Cisco Network Convergence System 5700 シリーズ:モジュラポートアダプタ データシート

データ シート

ダウンロード オプション

  • PDF
    (1.2 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2024 年 1 月 21 日

偏向のない言語

この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

ダウンロード オプション

  • PDF
    (1.2 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2024 年 1 月 21 日




製品の概要

Cisco® Network Convergence System 5700 シリーズは、データセンター、大企業、Web とサービスプロバイダーの間で、WAN やアグリゲーション ネットワークを効率的に拡張できるように設計されています。多数のユースケースやサービスに対応するには、シャーシとラインカードにさまざまなインターフェイスを装備することが重要です。モジュラポートアダプタは、シャーシとラインカードに要求される柔軟性と機能を提供します。最大 400GE の帯域幅を備えたポートと、SFP-56QSFP-DDCFP2 DCO などのプラグ可能なフォームファクタ(互換性のある 400G ZR/ZRP オプティクスを含む)を提供します。

NC57-MPA-2D4H-FC

The NC57-MPA-2D4H-FC Modular Port Adapter

図 1.

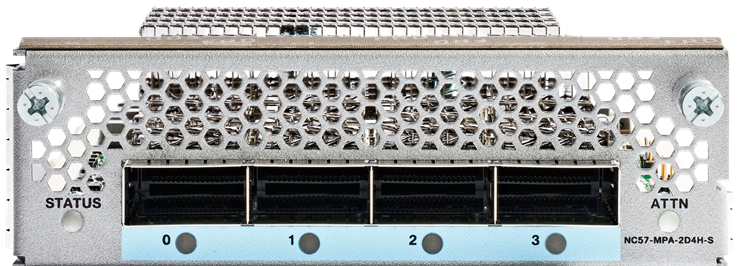

NC57-MPA-2D4H-FC モジュラポートアダプタ

NC57-MPA-12L-S-FC

The NC57-MPA-12L-S-FC Modular Port Adapter

図 2.

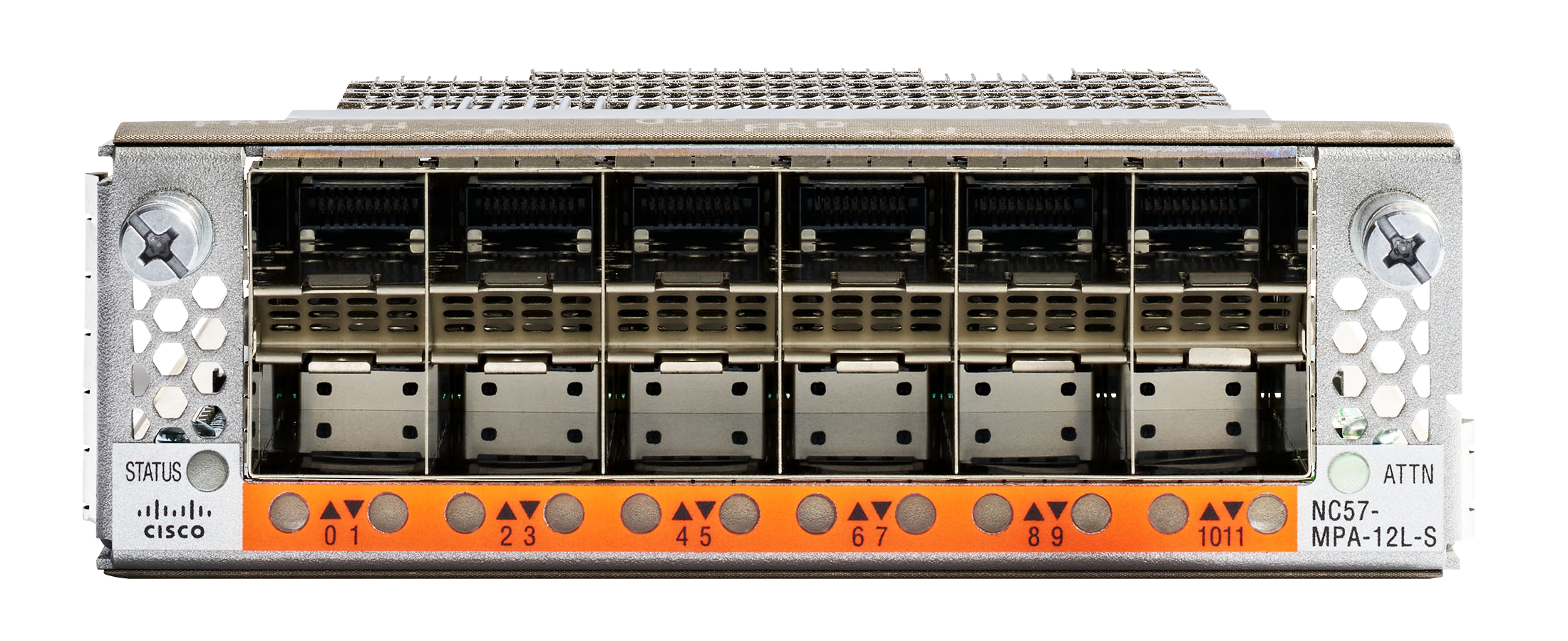

NC57-MPA-12L-S-FC モジュラポートアダプタ

NC57-MPA-1FH1D-FC

The NC57-MPA-1FH1D-FC Modular Port Adapter

図 3.

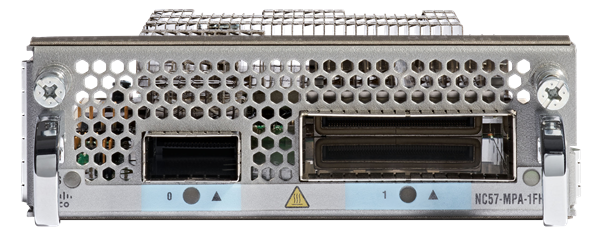

NC57-MPA-1FH1D-FC モジュラポートアダプタ

互換

次の表に、NCS-5700 シリーズ MPA のハードウェア互換性と、必要最小限の IOS XR SW リリースを示します。

表 1.                    ハードウェア互換性マトリクス

ホストプラットフォーム

NC57-MPA-2D4H-FC

NC57-MPA-12L-S-FC

NC57-MPA-1FH1D-FC

NCS-57C3-MOD のバージョン

7.4.1

7.6.1

7.8.1(スロット 2 および 3

NC57-MOD-S

7.6.1

7.6.1

7.8.1

NCS-55A2-MOD のバージョン

7.5.1

7.6.1

現在未対応

NC55-MOD のバージョン

現在未対応

7.6.1

現在未対応

仕様

2 8 に、NCS 5700 シリーズ MPA の主な仕様を示します。

表 2.                    NC57-MPA-2D4H-FC MPA の機能と仕様(Cisco IOS XR ソフトウェアリリース 7.4.1 以降)

機能

仕様

インターフェイス

QSFP-DD 4 つのポート

動作可能モード

  2 X 400G QSFP-DD (ポート 0 および 2
  4 X 2 X 100G QSFP-DD
  1 X 400G QSFP-DD + 2 X 100G QSFP28
  4 X 100G QSFP28 400G MPA 互換)
  1 X 4 X 100G QSFP-DD 400G MPA 互換:ポート 0
  ブレークアウトのサポート:4 X 100G / 4 X 25G / 4 X 10G

製品 ID

柔軟な消費モデル(FCM):

NC57-MPA-2D4H-FC

永久(BAU):

NC57-MPA-2D4H-S

MACSec 暗号化

IEEE 802.1AE 標準規格ベースのレイヤ 2 ホップバイホップ暗号化により、メディアアクセス非依存プロトコルに対してデータの機密性と完全性を確保

タイミング

クラス C 対応

消費電力

(オプティクスあり)

標準(27°C):83W

最大(40°C):89W

消費電力

(オプティクスなし)

標準(27°C):35W

最大(40°C):36W

物理仕様

幅:110.69 mm

高さ:34.36 mm

奥行:174.32 mm

重量:0.56 kg1.2 ポンド)

表 3.                    NC57-MPA-12L-S-FC MPA の機能と仕様(Cisco IOS XR ソフトウェアリリース 7.6.1 以降)

機能

仕様

インターフェイス

SFP56 12 ポート

動作可能モード

10GE25GE50GE モジュールをサポート

製品 ID

柔軟な消費モデル(FCM):

NC57-MPA-12L-S-FC

永久(BAU):

NC57-MPA-12L-S

MACSec 暗号化

IEEE 802.1AE 標準規格ベースのレイヤ 2 ホップバイホップ暗号化により、メディアアクセス非依存プロトコルに対してデータの機密性と完全性を確保

タイミング

クラス C 対応

消費電力
(オプティクスなし)

標準(25°C):35W

最大(40°C):45W

物理仕様

幅:110.69 mm

高さ:34.36 mm

奥行:174.32 mm

重量:0.51 kg1.1 ポンド)

表 4.                    NC57-MPA-1FH1D-FC MPA の機能と仕様(Cisco IOS XR ソフトウェアリリース 7.8.1 以降)

機能

仕様

インターフェイス

400G CFP2 DCO ポート X 1 および 400G QSFP-DD ポート X 1

動作可能モード

CFP2 DCO ポート:

400G および nx100G モード

QSFP-DD ポート:

400G および 4x100G グレーオプティクス

製品 ID

柔軟な消費モデル(FCM):

NC57-MPA-1FH1D-FC

永久(BAU):

NC57-MPA-1FH1D-S

タイミング

クラス C 対応

消費電力
(オプティクスなし)

標準(25°C):32W

最大(40°C):38W

物理仕様

幅:110.69 mm

高さ:34.36 mm

奥行:174.32 mm

重量:0.56 kg1.2 ポンド)

サポートされるトランシーバモジュール

Cisco NCS 5500 シリーズでサポートされているトランシーバモジュールのマトリックス(https://tmgmatrix.cisco.com/)を確認してください。

環境

表 5.                    NC57-MPA-2D4H-FC MPA の環境プロパティ

プロパティ

仕様

通常動作温度
1800 m 時)

NCS-57C3-MOD のバリエーション

0 45°C

NCS-55A2-MOD のバリエーション

0 45°C

NC57-MOD-S

0 40°C

拡張温度範囲の詳細については、ホストプラットフォームのドキュメントも参照

非動作時(保管時)温度

-40 70°C-40 158°F

湿度(動作時)

通常:5% 85%(相対湿度)

短期:5% 95 %(相対湿度)

乾燥した空気 1 kg あたりに含まれる水分が 0.026 kg を超えないこと

保管(相対)湿度

5 95%40°C 時。NEBS GR-63-CORE 規格)

高度

0 3,000 m0 9,842 フィート)

エアー フロー

前面から背面

表 6.                    NC57-MPA-12L-S-FC MPA の環境プロパティ

プロパティ

仕様

通常動作温度

0 40°C
拡張温度範囲の詳細については、ホストプラットフォームのドキュメントも参照

非動作時(保管時)温度

-40 70°C-40 158°F

湿度(動作時)

通常:5% 85%(相対湿度)

短期:5% 95 %(相対湿度)

乾燥した空気 1 kg あたりに含まれる水分が 0.026 kg を超えないこと

保管(相対)湿度

5 95%40°C 時。NEBS GR-63-CORE 規格)

高度

0 3,000 m0 9,842 フィート)

エアー フロー

前面から背面

表 7.                    NC57-MPA-1FH1D-FC MPA の環境プロパティ

プロパティ

仕様

通常動作温度

NCS-57C3-MOD のバリエーション

0 45°C

NC57-MOD-S

0 40°C

拡張温度範囲の詳細については、ホストプラットフォームのドキュメントも参照

非動作時(保管時)温度

-40 70°C-40 158°F

湿度(動作時)

通常:5% 85%(相対湿度)

短期:5% 95 %(相対湿度)

乾燥した空気 1 kg あたりに含まれる水分が 0.026 kg を超えないこと

保管(相対)湿度

5 95%40°C 時。NEBS GR-63-CORE 規格)

高度

0 3,000 m0 9,842 フィート)

エアー フロー

前面から背面

適合標準規格

表 8.                    適合標準規格:NC57-MPA-2D4H-FCNC57-MPA-12L-S-FC MPANC57-MPA-1FH1D-FC の安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2014/30/EU および 2014/35/EU による CE マーキングに準拠しています。

ネットワーク機器建築基準(NEBS

適合する規格

  GR-63-CORE
  GR-1089-CORE

安全性

UL 62368-1 3

CAN/CSA-C22.2 No. 62368-1、第 3

EN 60950-1 2

IEC 60950-1 2

IEC 62368-12018、第 3

EN 62368-12020、第 3

AS/NZS 62368.1

EMC 規格

FCC 47CFR15

AS/NZS CISPR 32

EN55032/EN55022

CISPR 32/CISPR 22

ICES-003

VCCI

KN32

CNS 13438

EN61000-3-2 電源高調波

EN61000-3-3 電圧変動、変動、およびフラッカ

EMC イミュニティ

IEC/EN61000-4-2

IEC/EN61000-4-3

IEC/EN61000-4-4

IEC/EN61000-4-5

IEC/EN61000-4-6

IEC/EN61000-4-8

IEC/EN61000-4-11

EN 300 386C-4

EN55022 EN55024 / CISPR 24 I

EN55035/CISPR 35

EN61000-6-1

KN35

危険物質(RoHS)に関する制限

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィット コネクタを除き、RoHS-6 に準拠しています。

NC57-MPA-2D4H-FCNC57-MPA-12L-S-FCNC57-MPA-1FH1D-FC 適合規制および安全性標準に関する詳細情報。

発注情報

表 9.                    発注情報:柔軟な消費モデルのハードウェア

製品番号

説明

NC57-MPA-2D4H-FC

NCS 5700 QSFP-DD MPA

NC57-MPA-2D4H-FC =

NCS 5700 QSFP-DD MPA 予備

NC57-MPA-12L-S-FC

NCS 5700 - 12x10/25/50G MPA

NC57-MPA-12L-S-FC=

NCS 5700 - 12x10/25/50G MPA 予備

NC57-MPA-1FH1D-FC

NCS 5700 400G CFP2 DCO および 400G QSFP-DD MPA

NC57-MPA-1FH1D-FC=

NCS 5700 400G CFP2 DCO および 400G QSFP-DD MPA のスペア

表 10.                 構成情報:永久ハードウェア

製品番号

説明

NC57-MPA-2D4H-S

NCS 5700 QSFP-DD MPA

NC57-MPA-2D4H-S=

NCS 5700 QSFP-DD MPA 予備

NC57-MPA-12L-S

NCS 5700 - 12x10/25/50G MPA

NC57-MPA-12L-S=

NCS 5700 - 12x10/25/50G MPA 予備

NC57-MPA-1FH1D-S

NCS 5700 400G CFP2 DCO および 400G QSFP-DD MPA

NC57-MPA-1FH1D-S=

NCS 5700 400G CFP2 DCO および 400G QSFP-DD MPA のスペア

製品持続可能性

表 11.                 構成情報:永久ハードウェア

持続可能性に関するトピック

参照先

一般

製品の素材に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE Compliance

製品の回収および再利用プログラムに関する情報

Cisco Takeback & Reuse Program

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

対象の国/地域

8:法規制の順守

予測される MTBF

NC57-MPA-2D4H-FC1,377,430 時間

NC57-MPA-12L-FC-S1,289,250 時間

NC57-MPA-1FH1D-FC1,758,010 時間

電源

消費電力

このデータシートの表 234 を参照

材料

製品パッケージの重量と材料

連絡先:environment@cisco.com

重量

このデータシートの表 234 を参照

保証

Cisco NCS 5500 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。
