تزويد وتكوين نقاط الوصول للشبكة العنكبوتية باستخدام Cisco Prime Infrastructure، الإصدار 3.x.

المقدمة

يصف هذا وثيقة كيف أن يزود ويشكل cisco شبكة نقاط الوصول (APs) يستعمل cisco Prime Infrastructure 3.x.

المتطلبات الأساسية

المتطلبات

توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:

• نشر قالب تكوين على Prime Infrastructure 3.x

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

• Prime Infrastructure، الإصدار 3.x
• وحدة التحكم في شبكة LAN اللاسلكية من Cisco

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.

معلومات أساسية

نقاط الوصول الجذر (RAP)

تتضمن نقاط الوصول الجذر إتصالات سلكية، على سبيل المثال، نقل حركة شبكة إيثرنت إلى شبكة سلكية بوحدة تحكم شبكة محلية لاسلكية (WLC).

نقاط وصول الشبكة العنكبوتية (الخريطة)

تحتوي نقاط وصول الشبكة العنكبوتية على إتصالات لاسلكية بالتحكم في الشبكة المحلية اللاسلكية (WLC) الخاص بها. تتصل وحدات الذاكرة MAP فيما بينها وتعود إلى نقطة الوصول اللاسلكية باستخدام وصلات لاسلكية عبر نقل لاسلكي عبر شبكة 802.11a. تستخدم خرائط الطريق بروتوكول المسار اللاسلكي القابل للتكيف (AWPP) من Cisco لتحديد أفضل مسار من خلال نقاط وصول الشبكة العنكبوتية الأخرى إلى وحدة التحكم.

التكوين

إن إمداد وتكوين نقاط الوصول للشبكات الشبكية عبر WLC يتم توضيحه بشكل جيد من خلال مثال تكوين شبكة وحدة تحكم الشبكة المحلية اللاسلكية للإصدارات 5.2 والإصدارات الأحدث، وبشكل مستقيم جدا إلى الأمام. ومع ذلك، عندما يتعلق الأمر بنشر على نطاق واسع حيث يحتاج قدر كبير من العمل المتكرر، يمكن ل Cisco Prime Infrastructure تسريع النشر من خلال وظائفه الفريدة مثل قوالب الأجهزة.

الخطوة 1. إعداد اتصال Telnet/SSH و SNMP ل WLC على البنية الأساسية ل Prime.

يرجى التأكد من تكوين بيانات اعتماد تسجيل دخول SSH/Telnet الصحيحة وكذلك تفاصيل SNMP على Prime.

اضغط على "مزامنة" وتأكد من أن نسخة التكوين محدثة.

الخطوة 2. إعداد قوالب WLC في البنية الأساسية ل Prime.

تكوين إعدادات الشبكة العمومية.

انتقل إلى التكوين>القوالب>الميزات والتقنيات > وحدة التحكم > الشبكة > إعدادات الشبكة ثم قم بتكوين الخيارات المطلوبة للنشر. ثم انقر فوق حفظ كقالب جديد لحفظ القالب.

قم بإضافة عنوان MAC لنقطة الوصول للشبكة المعشقة إلى مرشح MAC الخاص بوحدة التحكم.

انتقل إلى التكوين>القوالب>الميزات والتقنيات > وحدة التحكم > الأمان > AAA > تصفية MAC وأضف عناوين MAC الخاصة بعنوان MAC لنقطة الوصول.

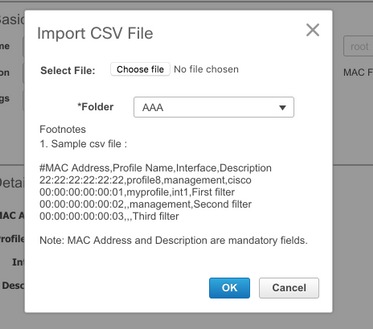

إذا كانت هناك حاجة إلى إستيراد كميات كبيرة، الرجاء النقر فوق الزر المحاط بالأحمر، واتبع قالب المثال لتبويبات معلومات نقطة الوصول التفصيلية كملف CSV ليتم إستيراده.

انقر فوق حفظ كقالب جديد لحفظ قالب تصفية MAC هذا في النهاية.

الخطوة 3. إعداد قوالب نقاط الوصول في البنية الأساسية ل Prime.

انتقل إلى التكوين > القوالب > نقاط الوصول في الوضع Lightweight وقم بإنشاء قالب جديد. الرجاء إنشاء إثنين من القوالب المختلفة ل RAP و MAP وإضافة أي ميزات/إعدادات يتم إستخدامها في النشر مثل اسم مجموعة جسر (BGN) المعرف من قبل المستخدم ودعم ودور شبكة LAN الظاهرية (VLAN) إلى القالب. يبدي المثال خريطة مع يتعدد VLAN دعم، و إثنان قارن (أن شنطة a few VLANs مختلف على إثنان ميناء)، و BGN مخصص (يعين HTTS-TEST).

يوضح المثال نقطة وصول (RAP) مع دعم شبكات VLAN متعددة وشبكة BGN مخصصة باسم HTTS-Test.

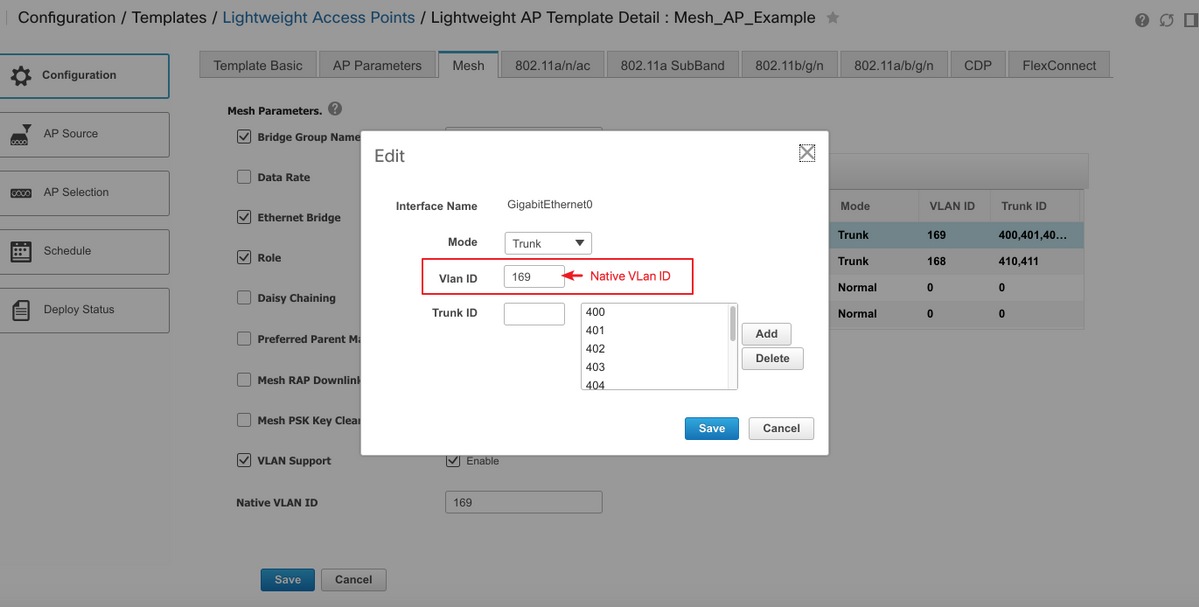

in order to حررت ال VLAN عملية إعداد من قارن خاص، رجاء حددت القارن أن أنت تريد أن يحرر، وطقطقت على ال edit زر على الأعلى يسار من إثرنيت قارن قسم. الرجاء ملاحظة أن معرف VLAN هنا مكافئ لمعرف VLAN الأصلي في إعداد WLC. معرفات خطوط الاتصال هي معرفات شبكات VLAN التي يلزم قطعها على منفذ معين.

الخطوة 4. قم بإعداد قوالب واجهة سطر الأوامر (CLI) لأي خيارات مفقودة في البنية الأساسية ل Prime ل WLC أو AP.

بسبب عدم توفر كل الإعدادات على Prime، تحتاج قوالب واجهة سطر الأوامر (CLI) إلى تخطيط عملية النشر وأتمتتها لعدد قليل من خيارات الشبكة العنكبوتية العامة مثل شفاف شبكة VLAN. in order to شكلت هذا جزء، رجاء انتقل إلى تشكيل>قوالب>سمة & تقنيات>جهاز تحكم > أمن > AAA > تصفية MAC. عينة من CLI محتوى في Prime in order to أعجزت VLAN شفاف في الشامل WLC عملية إعداد:

<MLTCMD>config mesh ethernet-bridging vlan-transparent disable
y</MLTCMD>

هذا هو السبب لماذا y يحتاج على السطر الثاني:

(Cisco Controller) >config mesh ethernet-bridging vlan-transparent enable
Changing VLAN Transparent will affect the clients connected to AP Ethernet interface.
Are you sure you want to continue? (y/N)y

Vlan Transparent mode has been disabled

ومن الناحية المثالية، يجب أن يتم أخذ جميع الإجابات على أي مطالبات تحذيرية (مثل y أو N) في الاعتبار عند كتابة قالب واجهة سطر الأوامر (CLI) يعمل بشكل صحيح.

ملاحظة: يلزم وجود الرأس <MLTCMD> و </MLTCMD> لأي مجموعة واجهة سطر الأوامر (CLI) تكون أكثر من سطر واحد. لمزيد من المعلومات حول كيفية إنشاء قالب واجهة سطر أوامر (CLI) عامل على Prime، يرجى الرجوع إلى هذا الدليل PI 3.2. إنشاء قالب CLI المعرف من قبل المستخدم باستخدام أمر سطر واحد وسطر متعدد.

الخطوة 5. مراجعة القوالب التي تم تكوينها ونشرها.

هناك أنواع قليلة من القوالب التي تم تكوينها، يرجى مراجعة جميع المعلومات قبل نشرها.

• قالب إعدادات الشبكة تحت قوالب وحدة التحكم
• CLIs للخيارات المفقودة ضمن قوالب واجهة سطر الأوامر
• قالب تصفية MAC ضمن قوالب AAA
• إعدادات RAP/MAP تحت قوالب نقطة الوصول في الوضع Lightweight

وبشكل عام، يلزم نشر القوالب الثلاثة الأولى إلى وحدة تحكم، قبل توصيل RAP/MAPs من خلال منفذ سلكي والانضمام إلى وحدة التحكم في الشبكة المحلية اللاسلكية (WLC). بعد أن تنضم MAP/RAP إلى WLC من خلال منفذ سلكي، يمكنك دفع إعدادات RAP/MAP من البنية الأساسية الأساسية الأساسية الأساسية إلى نقاط الوصول (APs). أخيرا، عندما تكون MAP منفصلة عن التوصيل السلكي وتلتحق ب RAP من خلال نقل الشبكة اللاسلكية، يمكنك إختبار اتصال الشبكة اللاسلكية

التحقق من الصحة

تحقق من حالة نقطة الوصول للشبكة العنكبوتية.

استخدم هذا القسم لتأكيد عمل التكوين بشكل صحيح.

بينما تنتظر أن تنضم نقاط الوصول إلى عنصر التحكم في الشبكة المحلية اللاسلكية (WLC)، يرجى مزامنة وحدة التحكم في Prime مرة أخرى والتصفح إلى شاشة > عناصر مدارة > أجهزة الشبكة واستخدام الكلمة الأساسية Bridge في عمود وضع نقطة الوصول لتصفية أي من خرائط AP/RAP. يعني التسجيل في عمود حالة التشغيل انضمام نقطة الوصول إلى وحدة التحكم بنجاح.

للتحقق من أصل (آت) الخريطة أو أي فروع للراب، الرجاء الانتقال إلى الشبكة > روابط الشبكة للحصول على مزيد من التفاصيل. إذا كنت ترغب في إعداد أصل مفضل لخريطة معينة، الرجاء الانتقال إلى الخطوة 3 في القسم السابق وتكوين أصل مفضل.

التحقق من حالة الوظيفة للقوالب التي تم نشرها.

لعرض حالة مهمة النشر لكل قالب، الرجاء الانتقال إلى الإدارة > لوحات المعلومات > لوحة معلومات المهمة > (اسم القالب الذي تم نشره)

استكشاف الأخطاء وإصلاحها

يوفر هذا القسم المعلومات التي يمكنك إستخدامها لاستكشاف أخطاء التكوين وإصلاحها.

القضية 1. Prime: لوحة معلومات المهمة " خطأ: انتهت مهلة الاتصال أثناء تنفيذ الأمر"

الرجاء التحقق من الأمر الموجود في قالب واجهة سطر الأوامر (CLI) والتأكد من تضمين رؤوس MLTCMD في حالة وجود أكثر من أمر في القالب.

القضية 2. Prime: لوحة معلومات المهمة "خطأ: تم إغلاق الاتصال أثناء تنفيذ الأمر"

يرجى التحقق من بيانات اعتماد Telnet/SSH الخاصة بوحدة التحكم في الشبكة المحلية اللاسلكية (WLC) والتأكد من تحديد البروتوكول الصحيح.
