أستكشاف أخطاء الأداء وتدفق تطبيق التصميم وإصلاحها باستخدام خوارزمية حساب أفضل مسار ل OMP

المقدمة

يصف هذا المستند أستكشاف أخطاء الأداء وإصلاحها وتصميم تدفق التطبيق باستخدام خوارزمية حساب المسار الأفضل لبروتوكول الإدارة الجامعة (OMP).

المتطلبات الأساسية

يوصى بمعرفة حلول شبكة المنطقة الواسعة (SD-WAN) المعرفة من برنامج Cisco.

المكونات المستخدمة

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.

يستند هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

• برنامج Cisco IOS® Catalyst SD-WAN Manager المعروف باسم vManage
• أداة التحقق من الهوية Cisco IOS Catalyst SD-WAN Validator المعروفة باسم vBond
• وحدات التحكم Cisco IOS Catalyst SD-WAN Controllers المعروفة باسم vSmart
• جهاز Cisco IOS XE Catalyst SD-WAN

حساب أفضل مسار OMP

في حل Cisco SD-WAN، تقوم أجهزة Cisco IOS XE Catalyst SD-WAN بالإعلان عن شبكاتها الفرعية المحلية إلى وحدة التحكم Cisco Catalyst SD-WAN عبر بروتوكول إدارة التغشية (OMP). في بيئة إنتاج نموذجية، يتم توصيل الشبكات المحلية بجهازي WAN Edge أو أكثر للتكرار، وبالإضافة إلى ذلك، يمكن الوصول إلى كل شبكة فرعية يتم الإعلان عنها عبر كل محدد موقع نقل (TLOC).

الإعلان الافتراضي عن مسار OMP

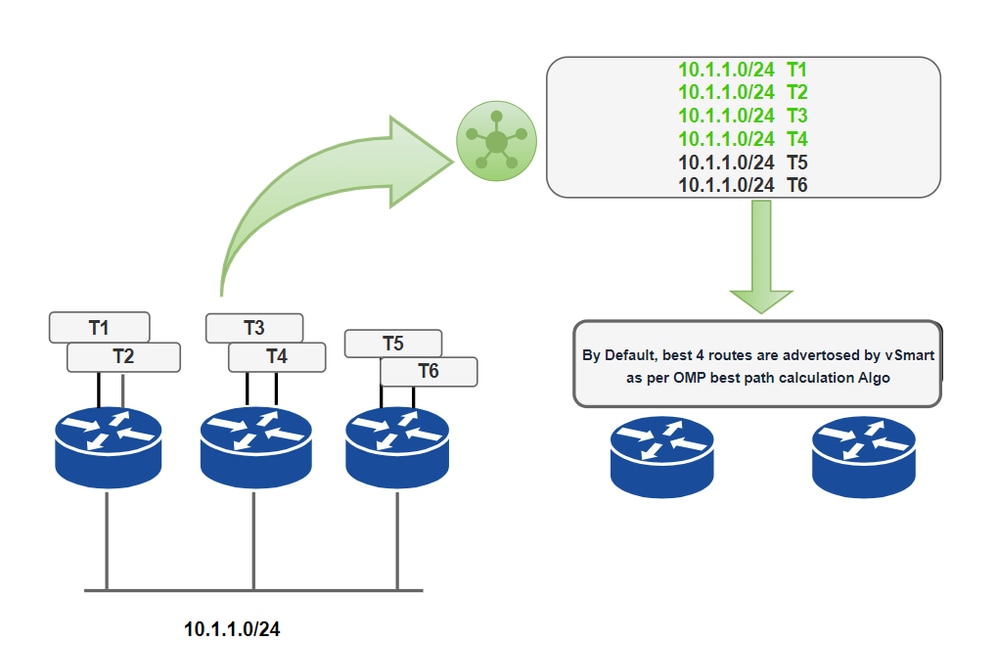

وفقا للمخطط، يتم توصيل ثلاثة أجهزة Cisco IOS XE Catalyst SD-WAN بالشبكة الفرعية 10.1.1.0/24، وتعد T1- T6 هي أجهزة TLOCs. يعلن الموجه الأول عن الشبكة الفرعية 10.1.1.0/24 إلى وحدة التحكم Cisco Catalyst SD-WAN التي يمكن الوصول إليها عبر TLOC T1 و TLOC T2. وبالمثل، يعلن موجهان آخران SD-WAN عن نفس الشبكة الفرعية 10.1.1.0/24 التي يمكن الوصول إليها من خلال قوائم التحكم في الوصول الخاصة بهما (LOC) 3 و 4 و 5 و 6 ويمتلك وحدة التحكم Cisco Catalyst SD-WAN ستة مسارات OMP للبادئة 10.1.1.0/24. سيقوم vSmart الآن بتشغيل خوارزمية حساب أفضل مسار ل OMP على جميع المسارات المتاحة لهذه البادئة لتحديد المسار الذي سيتم إرساله إلى جميع موجهات حافة شبكة WAN. لاحظ أنه بشكل افتراضي، تقوم أجهزة Cisco IOS XE Catalyst SD-WAN ووحدات التحكم Cisco Catalyst SD-WAN بالإعلان عن ما يصل إلى أربع مجموعات تحكم لمسار التوجيه متساوية التكلفة لنفس المسار. يمكنك تكوينها للإعلان من 1 إلى 16 مجموعة تجميع مسار-مسار لنفس المسار:

device(config-omp)# send-path-limit <1 -16>

يمكنك أيضا تكوين وحدة التحكم Cisco Catalyst SD-WAN للإعلان عن مسارات النسخ الاحتياطي لأجهزة Cisco IOS XE Catalyst SD-WAN. وبشكل افتراضي، يعلن OMP عن أفضل المسار أو الموجهات فقط. إذا قمت بالتكوين لإرسال مسارات النسخ الاحتياطي، فإن OMP يعلن أيضا عن أول مسار غير الأفضل بالإضافة إلى أفضل موجه أو موجهات.

device(config-omp)# send-backup-paths

أيضا، تقوم أجهزة SD-WAN بتثبيت مسارات OMP المستلمة من وحدة التحكم Cisco Catalyst SD-WAN في جدول التوجيه المحلي الخاص بها. بشكل افتراضي، تقوم أجهزة SD-WAN بتثبيت أربعة مسارات OMP فريدة كحد أقصى في جدول التوجيه الخاص بها. يمكنك تعديل هذا الرقم من خلال هذا الأمر:

device(config-omp)# ecmp-limit <1 -16 >

يمكن أن يتراوح الحد الأقصى لعدد مسارات OMP المثبتة بين 1 و 16 استنادا إلى الحد الذي تم تكوينه.

إعلان مسار OMP

في وحدات التحكم SD-WAN من Cisco وأجهزة Cisco IOS XE Catalyst SD-WAN، يعلن OMP عن الموجهات والخدمات التي تعلمها من الموقع المحلي إلى أقرانه، بالإضافة إلى تعيينات مواقع النقل المقابلة لها، والتي يطلق عليها TLOCs. وتطلق على هذه المسارات اسم مسارات أو مسارات تطبيق إجراءات الاتصال المتبادل (OMP). هذه المسارات هي عبارة عن مجموعة تتكون من المسار وممر وحدة التحكم في الشبكة (TLOC) المرتبط بالمسار. من خلال وحدة التحكم OMP Cisco Catalyst SD-WAN يتم تعلم المخطط والخدمات المتاحة في الشبكة. يقوم OMP بتحديد المسار وتجنب التكرار وتنفيذ السياسة على كل جهاز محلي لتحديد المسارات التي يتم تثبيتها في جدول التوجيه المحلي لأي جهاز Cisco IOS XE Catalyst SD-WAN.

يعلن OMP عن هذه الأنواع من الموجهات:

• مسارات/مسارات OMP — البادئات التي تحدد إمكانية الوصول بين النقاط الطرفية التي تستخدم شبكة النقل التي يقودها OMP. تمثل المسارات التي تدعم ميزة الاتصال المتبادل بين الأنظمة (OMP) خدمات مختلفة في مركز البيانات المركزي والفرع والأجهزة المضيفة ونقاط النهاية الأخرى في أي موقع من مواقع الشبكة الفرعية.
• TLOCs — المعرفات التي تربط مسار OMP بالموقع الفعلي. ال TLOC هو الوحدة الوحيدة من ال OMP تحشد مجال مرئي إلى الشبكة الأساسية، وهو ينبغي أن يكون reachable عن طريق تحشد في الشبكة طاولة. بالمقارنة مع بروتوكول العبارة الحدودية (BGP)، يعمل TLOC كالخطوة التالية لمسارات OMP.
• مسارات الخدمة — الموجهات التي تربط مسار OMP بخدمة في الشبكة، ويحدد موقع الخدمة في الشبكة. وتتضمن الخدمات جدران الحماية وأنظمة اكتشاف الاقتحام (IDP) وموازن الأحمال.

سمات مسارات OMP

تعلن أجهزة SD-WAN من Cisco عن المسارات المحلية للموقع باستخدام هذه السمات:

• تلوك
• IP للنظام
• اللون
• نوع التضمين على النفق
• الأصل - مصدر المسار، مثل متصل أو ساكن إستاتيكي أو EIGRP أو BGP أو OSPF أو متصل أو ساكن إستاتيكي، والمقياس المرتبط بالمسار الأصلي
• المنشئ - معرف OMP لمنشئ المسار هو عنوان IP الذي تم تعلم المسار منه
• التفضيل - يفضل تفضيل أعلى
• الخدمة - خدمة الشبكة المرتبطة بمسار OMP
• معرف الموقع
• علامة تمييز - سمة مسار انتقالية إختيارية
• VPN - VPN أو مقطع الشبكة الذي ينتمي إليه توجيه OMP

سمات مسارات TLOC

تحدد مسارات TLOC مواقع النقل. هذه هي المواقع في الشبكة الفرعية التي تتصل بالنقل المادي، مثل النقطة التي تتصل فيها واجهة WAN بناقل. تعلن مسارات TLOC عن هذه السمات:

• عنوان TLOC الخاص - عنوان IP الخاص للواجهة المرتبطة بوحدة التحكم في الوصول إلى النقل (TLOC)
• عنوان TLOC العام - عنوان NAT مترجم ل TLOC
• الناقل - معرف لنوع الناقل، يستخدم عموما للإشارة إلى ما إذا كان النقل عاما أو خاصا
• اللون
• نوع التضمين - نوع تضمين النفق
• التفضيل - درجة التفضيل التي يتم إستخدامها للتمييز بين قوائم التحكم في الوصول إلى النقل (TLOCs) التي تعلن عن نفس مسار بروتوكول OMP
• معرف الموقع - معرف الموقع داخل مجال الشبكة المغلف SD-WAN من Cisco الذي ينتمي إليه عنصر التحكم في الوصول إلى الشبكة (TLOC)
• علامة
• الوزن - القيمة التي يتم إستخدامها للتمييز بين نقاط الدخول المتعددة إذا كان من الممكن الوصول إلى مسار بروتوكول إدارة مستوى الإدارة (OMP) من خلال نقطتي TLOC أو أكثر

خوارزمية OMP الأفضل مسار وتجنب التكرار

يتم هنا توضيح عملية حساب أفضل مسار لبرنامج إدارة الأنظمة المفتوحة (OMP):

1. يفضل المسار النشط - يفضل المسار النشط على المسارات القديمة. يكون المسار نشطا عندما تكون جلسة عمل OMP في حالة UP مع النظير الذي أرسل المسار. يتم تحديد المسار عندما تكون جلسة عمل OMP مع النظير الذي قام بإرسال المسار في وضع إعادة التشغيل الرائع.
2. حدد المسارات الصالحة - لكي يكون مسار OMP صالحا، يجب أن يحتوي المسار على TLOC للخطوة التالية معروف ويمكن الوصول إليه.


3. أفضل الموجهات ذات المسافة الإدارية الأقل (AD) - إذا كان المسار صحيحا وتم تلقيه من نفس جهاز Cisco SD-WAN، فحدد مسار بروتوكول إدارة الملفات (OMP) باستخدام AD الأدنى. لا تتم مقارنة AD إلا عندما يستقبل موجه حافة WAN نفسه البادئة site-local من بروتوكولات توجيه متعددة. AD هو قيمة مهمة محليا على كل موجه. ولا يتم الإعلان عنها ولا تؤثر على وحدة التحكم في SD-WAN من Cisco، أي في تقنية vSmart.
4. تفضل الموجهات ذات قيمة تفضيل مسار OMP عالية - بشكل افتراضي، يكون لكل مسارات OMP تفضيل 0 وغالبا ما يتم إستخدامها للقيام بهندسة حركة المرور.


5. يفضل المسارات ذات قيمة تفضيل TLOC أعلى - يؤثر تغيير تفضيل TLOC على تحديد مسار vEdges لجميع شبكات VPN.


6. قارن نوع الأصل والنوع الفرعي وحدد أول تطابق في هذا الترتيب:

• إتصلتما
• ثابت
• ملخص EIGRP
• BGP خارجي
• EIGRP داخلي
• بروتوكول فتح أقصر مسار أولا (OSPF)/بروتوكول فتح أقصر مسار أولا (OSPFv3)
• بروتوكول فتح أقصر مسار أولا/بروتوكول فتح أقصر مسار أولا (OSPF) الإصدار 3
• مستوى IS-IS 1
• خارجي EIGRP
• OSPF/OSPFv3 خارجي (يفضل OSPF Type1 خارجي على OSPF Type2)
• مستوى IS-IS 2
• BGP داخلي
• غير معروف



7. قارن القياس الأصلي - إذا كان نوع الأصل للمسارات هو نفسه، فحدد مسار OMP الذي يحتوي على قياس أصل أقل.

8. مصدر المسار- تفضل المسار المستمد من موجه الحافة عبر المسار نفسه الوارد من وحدة التحكم Cisco Catalyst SD-WAN.

9. معرف الأصل - إذا كانت أنواع الأصل متساوية، فحدد المسارات التي تحتوي على أقل معرف للموجه (System-IP).
