تعرف على موجه RV345 Dual WAN Gigabit VPN وموجه RV345P Dual WAN Gigabit VPN مع PoE

المقدمة

يهدف هذا المقال إلى توفير مستند النمط "ماذا في العبوة؟" حول موجه VPN RV345 بشبكة WAN مزدوجة. للحصول على مزيد من التفاصيل، انقر هنا لعرض ورقة البيانات المدمجة الخاصة بسلسلة RV34X.

يعد موجه VPN RV345 بشبكة WAN مزدوجة، والذي يعد جزءا من سلسلة RV34x، يتسم بسهولة الاستخدام والمرونة والأداء الفائق والمتانة، مما يجعله مناسبا تماما للشركات الصغيرة. ونظرا لأنه مزود الآن بالعديد من ميزات الأمان المضافة مثل تصفية الويب والتحكم في التطبيقات وواقي مصدر بروتوكول الإنترنت، يوفر الطراز RV345 الجديد إمكانية اتصال سلكية عبر النطاق الترددي العريض للمكاتب الصغيرة والموظفين عن بعد تتسم بالأمان الفائق. توفر ميزات الأمان الجديدة هذه أيضا سهولة ضبط النشاط المسموح به على الشبكة.

ملاحظة: لعرض مقالة حول موجه VPN RV345 بشبكة WAN مزدوجة، انقر هنا.

الرسم التخطيطي للمنتج

منظر اللوحة الأمامية

تعرض اللوحة الأمامية رقم الطراز وزر إعادة الضبط ومصابيح LED مثل Power وشبكة VPN و DMZ و Diagnostic و USB (1 و 2) وشبكة WAN (Link/ACT و Gigabit) وشبكة LAN (LINK/ACT و Gigabit و DMZ) والمنافذ USB 1 وشبكة WAN (1-2) وشبكة LAN (1-16).

الصورة التالية هي RV345.

الصورة التالية هي RV345P. ويتميز عرضه الأمامي بأنه مشابه ل RV345P باستثناء أن RV345P به مصابيح LED تعمل عبر الشبكة المحلية (LAN) تدعم تقنية التزويد بالطاقة عبر شبكة إيثرنت (PoE).

عرض اللوحة الخلفية

تظهر اللوحة الخلفية منفذ وحدة التحكم ومفتاح التشغيل والإغلاق ومنفذ مهايئ الطاقة 12VDC 2.5A.

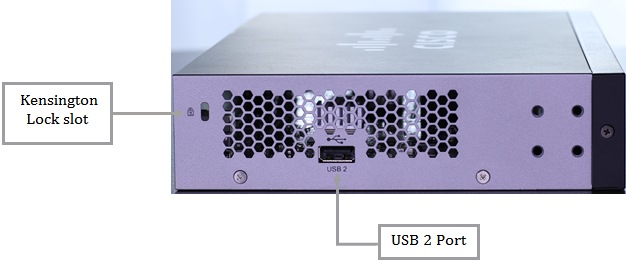

عرض اللوحة من الجانب الأيمن

تعرض اللوحة الجانبية اليمنى منفذ USB الثاني وفتحة قفل Kensington.

محتويات الحزمة

أ)   ب)

ج)    د)

(ه)  (و)

ز)  ح)

ط)    (ي)



أ) موجه RV35 Dual WAN Gigabit VPN أو

b)الموجه RV35P Dual WAN Gigabit VPN مع PoE

ج) كابل إيثرنت

د) دليل البداية السريعة

ه) مهايئ الطاقة

و) كبل وحدة تحكم

ز) 2 أقواس مثبتة على حامل

h) 8 مسامير لولبية

س) المرساة والبراغي

ج) رغوة الوقود

الحد الأدنى للمتطلبات

  • محول أو موجه مزود بدعم تقنية التزويد بالطاقة عبر شبكة إيثرنت (PoE) أو محول طاقة للتيار المتردد (AC)
  • مستعرض ويب تم تمكينه بواسطة Java للتكوين المستند إلى الويب

الإعدادات الافتراضية

بارامتر القيمة الافتراضية
Username cisco
كلمة المرور cisco
عنوان IP لشبكة LAN 192.168.1.1
LAN IP إحتياطي 192.168.1.1
قناع الشبكة الفرعية
255.255.255.0

التفاصيل الفنية

مصابيح LED للحالة

تشير أضواء LED هذه إلى حالة الجهاز حسب الحالة التي يكون فيها.

دالة اسم مؤشر LED سلوك LED
الارتباط/التصرف والسرعة
مؤشر الدوي العلوي
LAN1-4
أخضر
  • قيد الإيقاف - لم يتم اكتشاف أي إرتباط
  • حجب - تم الكشف عن الارتباط، بيانات Rx/TX
جيجابت
مؤشر الدوي السفلي
LAN1-4
أخضر
  • قيد الإيقاف - يتم اكتشاف إرتباط بطول 10 أمتار/100 متر أو لا يوجد إرتباط
  • صلب - تم الكشف عن إرتباط بطول 1000 متر
التزويد بالطاقة عبر شبكة إيثرنت التزويد بالطاقة عبر شبكة إيثرنت (RV345P فقط)
كهرمان
  • ثابت - جهاز مزود ب PoE متصل بالمنفذ ومزود بالطاقة
القدرة بي دبليو آر
أخضر
  • قيد الإيقاف - تم إيقاف تشغيل الجهاز
  • صلب - تشغيل وتحميل
  • تومض - إقلاع
DMZ DMZ
أخضر
  • قيد الإيقاف - تم إيقاف تشغيل الجهاز أو تم تعطيل DMZ
  • صلب - تمكين DMZ
VPN مؤشر LED لشبكة VPN
أخضر
  • قيد الإيقاف - لم يتم تحديد أي طاقة أو نفق VPN أو تم تعطيل جميع أنفاق VPN
  • صلب - تم تشغيل نفق VPN واحد على الأقل
  • الوميض - بيانات Rx/TX
كهرمان
  • صلب - لا توجد شبكة VPN ممكنة قيد التشغيل.
تشخيص دياغ
أحمر
  • قيد الإيقاف - لا توجد طاقة أو على وشك التمهيد.
  • تومض بطيء - يتم ترقية البرامج الثابتة.
  • ميزة الوميض السريع - فشلت عملية ترقية البرنامج الثابت
  • صلب - فشل النظام في التمهيد مع صور البرامج الثابتة النشطة وغير النشطة أو في وضع الإنقاذ.
USB
USB 1 و USB 2
أخضر
  • قيد الإيقاف - لم يتم اكتشاف طاقة أو USB أو USB متصل ولكن لم يتم التعرف عليه.
  • صلب - USB متصل ب ISP و USB متعرف عليه.
  • الوميض - بيانات Rx/Tx

ميزات المنتج

  • التزويد بالطاقة عبر شبكة إيثرنت (RV345P) لتشغيل الأجهزة مباشرة من الموجه.
  • التحكم في التطبيق لتأمين الشبكة من خلال مجموعة من سياسات التطبيقات.
  • تصفية الويب للحماية من مواقع الويب الضارة أو غير المرتبطة بالعمل. تصفية أكثر من 27 مليار عنوان URLs.
  • تصفية المحتوى لتقييد الوصول إلى مواقع ويب معينة.
  • عميل TeleWorker للعامل أثناء التنقل.
  • تساعد شبكة VPN لأمان IPsec من موقع إلى موقع على تمكين الاتصال الآمن للموظفين البعيدين والمكاتب المتعددة.
  • أمان قوي مع جدار حماية فحص الحزم المعبر عن الحالة (SPI) الذي أثبت جدارته وتشفير الأجهزة.
  • منافذ شبكة WAN مزدوجة
  • منافذ USB مزدوجة لإجراء النسخ الاحتياطي والاستعادة وتجاوز فشل مودم الجيل الثالث/الجيل الرابع أو إمكانية اتصال أساسية بديلة.
  • منافذ جيجابت إيثرنت فائقة الأداء، مما يتيح إمكانية نقل الملفات على نطاق واسع والعديد من المستخدمين.
  • تثبيت بسيط وأداة مساعدة قائمة على الويب سهلة الاستخدام
  • دعم إدارة شبكة FindIT
  • دعم رائد في مجال الصناعة
