أستكشاف أخطاء قائمة التحكم في الوصول (ACI) وإصلاحها برمز الأعطال F199144 و F9337 و F381328 و F93241 و F450296 : TCA
المحتويات
المقدمة
تصف هذه الوثيقة خطوات المعالجة لرموز أعطال ACI: F199144، F93337، F381328، F93241، F450296
الخلفية
إذا كان لديك بنية واجهة تحكم في الوصول (ACI) متصلة ب Intersight، فسيتم إنشاء طلب خدمة نيابة عنك للإشارة إلى العثور على مثيل هذا الخطأ داخل بنية واجهة التحكم في الوصول (ACI) المتصلة ب Intersight.
ويتم مراقبة هذا الأمر بشكل نشط كجزء من مفاوضات واجهة التحكم في الوصول (ACI) الاستباقية.
يوضح هذا المستند الخطوات التالية لمعالجة الخطأ التالي:
خطأ: F199144
"Code" : "F199144",
"Description" : "TCA: External Subnet (v4 and v6) prefix entries usage current value(eqptcapacityPrefixEntries5min:extNormalizedLast) value 91% raised above threshold 90%",
"Dn" : "topology/pod-1/node-132/sys/eqptcapacity/fault-F199144"
يتم رفع هذا الخطأ المحدد عندما يتجاوز الاستخدام الحالي لبادئة الشبكة الفرعية الخارجية 99٪. وهذا يشير إلى وجود قيود على الأجهزة من حيث المسارات التي تتم معالجتها بواسطة هذه المحولات.
البدء السريع لمعالجة خطأ: F199144
1. أمر "show platform internal hal l3 routingthreshold"
module-1# show platform internal hal l3 routingthresholds
Executing Custom Handler function
OBJECT 0:
trie debug threshold : 0
tcam debug threshold : 3072
Supported UC lpm entries : 14848
Supported UC lpm Tcam entries : 5632
Current v4 UC lpm Routes : 19526
Current v6 UC lpm Routes : 0
Current v4 UC lpm Tcam Routes : 404
Current v6 UC lpm Tcam Routes : 115
Current v6 wide UC lpm Tcam Routes : 24
Maximum HW Resources for LPM : 20480 < ------- Maximum hardware resources
Current LPM Usage in Hardware : 20390 < ------------Current usage in Hw
Number of times limit crossed : 5198 < -------------- Number of times that limit was crossed
Last time limit crossed : 2020-07-07 12:34:15.947 < ------ Last occurrence, today at 12:34 pm2. الأمر "show platform internal hal health-stats"
module-1# show platform internal hal health-stats
No sandboxes exist
|Sandbox_ID: 0 Asic Bitmap: 0x0
|-------------------------------------
L2 stats:
=========
bds: : 249
...
l2_total_host_entries_norm : 4
L3 stats:
=========
l3_v4_local_ep_entries : 40
max_l3_v4_local_ep_entries : 12288
l3_v4_local_ep_entries_norm : 0
l3_v6_local_ep_entries : 0
max_l3_v6_local_ep_entries : 8192
l3_v6_local_ep_entries_norm : 0
l3_v4_total_ep_entries : 221
max_l3_v4_total_ep_entries : 24576
l3_v4_total_ep_entries_norm : 0
l3_v6_total_ep_entries : 0
max_l3_v6_total_ep_entries : 12288
l3_v6_total_ep_entries_norm : 0
max_l3_v4_32_entries : 49152
total_l3_v4_32_entries : 6294
l3_v4_total_ep_entries : 221
l3_v4_host_uc_entries : 6073
l3_v4_host_mc_entries : 0
total_l3_v4_32_entries_norm : 12
max_l3_v6_128_entries : 12288
total_l3_v6_128_entries : 17
l3_v6_total_ep_entries : 0
l3_v6_host_uc_entries : 17
l3_v6_host_mc_entries : 0
total_l3_v6_128_entries_norm : 0
max_l3_lpm_entries : 20480 < ----------- Maximum
l3_lpm_entries : 19528 < ------------- Current L3 LPM entries
l3_v4_lpm_entries : 19528
l3_v6_lpm_entries : 0
l3_lpm_entries_norm : 99
max_l3_lpm_tcam_entries : 5632
max_l3_v6_wide_lpm_tcam_entries: 1000
l3_lpm_tcam_entries : 864
l3_v4_lpm_tcam_entries : 404
l3_v6_lpm_tcam_entries : 460
l3_v6_wide_lpm_tcam_entries : 24
l3_lpm_tcam_entries_norm : 15
l3_v6_lpm_tcam_entries_norm : 2
l3_host_uc_entries : 6090
l3_v4_host_uc_entries : 6073
l3_v6_host_uc_entries : 17
max_uc_ecmp_entries : 32768
uc_ecmp_entries : 250
uc_ecmp_entries_norm : 0
max_uc_adj_entries : 8192
uc_adj_entries : 261
uc_adj_entries_norm : 3
vrfs : 150
infra_vrfs : 0
tenant_vrfs : 148
rtd_ifs : 2
sub_ifs : 2
svi_ifs : 185
خطأ الخطوات التالية: F199144
1. قلل عدد المسارات التي يجب على كل محول معالجتها حتى تتوافق مع قابلية التطوير المحددة لطراز الأجهزة. يرجى التحقق من دليل قابلية التطوير هنا https://www.cisco.com/c/en/us/td/docs/switches/datacenter/aci/apic/sw/4-x/verified-scalability/Cisco-ACI-Verified-Scalability-Guide-412.html
2. النظر في تغيير ملف تعريف مقياس إعادة التوجيه استنادا إلى المقياس. https://www.cisco.com/c/en/us/td/docs/switches/datacenter/aci/apic/sw/all/forwarding-scale-profiles/cisco-apic-forwarding-scale-profiles/m-overview-and-guidelines.html
3. إزالة الشبكة الفرعية 0.0.0.0/0 في L3Out وتكوين الشبكات الفرعية المطلوبة فقط
4. إذا كنت تستخدم الجيل الأول، فقم بترقية أجهزتك من الجيل الأول إلى الجيل الثاني، حيث إن محولات الجيل الثاني تسمح لما يزيد عن 20000 مسار خارجي للإصدار الرابع.
خطأ: F9337
"Code" : "F93337",
"Description" : "TCA: memory usage current value(compHostStats15min:memUsageLast) value 100% raised above threshold 99%",
"Dn" : "comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071/fault-F93337"يتم رفع هذا الخطأ المحدد عندما يكون مضيف VM يستهلك ذاكرة أكثر من الحد. يراقب APIC هذا مضيف عن طريق VCenter. Comp:HostStats15min هي فئة تمثل أحدث الإحصائيات للمضيف في فاصل عينة مدته 15 دقيقة. يتم تحديث هذه الفئة كل 5 دقائق.
البدء السريع لمعالجة خطأ: F93337
1. الأمر "moquery -d 'comp/prov-VMware/ctrlr-[<DVS>]-<VCenter>/vm-vm-<VM id من dn الخاص بالخطأ"
هذا أمر يعطي معلومة حول ال VM يتأثر
# comp.Vm
oid : vm-1071
cfgdOs : Ubuntu Linux (64-bit)
childAction :
descr :
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071
ftRole : unset
guid : 501030b8-028a-be5c-6794-0b7bee827557
id : 0
issues :
lcOwn : local
modTs : 2022-04-21T17:16:06.572+05:30
monPolDn : uni/tn-692673613-VSPAN/monepg-test
name : VM3
nameAlias :
os :
rn : vm-vm-1071
state : poweredOn
status :
template : no
type : virt
uuid : 4210b04b-32f3-b4e3-25b4-fe73cd3be0ca2. الأمر moquery -c compRsHv | برنامج GREP 'vm-1071'
يعطي هذا أمر معلومة حول المضيف حيث VM يكون إستضافتها. في هذا المثال، يقع الجهاز الظاهري على المضيف-347
apic2# moquery -c compRsHv | grep vm-1071
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071/rshv-[comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/hv-host-1068]3. أمر "moquery -c compHv -f 'comp.Hv.oid="host-1068"'"
يوفر هذا الأمر تفاصيل حول المضيف
apic2# moquery -c compHv -f 'comp.Hv.oid=="host-1068"'
Total Objects shown: 1
# comp.Hv
oid : host-1068
availAdminSt : gray
availOperSt : gray
childAction :
countUplink : 0
descr :
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/hv-host-1068
enteringMaintenance : no
guid : b1e21bc1-9070-3846-b41f-c7a8c1212b35
id : 0
issues :
lcOwn : local
modTs : 2022-04-21T14:23:26.654+05:30
monPolDn : uni/infra/moninfra-default
name : myhost
nameAlias :
operIssues :
os :
rn : hv-host-1068
state : poweredOn
status :
type : hv
uuid :خطأ الخطوات التالية: F93337
1. تغيير الذاكرة المخصصة ل VM على المضيف.
2. إذا كانت الذاكرة متوقعة، يمكنك ضغط الخطأ عن طريق إنشاء نهج مجموعة الإحصائيات لتغيير قيمة الحد الفاصل.
أ. تحت مستأجر VM، قم بإنشاء سياسة مراقبة جديدة.

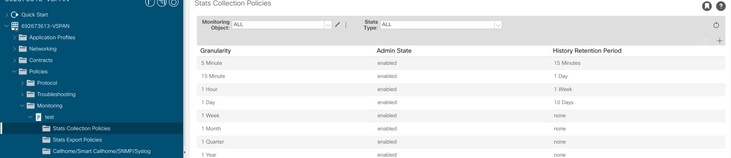

ب. بموجب سياسة المراقبة الخاصة بك، حدد سياسة جمع الإحصائيات.
ج. انقر فوق رمز التحرير بجانب مراقبة قائمة الكائنات المنسدلة، ثم تحقق من الجهاز الظاهري (comp.vm) ككائن مراقبة. بعد الإرسال، حدد كائن compVm من مراقبة القائمة المنسدلة للكائن.
د. انقر فوق رمز التحرير بجانب نوع "الحالات"، ثم تحقق من إستخدام وحدة المعالجة المركزية.

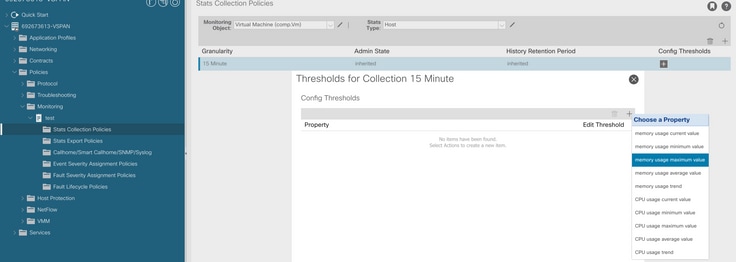

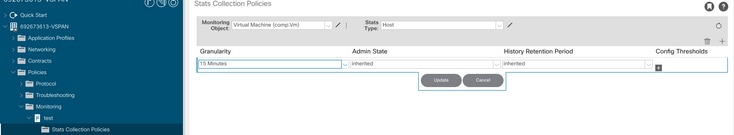

ه. من القائمة المنسدلة لنوع الحالات، انقر فوق تحديد مضيف، انقر فوق علامة + وأدخل فترة الاحتفاظ بالحجم وحالة المسؤول والمحفوظات ثم انقر فوق تحديث.

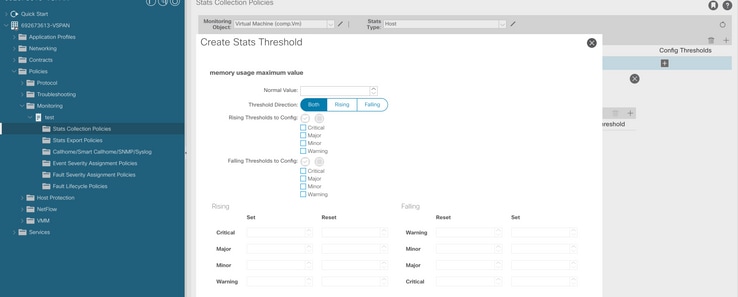

f. انقر فوق علامة + أسفل حد التكوين وأضف "الحد الأقصى لقيمة إستخدام الذاكرة" كخاصية.
ز. قم بتغيير القيمة العادية إلى الحد الذي تفضله.

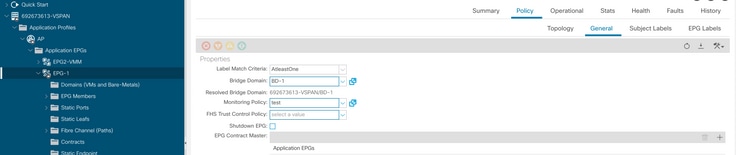

ح - تطبيق سياسة الرصد على فريق الخبراء
I. لتأكيد ما إذا كان النهج مطبقا على تشغيل VM "moquery -c compVm -f 'comp.Vm.oid = "vm-<vm-id>""
apic1# moquery -c compVm -f 'comp.Vm.oid == "vm-1071"' | grep monPolDn
monPolDn : uni/tn-692673613-VSPAN/monepg-test <== Monitoring Policy test has been applied
خطأ: F93241
"Code" : "F93241",
"Description" : "TCA: CPU usage average value(compHostStats15min:cpuUsageAvg) value 100% raised above threshold 99%",
"Dn" : "comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071/fault-F93241"يتم رفع هذا الخطأ المحدد عندما يكون مضيف VM يستهلك وحدة المعالجة المركزية أكثر من الحد الأدنى. يراقب APIC هذا مضيف عن طريق VCenter. Comp:HostStats15min هي فئة تمثل أحدث الإحصائيات للمضيف في فاصل عينة مدته 15 دقيقة. يتم تحديث هذه الفئة كل 5 دقائق.
البدء السريع لمعالجة خطأ: F93241
1. الأمر "moquery -d 'comp/prov-VMware/ctrlr-[<DVS>]-<VCenter>/vm-vm-<VM id من dn الخاص بالخطأ"
هذا أمر يعطي معلومة حول ال VM يتأثر
# comp.Vm
oid : vm-1071
cfgdOs : Ubuntu Linux (64-bit)
childAction :
descr :
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071
ftRole : unset
guid : 501030b8-028a-be5c-6794-0b7bee827557
id : 0
issues :
lcOwn : local
modTs : 2022-04-21T17:16:06.572+05:30
monPolDn : uni/tn-692673613-VSPAN/monepg-test
name : VM3
nameAlias :
os :
rn : vm-vm-1071
state : poweredOn
status :
template : no
type : virt
uuid : 4210b04b-32f3-b4e3-25b4-fe73cd3be0ca2. الأمر moquery -c compRsHv | برنامج GREP 'vm-1071'
يعطي هذا أمر معلومة حول المضيف حيث VM يكون إستضافتها. في هذا المثال، يقع الجهاز الظاهري على المضيف-347
apic2# moquery -c compRsHv | grep vm-1071
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/vm-vm-1071/rshv-[comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/hv-host-1068]3. أمر "moquery -c compHv -f 'comp.Hv.oid="host-1068"'"
يوفر هذا الأمر تفاصيل حول المضيف
apic2# moquery -c compHv -f 'comp.Hv.oid=="host-1068"'
Total Objects shown: 1
# comp.Hv
oid : host-1068
availAdminSt : gray
availOperSt : gray
childAction :
countUplink : 0
descr :
dn : comp/prov-VMware/ctrlr-[FAB4-AVE]-vcenter/hv-host-1068
enteringMaintenance : no
guid : b1e21bc1-9070-3846-b41f-c7a8c1212b35
id : 0
issues :
lcOwn : local
modTs : 2022-04-21T14:23:26.654+05:30
monPolDn : uni/infra/moninfra-default
name : myhost
nameAlias :
operIssues :
os :
rn : hv-host-1068
state : poweredOn
status :
type : hv
uuid :خطأ الخطوات التالية: F93241
1. ترقية وحدة المعالجة المركزية (CPU) المخصصة ل VM على المضيف.
2. إذا كان من المتوقع وجود وحدة المعالجة المركزية (CPU)، يمكنك ضغط الخطأ من خلال إنشاء سياسة مجموعة الإحصائيات لتغيير قيمة الحد الأدنى.
أ. تحت مستأجر VM، قم بإنشاء سياسة مراقبة جديدة.
ب. بموجب سياسة المراقبة الخاصة بك، حدد سياسة جمع الإحصائيات.

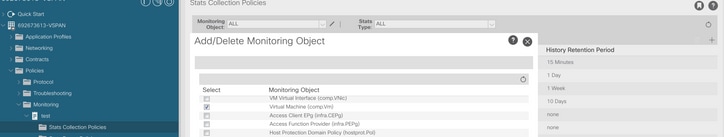

ج. انقر فوق رمز التحرير بجانب مراقبة قائمة الكائنات المنسدلة، ثم تحقق من الجهاز الظاهري (comp.vm) ككائن مراقبة. بعد الإرسال، حدد كائن compVm من مراقبة القائمة المنسدلة للكائن.

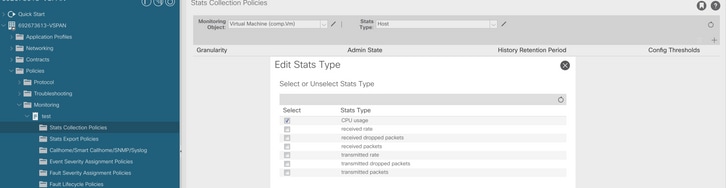

د. انقر فوق رمز التحرير بجانب نوع "الحالات"، ثم تحقق من إستخدام وحدة المعالجة المركزية.

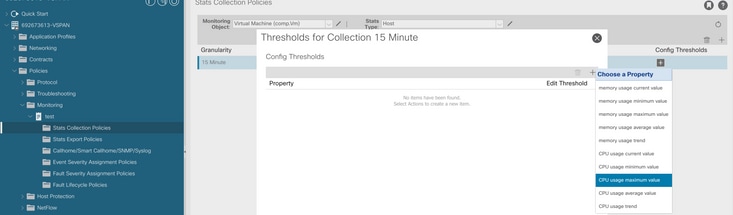

ه. من القائمة المنسدلة لنوع الحالات، انقر فوق تحديد مضيف، انقر فوق علامة + وأدخل فترة الاحتفاظ بالحجم وحالة المسؤول والمحفوظات ثم انقر فوق تحديث.

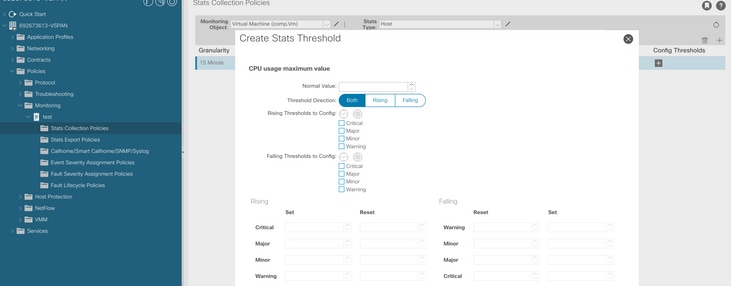

f. انقر فوق علامة + أسفل حد التكوين وأضف "الحد الأقصى لاستخدام وحدة المعالجة المركزية (CPU)" كخاصية.
ز. قم بتغيير القيمة العادية إلى الحد الذي تفضله.
ح - تطبيق سياسة الرصد على فريق الخبراء
I. لتأكيد ما إذا كان النهج مطبقا على تشغيل VM "moquery -c compVm -f 'comp.Vm.oid = "vm-<vm-id>""
apic1# moquery -c compVm -f 'comp.Vm.oid == "vm-1071"' | grep monPolDn
monPolDn : uni/tn-692673613-VSPAN/monepg-test <== Monitoring Policy test has been appliedخطأ: F381328
"Code" : "F381328",
"Description" : "TCA: CRC Align Errors current value(eqptIngrErrPkts5min:crcLast) value 50% raised above threshold 25%",
"Dn" : "topology/<pod>/<node>/sys/phys-<[interface]>/fault-F381328"يتم رفع هذا الخطأ المحدد عندما تتجاوز أخطاء CRC على واجهة الحد. هناك نوعان شائعان من أخطاء CRC التي تم رؤيتها - أخطاء FCS وأخطاء تكوين CRC. يتم نشر أخطاء CRC بسبب مسار محول للتمرير المباشر وهي نتيجة للأخطاء الأولية في تسلسل التحقق من الإطارات (FCS). بما أن قائمة التحكم في الوصول (ACI) تتبع عملية التحويل الشاملة لهذه الإطارات تنتهي إلى إجتياز بنية واجهة التحكم في الوصول (ACI) ونرى أخطاء CRC الخاصة بالجهاز على المسار، فإن هذا لا يعني أن جميع الواجهات مع أخطاء CRC هي أخطاء. تتمثل التوصية في تحديد مصدر إتفاقية حقوق الطفل وإصلاح مشكلة SFP/Port/Fiber.
البدء السريع لمعالجة خطأ: F381328
1. تفريغ أعلى واجهات الأرقام باستخدام CRC في البنية
moquery -c rmonEtherStats -f 'rmon.EtherStats.cRCAlignErrors>="1"' | egrep "dn|cRCAlignErrors" | egrep -o "\S+$" | tr '\r\n' ' ' | sed -re 's/([[:digit:]]+)\s/\n\1 /g' | awk '{printf "%-65s %-15s\n", $2,$1}' | sort -rnk 2
topology/pod-1/node-103/sys/phys-[eth1/50]/dbgEtherStats 399158
topology/pod-1/node-101/sys/phys-[eth1/51]/dbgEtherStats 399158
topology/pod-1/node-1001/sys/phys-[eth2/24]/dbgEtherStats 3991582. تفريغ أعلى عدد من FCS في النسيج
moquery -c rmonDot3Stats -f 'rmon.Dot3Stats.fCSErrors>="1"' | egrep "dn|fCSErrors" | egrep -o "\S+$" | tr '\r\n' ' ' | sed -re 's/topology/\ntopology/g' | awk '{printf "%-65s %-15s\n", $1,$2}' | sort -rnk 2خطأ الخطوات التالية: F381328
1. في حالة وجود أخطاء في تسلسل التحقق من الإطارات (FCS) في عنوان البنية، فأنه توجد هذه الأخطاء. تشير هذه الأخطاء عادة إلى مشاكل الطبقة 1.
2. إذا كانت هناك أخطاء في واجهة CRC على منفذ القناة الأمامية، فتحقق من الجهاز المتصل على المنفذ وحدد سبب قدوم المكونات من هذا الجهاز.
Python Script للخطأ: F381328
كل هذه العملية يمكن أيضا أن تكون مؤتمتة باستخدام برنامج بيثون نصي. يرجى الرجوع إلى https://www.cisco.com/c/en/us/support/docs/cloud-systems-management/application-policy-infrastructure-controller-apic/217577-how-to-use-fcs-and-crc-troubleshooting-s.html
خطأ: F450296
"Code" : "F450296",
"Description" : "TCA: Multicast usage current value(eqptcapacityMcastEntry5min:perLast) value 91% raised above threshold 90%",
"Dn" : "sys/eqptcapacity/fault-F450296"يظهر هذا الخطأ المحدد عندما يتجاوز عدد إدخالات البث المتعدد الحد.
البدء السريع لمعالجة خطأ: F450296
1. الأمر "show platform internal hal health-stats asic-unit all"
module-1# show platform internal hal health-stats asic-unit all
|Sandbox_ID: 0 Asic Bitmap: 0x0
|-------------------------------------
L2 stats:
=========
bds: : 1979
max_bds: : 3500
external_bds: : 0
vsan_bds: : 0
legacy_bds: : 0
regular_bds: : 0
control_bds: : 0
fds : 1976
max_fds : 3500
fd_vlans : 0
fd_vxlans : 0
vlans : 3955
max vlans : 3960
vlan_xlates : 6739
max vlan_xlates : 32768
ports : 52
pcs : 47
hifs : 0
nif_pcs : 0
l2_local_host_entries : 1979
max_l2_local_host_entries : 32768
l2_local_host_entries_norm : 6
l2_total_host_entries : 1979
max_l2_total_host_entries : 65536
l2_total_host_entries_norm : 3
L3 stats:
=========
l3_v4_local_ep_entries : 3953
max_l3_v4_local_ep_entries : 32768
l3_v4_local_ep_entries_norm : 12
l3_v6_local_ep_entries : 1976
max_l3_v6_local_ep_entries : 24576
l3_v6_local_ep_entries_norm : 8
l3_v4_total_ep_entries : 3953
max_l3_v4_total_ep_entries : 65536
l3_v4_total_ep_entries_norm : 6
l3_v6_total_ep_entries : 1976
max_l3_v6_total_ep_entries : 49152
l3_v6_total_ep_entries_norm : 4
max_l3_v4_32_entries : 98304
total_l3_v4_32_entries : 35590
l3_v4_total_ep_entries : 3953
l3_v4_host_uc_entries : 37
l3_v4_host_mc_entries : 31600
total_l3_v4_32_entries_norm : 36
max_l3_v6_128_entries : 49152
total_l3_v6_128_entries : 3952
l3_v6_total_ep_entries : 1976
l3_v6_host_uc_entries : 1976
l3_v6_host_mc_entries : 0
total_l3_v6_128_entries_norm : 8
max_l3_lpm_entries : 38912
l3_lpm_entries : 9384
l3_v4_lpm_entries : 3940
l3_v6_lpm_entries : 5444
l3_lpm_entries_norm : 31
max_l3_lpm_tcam_entries : 4096
max_l3_v6_wide_lpm_tcam_entries: 1000
l3_lpm_tcam_entries : 2689
l3_v4_lpm_tcam_entries : 2557
l3_v6_lpm_tcam_entries : 132
l3_v6_wide_lpm_tcam_entries : 0
l3_lpm_tcam_entries_norm : 65
l3_v6_lpm_tcam_entries_norm : 0
l3_host_uc_entries : 2013
l3_v4_host_uc_entries : 37
l3_v6_host_uc_entries : 1976
max_uc_ecmp_entries : 32768
uc_ecmp_entries : 1
uc_ecmp_entries_norm : 0
max_uc_adj_entries : 8192
uc_adj_entries : 1033
uc_adj_entries_norm : 12
vrfs : 1806
infra_vrfs : 0
tenant_vrfs : 1804
rtd_ifs : 2
sub_ifs : 2
svi_ifs : 1978
Mcast stats:
============
mcast_count : 31616 <<<<<<<
max_mcast_count : 32768
Policy stats:
=============
policy_count : 127116
max_policy_count : 131072
policy_otcam_count : 2920
max_policy_otcam_count : 8192
policy_label_count : 0
max_policy_label_count : 0
Dci Stats:
=============
vlan_xlate_entries : 0
vlan_xlate_entries_tcam : 0
max_vlan_xlate_entries : 0
sclass_xlate_entries : 0
sclass_xlate_entries_tcam : 0
max_sclass_xlate_entries : 0خطأ الخطوات التالية: F450296
1. فكر في نقل بعض حركة مرور البث المتعدد إلى منشورات أخرى.
2. استكشف ملف تعريف مقياس إعادة التوجيه لزيادة نطاق البث المتعدد. ارجع إلى الارتباط https://www.cisco.com/c/en/us/td/docs/switches/datacenter/aci/apic/sw/all/forwarding-scale-profiles/cisco-apic-forwarding-scale-profiles/m-forwarding-scale-profiles-523.html
محفوظات المراجعة
| المراجعة | تاريخ النشر | التعليقات |
|---|---|---|
1.0 |
11-Jul-2023 |
الإصدار الأولي |
التعليقات
