Konfigurieren von AWS Direct Connect als Transport mit SD-WAN per Mausklick

Einleitung

In diesem Dokument wird die Verwendung von Amazon Web Services (AWS) Direct Connect als SDN-Transport (Software-defined Wide Area Network) beschrieben.

Hintergrundinformationen

Der Hauptvorteil von AWS Direct Connect als weiterer Transport für das Cisco SD-WAN besteht in der Möglichkeit, die SD-WAN-Richtlinien für Transporte insgesamt zu nutzen. Diese umfassen:

AWS Direct Connect

Unternehmensbenutzer mit AWS-Workloads verwenden AWS Direct Connect für die Verbindung mit dem Rechenzentrum oder Hub. Gleichzeitig ist eine öffentliche Internetverbindung in Rechenzentren weit verbreitet und wird als Grundlage für SD-WAN-Verbindungen mit anderen Standorten verwendet. Dieses Dokument beschreibt, wie AWS Direct Connect als Underlay für das Cisco SD-WAN verwendet werden kann. Benutzer können anwendungssensitive SD-WAN-Richtlinien erstellen und kritische Anwendungen über Direct Connect weiterleiten und im Falle von SLA-Verletzungen über das öffentliche Internet umleiten.

Problem

AWS Direct Connect bietet keine nativen SD-WAN-Funktionen. Typische Fragen von SD-WAN-Benutzern:

• Kann ich AWS Direct Connect als Unterlage für das Cisco SD-WAN verwenden?
• Wie kann ich AWS Direct Connect und Cisco SD-WAN miteinander verbinden?
• Wie kann ich ausfallsichere, sichere und skalierbare Lösungen erstellen?

Lösung

Design-Überblick

Der zentrale Designpunkt ist die Verbindung des Rechenzentrums über AWS Direct Connect mit dem virtuellen Gateway (VGW) in der SD-WAN Transit Virtual Private Cloud (VPC), wie im Bild gezeigt.

Diese Lösung bietet die folgenden Vorteile:

• Vollautomatisch: Cisco Cloud onRamp für die Automatisierung über mehrere Clouds kann zur Bereitstellung von SD-WAN-Transit-VPCs mit zwei SD-WAN-Routern und einem neuen AWS Transit Gateway (TGW) verwendet werden. Host-VPCs können als Teil von Cloud onRamp erkannt und mit einem Klick SD-WAN-Netzwerken zugeordnet werden.
• Vollständiges SD-WAN über Direct Connect: AWS Direct Connect ist nur ein weiterer SD-WAN-Transport. Alle SD-WAN-Funktionen wie anwendungssensitive Richtlinien, Verschlüsselung usw. können nativ im SD-WAN-Tunnel über AWS Direct Connect verwendet werden.
• Das vorgeschlagene Design vermeidet die AWS-Beschränkungen der Anzahl von Präfixen gegenüber einem AWS Direct Connect (20/100).

Lösungsdetails

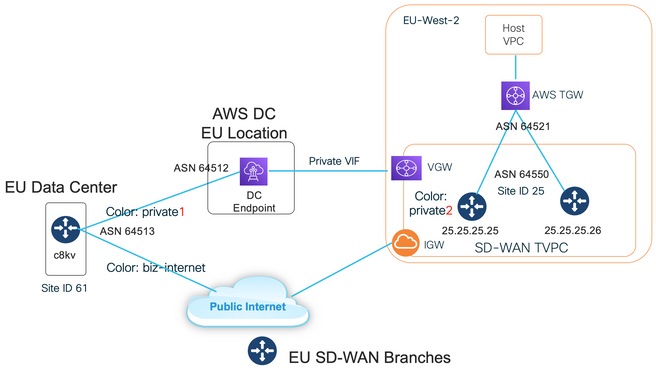

Dieses Bild zeigt eine AWS-Region und ein Rechenzentrum, die über Direct Connect mit dem VGW (color private1) in SD-WAN-Transit-VPC und über das öffentliche Internet (color biz-internet) verbunden sind. Bitte beachten Sie, dass AWS SD-WAN c8kv Router SD-WAN color private2 für die Internetverbindung verwenden.

Schritt 1: Vorbereitung

Stellen Sie sicher, dass für Cisco vManage ein aktives AWS-Konto definiert und die globalen Cloud-on-Ramp-Einstellungen richtig konfiguriert sind.

Definieren Sie auch in vManage ein Interconnect Partner-Konto. In diesem Blog wird Megaport als Interconnect-Partner verwendet, sodass Sie ein entsprechendes Konto und globale Einstellungen definieren können.

Schritt 2: Konfiguration des SD-WAN-Routers im Rechenzentrum

Die Schnittstelle GigabitEthernet1 wird für die Verbindung des öffentlichen Internets mit dem Farb-Biz-Internet verwendet, und die Schnittstelle GigabitEthernet1.1352 wird für AWS Direct Connect mit der Farbe private1 verwendet.

Bitte beachten Sie, dass AWS SD-WAN-Router private Farbe private2 für die Internet-Konnektivität sowie Konnektivität über Direct Connect haben. SD-WAN-Tunnel werden über das Internet mit öffentlichen IP-Adressen gebildet. Außerdem werden SD-WAN-Tunnel (mit derselben Schnittstelle) über die Direct Connect-Schaltkreise mit privaten IP-Adressen zu einem Rechenzentrum/Standort eingerichtet. Das bedeutet, dass der Data Center Router (biz-internet color) eine Verbindung zu AWS SD-WAN Routern (private2 color) über das Internet mit öffentlichen IP-Adressen und über seine private Farbe über private IP herstellt.

Allgemeine Informationen zu SD-WAN-Farben:

Transport Locators (TLOCs) bezeichnen die WAN-Transportschnittstellen (VPN 0), über die SD-WAN-Router mit dem Underlay-Netzwerk verbunden sind. Jeder TLOC wird eindeutig durch eine Kombination aus der System-IP-Adresse des SD-WAN-Routers, der Farbe der WAN-Schnittstelle und der Transportkapselung (GRE oder IPsec) identifiziert. Das Cisco Overlay Management Protocol (OMP) wird verwendet, um TLOCs (auch als TLOC-Routen bezeichnet), SD-WAN-Overlay-Präfixe (auch als OMP-Routen bezeichnet) und andere Informationen zwischen SD-WAN-Routern zu verteilen. Die SD-WAN-Router wissen, wie sie über TLOC-Routen miteinander kommunizieren und IPsec-VPN-Tunnel miteinander herstellen können.

SD-WAN-Router und/oder -Controller (vManage, vSmart oder vBond) können sich hinter NAT-Geräten (Network Address Translation) im Netzwerk befinden. Wenn sich ein SD-WAN-Router bei einem vBond-Controller authentifiziert, erfasst der vBond-Controller zum Zeitpunkt des Austauschs sowohl die private IP-Adresse/Port-Nummer als auch die Einstellungen für die öffentliche IP-Adresse/Port-Nummer des SD-WAN-Routers. vBond-Controller fungieren als Session Traversal Utilities für NAT (STUN)-Server und ermöglichen SD-WAN-Routern, zugeordnete und/oder umgewandelte IP-Adressen und Port-Nummern ihrer WAN-Transportschnittstellen.

Auf SD-WAN-Routern ist jeder WAN-Transport mit einem öffentlichen und einem privaten IP-Adresspaar verknüpft. Die private IP-Adresse gilt als Pre-NAT-Adresse. Dies ist die IP-Adresse, die der WAN-Schnittstelle des SD-WAN-Routers zugewiesen ist. Obwohl dies als private IP-Adresse betrachtet wird, kann diese IP-Adresse entweder Teil des öffentlich routbaren IP-Adressraums oder Teil des IETF RFC 1918 nicht öffentlich routbaren IP-Adressraums sein. Die öffentliche IP-Adresse gilt als Post-NAT-Adresse. Dies wird vom vBond-Server erkannt, wenn der SD-WAN-Router zu Beginn mit dem vBond-Server kommuniziert und sich authentifiziert. Die öffentliche IP-Adresse kann auch Teil des öffentlich routbaren IP-Adressraums oder Teil des nicht öffentlich routbaren IP-Adressraums von IETF RFC 1918 sein. Ohne NAT sind die öffentlichen und privaten IP-Adressen der SD-WAN-Transportschnittstelle identisch.

TLOC-Farben sind statisch definierte Schlüsselwörter zur Identifizierung einzelner WAN-Transportnetze auf jedem SD-WAN-Router. Jeder WAN-Transport auf einem bestimmten SD-WAN-Router muss eine eindeutige Farbe aufweisen. Außerdem werden Farben verwendet, um einen einzelnen WAN-Transport als öffentlichen oder privaten zu identifizieren. Die Farben Metro-Ethernet, MPLS und private1, private2, private3, private4, private5 und private6 werden als private Farben betrachtet. Sie sind für den Einsatz in privaten Netzwerken oder an Orten ohne NAT vorgesehen. Die Farben sind 3G, Biz-Internet, Blau, Bronze, Custom1, Custom2, Custom3, Standard, Gold, Grün, LTE, Public-Internet, Rot und Silber werden als öffentliche Farben. Sie sollen in öffentlichen Netzwerken oder an Orten mit öffentlicher IP-Adressierung der WAN-Transportschnittstellen verwendet werden, entweder nativ oder über NAT.

Die Farbe gibt die Verwendung privater oder öffentlicher IP-Adressen vor, wenn diese über die Kontroll- und Datenebene kommunizieren. Wenn zwei SD-WAN-Router versuchen, miteinander zu kommunizieren, verwenden beide WAN-Transportschnittstellen in privaten Farben, und jede Seite versucht, eine Verbindung zur privaten IP-Adresse des Routers herzustellen. Wenn eine oder beide Seiten öffentliche Farben verwenden, versucht jede Seite, eine Verbindung zur öffentlichen IP-Adresse des Routers herzustellen. Eine Ausnahme hiervon besteht darin, dass die Standort-IDs zweier Geräte identisch sind. Wenn die Standort-IDs identisch sind, die Farben jedoch öffentlich sind, werden die privaten IP-Adressen für die Kommunikation verwendet. Dies kann bei SD-WAN-Routern der Fall sein, die versuchen, mit einem vManage- oder vSmart-Controller am selben Standort zu kommunizieren. Beachten Sie, dass SD-WAN-Router standardmäßig keine IPsec-VPN-Tunnel zwischen sich herstellen, wenn sie über dieselben Standort-IDs verfügen.

interface GigabitEthernet1
 ip address dhcp client-id GigabitEthernet1
 ip dhcp client default-router distance 1
 mtu 1500
!
interface GigabitEthernet1.1352
 encapsulation dot1Q 1352
 ip address 198.18.0.5 255.255.255.252
 ip mtu 1496
!
interface Tunnel1
 ip unnumbered GigabitEthernet1
 tunnel source GigabitEthernet1
 tunnel mode sdwan
!
interface Tunnel1352001
 ip unnumbered GigabitEthernet1.1352
 tunnel source GigabitEthernet1.1352
 tunnel mode sdwan
!
!
sdwan
 interface GigabitEthernet1
  tunnel-interface
   encapsulation ipsec weight 1
   color biz-internet
   allow-service all
  !
 !
 interface GigabitEthernet1.1352
  tunnel-interface
   encapsulation ipsec weight 1
   color private1
   max-control-connections 0
   allow-service all
  !
 !
system
 system-ip             61.61.61.61
 site-id               61
 ...
!

DC-MP-CGW1#sh ip int bri
GigabitEthernet1       162.43.145.3    YES DHCP   up                    up
GigabitEthernet1.1352  198.18.0.5      YES other  up                    up
...
Tunnel1                162.43.145.3    YES TFTP   up                    up
Tunnel1352001          198.18.0.5      YES TFTP   up                    up
DC-MP-CGW1#

DC-MP-CGW1#sh sdwan bfd sessions | i 25.25.25.25
25.25.25.25      25       down        biz-internet     private1         162.43.145.3                    10.211.1.89                     12367       ipsec  7           1000           NA              0
25.25.25.25      25       up          biz-internet     private2         162.43.145.3                    18.168.222.153                  12387       ipsec  7           1000           10 0:09:34:05   0
25.25.25.25      25       up          private1         private2         198.18.0.5                      10.211.1.56                     12387       ipsec  7           1000           10 0:09:33:17   0
25.25.25.25      25       down        private1         private1         198.18.0.5                      10.211.1.89                     12367       ipsec  7           1000           NA              0
DC-MP-CGW1#

Border Gateway Protocol (BGP)-Konfiguration auf dem SD-WAN-Router des Rechenzentrums für AWS Direct Connect:

router bgp 64513
 neighbor 198.18.0.6 remote-as 64512
 neighbor 198.18.0.6 description hosted-connection
 neighbor 198.18.0.6 password


       address-family ipv4 unicast neighbor 198.18.0.6 activate neighbor 198.18.0.6 send-community both network 198.18.0.4 mask 255.255.255.252 exit-address-family ! !


Der SD-WAN-Router des Rechenzentrums erhält das IP-Präfix 10.211.1.0/24 von der SD-WAN-Transit-VPC. Er verfügt über einen AWS Direct Connect-Router mit der IP-Adresse 198.18.0.6 als Next-Hop - siehe Zeile 7:

DC-MP-CGW1#sh ip ro
...
Gateway of last resort is 162.43.145.2 to network 0.0.0.0

S*    0.0.0.0/0 [1/0] via 162.43.145.2
      10.0.0.0/24 is subnetted, 1 subnets
B        10.211.1.0 [20/0] via 198.18.0.6, 09:15:27
      162.43.0.0/16 is variably subnetted, 2 subnets, 2 masks
C        162.43.145.2/31 is directly connected, GigabitEthernet1
L        162.43.145.3/32 is directly connected, GigabitEthernet1
      198.18.0.0/24 is variably subnetted, 2 subnets, 2 masks
C        198.18.0.4/30 is directly connected, GigabitEthernet1.1352
L        198.18.0.5/32 is directly connected, GigabitEthernet1.1352
DC-MP-CGW1#s

Schritt 3: AWS TVPC SD-WAN-Router-Konfiguration

Beide SD-WAN-Router in AWS Transit VPC werden mit Cloud onRamp für die Multicloud-Automatisierung mit standardmäßigen vManage-Vorlagen erstellt. Beide c8kv-Router verwenden private2-Farben für die Verbindung mit dem öffentlichen Internet.

Schritt 4: AWS-Direktverbindungskonfiguration

Der VGW muss in der AWS-Konsole oder mit einem beliebigen Cloud-Automatisierungstool erstellt und mit der SD-WAN-Übertragungs-VPC verknüpft werden. Dieselbe VGW muss wie hier dargestellt Direct Connect zugeordnet werden. Beachten Sie das SD-WAN-TVPC-Präfix 10.211.0.0/16 unter den zulässigen Präfixen.

Die Routen-Propagierung für den VGW muss in der AWS-Routing-Tabelle für den SD-WAN-Transit-VPC aktiviert sein. Weitere Informationen finden Sie in der letzten Route für 198.18.0.4/30 in diesem Bild. Die Routenpropagierung kündigt die DC-TLOC-Funktion der Transit-VPC-Routing-Tabelle erneut an.

Die Ausgabe von show sdwan bfd sessions CLI hier stammt von einem c8kv SD-WAN-Router in Transit VPC und zeigt zwei SD-WAN-Tunnel:

1. Der erste Tunnel (siehe Linie 5) geht über Internet von c8kv in AWS TVPC ins Rechenzentrum: color private2 > biz-internet. Notieren Sie sich die Ziel-IP-Adresse - dies ist die öffentliche IP-Adresse 192.0.2.0 des Rechenzentrums-Routers. Weitere Informationen hierzu finden Sie in der Router-Konfiguration im vorherigen Abschnitt.
2. Der zweite Tunnel (siehe Zeile 6) führt über AWS Direct Connect: von color private2 nach private1 mit 198.18.0.5 als Ziel-IP-Adresse.

DC-AWS-EU-CGW1#sh sdwan bfd sessions | i 61
                                      SOURCE TLOC      REMOTE TLOC                                      DST PUBLIC                      DST PUBLIC         DETECT      TX
SYSTEM IP        SITE ID  STATE       COLOR            COLOR            SOURCE IP                       IP                              PORT        ENCAP  MULTIPLIER  INTERVAL(msec  UPTIME          TRANSITIONS
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
61.61.61.61      61       up          private2         biz-internet     10.211.1.56                     162.43.145.3                    12347       ipsec  7           1000           06:05:13        0
61.61.61.61      61       up          private2         private1         10.211.1.56                     198.18.0.5                      12367       ipsec  7           1000           06:04:26        0
DC-AWS-EU-CGW1#

Sicherheit mit Firewall in Shared Services VPC und AWS GWLB

Eine sehr gängige Anforderung ist die Überprüfung des Ost-West- und Nord-Süd-Verkehrs. Normalerweise wird der Datenverkehr zwischen verschiedenen Host-VPCs und/oder SD-WAN-VPNs einer Firewall-Überprüfung unterzogen. Virtuelle Firewalls werden in Shared Services VPC ausgeführt, und der Lastenausgleich kann mit AWS Gateway Load Balancer (GWLB) implementiert werden.

Das beschriebene Design funktioniert sehr gut mit zentralisierter Prüfung - siehe .

Konzeption für Machbarkeitsstudie

Diese Images werden verwendet, um eine Testkonfiguration für Proof of Concept (PoC) zu erstellen:

• vManager: 192.0.2.1R Kein echter Bedarf für dieses Engineering-Image, es muss auch mit 20.6 funktionieren
• c8kv für AWS und Megaport (Direct Connect / Data Center Simulation):17.4 oder 17.5
• AWS Direct Connect wurde mit Megaport simuliert

Direkte Verbindung mit SDCI Provider Megaport oder Equinix

Es ist nicht einfach, echte AWS Direct Connect für eine Laborumgebung zu bekommen. Normalerweise ist ein AWS Direct Connect-Partner erforderlich, was kostspielig ist und Zeit in Anspruch nehmen kann.

Wenn Sie jedoch über einen Megaport- oder Equinix-Account verfügen, können Sie diesen verwenden, um innerhalb weniger Minuten mit Cisco Cloud onRamp für die Multicloud-Automatisierung ein AWS Direct Connect Gateway zu erstellen!

Nachfolgend finden Sie eine Zusammenfassung der wichtigsten Schritte, wenn Sie Ihre SDCI- (Software-defined Data Center Interconnect) und AWS-Anmeldeinformationen bereits in vManage konfiguriert haben:

1. Wenn Sie nicht bereits über zwei c8kvs verfügen, die als Cloud Gateways in Transit VPC auf AWS fungieren, verwenden Sie Cloud onRamp (CoR) für den Multicloud-Workflow für AWS, und erstellen Sie ihn in der gewünschten AWS-Region mit der standardmäßigen AWS CoR-Router-Vorlage mit einer beliebigen privaten Farbe.
2. Navigieren Sie in vManage zu CoR für die Multicloud Interconnect-Konfiguration, und erstellen Sie ein Interconnect Gateway (c8kv) in der gewünschten SDCI-Region mit der standardmäßigen SDCI-Provider-Router-Vorlage.
3. Erstellen Sie auf der Seite "CoR Multicloud Interconnect Configuration" in vManage einen neuen Verbindungstyp Cloud mit Private Virtual Interface (VIF). Zum Zeitpunkt dieses Konfigurations-Workflows haben Sie die Möglichkeit, ein neues AWS Direct Connect-Gateway zu erstellen und einen Host-VPC daran anzuschließen. Stellen Sie daher sicher, dass Sie für diesen Schritt einen "Dummy"-Host-VPC haben.
4. Für das neue c8kv, das in Schritt 2 erstellt wurde. Wechseln Sie vom vManage-Konfigurationsmodus in den CLI-Modus, und verschieben Sie den Tunnel von der Serviceseite nach VPN0 (entfernen Sie die VRF-Forwarding-Anweisung). Überprüfen Sie die BGP-Verbindung, und stellen Sie sicher, dass die BGP-Konfiguration die Netzwerkanweisung 198.18.0.4 mit der Maske 255.255.255.252 enthält. Weitere Informationen finden Sie in der vollständigen Router-Konfiguration für angeschlossene Rechenzentrums- und AWS-Router.
5. Wählen Sie in der AWS-Verwaltungskonsole den entsprechenden VGW aus (oder erstellen Sie einen neuen VGW), und aktivieren Sie in den Einstellungen der AWS-Routentabelle die Routenpropagierung. Stellen Sie außerdem sicher, dass Sie im Abschnitt "Direct Connect" zulässige Präfixe konfiguriert haben. Weitere Informationen hierzu finden Sie im Bild weiter unten in diesem Kapitel.

Dieses Bild zeigt die Erstellung von Direct Connect aus Schritt 3:

Im Endergebnis sehen Sie ein neues Direct Connect Gateway in Ihrer AWS-Verwaltungskonsole, wie hier dargestellt. Beachten Sie das Feld für zulässige Präfixe, das den CIDR-Block der SD-WAN-VPC für die Übertragung enthält.

Überprüfen Sie die Routing-Tabelle für die SD-WAN-Transit-VPC. Propagierung muss mit aktiviertem rechten VGW erfolgen, wie im Bild gezeigt.

In diesem Abschnitt finden Sie die vollständige Routerkonfiguration und die Ausgabe.

DC-MP-CGW1#sh sdwan running-config
system
location "14 Coriander Avenue, London, -E14 2AA, United Kingdom"
gps-location latitude 51.51155
gps-location longitude -0.002916
system-ip 192.0.2.2
overlay-id 1
site-id 61
port-offset 1
control-session-pps 300
admin-tech-on-failure
sp-organization-name MC-Demo-npitaev
organization-name MC-Demo-npitaev
port-hop
track-transport
track-default-gateway
console-baud-rate 19200
no on-demand enable
on-demand idle-timeout 10
vbond 192.0.2.3 port 12346
!
service tcp-keepalives-in
service tcp-keepalives-out
no service tcp-small-servers
no service udp-small-servers
hostname DC-MP-CGW1
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
vrf definition 10
rd 1:10
address-family ipv4
route-target export 64513:10
route-target import 64513:10
exit-address-family
!
address-family ipv6
exit-address-family
!
!
ip arp proxy disable
no ip finger
no ip rcmd rcp-enable
no ip rcmd rsh-enable
no ip dhcp use class
ip bootp server
no ip source-route
no ip http server
no ip http secure-server
ip nat settings central-policy
cdp run
interface GigabitEthernet1
no shutdown
arp timeout 1200
ip address dhcp client-id GigabitEthernet1
no ip redirects
ip dhcp client default-router distance 1
ip mtu 1500
load-interval 30
mtu 1500
speed 10000
no negotiation auto
exit
interface GigabitEthernet1.1352
no shutdown
encapsulation dot1Q 1352
ip address 198.18.0.5 255.255.255.252
no ip redirects
ip mtu 1496
exit
interface Loopback100
no shutdown
vrf forwarding 10
ip address 192.168.7.7 255.255.255.255
exit
interface Tunnel1
no shutdown
ip unnumbered GigabitEthernet1
no ip redirects
ipv6 unnumbered GigabitEthernet1
no ipv6 redirects
tunnel source GigabitEthernet1
tunnel mode sdwan
exit
interface Tunnel1352001
no shutdown
ip unnumbered GigabitEthernet1.1352
ipv6 unnumbered GigabitEthernet1.1352
tunnel source GigabitEthernet1.1352
tunnel mode sdwan
exit
clock timezone UTC 0 0
logging persistent size 104857600 filesize 10485760
no logging monitor
logging buffered 512000
logging console
aaa authentication login default local
aaa authorization exec default local
aaa server radius dynamic-author
!
router bgp 64513
neighbor 198.18.0.6 remote-as 64512
neighbor 198.18.0.6 description hosted-connection
neighbor 198.18.0.6 password 7 072A02687E243C2A4545322B2A0B12077E1961123F
address-family ipv4 unicast
neighbor 198.18.0.6 activate
neighbor 198.18.0.6 send-community both
network 198.18.0.4 mask 255.255.255.252
exit-address-family
!
!
snmp-server ifindex persist
line aux 0
stopbits 1
!
line con 0
speed 19200
stopbits 1
!
line vty 0 4
transport input ssh
!
line vty 5 80
transport input ssh
!
lldp run
nat64 translation timeout tcp 3600
nat64 translation timeout udp 300
sdwan
interface GigabitEthernet1
tunnel-interface
encapsulation ipsec weight 1
no border
color biz-internet
no last-resort-circuit
no low-bandwidth-link
no vbond-as-stun-server
vmanage-connection-preference 5
port-hop
carrier default
nat-refresh-interval 5
hello-interval 1000
hello-tolerance 12
allow-service all
no allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
interface GigabitEthernet1.1352
tunnel-interface
encapsulation ipsec weight 1
color private1
max-control-connections 0
allow-service all
no allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
no allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
appqoe
no tcpopt enable
no dreopt enable
!
omp
no shutdown
send-path-limit 4
ecmp-limit 4
graceful-restart
no as-dot-notation
timers
holdtime 60
advertisement-interval 1
graceful-restart-timer 43200
eor-timer 300
exit
address-family ipv4
advertise bgp
advertise connected
advertise static
!
address-family ipv6
advertise bgp
advertise connected
advertise static
!
!
!
licensing config enable false
licensing config privacy hostname false
licensing config privacy version false
licensing config utility utility-enable false
bfd color lte
hello-interval 1000
no pmtu-discovery
multiplier 1
!
bfd default-dscp 48
bfd app-route multiplier 2
bfd app-route poll-interval 123400
security
ipsec
rekey 86400
replay-window 512
!
!
sslproxy
no enable
rsa-key-modulus 2048
certificate-lifetime 730
eckey-type P256
ca-tp-label PROXY-SIGNING-CA
settings expired-certificate drop
settings untrusted-certificate drop
settings unknown-status drop
settings certificate-revocation-check none
settings unsupported-protocol-versions drop
settings unsupported-cipher-suites drop
settings failure-mode close
settings minimum-tls-ver TLSv1
dual-side optimization enable
!

DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#sh run
Building configuration...

Current configuration : 4679 bytes
!
! Last configuration change at 18:06:53 UTC Fri Dec 10 2021 by admin
!
version 17.6
service tcp-keepalives-in
service tcp-keepalives-out
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
! Call-home is enabled by Smart-Licensing.
service call-home
platform qfp utilization monitor load 80
no platform punt-keepalive disable-kernel-core
platform console virtual
!
hostname DC-MP-CGW1
!
boot-start-marker
boot-end-marker
!
!
vrf definition 10
rd 1:10
!
address-family ipv4
route-target export 64513:10
route-target import 64513:10
exit-address-family
!
address-family ipv6
exit-address-family
!
vrf definition 65528
!
address-family ipv4
exit-address-family
!
logging buffered 512000
logging persistent size 104857600 filesize 10485760
no logging monitor
!
aaa new-model
!
!
aaa authentication login default local
aaa authorization exec default local
!
!
!
!
!
aaa server radius dynamic-author
!
aaa session-id common
fhrp version vrrp v3
ip arp proxy disable
!
!
!
!
!
!
!
ip bootp server
no ip dhcp use class
!
!
!
no login on-success log
ipv6 unicast-routing
!
!
!
!
!
!
!
subscriber templating
!
!
!
!
!
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
crypto pki trustpoint TP-self-signed-1684160503
enrollment selfsigned
subject-name cn=IOS-Self-Signed-Certificate-1684160503
revocation-check none
rsakeypair TP-self-signed-1684160503
!
crypto pki trustpoint SLA-TrustPoint
enrollment pkcs12
revocation-check crl
!
!
crypto pki certificate chain TP-self-signed-1684160503
crypto pki certificate chain SLA-TrustPoint
!
!
!
!
!
!
!
!
license udi pid C8000V sn 9FTTYDEBR7O
license boot level network-premier+dna-premier
diagnostic bootup level minimal
memory free low-watermark processor 202832
!
!
spanning-tree extend system-id
!
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
!
redundancy
!
!
!
!
no crypto ikev2 diagnose error
!
!
lldp run
cdp run
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback100
vrf forwarding 10
ip address 192.168.7.7 255.255.255.255
!
interface Loopback65528
vrf forwarding 65528
ip address 192.168.1.1 255.255.255.255
!
interface Tunnel1
ip unnumbered GigabitEthernet1
no ip redirects
ipv6 unnumbered GigabitEthernet1
no ipv6 redirects
tunnel source GigabitEthernet1
tunnel mode sdwan
!
interface Tunnel1352001
ip unnumbered GigabitEthernet1.1352
ipv6 unnumbered GigabitEthernet1.1352
tunnel source GigabitEthernet1.1352
tunnel mode sdwan
!
interface GigabitEthernet1
ip dhcp client default-router distance 1
ip address dhcp client-id GigabitEthernet1
no ip redirects
load-interval 30
speed 10000
no negotiation auto
arp timeout 1200
!
interface GigabitEthernet1.1352
encapsulation dot1Q 1352
ip address 198.18.0.5 255.255.255.252
no ip redirects
ip mtu 1496
arp timeout 1200
!
router omp
!
router bgp 64513
bgp log-neighbor-changes
neighbor 198.18.0.6 remote-as 64512
neighbor 198.18.0.6 description hosted-connection
neighbor 198.18.0.6 password 7 072A02687E243C2A4545322B2A0B12077E1961123F
!
address-family ipv4
network 198.18.0.4 mask 255.255.255.252
neighbor 198.18.0.6 activate
neighbor 198.18.0.6 send-community both
exit-address-family
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
ip nat settings central-policy
ip nat route vrf 65528 0.0.0.0 0.0.0.0 global
no ip nat service H225
no ip nat service ras
no ip nat service rtsp udp
no ip nat service rtsp tcp
no ip nat service netbios-ns tcp
no ip nat service netbios-ns udp
no ip nat service netbios-ssn
no ip nat service netbios-dgm
no ip nat service ldap
no ip nat service sunrpc udp
no ip nat service sunrpc tcp
no ip nat service msrpc tcp
no ip nat service tftp
no ip nat service rcmd
no ip nat service pptp
no ip ftp passive
ip scp server enable
!
!
!
!
!
!
!
!
control-plane
!
!
mgcp behavior rsip-range tgcp-only
mgcp behavior comedia-role none
mgcp behavior comedia-check-media-src disable
mgcp behavior comedia-sdp-force disable
!
mgcp profile default
!
!
!
!
!
!
line con 0
stopbits 1
speed 19200
line aux 0
line vty 0 4
transport input ssh
line vty 5 80
transport input ssh
!
nat64 translation timeout udp 300
nat64 translation timeout tcp 3600
call-home
! If contact email address in call-home is configured as sch-smart-licensing@cisco.com
! the email address configured in Cisco Smart License Portal will be used as contact email address to send SCH notifications.
contact-email-addr sch-smart-licensing@cisco.com
profile "CiscoTAC-1"
active
destination transport-method http
!
!
!
!
!
!
netconf-yang
netconf-yang feature candidate-datastore
end

DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#sh ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected

Gateway of last resort is 192.0.2.4 to network 0.0.0.0

S* 0.0.0.0/0 [1/0] via 192.0.2.4
10.0.0.0/24 is subnetted, 1 subnets
B 10.211.1.0 [20/0] via 198.18.0.6, 3d07h
192.0.2.5/16 is variably subnetted, 2 subnets, 2 masks
C 192.0.2.4/31 is directly connected, GigabitEthernet1
L 192.0.2.0/32 is directly connected, GigabitEthernet1
198.18.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 198.18.0.4/30 is directly connected, GigabitEthernet1.1352
L 198.18.0.5/32 is directly connected, GigabitEthernet1.1352
DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#sh sdw
DC-MP-CGW1#sh sdwan bfd sess
DC-MP-CGW1#sh sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
192.0.2.6 64 up biz-internet private2 192.0.2.0 192.0.2.7 12387 ipsec 7 1000 10 3:06:56:39 0
192.0.2.8 65 down biz-internet private1 192.0.2.0 10.211.0.68 12367 ipsec 7 1000 NA 0
192.0.2.9 65 down biz-internet private1 192.0.2.0 10.211.0.180 12367 ipsec 7 1000 NA 0
192.0.2.10 25 down biz-internet private1 192.0.2.0 10.211.1.89 12367 ipsec 7 1000 NA 0
192.0.2.11 25 down biz-internet private1 192.0.2.0 10.211.1.184 12367 ipsec 7 1000 NA 0
192.0.2.6 64 down biz-internet private1 192.0.2.0 10.211.2.76 12367 ipsec 7 1000 NA 0
192.0.2.24 64 down biz-internet private1 192.0.2.0 10.211.2.176 12367 ipsec 7 1000 NA 0
10.11.1.11 11 up biz-internet public-internet 192.0.2.0 192.0.2.13 12386 ipsec 7 1000 10 3:07:48:35 0
10.12.1.11 12 up biz-internet public-internet 192.0.2.0 192.0.2.14 12386 ipsec 7 1000 10 2:08:51:12 1
192.0.2.10 25 up biz-internet private2 192.0.2.0 192.0.2.15 12387 ipsec 7 1000 10 3:06:56:35 0
192.0.2.24 64 up biz-internet private2 192.0.2.0 192.0.2.16 12387 ipsec 7 1000 10 3:06:56:40 0
192.0.2.11 25 up biz-internet private2 192.0.2.0 192.0.2.17 12387 ipsec 7 1000 10 3:06:56:35 0
10.103.1.11 103 up biz-internet default 192.0.2.0 192.0.2.18 12346 ipsec 7 1000 10 3:07:48:35 0
10.103.1.12 103 up biz-internet default 192.0.2.0 192.0.2.19 12346 ipsec 7 1000 10 3:07:48:35 0
192.0.2.9 65 up biz-internet public-internet 192.0.2.0 192.0.2.20 12347 ipsec 7 1000 10 3:07:48:35 0
192.0.2.8 65 up biz-internet public-internet 192.0.2.0 192.0.2.21 12347 ipsec 7 1000 10 3:07:48:35 0
192.0.2.8 65 down private1 private1 198.18.0.5 10.211.0.68 12367 ipsec 7 1000 NA 0
192.0.2.9 65 down private1 private1 198.18.0.5 10.211.0.180 12367 ipsec 7 1000 NA 0
192.0.2.10 25 up private1 private2 198.18.0.5 10.211.1.56 12387 ipsec 7 1000 10 3:06:55:47 0
192.0.2.10 25 down private1 private1 198.18.0.5 10.211.1.89 12367 ipsec 7 1000 NA 0
192.0.2.11 25 up private1 private2 198.18.0.5 10.211.1.155 12387 ipsec 7 1000 10 0:15:27:22 1
192.0.2.11 25 down private1 private1 198.18.0.5 10.211.1.184 12367 ipsec 7 1000 NA 0
192.0.2.6 64 down private1 private2 198.18.0.5 10.211.2.41 12387 ipsec 7 1000 NA 0
192.0.2.6 64 down private1 private1 198.18.0.5 10.211.2.76 12367 ipsec 7 1000 NA 0
192.0.2.24 64 down private1 private2 198.18.0.5 10.211.2.154 12387 ipsec 7 1000 NA 0
192.0.2.24 64 down private1 private1 198.18.0.5 10.211.2.176 12367 ipsec 7 1000 NA 0
10.11.1.11 11 down private1 public-internet 198.18.0.5 192.0.2.13 12386 ipsec 7 1000 NA 0
10.12.1.11 12 down private1 public-internet 198.18.0.5 192.0.2.14 12386 ipsec 7 1000 NA 0
10.103.1.11 103 down private1 default 198.18.0.5 192.0.2.18 12346 ipsec 7 1000 NA 0
10.103.1.12 103 down private1 default 198.18.0.5 192.0.2.19 12346 ipsec 7 1000 NA 0
192.0.2.9 65 down private1 public-internet 198.18.0.5 192.0.2.20 12347 ipsec 7 1000 NA 0
192.0.2.8 65 down private1 public-internet 198.18.0.5 192.0.2.21 12347 ipsec 7 1000 NA 0

DC-MP-CGW1#
DC-MP-CGW1#
DC-MP-CGW1#sh ver
Cisco IOS® XE Software, Version 17.06.01a
Cisco IOS Software [Bengaluru], Virtual XE Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 17.6.1a, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2021 by Cisco Systems, Inc.
Compiled Sat 21-Aug-21 03:20 by mcpre


Cisco IOS-XE software, Copyright (c) 2005-2021 by cisco Systems, Inc.
All rights reserved. Certain components of Cisco IOS-XE software are
licensed under the GNU General Public License ("GPL") Version 2.0. The
software code licensed under GPL Version 2.0 is free software that comes
with ABSOLUTELY NO WARRANTY. You can redistribute and/or modify such
GPL code under the terms of GPL Version 2.0. For more details, see the
documentation or "License Notice" file accompanying the IOS-XE software,
or the applicable URL provided on the flyer accompanying the IOS-XE
software.


ROM: IOS-XE ROMMON

DC-MP-CGW1 uptime is 3 days, 7 hours, 51 minutes
Uptime for this control processor is 3 days, 7 hours, 53 minutes
System returned to ROM by reload
System image file is "bootflash:packages.conf"
Last reload reason: factory-reset




This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.


Technology Package License Information:
Controller-managed

The current throughput level is 250000 kbps


Smart Licensing Status: Registration Not Applicable/Not Applicable

cisco C8000V (VXE) processor (revision VXE) with 2028465K/3075K bytes of memory.
Processor board ID 9FTTYDEBR7O
Router operating mode: Controller-Managed
1 Gigabit Ethernet interface
32768K bytes of non-volatile configuration memory.
3965112K bytes of physical memory.
11526144K bytes of virtual hard disk at bootflash:.

Configuration register is 0x2102

DC-MP-CGW1#

DC-AWS-EU-CGW1#sh sdwan running-config
system
location "Europe (London)"
gps-location latitude 51.507321
gps-location longitude 0.127647
system-ip 192.0.2.10
overlay-id 1
site-id 25
port-offset 1
control-session-pps 300
admin-tech-on-failure
sp-organization-name MC-Demo-npitaev
organization-name MC-Demo-npitaev
port-hop
track-transport
track-default-gateway
console-baud-rate 19200
no on-demand enable
on-demand idle-timeout 10
vbond 192.0.2.3 port 12346
!
service tcp-keepalives-in
service tcp-keepalives-out
no service tcp-small-servers
no service udp-small-servers
hostname DC-AWS-EU-CGW1
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
vrf definition 10
rd 1:10
address-family ipv4
route-target export 64550:10
route-target import 64550:10
exit-address-family
!
address-family ipv6
exit-address-family
!
!
vrf definition Mgmt-intf
description Management
rd 1:512
address-family ipv4
route-target export 64550:512
route-target import 64550:512
exit-address-family
!
address-family ipv6
exit-address-family
!
!
ip arp proxy disable
no ip finger
no ip rcmd rcp-enable
no ip rcmd rsh-enable
ip as-path access-list 15 permit ^645[2-4][0-9]$
ip as-path access-list 25 permit .*
no ip dhcp use class
ip route 10.211.0.0 255.255.255.0 10.211.1.65
ip route 10.211.2.0 255.255.255.0 10.211.1.65
ip bootp server
no ip source-route
no ip http server
no ip http secure-server
ip nat settings central-policy
cdp run
interface GigabitEthernet1
no shutdown
arp timeout 1200
vrf forwarding Mgmt-intf
ip address dhcp client-id GigabitEthernet1
no ip redirects
ip dhcp client default-router distance 1
ip mtu 1500
load-interval 30
mtu 1500
negotiation auto
exit
interface GigabitEthernet2
no shutdown
arp timeout 1200
ip address dhcp client-id GigabitEthernet2
no ip redirects
ip dhcp client default-router distance 1
ip mtu 1500
load-interval 30
mtu 1500
negotiation auto
exit
interface GigabitEthernet3
no shutdown
arp timeout 1200
ip address dhcp client-id GigabitEthernet3
no ip redirects
ip dhcp client default-router distance 20
ip mtu 1500
load-interval 30
mtu 1500
exit
interface Tunnel2
no shutdown
ip unnumbered GigabitEthernet2
no ip redirects
ipv6 unnumbered GigabitEthernet2
no ipv6 redirects
tunnel source GigabitEthernet2
tunnel mode sdwan
exit
interface Tunnel3
no shutdown
ip unnumbered GigabitEthernet3
no ip redirects
ipv6 unnumbered GigabitEthernet3
no ipv6 redirects
tunnel source GigabitEthernet3
tunnel mode sdwan
exit
interface Tunnel100001
no shutdown
vrf forwarding 10
ip address 169.254.0.22 255.255.255.252
ip mtu 1500
tunnel source 10.211.1.56
tunnel destination 192.0.2.22
tunnel mode ipsec ipv4
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec1-ipsec-profile
exit
interface Tunnel100002
no shutdown
vrf forwarding 10
ip address 169.254.0.26 255.255.255.252
ip mtu 1500
tunnel source 10.211.1.56
tunnel destination 192.0.2.23
tunnel mode ipsec ipv4
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec2-ipsec-profile
exit
route-map AWS_TGW_CSR_ROUTE_POLICY deny 1
match as-path 15
!
route-map AWS_TGW_CSR_ROUTE_POLICY permit 11
match as-path 25
!
route-map AWS_TGW_CSR_ROUTE_POLICY deny 65535
!
clock timezone UTC 0 0
logging persistent size 104857600 filesize 10485760
no logging monitor
logging console
aaa authentication login default local
aaa authorization exec default local
aaa server radius dynamic-author
port 1700
!
crypto ipsec transform-set if-ipsec1-ikev1-transform esp-aes 256 esp-sha-hmac
mode tunnel
!
crypto ipsec transform-set if-ipsec2-ikev1-transform esp-aes 256 esp-sha-hmac
mode tunnel
!
crypto ipsec profile if-ipsec1-ipsec-profile
set isakmp-profile if-ipsec1-ikev1-isakmp-profile
set pfs group2
set transform-set if-ipsec1-ikev1-transform
set security-association lifetime kilobytes disable
set security-association lifetime seconds 3600
set security-association replay window-size 512
!
crypto ipsec profile if-ipsec2-ipsec-profile
set isakmp-profile if-ipsec2-ikev1-isakmp-profile
set pfs group2
set transform-set if-ipsec2-ikev1-transform
set security-association lifetime kilobytes disable
set security-association lifetime seconds 3600
set security-association replay window-size 512
!
crypto keyring if-ipsec1-ikev1-keyring
pre-shared-key address 192.0.2.22 key qOWzTrRGM95OOa8j35VT7eQRMmzgHCEq
!
crypto keyring if-ipsec2-ikev1-keyring
pre-shared-key address 192.0.2.23 key E4cayBdglWSBUaaDi1ukyngzbUzUP8Hp
!
crypto isakmp aggressive-mode disable
crypto isakmp keepalive 10 3 on-demand
crypto isakmp policy 1
authentication pre-share
encryption aes 128
group 2
hash sha
lifetime 28800
!
crypto isakmp policy 2
authentication pre-share
encryption aes 128
group 2
hash sha
lifetime 28800
!
crypto isakmp profile if-ipsec1-ikev1-isakmp-profile
keyring if-ipsec1-ikev1-keyring
match identity address 192.0.2.22 255.255.255.255
!
crypto isakmp profile if-ipsec2-ikev1-isakmp-profile
keyring if-ipsec2-ikev1-keyring
match identity address 192.0.2.23 255.255.255.255
!
router bgp 64550
bgp log-neighbor-changes
address-family ipv4 unicast vrf 10
distance bgp 20 200 20
maximum-paths eibgp 2
neighbor 169.254.0.21 remote-as 64521
neighbor 169.254.0.21 activate
neighbor 169.254.0.21 ebgp-multihop 255
neighbor 169.254.0.21 route-map AWS_TGW_CSR_ROUTE_POLICY out
neighbor 169.254.0.21 send-community both
neighbor 169.254.0.25 remote-as 64521
neighbor 169.254.0.25 activate
neighbor 169.254.0.25 ebgp-multihop 255
neighbor 169.254.0.25 route-map AWS_TGW_CSR_ROUTE_POLICY out
neighbor 169.254.0.25 send-community both
propagate-aspath
redistribute omp
exit-address-family
!
timers bgp 60 180
!
snmp-server ifindex persist
line aux 0
stopbits 1
!
line con 0
login authentication default
speed 19200
stopbits 1
!
line vty 0 4
login authentication default
transport input ssh
!
line vty 5 80
login authentication default
transport input ssh
!
lldp run
nat64 translation timeout tcp 3600
nat64 translation timeout udp 300
sdwan
interface GigabitEthernet2
tunnel-interface
encapsulation ipsec weight 1
no border
color private2
no last-resort-circuit
no low-bandwidth-link
no vbond-as-stun-server
vmanage-connection-preference 5
port-hop
carrier default
nat-refresh-interval 5
hello-interval 1000
hello-tolerance 12
allow-service all
no allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
interface GigabitEthernet3
tunnel-interface
encapsulation ipsec weight 1
no border
color private1
no last-resort-circuit
no low-bandwidth-link
max-control-connections 0
no vbond-as-stun-server
vmanage-connection-preference 5
port-hop
carrier default
nat-refresh-interval 5
hello-interval 1000
hello-tolerance 12
no allow-service all
allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
no allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
appqoe
no tcpopt enable
!
omp
no shutdown
send-path-limit 4
ecmp-limit 4
graceful-restart
no as-dot-notation
timers
holdtime 60
advertisement-interval 1
graceful-restart-timer 43200
eor-timer 300
exit
address-family ipv4
advertise bgp
advertise connected
advertise static
!
address-family ipv6
advertise bgp
advertise connected
advertise static
!
!
!
licensing config enable false
licensing config privacy hostname false
licensing config privacy version false
licensing config utility utility-enable false
bfd color lte
hello-interval 1000
no pmtu-discovery
multiplier 1
!
bfd default-dscp 48
bfd app-route multiplier 2
bfd app-route poll-interval 123400
security
ipsec
rekey 86400
replay-window 512
authentication-type ah-sha1-hmac sha1-hmac
!
!
sslproxy
no enable
rsa-key-modulus 2048
certificate-lifetime 730
eckey-type P256
ca-tp-label PROXY-SIGNING-CA
settings expired-certificate drop
settings untrusted-certificate drop
settings unknown-status drop
settings certificate-revocation-check none
settings unsupported-protocol-versions drop
settings unsupported-cipher-suites drop
settings failure-mode close
settings minimum-tls-ver TLSv1
!
policy
no app-visibility
no app-visibility-ipv6
no flow-visibility
no flow-visibility-ipv6
no implicit-acl-logging
log-frequency 1000
!

DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#sh run
DC-AWS-EU-CGW1#sh running-config
Building configuration...

Current configuration : 11607 bytes
!
! Last configuration change at 18:26:47 UTC Fri Dec 10 2021 by NETCONF
!
version 17.4
service tcp-keepalives-in
service tcp-keepalives-out
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
! Call-home is enabled by Smart-Licensing.
service call-home
platform qfp utilization monitor load 80
no platform punt-keepalive disable-kernel-core
platform console virtual
!
hostname DC-AWS-EU-CGW1
!
boot-start-marker
boot-end-marker
!
!
vrf definition 10
rd 1:10
!
address-family ipv4
route-target export 64550:10
route-target import 64550:10
exit-address-family
!
address-family ipv6
exit-address-family
!
vrf definition 65528
!
address-family ipv4
exit-address-family
!
vrf definition Mgmt-intf
description Management
rd 1:512
!
address-family ipv4
route-target export 64550:512
route-target import 64550:512
exit-address-family
!
address-family ipv6
exit-address-family
!
logging buffered 512000
logging persistent size 104857600 filesize 10485760
no logging rate-limit
no logging monitor
!
aaa new-model
!
!
aaa authentication login default local
aaa authorization exec default local
!
!
!
!
!
aaa server radius dynamic-author
!
aaa session-id common
fhrp version vrrp v3
ip arp proxy disable
!
!
!
!
!
!
!
ip bootp server
no ip dhcp use class
!
!
!
no login on-success log
ipv6 unicast-routing
!
!
!
!
!
!
!
subscriber templating
!
!
!
!
!
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
crypto pki trustpoint TP-self-signed-1070810043
enrollment selfsigned
subject-name cn=IOS-Self-Signed-Certificate-1070810043
revocation-check none
rsakeypair TP-self-signed-1070810043
!
crypto pki trustpoint SLA-TrustPoint
enrollment pkcs12
revocation-check crl
!
!
crypto pki certificate chain TP-self-signed-1070810043
certificate self-signed 01
30820330 30820218 A0030201 02020101 300D0609 2A864886 F70D0101 05050030
31312F30 2D060355 04031326 494F532D 53656C66 2D536967 6E65642D 43657274
69666963 6174652D 31303730 38313030 3433301E 170D3231 31323130 30303339
34325A17 0D333131 32313030 30333934 325A3031 312F302D 06035504 03132649
4F532D53 656C662D 5369676E 65642D43 65727469 66696361 74652D31 30373038
31303034 33308201 22300D06 092A8648 86F70D01 01010500 0382010F 00308201
0A028201 0100AC49 2292437D CC1AB211 204B33F2 9AE40F1B A41355FA 9832FD65
69C4FDCD 57AEE5A1 5D30B8A8 F62C842E 487D9AD4 EF2E5F55 4C26D746 EA381D42
C4F259DA 19CFDE22 76582EAD 1C878CE7 B596E439 94EF0023 D0B0A1EC C79D582C
43DC3116 350675F7 6B42B33F DF500EF0 323ECFBD A0FBD612 8ABFD343 96C8BB40
330697C0 4BB5DE18 39DB9203 C5132855 5FE5C0C6 80635F69 9DA90B4F 578F7861
81F5AD28 C1732F99 CCE788FB 0F8EA20A 29E2A57B 6879AAE9 9CAAF05C 9F6D95FD
F114EA04 5ADE11C7 C8C93379 3FA8CA0F 5E3ADEFE 61197C3E DBC20084 2F0B1BF9
9A1CFC95 730AAE31 CACE6EE8 D0DABFE1 B995B6C0 0C072343 CA115DC4 5A802A21
256C3291 22370203 010001A3 53305130 0F060355 1D130101 FF040530 030101FF
301F0603 551D2304 18301680 149E76BD 12EAD2B9 9F58797A 7A93625C 7ABB6953
C4301D06 03551D0E 04160414 9E76BD12 EAD2B99F 58797A7A 93625C7A BB6953C4
300D0609 2A864886 F70D0101 05050003 82010100 12D28F08 C5367501 E131A43F
A102433E 9E2C22AA 403FEAAE 311CEC4D 37353098 C9EAF160 C46C95C1 61073D63
B41F9191 2567CA23 C069E365 96DC55CD 368D9E1D 7A9B39B9 060BB27E AB456414
3DDEB3B9 1398C49B 570839FA BB090B72 5D51E6FE 8250A8D0 299DCD04 22168D8A
9EF3F9DF 58A9C3FC 1DB848FA 32089028 A88AA158 52E05BBF EA13129F C902E11F
96D23BDA EFEC8521 F8566815 ED2D703F 2B7E64B8 53A9799B 93DFF82D 7713A7A3
4FF271E8 B438678E 2A1706CE F9EE665C 40B9C1B5 7AC51491 B3327948 4B432168
2F2F46D2 E8B14961 69976E15 95A07771 756AF6AA F090B4DD BE41A10E C22A6611
008A2D16 C7751721 CF90413A 29019B95 DC7704EA
quit
crypto pki certificate chain SLA-TrustPoint
certificate ca 01
30820321 30820209 A0030201 02020101 300D0609 2A864886 F70D0101 0B050030
32310E30 0C060355 040A1305 43697363 6F312030 1E060355 04031317 43697363
6F204C69 63656E73 696E6720 526F6F74 20434130 1E170D31 33303533 30313934
3834375A 170D3338 30353330 31393438 34375A30 32310E30 0C060355 040A1305
43697363 6F312030 1E060355 04031317 43697363 6F204C69 63656E73 696E6720
526F6F74 20434130 82012230 0D06092A 864886F7 0D010101 05000382 010F0030
82010A02 82010100 A6BCBD96 131E05F7 145EA72C 2CD686E6 17222EA1 F1EFF64D
CBB4C798 212AA147 C655D8D7 9471380D 8711441E 1AAF071A 9CAE6388 8A38E520
1C394D78 462EF239 C659F715 B98C0A59 5BBB5CBD 0CFEBEA3 700A8BF7 D8F256EE
4AA4E80D DB6FD1C9 60B1FD18 FFC69C96 6FA68957 A2617DE7 104FDC5F EA2956AC
7390A3EB 2B5436AD C847A2C5 DAB553EB 69A9A535 58E9F3E3 C0BD23CF 58BD7188
68E69491 20F320E7 948E71D7 AE3BCC84 F10684C7 4BC8E00F 539BA42B 42C68BB7
C7479096 B4CB2D62 EA2F505D C7B062A4 6811D95B E8250FC4 5D5D5FB8 8F27D191
C55F0D76 61F9A4CD 3D992327 A8BB03BD 4E6D7069 7CBADF8B DF5F4368 95135E44
DFC7C6CF 04DD7FD1 02030100 01A34230 40300E06 03551D0F 0101FF04 04030201
06300F06 03551D13 0101FF04 05300301 01FF301D 0603551D 0E041604 1449DC85
4B3D31E5 1B3E6A17 606AF333 3D3B4C73 E8300D06 092A8648 86F70D01 010B0500
03820101 00507F24 D3932A66 86025D9F E838AE5C 6D4DF6B0 49631C78 240DA905
604EDCDE FF4FED2B 77FC460E CD636FDB DD44681E 3A5673AB 9093D3B1 6C9E3D8B
D98987BF E40CBD9E 1AECA0C2 2189BB5C 8FA85686 CD98B646 5575B146 8DFC66A8
467A3DF4 4D565700 6ADF0F0D CF835015 3C04FF7C 21E878AC 11BA9CD2 55A9232C
7CA7B7E6 C1AF74F6 152E99B7 B1FCF9BB E973DE7F 5BDDEB86 C71E3B49 1765308B
5FB0DA06 B92AFE7F 494E8A9E 07B85737 F3A58BE1 1A48A229 C37C1E69 39F08678
80DDCD16 D6BACECA EEBC7CF9 8428787B 35202CDC 60E4616A B623CDBD 230E3AFB
418616A9 4093E049 4D10AB75 27E86F73 932E35B5 8862FDAE 0275156F 719BB2F0
D697DF7F 28
quit
!
!
!
!
!
!
!
!
license udi pid C8000V sn 9SAQCJXHS8G
license boot level network-premier+dna-premier
diagnostic bootup level minimal
memory free low-watermark processor 226459
!
!
spanning-tree extend system-id
!
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
!
redundancy
!
!
!
!
no crypto ikev2 diagnose error
!
!
lldp run
cdp run
!
!
crypto keyring if-ipsec1-ikev1-keyring
pre-shared-key address 192.0.2.22 key qOWzTrRGM95OOa8j35VT7eQRMmzgHCEq
crypto keyring if-ipsec2-ikev1-keyring
pre-shared-key address 192.0.2.23 key E4cayBdglWSBUaaDi1ukyngzbUzUP8Hp
!
!
!
!
!
!
!
crypto isakmp policy 1
encryption aes
authentication pre-share
group 2
lifetime 28800
!
crypto isakmp policy 2
encryption aes
authentication pre-share
group 2
lifetime 28800
crypto isakmp keepalive 10 3
crypto isakmp aggressive-mode disable
crypto isakmp profile if-ipsec1-ikev1-isakmp-profile
keyring if-ipsec1-ikev1-keyring
match identity address 192.0.2.22 255.255.255.255
crypto isakmp profile if-ipsec2-ikev1-isakmp-profile
keyring if-ipsec2-ikev1-keyring
match identity address 192.0.2.23 255.255.255.255
!
!
crypto ipsec transform-set if-ipsec1-ikev1-transform esp-aes 256 esp-sha-hmac
mode tunnel
crypto ipsec transform-set if-ipsec2-ikev1-transform esp-aes 256 esp-sha-hmac
mode tunnel
!
!
crypto ipsec profile if-ipsec1-ipsec-profile
set security-association lifetime kilobytes disable
set security-association replay window-size 512
set transform-set if-ipsec1-ikev1-transform
set pfs group2
set isakmp-profile if-ipsec1-ikev1-isakmp-profile
!
crypto ipsec profile if-ipsec2-ipsec-profile
set security-association lifetime kilobytes disable
set security-association replay window-size 512
set transform-set if-ipsec2-ikev1-transform
set pfs group2
set isakmp-profile if-ipsec2-ikev1-isakmp-profile
!
!
!
!
!
!
!
!
!
interface Loopback65528
vrf forwarding 65528
ip address 192.168.1.1 255.255.255.255
!
interface Tunnel2
ip unnumbered GigabitEthernet2
no ip redirects
ipv6 unnumbered GigabitEthernet2
no ipv6 redirects
tunnel source GigabitEthernet2
tunnel mode sdwan
!
interface Tunnel3
ip unnumbered GigabitEthernet3
no ip redirects
ipv6 unnumbered GigabitEthernet3
no ipv6 redirects
tunnel source GigabitEthernet3
tunnel mode sdwan
!
interface Tunnel100001
vrf forwarding 10
ip address 169.254.0.22 255.255.255.252
ip mtu 1500
tunnel source 10.211.1.56
tunnel mode ipsec ipv4
tunnel destination 192.0.2.22
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec1-ipsec-profile
!
interface Tunnel100002
vrf forwarding 10
ip address 169.254.0.26 255.255.255.252
ip mtu 1500
tunnel source 10.211.1.56
tunnel mode ipsec ipv4
tunnel destination 192.0.2.23
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec2-ipsec-profile
!
interface GigabitEthernet1
vrf forwarding Mgmt-intf
ip dhcp client default-router distance 1
ip address dhcp client-id GigabitEthernet1
no ip redirects
load-interval 30
negotiation auto
arp timeout 1200
!
interface GigabitEthernet2
ip dhcp client default-router distance 1
ip address dhcp client-id GigabitEthernet2
no ip redirects
load-interval 30
negotiation auto
arp timeout 1200
!
interface GigabitEthernet3
ip dhcp client default-router distance 20
ip address dhcp client-id GigabitEthernet3
no ip redirects
load-interval 30
speed 1000
no negotiation auto
arp timeout 1200
!
router omp
!
router bgp 64550
bgp log-neighbor-changes
!
address-family ipv4 vrf 10
redistribute omp
propagate-aspath
neighbor 169.254.0.21 remote-as 64521
neighbor 169.254.0.21 ebgp-multihop 255
neighbor 169.254.0.21 activate
neighbor 169.254.0.21 send-community both
neighbor 169.254.0.21 route-map AWS_TGW_CSR_ROUTE_POLICY out
neighbor 169.254.0.25 remote-as 64521
neighbor 169.254.0.25 ebgp-multihop 255
neighbor 169.254.0.25 activate
neighbor 169.254.0.25 send-community both
neighbor 169.254.0.25 route-map AWS_TGW_CSR_ROUTE_POLICY out
maximum-paths eibgp 2
distance bgp 20 200 20
exit-address-family
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
ip as-path access-list 15 permit ^645[2-4][0-9]$
ip as-path access-list 25 permit .*
ip nat settings central-policy
ip nat route vrf 65528 0.0.0.0 0.0.0.0 global
no ip nat service H225
no ip nat service ras
no ip nat service rtsp udp
no ip nat service rtsp tcp
no ip nat service netbios-ns tcp
no ip nat service netbios-ns udp
no ip nat service netbios-ssn
no ip nat service netbios-dgm
no ip nat service ldap
no ip nat service sunrpc udp
no ip nat service sunrpc tcp
no ip nat service msrpc tcp
no ip nat service tftp
no ip nat service rcmd
no ip nat service pptp
no ip ftp passive
ip route 10.211.0.0 255.255.255.0 10.211.1.65
ip route 10.211.2.0 255.255.255.0 10.211.1.65
ip scp server enable
!
!
!
route-map AWS_TGW_CSR_ROUTE_POLICY deny 1
match as-path 15
!
route-map AWS_TGW_CSR_ROUTE_POLICY permit 11
match as-path 25
!
route-map AWS_TGW_CSR_ROUTE_POLICY deny 65535
!
!
!
!
!
!
control-plane
!
!
mgcp behavior rsip-range tgcp-only
mgcp behavior comedia-role none
mgcp behavior comedia-check-media-src disable
mgcp behavior comedia-sdp-force disable
!
mgcp profile default
!
!
!
!
!
!
line con 0
stopbits 1
speed 19200
line aux 0
line vty 0 4
transport input ssh
line vty 5 80
transport input ssh
!
nat64 translation timeout udp 300
nat64 translation timeout tcp 3600
call-home
! If contact email address in call-home is configured as sch-smart-licensing@cisco.com
! the email address configured in Cisco Smart License Portal will be used as contact email address to send SCH notifications.
contact-email-addr sch-smart-licensing@cisco.com
profile "CiscoTAC-1"
active
destination transport-method http
!
!
!
!
!
!
netconf-yang
netconf-yang feature candidate-datastore
end

DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#sh ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected

Gateway of last resort is 10.211.1.33 to network 0.0.0.0

S* 0.0.0.0/0 [1/0] via 10.211.1.33
10.0.0.0/8 is variably subnetted, 6 subnets, 3 masks
S 10.211.0.0/24 [1/0] via 10.211.1.65
C 10.211.1.32/27 is directly connected, GigabitEthernet2
L 10.211.1.56/32 is directly connected, GigabitEthernet2
C 10.211.1.64/27 is directly connected, GigabitEthernet3
L 10.211.1.89/32 is directly connected, GigabitEthernet3
S 10.211.2.0/24 [1/0] via 10.211.1.65
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#sh ip ro vrf 10

Routing Table: 10
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected

Gateway of last resort is not set

10.0.0.0/8 is variably subnetted, 9 subnets, 3 masks
m 10.11.3.0/24 [251/0] via 10.11.1.11, 3d07h, Sdwan-system-intf
m 10.12.3.0/24 [251/0] via 10.12.1.11, 3d07h, Sdwan-system-intf
m 10.12.10.11/32 [251/0] via 10.12.1.11, 3d07h, Sdwan-system-intf
B 10.25.0.0/16 [20/100] via 169.254.0.25, 3d14h
[20/100] via 169.254.0.21, 3d14h
m 10.64.0.0/16 [251/0] via 192.0.2.24, 3d07h, Sdwan-system-intf
[251/0] via 192.0.2.6, 3d07h, Sdwan-system-intf
m 10.103.0.0/16 [251/0] via 10.103.1.11, 3d07h, Sdwan-system-intf
m 10.111.0.0/16 [251/0] via 10.103.1.11, 3d07h, Sdwan-system-intf
m 10.112.0.0/16 [251/0] via 10.103.1.11, 3d07h, Sdwan-system-intf
m 10.131.0.0/16 [251/0] via 192.0.2.9, 15:30:32, Sdwan-system-intf
[251/0] via 192.0.2.8, 15:30:32, Sdwan-system-intf
169.254.0.0/16 is variably subnetted, 13 subnets, 3 masks
m 169.254.0.4/30 [251/0] via 192.0.2.8, 2d18h, Sdwan-system-intf
m 169.254.0.8/30 [251/0] via 192.0.2.8, 3d07h, Sdwan-system-intf
m 169.254.0.12/30 [251/0] via 192.0.2.9, 15:30:32, Sdwan-system-intf
m 169.254.0.16/30 [251/0] via 192.0.2.9, 15:30:32, Sdwan-system-intf
C 169.254.0.20/30 is directly connected, Tunnel100001
L 169.254.0.22/32 is directly connected, Tunnel100001
C 169.254.0.24/30 is directly connected, Tunnel100002
L 169.254.0.26/32 is directly connected, Tunnel100002
m 169.254.0.36/30 [251/0] via 192.0.2.6, 3d07h, Sdwan-system-intf
m 169.254.0.40/30 [251/0] via 192.0.2.6, 3d07h, Sdwan-system-intf
m 169.254.0.44/30 [251/0] via 192.0.2.24, 3d07h, Sdwan-system-intf
m 169.254.0.48/30 [251/0] via 192.0.2.24, 3d07h, Sdwan-system-intf
m 169.254.10.0/29 [251/0] via 10.103.1.11, 3d07h, Sdwan-system-intf
192.168.7.0/32 is subnetted, 1 subnets
m 192.168.7.7 [251/0] via 192.0.2.2, 3d06h, Sdwan-system-intf
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#sh sdwa
DC-AWS-EU-CGW1#sh sdwan bfd
DC-AWS-EU-CGW1#sh sdwan bfd sess
DC-AWS-EU-CGW1#sh sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
192.0.2.8 65 up private2 private1 10.211.1.56 10.211.0.68 12367 ipsec 7 1000 07:00:18 0
192.0.2.9 65 up private2 private1 10.211.1.56 10.211.0.180 12367 ipsec 7 1000 07:00:17 0
192.0.2.6 64 up private2 private2 10.211.1.56 10.211.2.41 12387 ipsec 7 1000 07:00:18 0
192.0.2.6 64 up private2 private1 10.211.1.56 10.211.2.76 12367 ipsec 7 1000 07:00:18 0
192.0.2.24 64 up private2 private2 10.211.1.56 10.211.2.154 12387 ipsec 7 1000 15:30:40 1
192.0.2.24 64 up private2 private1 10.211.1.56 10.211.2.176 12367 ipsec 7 1000 07:00:18 0
10.11.1.11 11 up private2 public-internet 10.211.1.56 192.0.2.13 12386 ipsec 7 1000 07:00:17 0
10.12.1.11 12 up private2 public-internet 10.211.1.56 192.0.2.14 12386 ipsec 7 1000 07:00:17 0
10.103.1.11 103 up private2 default 10.211.1.56 192.0.2.18 12346 ipsec 7 1000 07:00:18 0
10.103.1.12 103 up private2 default 10.211.1.56 192.0.2.19 12346 ipsec 7 1000 07:00:17 0
192.0.2.9 65 up private2 public-internet 10.211.1.56 192.0.2.20 12347 ipsec 7 1000 15:30:41 1
192.0.2.8 65 up private2 public-internet 10.211.1.56 192.0.2.21 12347 ipsec 7 1000 07:00:18 0
192.0.2.2 61 up private2 biz-internet 10.211.1.56 192.0.2.0 12347 ipsec 7 1000 07:00:18 0
192.0.2.2 61 up private2 private1 10.211.1.56 198.18.0.5 12367 ipsec 7 1000 06:59:31 0
192.0.2.8 65 up private1 private1 10.211.1.89 10.211.0.68 12367 ipsec 7 1000 22:50:11 2
192.0.2.9 65 up private1 private1 10.211.1.89 10.211.0.180 12367 ipsec 7 1000 22:50:16 2
192.0.2.6 64 up private1 private2 10.211.1.89 10.211.2.41 12387 ipsec 7 1000 07:00:22 0
192.0.2.6 64 up private1 private1 10.211.1.89 10.211.2.76 12367 ipsec 7 1000 22:50:01 2
192.0.2.24 64 up private1 private2 10.211.1.89 10.211.2.154 12387 ipsec 7 1000 07:00:23 0
192.0.2.24 64 up private1 private1 10.211.1.89 10.211.2.176 12367 ipsec 7 1000 22:50:10 2
10.11.1.11 11 down private1 public-internet 10.211.1.89 192.0.2.13 12386 ipsec 7 1000 NA 0
10.12.1.11 12 down private1 public-internet 10.211.1.89 192.0.2.14 12386 ipsec 7 1000 NA 0
10.103.1.11 103 down private1 default 10.211.1.89 192.0.2.18 12346 ipsec 7 1000 NA 0
10.103.1.12 103 down private1 default 10.211.1.89 192.0.2.19 12346 ipsec 7 1000 NA 0
192.0.2.9 65 down private1 public-internet 10.211.1.89 192.0.2.20 12347 ipsec 7 1000 NA 0
192.0.2.8 65 down private1 public-internet 10.211.1.89 192.0.2.21 12347 ipsec 7 1000 NA 0
192.0.2.2 61 down private1 biz-internet 10.211.1.89 192.0.2.0 12347 ipsec 7 1000 NA 0
192.0.2.2 61 down private1 private1 10.211.1.89 198.18.0.5 12367 ipsec 7 1000 NA 0

DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#
DC-AWS-EU-CGW1#sh ver
Cisco IOS XE Software, Version 17.04.01a
Cisco IOS Software [Bengaluru], Virtual XE Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 17.4.1a, RELEASE SOFTWARE (fc4)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2020 by Cisco Systems, Inc.
Compiled Fri 18-Dec-20 05:01 by mcpre


Cisco IOS-XE software, Copyright (c) 2005-2020 by cisco Systems, Inc.
All rights reserved. Certain components of Cisco IOS-XE software are
licensed under the GNU General Public License ("GPL") Version 2.0. The
software code licensed under GPL Version 2.0 is free software that comes
with ABSOLUTELY NO WARRANTY. You can redistribute and/or modify such
GPL code under the terms of GPL Version 2.0. For more details, see the
documentation or "License Notice" file accompanying the IOS-XE software,
or the applicable URL provided on the flyer accompanying the IOS-XE
software.


ROM: IOS-XE ROMMON

DC-AWS-EU-CGW1 uptime is 4 days, 47 minutes
Uptime for this control processor is 4 days, 49 minutes
System returned to ROM by reload
System image file is "bootflash:packages.conf"
Last reload reason: Unknown reason




This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.


Technology Package License Information:
Controller-managed

The current throughput level is 250000 kbps


Smart Licensing Status: Registration Not Applicable/Not Applicable

cisco C8000V (VXE) processor (revision VXE) with 2264734K/3075K bytes of memory.
Processor board ID 9SAQCJXHS8G
Router operating mode: Controller-Managed
3 Gigabit Ethernet interfaces
32768K bytes of non-volatile configuration memory.
7784912K bytes of physical memory.
11526144K bytes of virtual hard disk at bootflash:.

Configuration register is 0x2102

DC-AWS-EU-CGW1#
