BGP-Routen-Reflektion und mehrere Cluster-IDs
Inhalt
Einführung
Dieser Artikel beschreibt verschiedene Szenarien der Border Gateway Protocol (BGP)-Routen-Reflektion und der Verwendung mehrerer Cluster-IDs. Frühere Kenntnisse von BGP-Konzepten, insbesondere Clustern und Routen-Reflektion, werden vorausgesetzt.
Beschreibung der BGP-Routen-Reflektion
Ein BGP-Lautsprecher ist ein BGP-fähiger Router. Standardmäßig geben BGP-Lautsprecher iBGP-bezogenen Präfixen nicht an iBGP-Peers weiter - dies geschieht zur Vermeidung von Schleifen. RFC4456 führt die Funktion für die Routen-Reflektion ein, wodurch keine Full Mesh zwischen iBGP-Routern erforderlich ist. Wenn ein Routen-Reflektor ein Präfix reflektiert, wird ein optionales nicht-transitives Attribut namens CLUSTER_LIST erstellt/geändert, indem ihm eine eigene Cluster-ID hinzugefügt wird. Dieses Attribut wird für die Schleifenvermeidung verwendet: Wenn der Router eine Aktualisierung erhält, welche CLUSTER_LIST die eigene Cluster-ID des Routers enthält, wird diese Aktualisierung verworfen.
Standardmäßig ist die Cluster-ID auf die BGP-Router-ID festgelegt, kann aber auf einen beliebigen 32-Bit-Wert festgelegt werden. Die MCID-Funktion (Multiple Cluster ID) ermöglicht die Zuweisung von Cluster-IDs pro Nachbar. Daher gibt es drei Arten von Routen-Reflektionsszenarien.
- Zwischen Client und Nicht-Client
- Zwischen Clients im gleichen Cluster (clusterintern)
- Zwischen Clients in verschiedenen Clustern (clusterübergreifend)
Konfigurationsbeispiele für Routen-Reflektion
Nachfolgend sind einige Reflektionsszenarien für den Router und die entsprechenden Konfigurationsbeispiele aufgeführt.
Einzelner Cluster mit Standardeinstellungen
Abbildung 1
Die nachfolgende Konfiguration wurde für Router RR vorgenommen, der als Routen-Reflektor fungiert.
RR#show run | sec bgp router bgp 1 bgp log-neighbor-changes neighbor 10.0.10.2 remote-as 1 neighbor 10.0.10.2 route-reflector-client neighbor 10.0.20.2 remote-as 1 neighbor 10.0.20.2 route-reflector-client neighbor 10.0.40.2 remote-as 1
In diesem Fall sind S1PE1 und S1PE2 Clients von RR, während S2PE1 keine Clients sind. Bei herkömmlichen Designs ist ein Nicht-Client-Router ein Routen-Reflektor für Router der nächsten Hierarchieebene. In diesem Beispiel wird jedoch nur ein weiterer PE verwendet, um die Komplexität zu erhöhen.
RR#show ip bgp cluster-ids
Global cluster-id: 172.16.3.3 (configured: 0.0.0.0)
BGP client-to-client reflection: Configured Used
all (inter-cluster and intra-cluster): ENABLED
intra-cluster: ENABLED ENABLED
List of cluster-ids:
Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE
RR#sh ip bgp 172.16.1.1
BGP routing table entry for 172.16.1.1/32, version 2
Paths: (1 available, best #1, table default)
Advertised to update-groups:
1 2
Refresh Epoch 2
Local, (Received from a RR-client)
10.0.10.2 from 10.0.10.2 (172.16.1.1)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp update-group 1
BGP version 4 update-group 1, internal, Address Family: IPv4 Unicast
BGP Update version : 4/0, messages 0
Topology: global, highest version: 4, tail marker: 4
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 2, replicated 2, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 1 member:
10.0.40.2
RR#show ip bgp update-group 2
BGP version 4 update-group 2, internal, Address Family: IPv4 Unicast
BGP Update version : 4/0, messages 0
Route-Reflector Client
Topology: global, highest version: 4, tail marker: 4
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 3, replicated 6, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 2 members:
10.0.10.2 10.0.20.2
Diese Ausgaben zeigen, dass RR das Präfix 172.16.1.1/32 von S1PE1 empfängt und es für den Client S1PE2 und den Nicht-Client S2PE1 darstellt. In diesem speziellen Fall wird das Update auch an S1PE1 zurückgesendet, aber es geschieht, weil S1PE1 und S1PE2 die gleiche Routing-Richtlinie haben und daher dieselbe Update-Gruppe bilden.

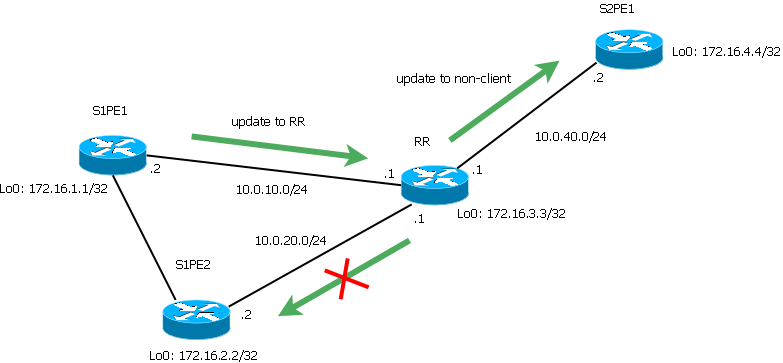

Einzelner Cluster mit deaktivierter Client-zu-Client-Reflektion
Abbildung 2
Die nachfolgende Konfiguration wurde für Router RR vorgenommen, der als Routen-Reflektor fungiert.
RR#show run | sec bgp router bgp 1 no bgp client-to-client reflection bgp log-neighbor-changes neighbor 10.0.10.2 remote-as 1 neighbor 10.0.10.2 route-reflector-client neighbor 10.0.20.2 remote-as 1 neighbor 10.0.20.2 route-reflector-client neighbor 10.0.40.2 remote-as 1
Nehmen wir an, AS1 ist teilweise vermascht: S1PE1 und S1PE2 bilden iBGP-Nachbarschaft (sie befinden sich beispielsweise auf demselben Standort und wir möchten die Aktualisierung der Netzwerkprozesse optimieren). In diesem Fall ist die Client-zu-Client-Reflektion deaktiviert, und es entspricht 172.16.1.1/32, die von S1PE1 nur an das Nicht-Client-Gerät S2PE1 gesendet wird.
RR#show ip bgp cluster-ids
Global cluster-id: 172.16.3.3 (configured: 0.0.0.0)
BGP client-to-client reflection: Configured Used
all (inter-cluster and intra-cluster): DISABLED
intra-cluster: ENABLED DISABLED
List of cluster-ids:
Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE
RR#show ip bgp 172.16.1.1
BGP routing table entry for 172.16.1.1/32, version 5
Paths: (1 available, best #1, table default, RIB-failure(17))
Advertised to update-groups:
1
Refresh Epoch 2
Local, (Received from a RR-client)
10.0.10.2 from 10.0.10.2 (172.16.1.1)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp update-group 1
BGP version 4 update-group 1, internal, Address Family: IPv4 Unicast
BGP Update version : 7/0, messages 0
Topology: global, highest version: 7, tail marker: 7
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 4, replicated 4, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 1 member:
10.0.40.2
Zwei Cluster, standortinterne und standortübergreifende Routen-Reflektion
Abbildung 3
Die nachfolgende Konfiguration wurde für Router RR vorgenommen, der als Routen-Reflektor fungiert.
RR#sh run | sec bgp router bgp 1 no bgp client-to-client reflection intra-cluster cluster-id 192.168.1.1 bgp log-neighbor-changes neighbor 10.0.10.2 remote-as 1 neighbor 10.0.10.2 cluster-id 192.168.1.1 neighbor 10.0.10.2 route-reflector-client neighbor 10.0.20.2 remote-as 1 neighbor 10.0.20.2 cluster-id 192.168.1.1 neighbor 10.0.20.2 route-reflector-client neighbor 10.0.40.2 remote-as 1 neighbor 10.0.40.2 cluster-id 192.168.2.2 neighbor 10.0.40.2 route-reflector-client neighbor 10.0.50.2 remote-as 1 neighbor 10.0.50.2 cluster-id 192.168.2.2 neighbor 10.0.50.2 route-reflector-client neighbor 10.0.70.2 remote-as 1
In diesem Fall bilden beide PEs an Standort 1 den Cluster 192.168.1.1, während beide PEs an Standort 2 den Cluster 192.168.2.2 bilden. S3PE1 ist ein Nicht-Client. PEs an Standort 1 verfügen über eine direkte iBGP-Sitzung, die clusterinterne Reflektion ist für Cluster 192.168.1.1 deaktiviert, aber dennoch für Cluster 192.168.2.2 aktiviert. Die clusterübergreifende Reflektion ist aktiviert.
RR#show ip bgp cluster-ids
Global cluster-id: 172.16.3.3 (configured: 0.0.0.0)
BGP client-to-client reflection: Configured Used
all (inter-cluster and intra-cluster): ENABLED
intra-cluster: ENABLED ENABLED
List of cluster-ids:
Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE
192.168.1.1 2 DISABLED DISABLED
192.168.2.2 2 ENABLED ENABLED
RR#show ip bgp 172.16.1.1
BGP routing table entry for 172.16.1.1/32, version 5
Paths: (1 available, best #1, table default, RIB-failure(17))
Advertised to update-groups:
3 5
Refresh Epoch 9
Local, (Received from a RR-client)
10.0.10.2 from 10.0.10.2 (172.16.1.1)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp update-group 3
BGP version 4 update-group 3, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 20, replicated 20, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 1 member:
10.0.70.2
RR#show ip bgp update-group 5
BGP version 4 update-group 5, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Route-Reflector Client
Configured with cluster-id 192.168.2.2
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 22, replicated 34, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 3, min 0
Minimum time between advertisement runs is 0 seconds
Has 2 members:
10.0.40.2 10.0.50.2
Das Präfix 172.16.1.1/32, das von S1PE1 empfangen wurde, wird für die Clients im Cluster 192.168.2.2 und für die Clients ohne Client übernommen. Gleichzeitig wird das von S2PE1 empfangene Präfix 172.16.4.4/32 für alle Clients und Nicht-Clients übernommen.
RR#show ip bgp 172.16.4.4
BGP routing table entry for 172.16.4.4/32, version 9
Paths: (1 available, best #1, table default, RIB-failure(17))
Advertised to update-groups:
3 4 5
Refresh Epoch 6
Local, (Received from a RR-client)
10.0.40.2 from 10.0.40.2 (172.16.4.4)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp update-group 3
BGP version 4 update-group 3, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 20, replicated 20, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 1 member:
10.0.70.2
RR#show ip bgp update-group 4
BGP version 4 update-group 4, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Route-Reflector Client
Configured with cluster-id 192.168.1.1
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 26, replicated 47, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 3, min 0
Minimum time between advertisement runs is 0 seconds
Has 2 members:
10.0.10.2 10.0.20.2
RR#show ip bgp update-group 5
BGP version 4 update-group 5, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Route-Reflector Client
Configured with cluster-id 192.168.2.2
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 22, replicated 34, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 3, min 0
Minimum time between advertisement runs is 0 seconds
Has 2 members:
10.0.40.2 10.0.50.2
Sie können die standortinterne Routen-Reflektion auch für Cluster 192.168.2.2 deaktivieren. In diesem Fall sollten die Clients in diesem Cluster jedoch über ein vollständiges Netz von iBGP-Sitzungen verfügen:
RR(config-router)#no bgp client-to-client reflection intra-cluster cluster-id 192.168.2.2
RR#sh ip bgp cluster-ids
Global cluster-id: 172.16.3.3 (configured: 0.0.0.0)
BGP client-to-client reflection: Configured Used
all (inter-cluster and intra-cluster): ENABLED
intra-cluster: ENABLED ENABLED
List of cluster-ids:
Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE
192.168.1.1 2 DISABLED DISABLED
192.168.2.2 2 DISABLED DISABLED
Die standortinterne Reflektion kann auch für alle Cluster deaktiviert werden:
RR(config-router)#no bgp client-to-client reflection intra-cluster cluster-id any
Zwei Cluster, keine Client-to-Client-Reflektion
Abbildung 4
Die nachfolgende Konfiguration wurde für Router RR vorgenommen, der als Routen-Reflektor fungiert.
RR#show run | sec bgp router bgp 1 no bgp client-to-client reflection bgp log-neighbor-changes neighbor 10.0.10.2 remote-as 1 neighbor 10.0.10.2 cluster-id 192.168.1.1 neighbor 10.0.10.2 route-reflector-client neighbor 10.0.20.2 remote-as 1 neighbor 10.0.20.2 cluster-id 192.168.1.1 neighbor 10.0.20.2 route-reflector-client neighbor 10.0.40.2 remote-as 1 neighbor 10.0.40.2 cluster-id 192.168.2.2 neighbor 10.0.40.2 route-reflector-client neighbor 10.0.50.2 remote-as 1 neighbor 10.0.50.2 cluster-id 192.168.2.2 neighbor 10.0.50.2 route-reflector-client neighbor 10.0.70.2 remote-as 1
Es ist möglich, sowohl clusterinterne als auch clusterübergreifende Reflektion zu deaktivieren. In diesem Fall wird nur die Reflektion zwischen Clients und Nicht-Clients durchgeführt.
RR#show ip bgp cluster-ids Global cluster-id: 172.16.3.3 (configured: 0.0.0.0) BGP client-to-client reflection: Configured Used all (inter-cluster and intra-cluster): DISABLED intra-cluster: ENABLED DISABLED List of cluster-ids: Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE 192.168.1.1 2 ENABLED DISABLED 192.168.2.2 2 ENABLED DISABLED
RR#show ip bgp 172.16.1.1
BGP routing table entry for 172.16.1.1/32, version 5
Paths: (1 available, best #1, table default, RIB-failure(17))
Advertised to update-groups:
3
Refresh Epoch 9
Local, (Received from a RR-client)
10.0.10.2 from 10.0.10.2 (172.16.1.1)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp 172.16.4.4
BGP routing table entry for 172.16.4.4/32, version 9
Paths: (1 available, best #1, table default, RIB-failure(17))
Advertised to update-groups:
3
Refresh Epoch 6
Local, (Received from a RR-client)
10.0.40.2 from 10.0.40.2 (172.16.4.4)
Origin IGP, metric 0, localpref 100, valid, internal, best
rx pathid: 0, tx pathid: 0x0
RR#show ip bgp update-group 3
BGP version 4 update-group 3, internal, Address Family: IPv4 Unicast
BGP Update version : 11/0, messages 0
Topology: global, highest version: 11, tail marker: 11
Format state: Current working (OK, last not in list)
Refresh blocked (not in list, last not in list)
Update messages formatted 20, replicated 20, current 0, refresh 0, limit 1000
Number of NLRIs in the update sent: max 1, min 0
Minimum time between advertisement runs is 0 seconds
Has 1 member:
10.0.70.2
Die Präfixe 172.16.1.1/32 und 172.16.4.4/32 stammen von den Clustern 192.168.1.1 und 192.168.2.2. Beide Präfixe werden nur auf das Nicht-Client-S3PE1 reflektiert. In diesem Fall müssen alle Clients vollständig vermascht sein. Im Allgemeinen sind MCIDs in diesem speziellen Szenario nicht wirklich sinnvoll (das gleiche Verhalten könnte mit einem einzelnen Cluster erreicht werden), aber sie können trotzdem verwendet werden, wenn Sie unterschiedliche Cluster-Listen für Routen verschiedener Nachbarn haben möchten.
Cluster-Liste und Loop Prevention
Wenn RR ein Präfix abbildet, fügt er dem optionalen nicht transitiven Attribut CLUSTER_LIST Cluster-ID hinzu. Außerdem wird das optionale nicht transitive Attribut ORIGINATOR_ID auf die Router-ID des Peers festgelegt, der dem RR das Präfix angekündigt hat.
Wenn MCIDs verwendet werden und der RR das Präfix wiedergibt, wird die Cluster-ID verwendet, die für den Peer konfiguriert wurde, der dem RR das Präfix angekündigt hat. Wenn auf diesem Peer keine spezifische Cluster-ID konfiguriert ist, wird die globale Cluster-ID verwendet.
Schauen wir uns einige Beispiele an. Bei RR sind alle Formen der Routen-Reflektion aktiviert. Die globale Cluster-ID lautet 172.16.3.3, die Cluster-IDs 192.168.1.1 und 192.168.2.2 sind auf PEs an Standort 1 bzw. an Standort 2 festgelegt (siehe Topologiediagramm oben).
RR#show ip bgp cluster-ids Global cluster-id: 172.16.3.3 (configured: 0.0.0.0) BGP client-to-client reflection: Configured Used all (inter-cluster and intra-cluster): ENABLED intra-cluster: ENABLED ENABLED List of cluster-ids: Cluster-id #-neighbors C2C-rfl-CFG C2C-rfl-USE 192.168.1.1 2 ENABLED ENABLED 192.168.2.2 2 ENABLED ENABLED
Reflektion zwischen Client und Nicht-Client
S2PE3#show ip bgp 172.16.1.1
BGP routing table entry for 172.16.1.1/32, version 2
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.10.2 (metric 20) from 10.0.70.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, best
Originator: 172.16.1.1, Cluster list: 192.168.1.1
rx pathid: 0, tx pathid: 0x0
S2PE3#show ip bgp 172.16.4.4
BGP routing table entry for 172.16.4.4/32, version 4
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.40.2 (metric 20) from 10.0.70.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, best
Originator: 172.16.4.4, Cluster list: 192.168.2.2
rx pathid: 0, tx pathid: 0x0
Das Präfix 172.16.1.1/32 für Nicht-Client-Geräte wird vom Cluster 192.168.1.1 generiert. Die Cluster-ID 192.168.1.1 wird der Cluster-Liste hinzugefügt. Es erhält auch das Präfix 172.16.4.4/32, das vom Cluster 192.168.2.2 stammt - die Cluster-ID 192.168.2.2 wird der Cluster-Liste hinzugefügt.
S1PE1#show ip bgp 172.16.6.6
BGP routing table entry for 172.16.6.6/32, version 5
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.70.2 (metric 20) from 10.0.10.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, best
Originator: 172.16.6.6, Cluster list: 172.16.3.3
rx pathid: 0, tx pathid: 0x0
Der Client S1PE1 empfängt das Präfix 172.16.6.6/32, das von einem Nicht-Client stammt. Die globale Cluster-ID 172.16.3.3 wird der Cluster-Liste hinzugefügt.
Clusterinterne Reflektion
S1PE2#show ip bgp 172.16.1.1/32
BGP routing table entry for 172.16.1.1/32, version 8
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.10.2 (metric 20) from 10.0.20.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal
Originator: 172.16.1.1, Cluster list: 192.168.1.1
rx pathid: 0, tx pathid: 0
S1PE2 gehört zum Cluster 192.168.1.1 und empfängt das Präfix 172.16.1.1/32, das von S1PE1 stammt und ebenfalls zum Cluster 192.168.1.1 gehört. Die Cluster-ID 192.168.1.1 wird der Cluster-Liste hinzugefügt.
Clusterübergreifende Reflektion
S2PE1#show ip bgp 172.16.1.1/32
BGP routing table entry for 172.16.1.1/32, version 4
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.10.2 (metric 20) from 10.0.40.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, best
Originator: 172.16.1.1, Cluster list: 192.168.1.1
rx pathid: 0, tx pathid: 0x0
S1PE1#sh ip bgp 172.16.4.4/32
BGP routing table entry for 172.16.4.4/32, version 4
Paths: (1 available, best #1, table default, RIB-failure(17))
Not advertised to any peer
Refresh Epoch 1
Local
10.0.40.2 (metric 20) from 10.0.10.1 (172.16.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, best
Originator: 172.16.4.4, Cluster list: 192.168.2.2
rx pathid: 0, tx pathid: 0x0
S2PE1 gehört zum Cluster 192.168.2.2 und empfängt das Präfix 172.16.1.1/32, das vom Cluster 192.168.1.1 stammt. Die Cluster-ID ist auf 192.168.1.1 festgelegt.
S1PE1 gehört zum Cluster 192.168.1.1 und empfängt das Präfix 172.16.4.4/32, das vom Cluster 192.168.2.2 stammt. Die Cluster-ID ist auf 192.168.2.2 festgelegt.
MCIDs und Loop Prevention
Wenn der Router das Update für das Präfix erhält, dessen Clusterliste die eigene Cluster-ID des Routers enthält, wird das Update verworfen. Wenn MCIDs verwendet werden, wird eine Aktualisierung mit einer konfigurierten Cluster-ID (global oder pro Nachbar) verworfen.
Feedback
