Optimierung des AnyConnect Split-Tunnels für Microsoft Office 365/WebEx

Einleitung

In diesem Dokument wird beschrieben, wie Sie eine ASA mit Einstellungen konfigurieren, um Datenverkehr, der an Microsoft Office 365 (Microsoft Teams) und Cisco WebEx gerichtet ist, von der VPN-Verbindung auszuschließen.

Hintergrundinformationen

Bei der Konfiguration der Adaptive Security Appliance (ASA) sind für AnyConnect-Clients, die die Appliance unterstützen, auch Ausschlüsse von Netzwerkadressen und dynamische Ausschlüsse auf Basis von vollqualifizierten Domänennamen (FQDN) möglich.

Split-Tunneling

Die ASA muss so konfiguriert werden, dass die angegebene Liste der IPv4- und IPv6-Ziele, die aus dem Tunnel ausgeschlossen werden sollen, ausgeschlossen wird. Leider ist die Adressliste dynamisch und kann sich ändern. Im Abschnitt "Konfiguration" finden Sie ein Python-Skript und einen Link zu einer Online-Python-Read-Eval-Print-Schleife (REPL), mit der die Liste abgerufen und eine Beispielkonfiguration generiert werden kann.

Dynamisches Split Tunneling

Zusätzlich zur Split-Exclude-Netzwerkadressliste wurde dynamisches Split-Tunneling in AnyConnect 4.6 für Windows und Mac hinzugefügt. Beim dynamischen Split-Tunneling wird der FQDN verwendet, um zu bestimmen, ob die Verbindung über den Tunnel verlaufen kann. Das Python-Skript bestimmt außerdem die FQDNs der Endpunkte, die den benutzerdefinierten AnyConnect-Attributen hinzugefügt werden sollen.

Konfiguration

Führen Sie dieses Skript entweder in einer Python 3 REPL oder in einer öffentlichen REPL-Umgebung wie AnyConnectO365DynamicExclude aus.

import urllib.request
import uuid
import json
import re


def print_acl_lines(acl_name, ips, section_comment):
    slash_to_mask = (
        "0.0.0.0",
        "192.0.2.1",
        "192.0.2.1",
        "10.224.0.0",
        "10.240.0.0",
        "10.248.0.0",
        "10.252.0.0",
        "10.254.0.0",
        "10.255.0.0",
        "10.255.128.0",
        "10.255.192.0",
        "10.255.224.0",
        "10.255.240.0",
        "10.255.248.0",
        "10.255.252.0",
        "10.255.254.0",
        "10.255.255.0",
        "10.255.255.128",
        "10.255.255.192",
        "10.255.255.224",
        "10.255.255.240",
        "10.255.255.248",
        "10.255.255.252",
        "10.255.255.254",
        "10.255.255.255",
        "10.255.255.255",
        "10.255.255.255",
        "10.255.255.255",
        "10.255.255.240",
        "10.255.255.248",
        "10.255.255.252",
        "10.255.255.254",
        "10.255.255.255",
    )
    print(
        "access-list {acl_name} remark {comment}".format(
            acl_name=acl_name, comment=section_comment
        )
    )
    for ip in sorted(ips):
        if ":" in ip:
            # IPv6 address
            print(
                "access-list {acl_name} extended permit ip {ip} any6".format(
                    acl_name=acl_name, ip=ip
                )
            )
        else:
            # IPv4 address.  Convert to a mask
            addr, slash = ip.split("/")
            slash_mask = slash_to_mask[int(slash)]
            print(
                "access-list {acl_name} extended permit ip {addr} {mask} any4".format(
                    acl_name=acl_name, addr=addr, mask=slash_mask
                )
            )


# Fetch the current endpoints for O365
http_res = urllib.request.urlopen(
    url="https://endpoints.office.com/endpoints/worldwide?clientrequestid={}".format(
        uuid.uuid4()
    )
)
res = json.loads(http_res.read())
o365_ips = set()
o365_fqdns = set()
for service in res:
    if service["category"] == "Optimize":
        for ip in service.get("ips", []):
            o365_ips.add(ip)
        for fqdn in service.get("urls", []):
            o365_fqdns.add(fqdn)

# Generate an acl for split excluding For instance
print("##### Step 1: Create an access-list to include the split-exclude networks\n")
acl_name = "ExcludeSass"
# O365 networks
print_acl_lines(
    acl_name=acl_name,
    ips=o365_ips,
    section_comment="v4 and v6 networks for Microsoft Office 365",
)
# Microsoft Teams
# https://docs.microsoft.com/en-us/office365/enterprise/office-365-vpn-implement-split-tunnel#configuring-and-securing-teams-media-traffic
print_acl_lines(
  acl_name=acl_name,
  ips=["10.107.60.1/32"],
  section_comment="v4 address for Microsoft Teams"
)
# Cisco Webex - Per https://help.webex.com/en-us/WBX000028782/Network-Requirements-for-Webex-Teams-Services
webex_ips = [
    "10.68.96.1/19",
    "10.114.160.1/20",
    "10.163.32.1/19",
    "192.0.2.1/18",
    "192.0.2.2/19",
    "198.51.100.1/20",
    "203.0.113.1/19",
    "203.0.113.254/19",
    "203.0.113.2/19",
    "172.29.192.1/19",
    "203.0.113.1/20",
    "10.26.176.1/20",
    "10.109.192.1/18",
    "10.26.160.1/19",
]
print_acl_lines(
    acl_name=acl_name,
    ips=webex_ips,
    section_comment="IPv4 and IPv6 destinations for Cisco Webex",
)

# Edited. April 1st 2020
# Per advice from Microsoft they do NOT advise using dynamic split tunneling for their properties related to Office 365
#
print(
    "\n\n##### Step 2: Create an Anyconnect custom attribute for dynamic split excludes\n"
)
print("SKIP.  Per Microsoft as of April 2020 they advise not to dynamically split fqdn related to Office365")
#print(
#    """
#webvpn
#  anyconnect-custom-attr dynamic-split-exclude-domains description dynamic-split-exclude-domains
#
#anyconnect-custom-data dynamic-split-exclude-domains saas {}
#""".format(
#        ",".join([re.sub(r"^\*\.", "", f) for f in o365_fqdns])
#    )
#)
#
print("\n##### Step 3: Configure the split exclude in the group-policy\n")
print(
    """
group-policy GP1 attributes
 split-tunnel-policy excludespecified
 ipv6-split-tunnel-policy excludespecified
 split-tunnel-network-list value {acl_name}
""".format(
        acl_name=acl_name
    )
)

Hinweis: Microsoft empfiehlt, Datenverkehr, der für wichtige Office 365-Dienste bestimmt ist, aus dem Bereich der VPN-Verbindung auszuschließen, indem Split-Tunneling mit den veröffentlichten IPv4- und IPv6-Adressbereichen konfiguriert wird. Um eine optimale Leistung und eine effiziente Nutzung der VPN-Kapazität zu erzielen, kann der Datenverkehr zu diesen dedizierten IP-Adressbereichen von Office 365 Exchange Online, SharePoint Online und Microsoft Teams (in der Microsoft-Dokumentation als "Kategorie optimieren" bezeichnet) direkt außerhalb des VPN-Tunnels weitergeleitet werden. Detailliertere Informationen zu dieser Empfehlung finden Sie unter Optimize Office 365 connectivity for remote users using VPN split tunneling.

Hinweis: Microsoft Teams ist seit Anfang April 2020 davon abhängig, dass der IP-Bereich 10.107.60.1/32 aus dem Tunnel ausgeschlossen werden muss. Weitere Informationen finden Sie unter Konfigurieren und Sichern des Medienverkehrs von Teams.

Verifizierung

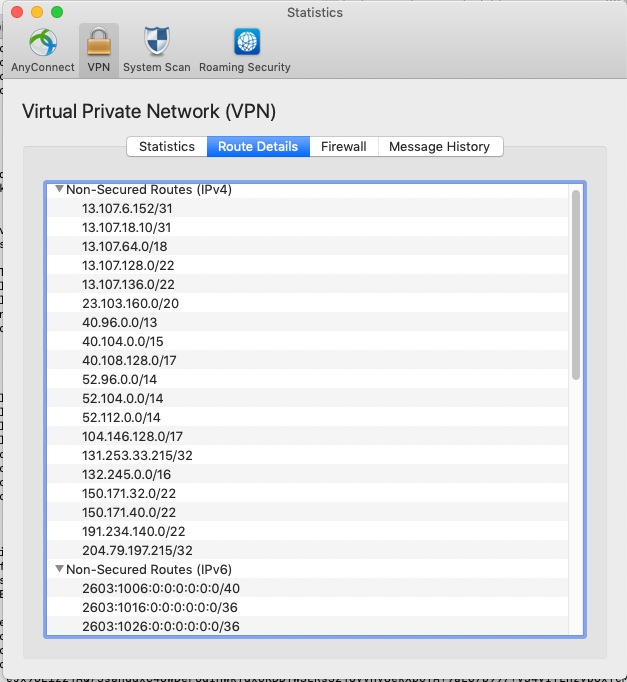

Sobald ein Benutzer verbunden ist, werden die nicht sicheren Routen mit den in der ACL bereitgestellten Adressen sowie der Ausschlussliste für dynamische Tunnel ausgefüllt.
