Sicherung eines Flexconnect AP-Switch-Ports mit Dot1x

Einleitung

In diesem Dokument wird die Konfiguration zum Sichern von Switch-Ports beschrieben, bei denen sich FlexConnect Access Points (AP) mit Dot1x authentifizieren.

Voraussetzungen

Anforderungen

Cisco empfiehlt, dass Sie über Kenntnisse in folgenden Bereichen verfügen:

• FlexConnect auf Wireless LAN Controller (WLC)
• 802.1x auf Cisco Switches
• Network Edge Authentication Topology (NEAT)

Verwendete Komponenten

Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:

• WS-C3560CX-8PC-S, 15.2(4)E1

• AIR-CT-2504-K9, 8.2.141,0
• Identity Service Engine (ISE) 2.0
• IOS-basierte Access Points (Serie x500, x600, x700)

Auf dem AP-Betriebssystem basierende Wave 2-APs unterstützen zum Zeitpunkt dieses Schreibens keinen Flexconnect-Trunk dot1x.

Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die möglichen Auswirkungen aller Befehle kennen.

Konfigurieren

Netzwerkdiagramm



In dieser Konfiguration fungiert der Access Point als 802.1x-Komponente und wird vom Switch mithilfe von EAP-FAST gegen ISE authentifiziert. Sobald der Port für die 802.1x-Authentifizierung konfiguriert ist, lässt der Switch den Datenverkehr, der nicht 802.1x-Datenverkehr ist, erst durch den Port, wenn sich das mit dem Port verbundene Gerät erfolgreich authentifiziert hat.

Sobald sich der Access Point erfolgreich über die ISE authentifiziert, empfängt der Switch das Cisco VSA-Attribut "device-traffic-class=switch" und verschiebt den Port automatisch zum Trunk.

Wenn der WAP den FlexConnect-Modus unterstützt und lokal geswitchte SSIDs konfiguriert sind, kann er getaggten Datenverkehr senden. Stellen Sie sicher, dass die VLAN-Unterstützung auf dem Access Point aktiviert ist und das richtige native VLAN konfiguriert ist.

AP-Konfiguration:

1. Wenn der Access Point bereits mit dem WLC verbunden ist, wechseln Sie zur Registerkarte Wireless, und klicken Sie auf den Access Point. Wechseln Sie zum Feld Anmeldedaten, und aktivieren Sie unter der Überschrift 802.1x Supplicant Credentials (Anmeldeinformationen für Komponente 802.1x) das Kontrollkästchen Over-ride Global Credentials (Globale Anmeldedaten überschreiben), um den 802.1x-Benutzernamen und das Kennwort für diesen Access Point festzulegen.

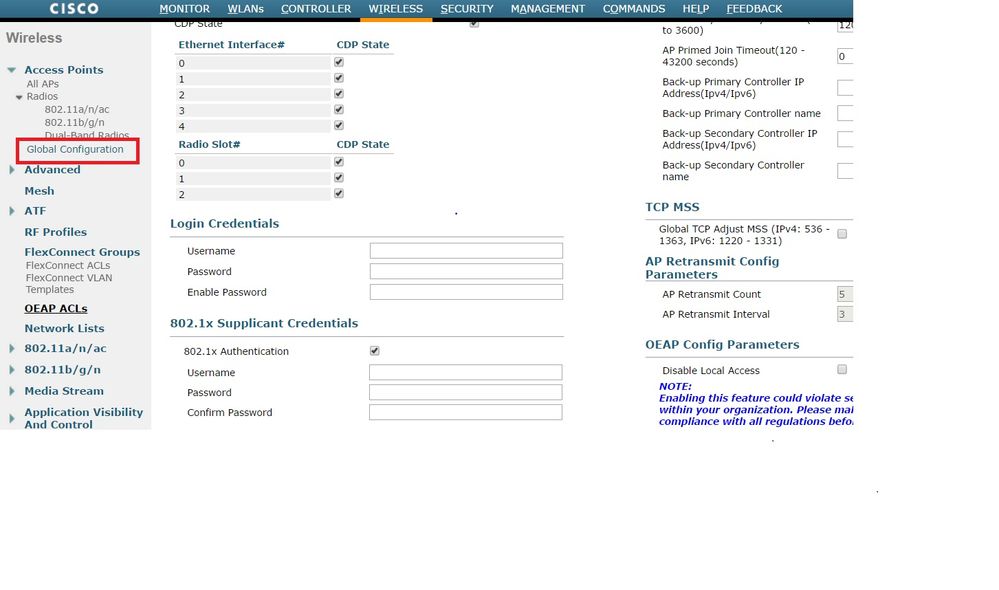

Sie können auch einen gemeinsamen Benutzernamen und ein gemeinsames Kennwort für alle Access Points festlegen, die über das Menü "Global Configuration" mit dem WLC verbunden werden.

2. Wenn der Access Point noch keinem WLC beigetreten ist, müssen Sie die Anmeldedaten in der LAP festlegen und den folgenden CLI-Befehl verwenden:

LAP#debug capwap console cli
LAP#capwap ap dot1x Benutzername <Benutzername> Kennwort <Kennwort>

Switch-Konfiguration

1. Globale Aktivierung von dot1x auf dem Switch und Hinzufügen des ISE-Servers zum Switch

aaa neues Modell

!
aaa authentication dot1x Standardgruppenradius

!
Standardgruppenradius des AAA-Autorisierungsnetzwerks

!

dot1x System-Authentifizierungssteuerung

!

Radius-Server ISE
address ipv4 10,48.39,161 auth-port 1645 acct-port 1646
  Taste 7 123A0C0411045D5679

2. Konfigurieren Sie jetzt den AP-Switch-Port

interface GigabitEthernet0/4
Switch-Port-Zugriff VLAN 231
switchport trunk allowed vlan 231.232
Zugriff auf Switch-Port-Modus
Authentifizierung Host-Modus Multi-Host
Authentifizierungsreihenfolge dot1x
Authentifizierung, Port-Steuerung, Automatisch
dot1x-Seiten-Authentifizierer
Spanning-Tree Portfast Edge

ISE-Konfiguration:

1. Auf der ISE kann NEAT einfach für das AP-Autorisierungsprofil aktiviert werden, um das richtige Attribut festzulegen. Auf anderen RADIUS-Servern können Sie das Attribut jedoch manuell konfigurieren.

---

2. Auf der ISE müssen außerdem die Authentifizierungsrichtlinie und die Autorisierungsrichtlinie konfiguriert werden. In diesem Fall treffen wir die Standard-Authentifizierungsregel, die mit Punkt1x verkabelt ist, aber man kann sie je nach Anforderung anpassen.

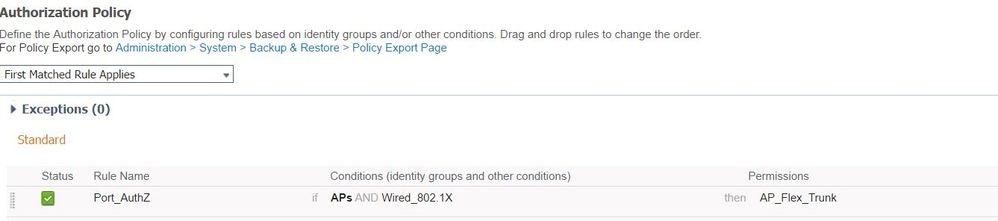

Wie bei der Autorisierungsrichtlinie (Port_AuthZ) haben wir in diesem Fall die AP-Anmeldeinformationen zu einer Benutzergruppe (APs) hinzugefügt und das Autorisierungsprofil (AP_Flex_Trunk) auf dieser Grundlage weitergeleitet.

Überprüfung

Nutzen Sie diesen Abschnitt, um zu überprüfen, ob Ihre Konfiguration ordnungsgemäß funktioniert.

1. Auf dem Switch kann once den Befehl "debug authentication feature autocfg all" verwenden, um zu überprüfen, ob der Port auf den Trunk-Port verschoben wird oder nicht.

Feb. 20, 12:34:18.119: %LINK-3-UPDOWN: Interface GigabitEthernet0/4, Statusänderung auf "up" (aktiv)
Feb 20 12:34:19.12: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/4, change state to up
akshat_sw#
akshat_sw#
20.02.12 12:38:11.13: AUTH-FEAT-AUTOCFG-EVENT: In dot1x AutoCfg start_fn, epm_handle: 3372220456
20.02.12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [588d.0997.061d, Gi0/4] Gerätetyp = Switch
20. Februar 12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [588d.0997.061d, Gi0/4] neuer Client
20. Feb. 12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Internal Autocfg Macro Application Status: 1
20. Feb. 12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Gerätetyp: 2
20. Feb. 12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Automatische Konfiguration: stp hat port_config 0x85777D8
20. Feb. 12:38:11.113: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Auto-config: stp port_config has bpdu guard_config 2
20.02.12 12:38:11.16: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Anwendung von auto-cfg auf den Port.
20. Februar 12:38:11.116: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] VLAN: 231 VLAN-Str: 231
20. Februar 12:38:11.116: AUTH-FEAT-AUTOCFG-EVENT: [Gi0/4] Makro dot1x_autocfg_supp wird angewendet
20.02.12:38:11.116: Anwendungsbefehl... 'no switchport access vlan 231' bei Gi0/4
20.02.128 12:38:11.127: Anwendungsbefehl... 'no switchport nonegotiate' bei Gi0/4
20.02.120 12:38:11.127: Befehl wird angewendet ... 'switchport mode trunk' bei Gi0/4
20.02.12:38:11.134: Anwendungsbefehl... 'switchport trunk native vlan 231' bei Gi0/4
20.02.12:38:11.134: "Spanning-tree portfast trunk" bei Gi0/4 wird angewendet
Feb 20 12:38:12.120: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/4, change state to down
Feb 20 12:38:15.139: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/4, change state to up

2. Die Ausgabe von "show run int g0/4" zeigt an, dass der Port in einen Trunk-Port geändert wurde.

Aktuelle Konfiguration: 295 Bytes
!
interface GigabitEthernet0/4
switchport trunk allowed vlan 231.232.239
switchport trunk native vlan 231
Trunk im Switchport-Modus
Authentifizierung Host-Modus Multi-Host
Authentifizierungsreihenfolge dot1x
Authentifizierung, Port-Steuerung, Automatisch
dot1x-Seiten-Authentifizierer
Spanning-Tree-Portfast-Edge-Trunk
Ende

3. Auf der ISE können Sie unter Operations > Radius Livelogs (Betriebsprozesse > Radius-Protokolle) festlegen, dass die Authentifizierung erfolgreich ist und das richtige Autorisierungsprofil übertragen wird.

4. Wenn wir einen Client danach verbinden, wird dessen MAC-Adresse auf dem AP-Switch-Port im Client-VLAN 232 erfasst.

akshat_sw#sh MAC-Adresstabelle int g0/4
MAC-Adresstabelle
-------------------------------------------

VLAN MAC-Adresstyp Ports
---- ----------- -------- -----
231 588d.0997.061d STATIC Gi0/4 - AP
232 c0ee.fbd7.8824 DYNAMIC Gi0/4 - Client

Auf dem WLC ist im Client-Detail zu sehen, dass dieser Client zum VLAN 232 gehört und die SSID lokal geswitcht ist. Hier ist ein Ausschnitt.

(Cisco Controller) >Client-Detail anzeigen c0:ee:fb:d7:88:24
Client-MAC-Adresse............................... c0:ee:fb:d7:88:24
Client-Benutzername ................................. –
AP-MAC-Adresse................................... b4:14:89:82:cb:90
AP-Name.......................................... Aks_desk_3502
AP-Funksteckplatz-ID................................. 1
Client-Status..................................... Zugeordnet
Client-Benutzergruppe................................
Client NAC OOB-Status............................. Zugriff
Wireless LAN-ID.................................. 2
Name des Wireless LAN-Netzwerks (SSID)................. Port-Auth
Name des WLAN-Profils........................ Port-Authentifizierung
Hotspot (802.11u)................................ Nicht unterstützt
BSSID............................................ b4:14:89:82:cb:9f
Verbunden für ................................... 42 Sekunden
Kanal.......................................... 44
IP-Adresse....................................... 192.168.232.90
Gateway-Adresse.................................. 192.168.232.1
Netzmaske.......................................... 255.255.255.0
Zuordnungs-ID................................... 1
Authentifizierungsalgorithmus......................... Offenes System
Ursachencode...................................... 1
Statuscode...................................... 0

FlexConnect Data Switching....................... Lokal
FlexConnect DHCP-Status.......................... Lokal
FlexConnect VLAN-basiertes zentrales Switching......... Nein
FlexConnect-Authentifizierung....................... Zentrale
FlexConnect Central Association.................. Nein
FlexConnect VLAN NAME............................ vlan 232
Quarantäne-VLAN.................................. 0
Zugriffs-VLAN...................................... 232
Lokales Bridging VLAN.............................. 232

Fehlerbehebung

In diesem Abschnitt finden Sie Informationen zur Behebung von Fehlern in Ihrer Konfiguration.

• Wenn die Authentifizierung fehlschlägt, verwenden Sie debug dot1x, debug authentication-Befehle.
• Wenn der Port nicht in den Trunk verschoben wird, geben Sie den Befehl debug authentication feature autocfg all ein.
• Stellen Sie sicher, dass der Multi-Host-Modus (Authentifizierungs-Host-Modus Multi-Host) konfiguriert ist. Multi-Host muss aktiviert sein, um Client-MAC-Adressen für drahtlose Verbindungen zuzulassen.
• Der Befehl "aaa authentication network" muss konfiguriert werden, damit der Switch die von der ISE gesendeten Attribute akzeptiert und anwendet.

Cisco IOS-basierte Access Points unterstützen nur TLS 1.0. Dies kann zu Problemen führen, wenn der RADIUS-Server so konfiguriert ist, dass er nur TLS 1.2 802.1X-Authentifizierungen zulässt

Referenzen

Konfigurieren der dot1x-Komponente mit AP und einem 9800 WLC
