The MQC Hierarchical Queuing with 3 Level Scheduler feature provides a flexible packet scheduling and queuing system in which you can specify how excess bandwidth is to be allocated among the subscriber (logical) queues.
Release |
Modification |
12.2(31)SB2 |
This feature was introduced and implemented on the Cisco 10000 series router for the PRE3. |
Use Cisco Feature Navigator to find information about platform support and Cisco IOS software image support. Access Cisco Feature Navigator at http://www.cisco.com/go/fn . You must have an account on Cisco.com. If you do not have an account or have forgotten your username or password, click Cancel at the login dialog box and follow the instructions that appear.
Traffic classes must be configured on the router using the class-map command.
Note | The two-level scheduler allocates an equal share of interface bandwidth to each VLAN. After the two-level scheduler serves priority services, best-effort traffic from a VLAN uses the remaining bandwidth. If priority traffic is not configured, instead of proportionally allocating the remaining bandwidth available to each VLAN, the two-level scheduler allocates the entire interface bandwidth to the VLAN’s best-effort traffic. |
The MQC Hierarchical Queuing with 3 Level Scheduler feature provides a flexible packet scheduling and queuing system in which you can specify how excess bandwidth is to be allocated among the subscriber queues and logical interfaces. Rather than allocating an implicit minimum bandwidth guarantee to each queue, the three-level scheduler uses the bandwidth-remaining ratio parameter to allocate unused bandwidth to each logical queue. The three-level scheduler services queues based on the following user-configurable parameters:
Note | At the class level, the router converts the values specified in the bandwidth bps and bandwidth remaining percent commands to a bandwidth-remaining ratio value. The router does not allow you to configure the bandwidth bps and bandwidth remaining percent commands on the physical and logical layers. |
The three-level scheduler on the PRE3 supports priority propagation by propagating the priority guarantees you configure for subscriber services down to the logical interface level. Therefore, the priority traffic is serviced first at the logical and class level. After servicing the priority traffic bandwidth, the three-level scheduler allocates unused bandwidth to the logical queues based on the configured bandwidth-remaining ratio. In this default case, the three-level scheduler allocates an equal share of the unused bandwidth to each logical queue.
The three-level scheduler supports shaping and scheduling only on the egress interface. The bandwidth command must be configured as a percentage of the available bandwidth or as an absolute bandwidth. You cannot concurrently configure the bandwidth and bandwidth remaining commands on the same class queue or the same policy map.
For more information about the bandwidth-remaining ratio, see the Distribution of Remaining Bandwidth Using Ratio feature module.
The Modular Quality of Service Command-Line Interface (MQC) is designed to simplify the configuration of Quality of Service (QoS) on Cisco routers and switches by defining a common command syntax and resulting set of QoS behaviors across platforms. This model replaces the previous model of defining unique syntaxes for each QoS feature and for each platform.
The MQC contains the following three steps:
For more information about MQC, see the Modular Quality of Service Command-Line Interface document.
As shown in the figure below, the three-level scheduler uses the following scheduling hierarchy to allocate bandwidth for subscriber traffic:
The figure above provides an example of how the scheduling hierarchy can apply to Ethernet and ATM topologies. For Ethernet, you cannot oversubscribe the Queue-in-Queue (qinq) into the interface. For ATM, you cannot oversubscribe the virtual path (VP) into the interface.
Scheduling Hierarchy |
Ethernet |
ATM |
---|---|---|
Class layer (virtual time) |
MQC-defined queues |
MQC-defined queues |
Logical layer (virtual time) |
VLAN (inner tag) |
Virtual channel (VC) |
Session |
||
Physical (real time) |
Queue-in-Queue (outer tag) |
Virtual path (VP) |
VLAN (inner tag), if session is the logical layer identifier |
By using VP and VC scheduling with existing Cisco 10000 ATM line cards, the scheduler supports priority propagation: cell-based VP shaping in the segmentation and reassembly (SAR) mechanism with frame-based VC scheduling in the performance routing engine 3 (PRE3).
The three-level scheduler supports multiple levels of priority service that you can use for such purposes as control traffic, delay-sensitive traffic (for example, voice), minimum guarantees, and excess bandwidth allocation. Each level of priority supports multiple queues, which allows for multiple types of delay-sensitive traffic (for example, voice and video).
The three-level scheduler can service the same queue from multiple levels of priority service. For example, the three-level scheduler uses priority level 1 for voice, priority level 2 for video, and the excess bandwidth for data.
For a priority class with policing configured, the three-level scheduler always polices the priority traffic to the rate specified in the police command (1000 kbps as shown in the following example configuration), regardless of whether or not the underlying interface is congested.
Router(config-pmap-c)# priority Router(config-pmap-c)# police 1000
Note | The three-level scheduler does not support the priority kbps command. |
Delay-sensitive traffic incurs a maximum of 10 milliseconds (ms) of latency on edge router interfaces and a maximum of 1 ms of latency on core router interfaces. For interface speeds at T1/E1 and below, the three-level scheduler services 2 maximum transmission units (MTUs) of nonpriority traffic before servicing a priority packet. Requirements for high-speed interfaces are not as strict as 2 MTUs, but are always bound by 10 ms on edge interfaces and 1 ms on core interfaces.
The three-level scheduler also supports the minimal latency requirement (2 MTUs of nonpriority traffic in front of priority traffic) at the physical link rate. However, in some cases, it is impossible for the three-level scheduler to service all competing packets with a latency of 2 MTUs. For example, if many priority packets compete at the same time for bandwidth, the last one serviced may incur latency that is greater than 2 MTUs.
The table below lists the maximum latency requirements for various interface speeds.
Interface Speed |
Maximum Latency |
---|---|
Greater than 2 Mbps |
2 MTU + 6 ms |
2 Mbps to 1 Gbps |
2 MTU |
1 Gbps or greater |
1 ms |
A single physical interface can have large numbers of logical interfaces and each of these logical interfaces can have both priority and nonpriority traffic competing for the physical link. To minimize latency, the priority traffic of one logical interface has priority over the nonpriority traffic of other logical interfaces, thereby imposing burstiness on the minimum rate traffic of other logical interfaces. The latency that the priority traffic incurs results from the rate constraining the delivered rate of the priority traffic. In many cases, this constraining rate is not the rate of the priority class’s parent policy.
For example, suppose a 10 Gigabit Ethernet (GE) interface has 100 VLANs that are shaped to various rates. Each VLAN has a priority class and additional classes configured. Through priority propagation, the scheduler delivers latency to the priority traffic based on the 10 GE rate and not the VLAN rate.
Note | The VLAN rate is at most 1 to 2 MTUs of nonpriority traffic in front of priority traffic, which would bound the latency incurred by priority traffic (due to non-priority traffic) at 1 to 2 MTUs served at the 10 GE rate. |
The priority traffic of one logical interface cannot only impose burstiness on other traffic, but also starve other traffic. The only way to prevent the starvation of other traffic is by configuring a policer on the priority queue by limiting the percent of priority traffic to less than 90 percent of the parent bandwidth and the port bandwidth.
The table below describes the configuration granularity for the three-level scheduler.
Interface Bandwidth |
Granularity |
---|---|
Less than or equal to 2 Mbps |
.4% |
Greater than 2 Mbps and less than 1 Gbps |
.2% |
Greater than or equal to 1 Gbps |
.1% |
To configure bandwidth-remaining ratios on subinterface-level and class-level queues, see the Distribution of Remaining Bandwidth Using Ratio, Release 12.2(31)SB2 feature module.
This section provides the following configuration examples:
The following example configuration consists of one policy map named Child with the following traffic classes defined: prec0, prec2, and class-default. The policy is attached to the ATM interface 1/0/0, which has a configured rate of 1000 kbps.
policy-map Child class prec0 bandwidth 300 class prec2 bandwidth 100 class class-default bandwidth 50 ! interface atm 1/0/0 bandwidth 1000 service-policy output Child
Assuming that the traffic flow through each class is enough to require maximum possible bandwidth, the three-level scheduler allocates bandwidth as described in the table below.
Traffic Class |
Bandwidth Ratio |
Total Bandwidth Allocated |
---|---|---|
prec0 |
6 |
666 kbps |
prec2 |
2 |
222 kbps |
class-default |
1 |
111 kbps |
The following example configuration contains a hierarchical policy consisting of two policy maps: Child and Parent. The Child policy has two traffic classes (voice and video) with each configured as a priority class with policing enabled. The Parent policy has its class-default class shaped to 1000 kbps. The Parent policy is attached to the ATM subinterface 1/0/1.1 and to subinterface 1/0/1.2. ATM interface 1/0/1 has a configured rate of 2100 kbps.
policy-map Child class voice priority level 1 police 100 ! class video priority level 2 police 300 ! policy-map Parent class class-default shape average 1000 service-policy Child ! interface atm 1/0/1 atm pvp 1 1400 ! interface atm 1/0/1.1 bandwidth remaining ratio 1 service-policy output Parent ! interface atm 1/0/1.2 bandwidth remaining ratio 1 service-policy output Parent !

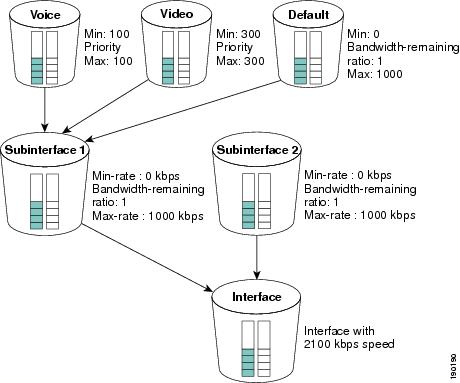

The figure below shows an example of the queuing presentation based on the above configuration. The service rates for all Child classes under each subinterface might differ from the rates shown in the figure below, depending on the presence or absence of priority propagation and how the class’s bandwidth usage is accounted against the Parent queue.
Each subinterface receives an equal share of bandwidth. Based on the bandwidth-remaining ratio of 1, each subinterface-level queue receives a rate of 700 kbps (subinterfaces 1 and 2 queues, and default queue at subinterface-level).
The following example configuration shows how to tune the bandwidth-remaining ratio using the bandwidth remaining ratio command. In the example, the class-default class of Parent1 has a bandwidth-remaining ratio of 9 and the class-default class of Parent2 has a bandwidth-remaining ratio of 7.
policy-map Child class prec0 priority level 1 police 100 ! class prec2 priority level 2 police 300 ! policy-map Parent1 class class-default shape average 10000 bandwidth remaining ratio 9 ! policy-map Parent2 class class-default shape average 1000 bandwidth remaining ratio 7
The figure below shows an example of the queuing presentation based on the above configuration and assuming that the Parent1 policy is enabled on subinterface 1 and the Parent2 policy is enabled on subinterface 2, and that the interface speed is 2100 kbps.
Based on the preceding configuration, the three-level scheduler distributes bandwidth in the following way (assuming that the voice traffic is active on subinterface 1 only and the video traffic is active on subinterface 2 only):
The following sections provide references related to the MQC Hierarchical Queuing with 3 Level Scheduler feature.
Related Topic |
Document Title |
---|---|
Bandwidth |
Cisco 10000 Series Router Quality of Service Configuration Guide “Distributing Bandwidth Between Queues” |
Bandwidth-remaining ratio |
“Distribution of Remaining Bandwidth Using Ratio” feature module |
Hierarchical policies |
Cisco 10000 Series Router Quality of Service Configuration Guide “Defining QoS for Multiple Policy Levels” |
Policy maps |
Cisco 10000 Series Router Quality of Service Configuration Guide “Configuring QoS Policy Actions and Rules” |
Shaping traffic |
Cisco IOS Quality of Service Solutions Configuration Guide, Release 12.2 Part 4: Policing and Shaping > Configuring Class-Based Shaping Part 4: Policing and Shaping > Policing and Shaping Overview > Traffic Shaping > Class-Based Shaping |
Traffic policing and shaping |
