快速入门指南
Cisco VG224 语音网关
包括许可证和保修证书1 Cisco 90 天有限硬件保修条款
该保修条款中包含适用于硬件保修的特殊条款、以及可供您在保修期内使用的各种服务。您可以从 Cisco.com 获取正式的保修声明、其中包括适用于 Cisco 软件的保修和许可协议、具体 URL 为:
还可以通过 Cisco 服务和支持网站获取帮助:
http://www.cisco.com/en/US/support/
硬件保修期限
九十 (90) 天。
硬件的更换、修理或退款政策
在接到物料退回授权 (RMA) 请求后的十 (10) 个工作日内、Cisco 或其服务中心将采用商业上合理的手段发运更换部件。 根据客户所在的位置、实际交货时间可能有所不同。
Cisco 保留将按购买价格退款作为其唯一的保修补偿的权利。
获取物料退回授权 (RMA) 号
请与向您出售该产品的公司联系。 如果您是直接从 Cisco 购买的该产品、则请联系 Cisco 销售和服务代表。
请填写以下信息、并将其保留以供参考:
2 相关文档
用户文档
将始终在线提供最新信息。 若要以原始格式查看或打印在线文档、请单击 PDF 图标。
要查找在线用户文档(PDF 和 HTML 格式):
在 Cisco.com 的以下位置:
http://www.cisco.com Products and Services(产品和服务)> Voice Gateways(语音网关)> Cisco VG224 Voice Gateway(Cisco VG224 语音网关)
在 Cisco 原网站 (Cisco Connection Online) 的以下位置:
http://www.cisco.com/univercd/home/home.htm
提示
要导航至更高一级的文档级别、请单击每个页面顶部导航栏中的 CONTENTS(目录)。
Cisco VG224 文档
本文档
您可以在以下 URL 找到本快速入门指南:
http://www.cisco.com/en/US/products/hw/gatecont/ps2250/prod_installation_guides_list.html
法规遵从性与安全信息
法规遵从性与安全信息文档提供了适用于 Cisco VG224 的基本安全信息、包括适用于本设备的安全警告的多语言译本。
您可以在以下 URL 找到本文档:
http://www.cisco.com/en/US/docs/routers/access/iad2400/hardware/rcsi/2400rcsi.html
硬件安装指南
硬件安装指南提供了其他详细的说明、安装和接线信息。
您可以在以下 URL 找到本文档:
http://www.cisco.com/en/US/docs/routers/access/vg224/hardware/installation/guide/hig.html
软件配置指南
软件配置指南提供了其他详细的特定于 Cisco VG224 语音网关的配置信息。
您可以在以下 URL 找到本文档:
版本说明
Cisco VG224 语音网关的 Cisco IOS 版本说明提供了关于 Cisco VG224 语音网关上使用的 Cisco IOS 软件版本的最新信息。
您可以在以下 URL 找到这些文档:
http://www.cisco.com/en/US/products/hw/gatecont/ps2250/prod_release_notes_list.html
Cisco IOS 软件文档
软件文档的主索引
主索引提供了每个 Cisco IOS 软件版本的主题链接和命令链接。 其中包括配置指南、命令参考、版本说明、新功能文档和系统消息。
您可以在以下 URL 找到主索引:
http://www.cisco.com/univercd/cc/td/doc/product/software/index.htm
以下 URL 也提供了该资源:
http://www.cisco.com/public/sw-center/
如果您有 Cisco.com 帐户、则可以通过以下 URL 从 Cisco Feature Navigator 中获得关于功能平台支持的更新信息:
3 设备、工具和附件
Cisco VG224 语音网关说明
Cisco VG224 语音网关如图 1 所示。 Cisco VG224 语音网关机箱包括一个用于插入外部紧凑式闪存卡的插槽以及控制台、辅助设备和紧凑式闪存 (CF) 端口。 模拟语音端口使用 RJ-21 接口。

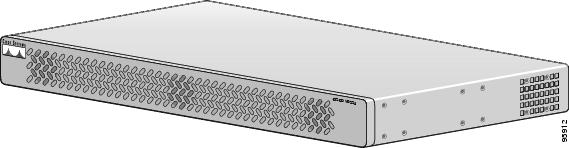

图 1
Cisco VG224 语音网关前面板
图 2 标出了 Cisco VG224 语音网关的后面板和功能。

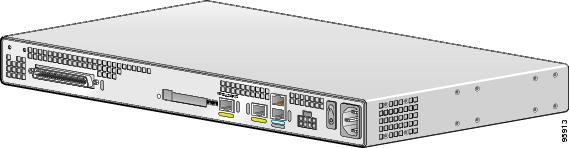

图 2
识别 Cisco VG224 语音网关的后面板功能
图 3
后面板功能位置
1机箱接地
5快速以太网端口 0
9On/off 开关
2RJ-21 连接器
6AUX 端口
10交流电源输入
3紧凑式闪存端口
7控制台端口
4快速以太网端口 1
8直流电源输入
备注
控制台端口位于 AUX 端口上方。
Cisco VG224 语音网关附带的物品
以下是 Cisco VG224 附带的物品:
•19 英寸机柜的机柜安装托架;接地片和紧固件;电源线
•壁挂式安装的机箱防护装置
•连接 RJ-45 至 DB9 线缆(标记为 Console)
•连接 RJ-45 至 DB-25 线缆(标记为 Auxiliary)
•Cisco VG224 语音网关快速入门指南(本文档)
备注
电源线各不相同、具体取决于当地要求。
未附带的物品
您的具体应用可能还需要以下列出的一件或多件物品:
•四个电信设备螺钉、用于将机箱安装在机柜内(使用机柜所需的螺钉规格)。
•八个木螺钉或其他紧固件、用于将机箱安装在墙上。 还要一个起动器螺钉以便于壁挂式安装。
•运行终端仿真软件以获取管理权限的 PC
•用于远程访问的调制解调器
•快速以太网 RJ-45 至 RJ-45 直通式线缆
•模拟语音 RJ-21 线缆
•工具: 2 号十字螺丝刀;中号一字螺丝刀;防静电腕带
4 产品序列号位置
Cisco VG224 语音网关的序列号标签位于机箱底部、靠近合规性标签。 序列号标签的尺寸为 0.25 x 1 英寸。 其中包含字母"SN:"、后跟十一个字符。
5 安装机箱
安全信息
注意
有关在使用 Cisco VG224 之前需要了解的安全信息、请参见产品附带的 Cisco VG224 法规遵从性与安全信息 文档。 该文档提供了每条警告的说明。
重要安全说明
警告
此警告符号表示危险。 您所处的情况可能会导致人身伤害。 在您使用任何设备之前、请注意与电子线路有关的危险、并了解防止发生意外的标准做法。 要查看本出版物内的警告说明、请参见本设备附带的安全警告说明。
备注: 保存这些说明
备注: 本文档应与产品附带的特定产品安装指南一起使用。 声明 1071
警告
只有经过培训的合格人员才可以安装或更换本设备。 声明 1030
警告
本装置应在限制进入区域进行安装。 限制进入区域只能通过使用特殊工具、锁和密钥或其他安全方式进入。 声明 1017
警告
应按照各国法律法规对本产品进行最终处置。 声明 1040
警告
本设备必须由 AS/NZS 3260 规定的维修人员进行安装和维护。错误地将本设备连接到通用插座可能会有危险。 1) 在拔下主电源接头之前和/或 2) 打开机壳时、必须断开电信线路。 声明 1043
警告
空白面板和盖板具有三项重要功能: 它们可防止人直接面对机箱内部的危险电压和电源;它们可控制可能会影响其他设备的电磁干扰 (EMI);它们可引导冷气流穿过机箱。 除非所有的卡、面板、前盖和后盖都已安装到位、否则请不要操作系统。 声明 1029
机箱安装选项
您可以将机箱放置在桌面上、安装到机柜中或安装在墙上。
提示
开始安装之前、请考虑设备位置能否保证良好的接地。 请参见"将机箱接地" section。
参见以下说明:
注意
仅使用本产品附带的安装硬件。
使用正确的托架螺钉
厂家提供了两组独立包装的托架连接螺钉。 小心使用每种螺钉规格、并根据需要在相应位置使用垫圈。表 1 概括了托架连接螺钉规格。
使用快速安装托架
本产品附带了新的托架。 请参见图 4。 此托架具有锁眼功能、安装者可以将托架放在起动器螺钉上、解放双手、从而使壁挂式安装更为方便。
•若要对装置采用机柜安装、您有三个定位选项。 请参见"对机箱进行机柜安装" section。
•若要对装置采用壁挂式安装、请在机箱侧面中心的双孔位置将托架的短腿固定在机箱上。 请参见"对机箱进行壁挂式安装" section。
图 4
快速安装托架
对机箱进行机柜安装
下列警告仅在对装置进行机柜安装时适用:
警告
为防止在机柜内安装或维修此装置时发生人身伤害、您必须采取特殊的预防措施以确保系统保持稳定。 为确保您的安全、我们提供了下列指导原则:
如果机柜内只有本装置、则应将其安装在机柜底部。
在将本装置安装在部分装满的机柜中时、请按照从底部至顶部的顺序向机柜内装入部件、将最重的部件装在底部。
如果机柜带有稳定装置、则在机柜内安装或维修本装置之前请先安装稳定装置。 声明 1006
若要对机箱进行机柜安装、请按照以下步骤操作:
步骤 1
从图 5、图 6 或图 7 所示的方法中选择一种、然后如图所示将安装托架的长腿固定在机箱上。
注意
确保采用了适用于此安装选项的螺钉(请参见 表 1)。
备注
附带的螺钉是用于将托架固定在机箱上的、而不是用来将机箱安装在机柜内或墙壁上的。 要将机箱安装在机柜内、您还另需四个机械螺钉。 使用机柜要求的螺钉规格。
图 5
19 英寸机柜安装、前面板在前
图 6
19 英寸机柜安装、后面板在前
图 7
电信 19 英寸机柜安装、后面板在前
步骤 2
将机箱安装在机柜内。
对机箱进行壁挂式安装
下列警告仅在对装置进行壁挂式安装时适用:
警告
本装置专为壁挂式安装而设计。 请在开始安装前仔细阅读壁挂式安装说明。 未使用正确的硬件或未能遵循正确的步骤会使人处于危险处境并导致系统受到损坏。 声明 248
注意
对装置进行壁挂式安装时可以使右侧或左侧朝上、但前面板和后面板必须垂直放置。
备注
有关获取机箱防护装置的信息、请参见现场通知编号 28655、VG224 机箱防护装置 - 安全规则、网址为 http://www-tac.cisco.com/Support_Library/field_alerts/fn28655.html 。
若要对机箱进行壁挂式安装、请按照以下步骤操作:
步骤 1
如图 8 中所示、使用两个 6-32 x 1/4 带槽六角螺钉(已提供)将其中一个托架的短腿固定在机箱上。 确保每个螺钉都使用了塑料垫圈(已提供)、垫圈的窄头必须安装在托架的插槽内、面向机箱。
注意
确保采用了适用于此安装选项的螺钉和塑料垫圈。 (参见 表 1。)

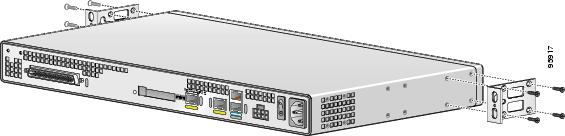

图 8
固定用于壁挂式安装的托架
步骤 2
将第二个托架固定到机箱的对面。步骤 3
如下所述、使用先前已固定的托架和您提供的金属连接件将路由器固定到墙上:•您可以将起动器螺钉安装在墙内、并将托架锁眼挂在螺钉上。 这将使装置保持不动、以便轻松安装连接螺钉。
•将两个托架都固定到墙上。
备注
若要固定到板墙筋上、则每个托架需要两个带有 10 号垫圈的 10 号木螺钉(圆头或盘头)或两个头部带有垫圈的 10 号螺钉。 螺钉必须长到足以进入木质或金属的承重板墙筋至少 3/4 英寸(20 毫米)。
备注
对于空心墙安装、每个托架都需要两个带垫圈的墙铆。 墙铆和垫圈的规格必须为 10 号。
•图 9 显示了安装所要求的方向。

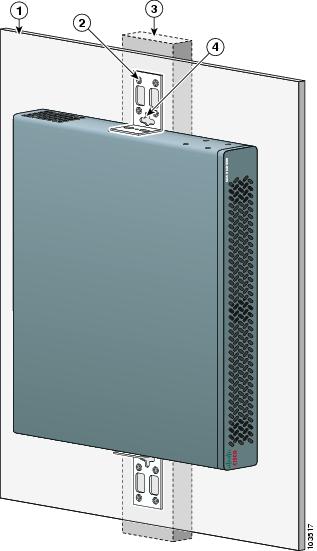

图 9
将机箱固定到墙上
将机箱接地
警告
本设备必须接地。 切勿使接地导线失效、或在没有适当安装接地导线的情况下操作本设备。 如果您不确定是否已经适当接地、请联系相应的电气检查机构或电工。 声明 1024
警告
连接交流电的装置除了要有电源线的接地线之外、还必须有永久性的接地。 符合 NEBS 的接地可满足这项要求。 声明 248
警告
仅使用铜线。 声明 1025
您必须将机箱连接到可靠的接地线上;必须按照当地的电气安全标准安装接地线。
•对于符合 NEBS 的接地、请使用附件包中提供的规格为 AWG 6(13 毫米2)的电线和接地片。
•对于符合 NEC 的接地、请使用规格为 AWG 14(2 毫米2)或更大规格的电线以及由用户提供的相应环形端子。
•对于符合 EN/IEC 60950 的接地、请使用规格为 AWG 18(1 毫米2)或规格更大的电线以及由用户提供的相应环形端子。
要将机箱连接到可靠的接地线上、请执行以下步骤:
步骤 1
确定适当的接地。
提示
使用万用表测量可能的不同接地位置之间的电阻、如接线盒(插座)接地与电源分接头接地之间的电阻、接线盒接地与金属水管之间的电阻、Cisco IAD 机箱与电源分接头接地之间的电阻、以及 Cisco IAD 机箱与接线盒接地之间的电阻。 良好接地连接的电阻读数应在 0.0 到 0.5 欧姆之间。
步骤 2
将接地线一端的表层剥至接地片或端子所需的长度。•对于 NEBS 接地片 ― 约 0.75 英寸(20 毫米)
•对于用户提供的环形端子 ― 视需要而定
步骤 3
使用相应规格的卷边工具将接地线卷到接地片或环形端子上。步骤 4
如图 10 或图 11 中所示、将接地片或环形端子固定到机箱上。 对于接地片、请使用两个已提供的带紧固锁紧垫圈的螺钉。 对于环形端子、请使用所提供的螺钉之一。 使用 2 号十字螺丝刀、按照 8 至 10 in-lb(0.9 至 1.1 N-m)的扭矩拧紧螺钉。步骤 5
将接地线的另一端连接到您所在位置的接地点。图 10
使用接地片的符合 NEBS 的机箱接地

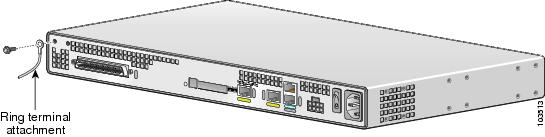

图 11
使用环形端子的机箱接地
6 连接线缆
警告
请勿在有闪电时使用系统、或者连接或断开线缆。 声明 1001
警告
不论装置电源是否打开、WAN 端口中都存在危险的电网电压。 为避免触电、在 WAN 端口附近操作时请小心。 断开线缆时、请先将末端从装置上断开。 声明 1026
警告
请在连接系统电源之前阅读安装说明。 声明 1004
警告
本产品依赖于建筑物的短路(过流)保护装置。 请确保保护设备的额定参数不超过以下值:
120 VAC、15A(国际标准 240 VAC、10A)声明 1005
警告
为避免触电、请勿将安全特低电压 (SELV) 电路连接到电话网络电压 (TNV) 电路上。 LAN 端口含 SELV 电路、WAN 端口含 TNV 电路。 某些 LAN 和 WAN 端口都使用 RJ-45 连接器。 连接线缆时请小心。 声明 1021
警告
为防止电源线交叉时意外放电、请在布线时使室内电线远离电源线和室外电线、或使用接地屏蔽将室内电线与电源线和室外电线隔开。 电源线交叉是一种可以导致功率骤增的事件、其结果与雷击类似。 室外电线是为了防备电源线交叉而设计的。 提供过电流和过电压保护的设备可保护室内电线不受电源线交叉的影响。 但是、在雷击或功率骤增期间、如果室内电线位于室外电线或电源线附近或未被屏蔽、则室内电线可能会向其上连接的接口、设备和附近的人员放电、十分危险。 声明 338
警告
在执行以下任何步骤之前、请确保直流电路已不带电。 声明 1003
警告
本设备是为连接至 TN 和 IT 电力系统而设计的。 声明 1007
连接 LAN 和电源线
注意
Cisco VG224 语音网关同时提供交流电源和直流电源的输入。 您的安装方式应设计为仅用一种电源。 不要同时使用交流电源和直流电源。 如果您这么做、装置将会停止运转、您必须仅用一种电源来重新启动装置。
表 2
LAN、管理访问和电源线选择 端口或连接 颜色或类型 连接至 线缆快速以太网
黄色
快速以太网集线器
直通式快速以太网线缆(未附带)
控制台
浅蓝色
PC 或 ASCII 终端通信 (COM) 端口
RJ-45 至 DB9 控制台线缆(已附带)
辅助设备
黑色
用于远程访问的调制解调器
RJ-45 至 DB25 辅助线缆(已附带)
电源
电源
100-240 VAC、50-60 Hz
接地电源线(已附带)1
1 电源线视当地要求而有所不同。
图 12
LAN、管理访问和电源连接
连接 WAN 和语音线缆
警告
对于设备安装所在建筑的外部连接、必须通过经认可的网络终端设备将下列端口与集成式电路保护装置连接在一起。
FXS/T3/E3 声明 1044
下列警告也适用于 RJ-21 接口。
警告
本设备含有响铃信号发生器(响铃装置)、它可能会产生危险电压。 响铃装置处于工作状态时、请勿触摸 RJ-11(电话)端口电线(导线)、连接在 RJ-11 端口上的线缆导线或相关的电路板。 当有来电时、响铃装置即开始工作。 声明 1042
图 13
WAN 和语音连接
7 Cisco VG224 的开机
注意
不要同时使用交流电源和直流电源。 如果您这么做、装置将会停止运转、您必须仅用一种电源来重新启动装置。
开机检查表
如果 Cisco VG224 满足以下要求、则已准备好进行开机:
•机箱安装牢固。
•电源与接口线缆已连接。
开机步骤
执行此步骤以接通 Cisco VG224 的电源、并验证它是否已完成初始化和自检。 完成这些步骤后、即可对 Cisco VG224 进行配置。
要接通 Cisco VG224 的电源、请按照以下步骤操作:
步骤 1
接通终端或 PC 的电源、并将其配置为 9600 bps、8 个数据位、1 个停止位、且无同位元。步骤 2
将 Cisco VG224 电源开关移至"ON"(打开)位置。辅助端口旁边的绿色 LED 将会亮起、风扇将会运转。 如果未发生上述情况、请参见 Cisco VG224 语音网关硬件安装指南 中的开机步骤。
开机消息末尾将出现以下消息:
--- System Configuration Dialog ---Would you like to enter the initial configuration dialog? [yes/no]:步骤 3
输入 no(否)可使用命令行接口 (CLI) 继续进行手动配置:Would you like to enter the initial configuration dialog? [yes/no]: noWould you like to terminate autoinstall? [yes]步骤 4
按 Return(返回)可终止自动安装并继续进行手动配置。将显示几条消息、最后一行与以下内容类似:
...
Copyright (c) 1986-2003 by cisco Systems, Inc.Compiled <date> <time> by <person>步骤 5
按 Return(返回)可调出 Router> 提示:...
flashfs[4]£½ Initialization complete.Router>步骤 6
进入特许 EXEC 模式:Router> enableRouter#步骤 7
继续进行下一节的操作、"执行初始配置"。
8 执行初始配置
本节将说明如何使 Cisco VG224 准备就绪、从而通过其 10/100BASE-T 快速以太网和 WAN 接口执行基本的通信功能。
备注
控制台端口位于 AUX 端口上方。
如果适用、请执行以下初始配置步骤:
获取网络信息
搜集快速以太网端口的 IP 地址。
设置快速以太网端口的 IP 地址
根据此步骤设置快速以太网端口的 IP 地址。 设置此地址后、您就可以通过 Telnet 连接配置
Cisco VG224。
验证并保存您的配置
若要验证配置并将其保存在 NVRAM 中、以便重新启动 Cisco VG224 时该配置依然生效、请输入以下命令:
后续步骤
有关其他专门的配置步骤、请参见相应的 Cisco IOS 软件配置文档。
提示
有关查找这些文档的帮助、请参见"用户文档" section。
