Utilice EEM para automatizar los correos electrónicos seguros para el usuario
Contenido
Introducción
Este documento describe el proceso necesario para utilizar la acción "servidor de correo" en Embedded Event Manager (EEM) dentro de Cisco IOS® XE para enviar correos electrónicos seguros a un servidor de protocolo simple de transferencia de correo (SMTP) usando Transport Layer Security (TLS) en el puerto 587.
Hay muchas advertencias que puede encontrar durante este proceso, por lo que este artículo fue escrito para documentar los pasos necesarios para lograr esto.
caso de uso
Muchos clientes valoran recibir una notificación por correo electrónico automáticamente después de que se produzca un evento determinado. El subsistema EEM es una potente herramienta para la detección de eventos de red y la automatización integrada, y puede proporcionar una manera eficiente de automatizar las notificaciones de correo electrónico en un dispositivo Cisco IOS XE. Por ejemplo, es posible que desee supervisar una pista IPSLA y, en respuesta a un registro del sistema que indica un cambio de estado, realizar algún tipo de acción y alertar a los administradores de red del evento por correo electrónico. Esta idea de "notificación por correo electrónico" se podría aplicar a muchos otros escenarios como un medio para llamar la atención sobre cualquier evento en particular que desee resaltar.
Background
PEM significa "Privacy Enhanced Mail" (Correo de privacidad mejorada) y es un formato que se utiliza a menudo para representar certificados y claves. Este es el formato de certificado que utilizan los dispositivos Cisco IOS XE. Las aplicaciones seguras (como HTTPS o SMTP seguro) suelen tener un "PEM apilado", en el que intervienen varios certificados, entre los que se incluyen:
- Certificado raíz
- Certificado de firma (intermedio)
- Certificado de usuario final (o servidor)
Configuración de cuenta de Gmail
Los servicios SMTP de Google se utilizarán como ejemplo en este artículo. Los requisitos previos son que tengas una cuenta de Gmail previamente configurada.
Google te permite enviar correos electrónicos de clientes remotos a Gmail. Solía haber una configuración en Gmail para "aplicaciones no seguras", y la aplicación se enfrentaría a un error si esta configuración no se permite en el extremo de Google. Esta configuración se ha eliminado y, en su lugar, se encuentra la opción "Aplicaciones seguras", a la que se puede acceder a través de:

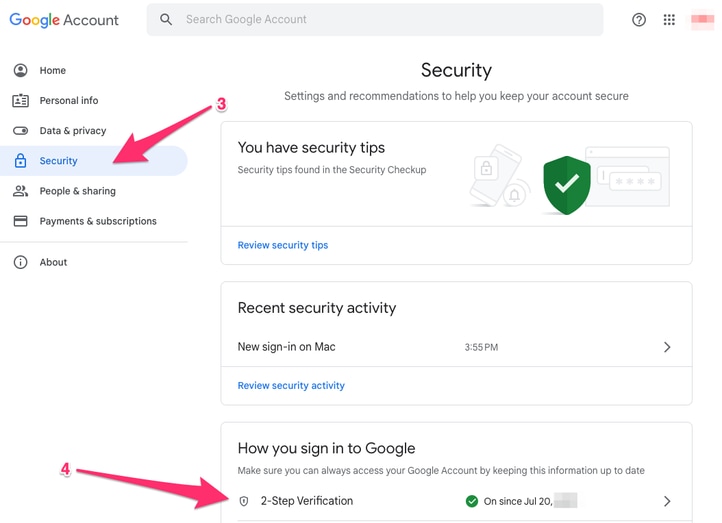

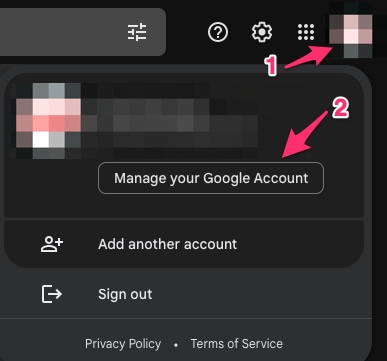

mail.google.com > Haga clic en su perfil (#1) > Gestione su cuenta de Google (#2) > Seguridad (#3) > Cómo iniciar sesión en Google > Verificación en 2 pasos (#4)

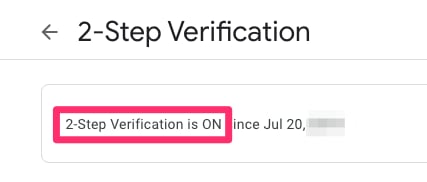

En esta página, asegúrese de que la verificación en dos pasos está activada.

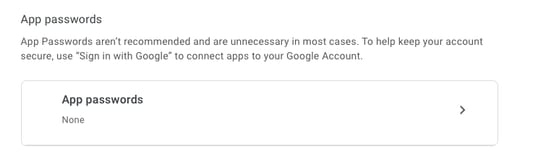

Luego, puedes desplazarte hasta "Contraseñas de la aplicación" para que Gmail genere una contraseña que se pueda usar para iniciar sesión en tu cuenta de Google desde una aplicación que no admita la verificación en 2 pasos.
La contraseña de la aplicación de 16 caracteres de esta captura de pantalla se ha borrado, ya que está vinculada a una cuenta personal de Gmail.
Ahora que tiene una contraseña de aplicación para Gmail, puede utilizarla, junto con el nombre de su cuenta de Gmail, como el servidor de correo electrónico que debe utilizar para reenviar el correo electrónico. El formato para especificar el servidor es "username:password@host".
Configuración de EEM base
Hay muchas maneras de personalizar un script EEM para que se ajuste a sus necesidades exactas, pero este ejemplo es un script EEM básico para ejecutar la funcionalidad de correo electrónico seguro:
(config)# event manager environment _email_from <username@gmail.com>
(config)# event manager environment _email_to <EMAIL@domain.com>
(config)# event manager environment _email_server <username>:<password>@smtp.gmail.com
(config)# event manager applet SendSecureEmailEEM
(config-applet)# event none
(config-applet)# action 0010 mail server "$_email_server" to "$_email_to" from "$_email_from" cc "$_email_cc" subject "This is my email subject" body "This is my email body." [source-interface <INTERFACE>|source-address <IP_ADDRESS>] port 587 secure tls
En primer lugar, las configuraciones crean tres variables de entorno de EEM: _email_from, _email_to y _email_server. Cada una se define en una variable para facilitar los cambios de configuración. A continuación, se crea el script SendSecureEmailEEM. El evento desencadenante aquí es "none", de modo que puede ejecutar manualmente el script EEM cuando lo desee mediante "# event manager run SendSecureEmailEEM" (en lugar de esperar a que se desencadene un evento específico). A continuación, solo tiene una acción de "servidor de correo" que se ocupa de la generación de correo electrónico. Las opciones "secure tls" y "port 587" le indican al dispositivo que negocie TLS en el puerto 587, en el cual los servidores de Gmail estarán escuchando.
También debe asegurarse de que el campo "De" es válido. Si se está autenticando como "Alice" pero está intentando enviar un correo electrónico desde "Bob", se producirá un error porque Alice está suplantando la dirección de correo electrónico de otra persona. El campo "De" debe alinearse con la cuenta que se está utilizando para enviar el correo electrónico en el servidor.
Problema detectado con solo certificados predeterminados instalados
EEM utiliza openssl para establecer una conexión con el servidor SMTP. Para una comunicación segura, el servidor devuelve un certificado a openssl que se ejecuta en Cisco IOSd. IOSd buscará un punto de confianza asociado a ese certificado.
En un dispositivo Cisco IOS XE, los certificados de los servidores SMTP de Gmail no se instalan de forma predeterminada. Deben importarse manualmente para que se establezca la confianza. Sin los certificados instalados, el intercambio de señales TLS fallará debido a un "certificado incorrecto".
Estas depuraciones son extremadamente útiles para depurar cualquier problema de certificado:
debug event manager action mail
debug crypto pki API
debug crypto pki callbacks
debug crypto pki messages
debug crypto pki scep
debug crypto pki server
debug crypto pki transactions
debug crypto pki validation
debug ssl openssl errors
debug ssl openssl ext
debug ssl openssl msg
debug ssl openssl states
Puede iniciar una captura de paquetes integrada (EPC) en el router para capturar el tráfico que entra o sale del servidor de correo electrónico cuando se activa el EEM:
! Trigger the EEM:
# event manager run SendSecureEmailEEM
<SNIP>
*Mar 15 21:51:32.798: CRYPTO_PKI: (A0693) Check for identical certs
*Mar 15 21:51:32.798: CRYPTO_PKI(Cert Lookup) issuer="cn=GlobalSign Root CA,ou=Root CA,o=GlobalSign nv-sa,c=BE" serial number= 77 BD 0D 6C DB 36 F9 1A EA 21 0F C4 F0 58 D3 0D
*Mar 15 21:51:32.798: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
94 40 D1 90 A0 A3 5D 47 E5 B5 31 F6 63 AD 1B 0A
*Mar 15 21:51:32.799: CRYPTO_PKI: Cert record not found for issuer serial.
*Mar 15 21:51:32.799: CRYPTO_PKI : (A0693) Validating non-trusted cert
*Mar 15 21:51:32.799: CRYPTO_PKI: (A0693) Create a list of suitable trustpoints
*Mar 15 21:51:32.799: CRYPTO_PKI: crypto_pki_get_cert_record_by_issuer()
*Mar 15 21:51:32.799: CRYPTO_PKI: Unable to locate cert record by issuername
*Mar 15 21:51:32.799: CRYPTO_PKI: No trust point for cert issuer, looking up cert chain
*Mar 15 21:51:32.799: CRYPTO_PKI: crypto_pki_get_cert_record_by_subject()
*Mar 15 21:51:32.799: CRYPTO_PKI: (A0693) No suitable trustpoints found
*Mar 15 21:51:32.799: CRYPTO_PKI: (A0693) Removing verify context
*Mar 15 21:51:32.799: CRYPTO_PKI: destroying ca_req_context type PKI_VERIFY_CHAIN_CONTEXT,ident 32, ref count 1:Decrementing refcount for context id-32 to 0
*Mar 15 21:51:32.799: CRYPTO_PKI: ca_req_context released
*Mar 15 21:51:32.799: CRYPTO_OPSSL: Certificate verification has failed
*Mar 15 21:51:32.799: CRYPTO_PKI: Rcvd request to end PKI session A0693.
*Mar 15 21:51:32.799: CRYPTO_PKI: PKI session A0693 has ended. Freeing all resources.
*Mar 15 21:51:32.800: >>> ??? [length 0005]
*Mar 15 21:51:32.800: 15 03 03 00 02
*Mar 15 21:51:32.800:
*Mar 15 21:51:32.800: >>> TLS 1.2 Alert [length 0002], fatal bad_certificate
*Mar 15 21:51:32.800: 02 2A
*Mar 15 21:51:32.800:
*Mar 15 21:51:32.800: SSL3 alert write:fatal:bad certificate
*Mar 15 21:51:32.801: P11:C_OpenSession slot 1 flags 6
*Mar 15 21:51:32.801: SSL_connect:error in error
*Mar 15 21:51:32.801: 0:error:1416F086:SSL routines:tls_process_server_certificate:certificate verify failed:../VIEW_ROOT/cisco.comp/openssl/src/dist/ssl/statem/statem_clnt.c:1921:
En última instancia, openssl no puede establecer la sesión TLS segura con el servidor SMTP, por lo que arroja un error de "certificado incorrecto", que hace que EEM deje de ejecutarse:
*Mar 15 21:51:32.801: %HA_EM-3-FMPD_SMTP: Error occurred when sending mail to SMTP server: username:password@smtp.gmail.com : error in connecting to SMTP server
*Mar 15 21:51:32.802: %HA_EM-3-FMPD_ERROR: Error executing applet SendSecureEmailEEM statement 0010
La captura de paquetes documentada de este intercambio se adjunta como "NoCertificateInstalled.pcap". El paquete TLS final del router (10.122.x.x) al servidor SMTP de Gmail (142.251.163.xx) muestra que la negociación TLS se finalizó debido al mismo mensaje de "Certificado erróneo" visto en las depuraciones anteriores.
Frame 33: 61 bytes on wire (488 bits), 61 bytes captured (488 bits)
Ethernet II, Src: Cisco_a3:c5:f0 (74:86:0b:a3:c5:f0), Dst: Cisco_f0:44:45 (00:08:30:f0:44:45)
Internet Protocol Version 4, Src: 10.122.xx.xx, Dst: 142.251.163.xx
Transmission Control Protocol, Src Port: 13306, Dst Port: 587, Seq: 189, Ack: 4516, Len: 7
Transport Layer Security
TLSv1.2 Record Layer: Alert (Level: Fatal, Description: Bad Certificate)
Content Type: Alert (21)
Version: TLS 1.2 (0x0303)
Length: 2
Alert Message
Level: Fatal (2)
Description: Bad Certificate (42)
Certificados para proteger SMTP
Debido a que faltan los certificados que permiten que el dispositivo Cisco IOS XE confíe en los servidores de Gmail, la solución es instalar uno o todos esos certificados en un punto de confianza en el dispositivo.
Por ejemplo, las depuraciones completas de la prueba anterior muestran estas búsquedas de certificados que tuvieron lugar:
CRYPTO_PKI(Cert Lookup) issuer="cn=GTS CA 1C3,o=Google Trust Services LLC,c=US" serial number= 52 87 E0 40 A4 FE F7 07 12 68 B0 4F DD DD F0 F4
CRYPTO_PKI(Cert Lookup) issuer="cn=GTS Root R1,o=Google Trust Services LLC,c=US" serial number= 02 03 BC 53 59 6B 34 C7 18 F5 01 50 66
CRYPTO_PKI(Cert Lookup) issuer="cn=GlobalSign Root CA,ou=Root CA,o=GlobalSign nv-sa,c=BE" serial number= 77 BD 0D 6C DB 36 F9 1A EA 21 0F C4 F0 58 D3 0D
Es necesario instalar un certificado para cada uno de estos emisores bajo un punto de confianza para que el dispositivo pueda establecer una sesión segura con los servidores SMTP de Gmail. Puede crear un punto de confianza para cada emisor utilizando estas configuraciones:
crypto pki trustpoint CA-GTS-1C3
enrollment terminal
revocation-check none
chain-validation stop
crypto pki trustpoint CA-GTS-Root-R1
enrollment terminal
revocation-check none
chain-validation stop
crypto pki trustpoint CA-GlobalSign-Root
enrollment terminal
revocation-check none
chain-validation stop
crypto pki trustpoint CA-gmail-SMTP
enrollment terminal
revocation-check none
chain-validation stop
Ahora tiene un punto de confianza para cada emisor configurado; sin embargo, aún no hay certificados reales asociados a ellos. Básicamente, son puntos de confianza en blanco:
# show run | sec crypto pki certificate chain CA-
crypto pki certificate chain CA-GTS-1C3
crypto pki certificate chain CA-GTS-Root-R1
crypto pki certificate chain CA-GlobalSign-Root
crypto pki certificate chain CA-gmail-SMTP
Debe rastrear dónde se encuentran esos certificados y, a continuación, instalarlos en el dispositivo.
Buscando en línea "Google Trust Services 1C3", nos encontramos rápidamente con el repositorio de certificados de servicios de confianza de Google:
Después de expandir todos los certificados de esa página, puede buscar "1C3", hacer clic en el menú desplegable "Acción" y descargar el certificado PEM:
Al abrir el archivo PEM descargado con un editor de texto, se muestra que se trata simplemente de un certificado que se puede importar al dispositivo Cisco IOS XE bajo el punto de confianza que creó anteriormente:
-----BEGIN CERTIFICATE-----
MIIFljCCA36gAwIBAgINAgO8U1lrNMcY9QFQZjANBgkqhkiG9w0BAQsFADBHMQsw
CQYDVQQGEwJVUzEiMCAGA1UEChMZR29vZ2xlIFRydXN0IFNlcnZpY2VzIExMQzEU
<snip>
AJ2xDx8hcFH1mt0G/FX0Kw4zd8NLQsLxdxP8c4CU6x+7Nz/OAipmsHMdMqUybDKw
juDEI/9bfU1lcKwrmz3O2+BtjjKAvpafkmO8l7tdufThcV4q5O8DIrGKZTqPwJNl
1IXNDw9bg1kWRxYtnCQ6yICmJhSFm/Y3m6xv+cXDBlHz4n/FsRC6UfTd
-----END CERTIFICATE-----
Puede importarlo bajo el punto de confianza "CA-GTS-1C3" utilizando los comandos de configuración:
(config)# crypto pki authenticate CA-GTS-1C3
Enter the base 64 encoded CA certificate.
End with a blank line or the word "quit" on a line by itself
MIIFljCCA36gAwIBAgINAgO8U1lrNMcY9QFQZjANBgkqhkiG9w0BAQsFADBHMQsw
CQYDVQQGEwJVUzEiMCAGA1UEChMZR29vZ2xlIFRydXN0IFNlcnZpY2VzIExMQzEU
<snip>
juDEI/9bfU1lcKwrmz3O2+BtjjKAvpafkmO8l7tdufThcV4q5O8DIrGKZTqPwJNl
1IXNDw9bg1kWRxYtnCQ6yICmJhSFm/Y3m6xv+cXDBlHz4n/FsRC6UfTd
Certificate has the following attributes:
Fingerprint MD5: 178EF183 43CCC9E0 ECB0E38D 9DEA03D8
Fingerprint SHA1: 1E7EF647 CBA15028 1C608972 57102878 C4BD8CDC
Certificate validated - Signed by existing trustpoint CA certificate.
Trustpoint CA certificate accepted.
% Certificate successfully imported
(config)#
Y luego puede confirmar que el certificado fue instalado:
# show run | sec crypto pki certificate chain CA-GTS-1C3
crypto pki certificate chain CA-GTS-1C3
certificate ca 0203BC53596B34C718F5015066
30820596 3082037E A0030201 02020D02 03BC5359 6B34C718 F5015066 300D0609
2A864886 F70D0101 0B050030 47310B30 09060355 04061302 55533122 30200603
55040A13 19476F6F 676C6520 54727573 74205365 72766963 6573204C 4C433114
<snip>
E1715E2A E4EF0322 B18A653A 8FC09365 D485CD0F 0F5B8359 1647162D 9C243AC8
80A62614 859BF637 9BAC6FF9 C5C30651 F3E27FC5 B110BA51 F4DD
quit
#show crypto pki certificates verbose CA-GTS-1C3
CA Certificate
Status: Available
Version: 3
Certificate Serial Number (hex): 0203BC53596B34C718F5015066
Certificate Usage: Signature
Issuer:
cn=GTS Root R1
o=Google Trust Services LLC
c=US
Subject:
cn=GTS CA 1C3
o=Google Trust Services LLC
c=US
CRL Distribution Points:
http://crl.pki.goog/gtsr1/gtsr1.crl
Validity Date:
start date: 00:00:42 UTC Aug 13 2020
end date: 00:00:42 UTC Sep 30 2027
Subject Key Info:
Public Key Algorithm: rsaEncryption
RSA Public Key: (2048 bit)
Signature Algorithm: SHA256 with RSA Encryption
Fingerprint MD5: 178EF183 43CCC9E0 ECB0E38D 9DEA03D8
Fingerprint SHA1: 1E7EF647 CBA15028 1C608972 57102878 C4BD8CDC
X509v3 extensions:
X509v3 Key Usage: 86000000
Digital Signature
Key Cert Sign
CRL Signature
X509v3 Subject Key ID: 8A747FAF 85CDEE95 CD3D9CD0 E24614F3 71351D27
X509v3 Basic Constraints:
CA: TRUE
X509v3 Authority Key ID: E4AF2B26 711A2B48 27852F52 662CEFF0 8913713E
Authority Info Access:
OCSP URL: http://ocsp.pki.goog/gtsr1
CA ISSUERS: http://pki.goog/repo/certs/gtsr1.der
X509v3 CertificatePolicies:
Policy: 2.23.140.1.2.2
Policy: 2.23.140.1.2.1
Policy: 1.3.6.1.4.1.11129.2.5.3
Qualifier ID: 1.3.6.1.5.5.7.2.1
Qualifier Info: https://pki.goog/repository/
Extended Key Usage:
Client Auth
Server Auth
Cert install time: 02:31:20 UTC Mar 16 2023
Cert install time in nsec: 1678933880873946880
Associated Trustpoints: CA-GTS-1C3
A continuación, puede instalar los certificados para los otros dos emisores.
CA-GTS-Root-R1:
Configuración:
(config)# crypto pki authenticate CA-GTS-Root-R1
Enter the base 64 encoded CA certificate.
End with a blank line or the word "quit" on a line by itself
MIIFVzCCAz+gAwIBAgINAgPlk28xsBNJiGuiFzANBgkqhkiG9w0BAQwFADBHMQsw
CQYDVQQGEwJVUzEiMCAGA1UEChMZR29vZ2xlIFRydXN0IFNlcnZpY2VzIExMQzEU
<snip>
2tIMPNuzjsmhDYAPexZ3FL//2wmUspO8IFgV6dtxQ/PeEMMA3KgqlbbC1j+Qa3bb
bP6MvPJwNQzcmRk13NfIRmPVNnGuV/u3gm3c
Certificate has the following attributes:
Fingerprint MD5: 05FED0BF 71A8A376 63DA01E0 D852DC40
Fingerprint SHA1: E58C1CC4 913B3863 4BE9106E E3AD8E6B 9DD9814A
% Do you accept this certificate? [yes/no]: yes
Trustpoint CA certificate accepted.
% Certificate successfully imported
(config)# end
Verificación de configuración en ejecución:
# show run | sec crypto pki certificate chain CA-GTS-Root-R1
crypto pki certificate chain CA-GTS-Root-R1
certificate ca 0203E5936F31B01349886BA217
30820557 3082033F A0030201 02020D02 03E5936F 31B01349 886BA217 300D0609
2A864886 F70D0101 0C050030 47310B30 09060355 04061302 55533122 30200603
<snip>
6775C119 3A2B474E D3428EFD 31C81666 DAD20C3C DBB38EC9 A10D800F 7B167714
BFFFDB09 94B293BC 205815E9 DB7143F3 DE10C300 DCA82A95 B6C2D63F 906B76DB
6CFE8CBC F270350C DC991935 DCD7C846 63D53671 AE57FBB7 826DDC
quit
Mostrar verificación criptográfica:
# show crypto pki certificates verbose CA-GTS-Root-R1
CA Certificate
Status: Available
Version: 3
Certificate Serial Number (hex): 0203E5936F31B01349886BA217
Certificate Usage: Signature
Issuer:
cn=GTS Root R1
o=Google Trust Services LLC
c=US
Subject:
cn=GTS Root R1
o=Google Trust Services LLC
c=US
Validity Date:
start date: 00:00:00 UTC Jun 22 2016
end date: 00:00:00 UTC Jun 22 2036
Subject Key Info:
Public Key Algorithm: rsaEncryption
RSA Public Key: (4096 bit)
Signature Algorithm: SHA384 with RSA Encryption
Fingerprint MD5: 05FED0BF 71A8A376 63DA01E0 D852DC40
Fingerprint SHA1: E58C1CC4 913B3863 4BE9106E E3AD8E6B 9DD9814A
X509v3 extensions:
X509v3 Key Usage: 86000000
Digital Signature
Key Cert Sign
CRL Signature
X509v3 Subject Key ID: E4AF2B26 711A2B48 27852F52 662CEFF0 8913713E
X509v3 Basic Constraints:
CA: TRUE
Authority Info Access:
Cert install time: 14:39:38 UTC Mar 13 2023
Cert install time in nsec: 1678718378546968064
Associated Trustpoints: CA-GTS-Root-R1 Trustpool
CA-GlobalSign-Root:
Este certificado se encontró en esta ubicación:
https://support.globalsign.com/ca-certificates/root-certificates/globalsign-root-certificates
Configuración:
(config)# crypto pki authenticate CA-GlobalSign-Root
Enter the base 64 encoded CA certificate.
End with a blank line or the word "quit" on a line by itself
MIIDdTCCAl2gAwIBAgILBAAAAAABFUtaw5QwDQYJKoZIhvcNAQEFBQAwVzELMAkG
A1UEBhMCQkUxGTAXBgNVBAoTEEdsb2JhbFNpZ24gbnYtc2ExEDAOBgNVBAsTB1Jv
<snip>
DKqC5JlR3XC321Y9YeRq4VzW9v493kHMB65jUr9TU/Qr6cf9tveCX4XSQRjbgbME
HMUfpIBvFSDJ3gyICh3WZlXi/EjJKSZp4A==
Certificate has the following attributes:
Fingerprint MD5: 3E455215 095192E1 B75D379F B187298A
Fingerprint SHA1: B1BC968B D4F49D62 2AA89A81 F2150152 A41D829C
% Do you accept this certificate? [yes/no]: yes
Trustpoint CA certificate accepted.
% Certificate successfully imported
(config)# end
Verificación de configuración en ejecución:
# show run | sec crypto pki certificate chain CA-GlobalSign-Root
crypto pki certificate chain CA-GlobalSign-Root
certificate ca 040000000001154B5AC394
30820375 3082025D A0030201 02020B04 00000000 01154B5A C394300D 06092A86
<snip>
2AC45631 95D06789 852BF96C A65D469D 0CAA82E4 9951DD70 B7DB563D 61E46AE1
5CD6F6FE 3DDE41CC 07AE6352 BF5353F4 2BE9C7FD B6F7825F 85D24118 DB81B304
1CC51FA4 806F1520 C9DE0C88 0A1DD666 55E2FC48 C9292669 E0
quit
Mostrar verificación criptográfica:
#show crypto pki certificates verbose CA-GlobalSign-Root
CA Certificate
Status: Available
Version: 3
Certificate Serial Number (hex): 040000000001154B5AC394
Certificate Usage: Signature
Issuer:
cn=GlobalSign Root CA
ou=Root CA
o=GlobalSign nv-sa
c=BE
Subject:
cn=GlobalSign Root CA
ou=Root CA
o=GlobalSign nv-sa
c=BE
Validity Date:
start date: 12:00:00 UTC Sep 1 1998
end date: 12:00:00 UTC Jan 28 2028
Subject Key Info:
Public Key Algorithm: rsaEncryption
RSA Public Key: (2048 bit)
Signature Algorithm: SHA1 with RSA Encryption
Fingerprint MD5: 3E455215 095192E1 B75D379F B187298A
Fingerprint SHA1: B1BC968B D4F49D62 2AA89A81 F2150152 A41D829C
X509v3 extensions:
X509v3 Key Usage: 6000000
Key Cert Sign
CRL Signature
X509v3 Subject Key ID: 607B661A 450D97CA 89502F7D 04CD34A8 FFFCFD4B
X509v3 Basic Constraints:
CA: TRUE
Authority Info Access:
Cert install time: 03:03:01 UTC Mar 16 2023
Cert install time in nsec: 1678935781942944000
Associated Trustpoints: CA-GlobalSign-Root
CA-gmail-SMTP:
El certificado TLS para los servidores de Gmail (CA-gmail-SMTP) se encontró siguiendo los pasos que se describen a continuación: Usar certificados TLS para transporte seguro
Configuración:
(ca-trustpoint)# crypto pki authenticate CA-gmail-SMTP
Enter the base 64 encoded CA certificate.
End with a blank line or the word "quit" on a line by itself
MIIEhjCCA26gAwIBAgIQUofgQKT+9wcSaLBP3d3w9DANBgkqhkiG9w0BAQsFADBG
MQswCQYDVQQGEwJVUzEiMCAGA1UEChMZR29vZ2xlIFRydXN0IFNlcnZpY2VzIExM
<snip>
b1J2gZAyjyd4nfFRG1jeL5KrsfUR9hIXufqySvlPUoPuKSi3fvsIS21BYEXEe8uZ
gBxJaeTUjncvow==
Trustpoint 'CA-gmail-SMTP' is a subordinate CA.
but certificate is not a CA certificate.
Manual verification required
Certificate has the following attributes:
Fingerprint MD5: 19651FBE 906A414D 6D57B783 946F30A2
Fingerprint SHA1: 4EF392CB EEB46D5E 47433953 AAEF313F 4C6D2825
% Do you accept this certificate? [yes/no]: yes
Trustpoint CA certificate accepted.
% Certificate successfully imported
(config)#
Verificación de configuración en ejecución:
# show run | sec crypto pki certificate chain CA-gmail-SMTP
crypto pki certificate chain CA-gmail-SMTP
certificate ca 5287E040A4FEF7071268B04FDDDDF0F4
30820486 3082036E A0030201 02021052 87E040A4 FEF70712 68B04FDD DDF0F430
0D06092A 864886F7 0D01010B 05003046 310B3009 06035504 06130255 53312230
<snip>
92ABB1F5 11F61217 B9FAB24A F94F5283 EE2928B7 7EFB084B 6D416045 C47BCB99
801C4969 E4D48E77 2FA3
quit
Mostrar verificación criptográfica:
# show crypto pki certificates verbose CA-gmail-SMTP
CA Certificate
Status: Available
Version: 3
Certificate Serial Number (hex): 5287E040A4FEF7071268B04FDDDDF0F4
Certificate Usage: Signature
Issuer:
cn=GTS CA 1C3
o=Google Trust Services LLC
c=US
Subject:
cn=smtp.gmail.com
CRL Distribution Points:
http://crls.pki.goog/gts1c3/moVDfISia2k.crl
Validity Date:
start date: 09:15:03 UTC Feb 20 2023
end date: 09:15:02 UTC May 15 2023
Subject Key Info:
Public Key Algorithm: ecEncryption
EC Public Key: (256 bit)
Signature Algorithm: SHA256 with RSA Encryption
Fingerprint MD5: 19651FBE 906A414D 6D57B783 946F30A2
Fingerprint SHA1: 4EF392CB EEB46D5E 47433953 AAEF313F 4C6D2825
X509v3 extensions:
X509v3 Key Usage: 80000000
Digital Signature
X509v3 Subject Key ID: 5CC36972 D07FE997 510E1A67 8A8ECC23 E40CFB68
X509v3 Basic Constraints:
CA: FALSE
X509v3 Subject Alternative Name:
smtp.gmail.com
IP Address :
OtherNames :
X509v3 Authority Key ID: 8A747FAF 85CDEE95 CD3D9CD0 E24614F3 71351D27
Authority Info Access:
OCSP URL: http://ocsp.pki.goog/gts1c3
CA ISSUERS: http://pki.goog/repo/certs/gts1c3.der
X509v3 CertificatePolicies:
Policy: 2.23.140.1.2.1
Extended Key Usage:
Server Auth
Cert install time: 03:10:41 UTC Mar 16 2023
Cert install time in nsec: 1678936241822955008
Associated Trustpoints: CA-gmail-SMTP
Una forma más sencilla de encontrar los certificados
Alternativamente, puede intentar utilizar una llamada openssl de un servidor/laptop como una manera más fácil de obtener los certificados de un servidor SMTP sin tener que utilizar debugs y buscar en Google para rastrearlos:
openssl s_client -showcerts -verify 5 -connect gmail-smtp-in.l.google.com:25 -starttls smtp
También puede visitar use smtp.gmail.com:
openssl s_client -showcerts -verify 5 -connect smtp.gmail.com:25 -starttls smtp
Los resultados de esa llamada incluirán los certificados reales en sí mismos que se pueden utilizar para las configuraciones "crypto pki authenticate <trustpoint>".
Prueba de EEM con SMTP seguro de nuevo
Ahora que los certificados se aplican al dispositivo Cisco IOS XE, el script EEM enviará los mensajes SMTP seguros como se esperaba.
# event manager run SendSecureEmailEEM
Verifique el Spoiler para las salidas completas de debug de crypto y ssl:
# event manager run SendSecureEmailEEM
*Mar 16 03:28:50.673: CRYPTO_OPSSL: Allocated the memory for OPSSLContext
*Mar 16 03:28:50.673: CRYPTO_OPSSL: Set cipher specs to mask 0x02FC0000 for version 128
*Mar 16 03:28:50.674: Set the Default EC Curve list: 0x70Set the EC curve list: secp521r1:secp384r1:prime256v1
*Mar 16 03:28:50.674: opssl_SetPKIInfo entry
*Mar 16 03:28:50.674: CRYPTO_PKI: (A069B) Session started - identity selected (TP-self-signed-486541296)xTP-self-signed-486541296:refcount after increment = 1
*Mar 16 03:28:50.674: CRYPTO_PKI: Begin local cert chain retrieval.
*Mar 16 03:28:50.674: CRYPTO_PKI(Cert Lookup) issuer="cn=IOS-Self-Signed-Certificate-486541296" serial number= 01
*Mar 16 03:28:50.674: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
1C 7F 3D 52 67 66 D5 59 E2 66 58 E7 8B E7 9B 8E
*Mar 16 03:28:50.675: CRYPTO_PKI: Done with local cert chain fetch 0.
*Mar 16 03:28:50.675: CRYPTO_PKI: Rcvd request to end PKI session A069B.
*Mar 16 03:28:50.675: CRYPTO_PKI: PKI session A069B has ended. Freeing all resources.TP-self-signed-486541296:unlocked trustpoint TP-self-signed-486541296, refcount is 0
*Mar 16 03:28:50.675: opssl_SetPKIInfo done.
*Mar 16 03:28:50.675: CRYPTO_OPSSL: Common Criteria is disabled on this session.Disabling Common Criteria mode functionality in CiscoSSL on SSL CTX 0x7F41F28EAFF8
*Mar 16 03:28:50.675: CRYPTO_OPSSL: ciphersuites ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-SHA384:DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:AES256-GCM-SHA384:AES256-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-SHA256:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:AES128-GCM-SHA256:AES128-SHA256
*Mar 16 03:28:50.676: Handshake start: before SSL initialization
*Mar 16 03:28:50.676: SSL_connect:before SSL initialization
*Mar 16 03:28:50.676: >>> ??? [length 0005]
*Mar 16 03:28:50.676: 16 03 01 00 95
*Mar 16 03:28:50.676:
*Mar 16 03:28:50.676: >>> TLS 1.2 Handshake [length 0095], ClientHello
*Mar 16 03:28:50.676: 01 00 00 91 03 03 26 4B 9F B3 44 94 FD 5F FD A1
<snip>
*Mar 16 03:28:50.679: 03 03 01 02 01
*Mar 16 03:28:50.679:
*Mar 16 03:28:50.679: SSL_connect:SSLv3/TLS write client hello
*Mar 16 03:28:50.692: <<< ??? [length 0005]
*Mar 16 03:28:50.692: 16 03 03 00 3F
*Mar 16 03:28:50.692:
*Mar 16 03:28:50.692: SSL_connect:SSLv3/TLS write client hello
*Mar 16 03:28:50.692: <<< TLS 1.2 Handshake [length 003F], ServerHello
*Mar 16 03:28:50.692: 02 00 00 3B 03 03 64 12 7E 05 25 F6 7A BD A0 2E
*Mar 16 03:28:50.692: 58 83 12 7F 90 CD F4 AB E2 69 53 A8 C7 FC 44 4F
*Mar 16 03:28:50.692: 57 4E 47 52 44 01 00 C0 2B 00 00 13 00 17 00 00
*Mar 16 03:28:50.693: FF 01 00 01 00 00 0B 00 02 01 00 00 23 00 00
*Mar 16 03:28:50.693: TLS server extension "unknown" (id=23), len=0
TLS server extension "renegotiate" (id=65281), len=1
*Mar 16 03:28:50.693: 00
*Mar 16 03:28:50.693: TLS server extension "EC point formats" (id=11), len=2
*Mar 16 03:28:50.693: 01 00
*Mar 16 03:28:50.693: TLS server extension "session ticket" (id=35), len=0
*Mar 16 03:28:50.693: <<< ??? [length 0005]
*Mar 16 03:28:50.693: 16 03 03 0F 9A
*Mar 16 03:28:50.694:
*Mar 16 03:28:50.702: SSL_connect:SSLv3/TLS read server hello
*Mar 16 03:28:50.702: <<< TLS 1.2 Handshake [length 0F9A], Certificate
*Mar 16 03:28:50.702: 0B 00 0F 96 00 0F 93 00 04 8A 30 82 04 86 30 82
*Mar 16 03:28:50.702: 03 6E A0 03 02 01 02 02 10 52 87 E0 40 A4 FE F7
<snip>
*Mar 16 03:28:50.763: 82 35 CF 62 8B C9 24 8B A5 B7 39 0C BB 7E 2A 41
*Mar 16 03:28:50.763: BF 52 CF FC A2 96 B6 C2 82 3F
*Mar 16 03:28:50.763:
*Mar 16 03:28:50.765: CC_DEBUG: Entering shim layer app callback function
*Mar 16 03:28:50.765: CRYPTO_PKI: (A069C) Session started - identity not specified
*Mar 16 03:28:50.765: CRYPTO_PKI: (A069C) Adding peer certificate
*Mar 16 03:28:50.767: CRYPTO_PKI: Added x509 peer certificate - (1162) bytes
*Mar 16 03:28:50.767: CRYPTO_PKI: (A069C) Adding peer certificate
*Mar 16 03:28:50.768: CRYPTO_PKI: Added x509 peer certificate - (1434) bytes
*Mar 16 03:28:50.768: CRYPTO_PKI: (A069C) Adding peer certificate
*Mar 16 03:28:50.770: CRYPTO_PKI: Added x509 peer certificate - (1382) bytes
*Mar 16 03:28:50.770: CRYPTO_OPSSL: Validate Certificate Chain Callback
*Mar 16 03:28:50.770: CRYPTO_PKI(Cert Lookup) issuer="cn=GTS CA 1C3,o=Google Trust Services LLC,c=US" serial number= 52 87 E0 40 A4 FE F7 07 12 68 B0 4F DD DD F0 F4
*Mar 16 03:28:50.770: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
A7 CC 4B 0F 36 C3 AC D1 2F 77 DD 1D 9A 37 DC FC
*Mar 16 03:28:50.770: CRYPTO_PKI(Cert Lookup) issuer="cn=GTS Root R1,o=Google Trust Services LLC,c=US" serial number= 02 03 BC 53 59 6B 34 C7 18 F5 01 50 66
*Mar 16 03:28:50.771: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
03 9F CF 59 82 EE 09 CC 4F 53 AE D8 02 7E 4B AF
*Mar 16 03:28:50.771: CRYPTO_PKI(Cert Lookup) issuer="cn=GlobalSign Root CA,ou=Root CA,o=GlobalSign nv-sa,c=BE" serial number= 77 BD 0D 6C DB 36 F9 1A EA 21 0F C4 F0 58 D3 0D
*Mar 16 03:28:50.771: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
94 40 D1 90 A0 A3 5D 47 E5 B5 31 F6 63 AD 1B 0A
*Mar 16 03:28:50.771: CRYPTO_PKI: Cert record not found for issuer serial.
*Mar 16 03:28:50.772: CRYPTO_PKI: crypto_pki_get_cert_record_by_subject()
*Mar 16 03:28:50.772: CRYPTO_PKI: Found a subject match
*Mar 16 03:
#28:50.772: CRYPTO_PKI: ip-ext-val: IP extension validation not required:Incrementing refcount for context id-35 to 1
*Mar 16 03:28:50.773: CRYPTO_PKI: create new ca_req_context type PKI_VERIFY_CHAIN_CONTEXT,ident 35
*Mar 16 03:28:50.773: CRYPTO_PKI: (A069C)validation path has 1 certs
*Mar 16 03:28:50.773: CRYPTO_PKI: (A069C) Check for identical certs
*Mar 16 03:28:50.773: CRYPTO_PKI(Cert Lookup) issuer="cn=GlobalSign Root CA,ou=Root CA,o=GlobalSign nv-sa,c=BE" serial number= 77 BD 0D 6C DB 36 F9 1A EA 21 0F C4 F0 58 D3 0D
*Mar 16 03:28:50.774: CRYPTO_PKI: looking for cert in handle=7F41EE523CE0, digest=
94 40 D1 90 A0 A3 5D 47 E5 B5 31 F6 63 AD 1B 0A
*Mar 16 03:28:50.774: CRYPTO_PKI: Cert record not found for issuer serial.
*Mar 16 03:28:50.774: CRYPTO_PKI : (A069C) Validating non-trusted cert
*Mar 16 03:28:50.774: CRYPTO_PKI: (A069C) Create a list of suitable trustpoints
*Mar 16 03:28:50.774: CRYPTO_PKI: crypto_pki_get_cert_record_by_issuer()
*Mar 16 03:28:50.774: CRYPTO_PKI: Found a issuer match
*Mar 16 03:28:50.774: CRYPTO_PKI: (A069C) Suitable trustpoints are: CA-GlobalSign-Root,
*Mar 16 03:28:50.775: CRYPTO_PKI: (A069C) Attempting to validate certificate using CA-GlobalSign-Root policy
*Mar 16 03:28:50.775: CRYPTO_PKI: (A069C) Using CA-GlobalSign-Root to validate certificate
*Mar 16 03:28:50.775: CRYPTO_PKI(make trusted certs chain)
*Mar 16 03:28:50.775: CRYPTO_PKI: Added 1 certs to trusted chain.
*Mar 16 03:28:50.775: CRYPTO_PKI: Prepare session revocation service providers
*Mar 16 03:28:50.776: P11:C_CreateObject:
*Mar 16 03:28:50.776: CKA_CLASS: PUBLIC KEY
*Mar 16 03:28:50.776: CKA_KEY_TYPE: RSA
*Mar 16 03:28:50.776: CKA_MODULUS:
DA 0E E6 99 8D CE A3 E3 4F 8A 7E FB F1 8B 83 25
6B EA 48 1F F1 2A B0 B9 95 11 04 BD F0 63 D1 E2
<snip>
*Mar 16 03:28:50.780: CKA_PUBLIC_EXPONENT: 01 00 01
*Mar 16 03:28:50.780: CKA_VERIFY_RECOVER: 01
*Mar 16 03:28:50.780: CRYPTO_PKI: Deleting cached key having key id 45
*Mar 16 03:28:50.781: CRYPTO_PKI: Attempting to insert the peer's public key into cache
*Mar 16 03:28:50.781: CRYPTO_PKI:Peer's public inserted successfully with key id 46
*Mar 16 03:28:50.781: P11:C_CreateObject: 131118
*Mar 16 03:28:50.781: P11:C_GetMechanismInfo slot 1 type 3 (invalid mechanism)
*Mar 16 03:28:50.781: P11:C_GetMechanismInfo slot 1 type 1
*Mar 16 03:28:50.781: P11:C_VerifyRecoverInit - 131118
*Mar 16 03:28:50.781: P11:C_VerifyRecover - 131118
*Mar 16 03:28:50.781: P11:found pubkey in cache using index = 46
*Mar 16 03:28:50.781: P11:public key found is :
30 82 01 22 30 0D 06 09 2A 86 48 86 F7 0D 01 01
01 05 00 03 82 01 0F 00 30 82 01 0A 02 82 01 01
<snip>
CF 02 03 01 00 01
*Mar 16 03:28:50.788: P11:CEAL:CRYPTO_NO_ERR
*Mar 16 03:28:50.788: P11:C_DestroyObject 2:2002E
*Mar 16 03:28:50.788: CRYPTO_PKI: Expiring peer's cached key with key id 46
*Mar 16 03:28:50.788: CRYPTO_PKI: (A069C) Certificate is verified
*Mar 16 03:28:50.788: CRYPTO_PKI: Remove session revocation service providers
*Mar 16 03:28:50.788: CRYPTO_PKI: Remove session revocation service providersCA-GlobalSign-Root:validation status - CRYPTO_VALID_CERT_WITH_WARNING
*Mar 16 03:28:50.788: CRYPTO_PKI: (A069C) Certificate validated without revocation check:cert refcount after increment = 1
*Mar 16 03:28:50.790: CRYPTO_PKI: Populate AAA auth data
*Mar 16 03:28:50.790: CRYPTO_PKI: Unable to get configured attribute for primary AAA list authorization.
*Mar 16 03:28:50.790: PKI: Cert key-usage: Digital-Signature , Certificate-Signing , CRL-Signing
*Mar 16 03:28:50.790: CRYPTO_PKI: (A069C)chain cert was anchored to trustpoint CA-GlobalSign-Root, and chain validation result was: CRYPTO_VALID_CERT_WITH_WARNING
*Mar 16 03:28:50.790: CRYPTO_PKI: (A069C) Removing verify context
*Mar 16 03:28:50.790: CRYPTO_PKI: destroying ca_req_context type PKI_VERIFY_CHAIN_CONTEXT,ident 35, ref count 1:Decrementing refcount for context id-35 to 0
*Mar 16 03:28:50.790: CRYPTO_PKI: ca_req_context released
*Mar 16 03:28:50.790: CRYPTO_PKI: (A069C) Validation TP is CA-GlobalSign-Root
*Mar 16 03:28:50.790: CRYPTO_PKI: (A069C) Certificate validation succeeded
*Mar 16 03:28:50.790: CRYPTO_OPSSL: Certificate verification is successful
*Mar 16 03:28:50.790: CRYPTO_PKI: Rcvd request to end PKI session A069C.
*Mar 16 03:28:50.790: CRYPTO_PKI: PKI session A069C has ended. Freeing all resources.:cert refcount after decrement = 0
*Mar 16 03:28:50.791: <<< ??? [length 0005]
*Mar 16 03:28:50.791: 16 03 03 00 93
*Mar 16 03:28:50.791:
*Mar 16 03:28:50.791: SSL_connect:SSLv3/TLS read server certificate
*Mar 16 03:28:50.791: <<< TLS 1.2 Handshake [length 0093], ServerKeyExchange
*Mar 16 03:28:50.791: 0C 00 00 8F 03 00 17 41 04 3D 49 34 A3 52 D4 EB
*Mar 16 03:28:50.791: DE A2 9E CC B0 91 AA CB 1B 39 D0 26 1B 7D FF 31
*Mar 16 03:28:50.792: E0 D7 D5 9C 75 C0 7D 5B D6 B2 0A B5 CC EA E1 4B
*Mar 16 03:28:50.792: 4E E5 72 7B 54 5D 9B B2 95 91 E0 CC D6 A5 8E CE
*Mar 16 03:28:50.792: 8D 36 C9 83 42 B0 4D AC 0C 04 03 00 46 30 44 02
*Mar 16 03:28:50.792: 20 67 B3 F1 DA D1 BF 13 72 DD B6 B2 11 3B 6E 6F
*Mar 16 03:28:50.793: 87 52 D9 00 F7 44 31 C3 C2 5E BE 2D FF 93 4E F0
*Mar 16 03:28:50.793: A8 02 20 24 42 91 BE B7 10 1C D1 C0 12 28 FB 1F
*Mar 16 03:28:50.793: E4 DE 81 0B AA 66 19 CD 28 5A A0 30 7D 3C 4A 56
*Mar 16 03:28:50.793: 0D 94 E2
*Mar 16 03:28:50.793:
*Mar 16 03:28:50.794: P11:C_FindObjectsInit:
*Mar 16 03:28:50.794: CKA_CLASS: PUBLIC KEY
*Mar 16 03:28:50.794: CKA_KEY_TYPE: : 00 00 00 03
*Mar 16 03:28:50.794: CKA_ECDSA_PARAMS:
30 59 30 13 06 07 2A 86 48 CE 3D 02 01 06 08 2A
86 48 CE 3D 03 01 07 03 42 00 04 63 B6 D3 1A 28
<snip>
*Mar 16 03:28:50.796: P11:C_FindObjectsFinal
*Mar 16 03:28:50.796: P11:C_VerifyInit - Session found
*Mar 16 03:28:50.796: P11:C_VerifyInit - key id = 131073
*Mar 16 03:28:50.796: P11:C_Verify
*Mar 16 03:28:50.800: P11:CEAL:CRYPTO_NO_ERR
*Mar 16 03:28:50.800: <<< ??? [length 0005]
*Mar 16 03:28:50.800: 16 03 03 00 04
*Mar 16 03:28:50.800:
*Mar 16 03:28:50.800: SSL_connect:SSLv3/TLS read server key exchange
*Mar 16 03:28:50.800: <<< TLS 1.2 Handshake [length 0004], ServerHelloDone
*Mar 16 03:28:50.801: 0E 00 00 00
*Mar 16 03:28:50.801:
*Mar 16 03:28:50.801: SSL_connect:SSLv3/TLS read server done
*Mar 16 03:28:50.810: >>> ??? [length 0005]
*Mar 16 03:28:50.810: 16 03 03 00 46
*Mar 16 03:28:50.811:
*Mar 16 03:28:50.811: >>> TLS 1.2 Handshake [length 0046], ClientKeyExchange
*Mar 16 03:28:50.811: 10 00 00 42 41 04 26 C3 EF 02 05 6C 82 D1 90 B3
*Mar 16 03:28:50.811: 17 31 9A CD DD 8C 81 91 BA E8 C0 86 40 7B 2C E4
*Mar 16 03:28:50.811: 9A 2C 18 9D D1 6A C0 56 A0 98 2E B7 3B AB B3 EB
*Mar 16 03:28:50.811: BB CD 5E 42 C5 76 C0 C4 BF 15 F4 87 F2 7C AD 74
*Mar 16 03:28:50.812: 97 0A 97 2B 06 B5
*Mar 16 03:28:50.812:
*Mar 16 03:28:50.812: SSL_connect:SSLv3/TLS write client key exchange
*Mar 16 03:28:50.812: >>> ??? [length 0005]
*Mar 16 03:28:50.812: 14 03 03 00 01
*Mar 16 03:28:50.812:
*Mar 16 03:28:50.812: >>> TLS 1.2 ChangeCipherSpec [length 0001]
*Mar 16 03:28:51.116: >>> ??? [length 0005]
*Mar 16 03:28:51.116: 17 03 03 00 35
*Mar 16 03:28:51.116:
*Mar 16 03:28:51.116: >>> ??? [length 0005]
*Mar 16 03:28:51.116: 17 03 03 00 1A
*Mar 16 03:28:51.116:
*Mar 16 03:28:51.116: >>> ??? [length 0005]
*Mar 16 03:28:51.116: 17 03 03 00 30
*Mar 16 03:28:51.116:
*Mar 16 03:28:51.116: >>> ??? [length 0005]
*Mar 16 03:28:51.116: 17 03 03 00 1B
*Mar 16 03:28:51.117:
*Mar 16 03:28:51.713: <<< ??? [length 0005]
*Mar 16 03:28:51.713: 17 03 03 00 6D
*Mar 16 03:28:51.713:
*Mar 16 03:28:51.714: >>> ??? [length 0005]
*Mar 16 03:28:51.714: 17 03 03 00 1E
*Mar 16 03:28:51.714:
*Mar 16 03:28:51.732: <<< ??? [length 0005]
*Mar 16 03:28:51.732: 17 03 03 00 71
*Mar 16 03:28:51.732:
Puede comprobar que el correo electrónico se ha recibido y que todos los campos (para, de, cc, asunto, cuerpo) se han rellenado correctamente:
También puede verificar que el intercambio de señales de TLS y la sesión tuvieron lugar desde la captura de paquetes en el dispositivo Cisco IOS XE (adjunto como "WorkingSMTPwithTLS.pcap"):
Incluso puede verificar que los correos electrónicos se reflejen en la carpeta "Enviados" de la cuenta de correo electrónico utilizada:
Otras advertencias y consideraciones
Nombres de usuario con símbolos @
Se pueden ver problemas al intentar utilizar un relay SMTP. Debido a la retransmisión SMTP, la cadena de servidor tiene este formato (un "@" en el nombre de usuario):
event manager environment _email_server email.relay@My.Domain.Name:MyPasswordString@smtp-relay.gmail.com
El código para analizar el nombre de usuario y la contraseña divide la cadena en la primera aparición del símbolo "@". Como resultado, el sistema piensa que el nombre de host del servidor comienza inmediatamente después del primer símbolo "@" a través del resto de la cadena, e interpreta todo lo anterior como el "nombre de usuario:contraseña".
La implementación TCL de SMTP utiliza una expresión regular (regex) que maneja esta información de nombre de usuario/contraseña/servidor de manera diferente. Debido a esa diferencia, TCL permite nombres de usuario con un símbolo "@"; sin embargo, Cisco IOS XE TCL no admite crypto, por lo que no hay opción para enviar correos electrónicos seguros a través de TLS.
Para resumir:
- Si el correo electrónico debe ser seguro, no podrá enviarlo con TCL.
- Si hay un "@" en su nombre de usuario, no puede enviarlo con un EEM.
El ID de bug de Cisco CSCwe75439 se registró para abordar esta oportunidad de mejorar la función de correo electrónico de EEM; sin embargo, actualmente no hay un mapa de ruta para esta solicitud de mejora.
Conclusión
Como se muestra aquí, es posible enviar correos electrónicos seguros a través de SMTP con TLS mediante el applet Embedded Event Manager (EEM). Requiere cierta configuración en el lado del servidor, así como la configuración de los certificados necesarios para permitir la confianza, pero es factible si desea generar notificaciones de correo electrónico automatizadas y seguras.
Historial de revisiones
| Revisión | Fecha de publicación | Comentarios |
|---|---|---|
1.0 |
07-Oct-2024 |
Versión inicial |
Comentarios
