Introducción
Este documento describe cómo implementar L2 Ethernet VPN (EVPN) Virtual Extensible LAN (VXLAN) IPv6 Overlay en Nexus 9000.
Prerequisites
Requirements
Cisco recomienda que tenga conocimiento sobre estos temas:
- Border Gateway Protocol (BGP)
- Abrir primero la ruta más corta (OSPF)
- EVPN
- IPV6
Componentes Utilizados
La información que contiene este documento se basa en las siguientes versiones de software y hardware.
- Cisco N9K-C93180YC-FX que ejecuta la versión 9.3.1(9)
- Cisco N9K-C93216TC-FX2 que ejecuta la versión 9.3(7)
- Cisco Aggregation Service Router (ASR) con host final habilitado para IPv4 e IPv6
- Cisco N9K-C93180YC-EX que ejecuta la versión 9.3(8)
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Diagrama de la red
![Network diagram for EVPN Vxlan IPV6 Overlay](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-00.jpeg)
Configuración de alto nivel
- Instalar características
- Configurar dirección IP - Subyacente
- Configurar IGP - OSPF
- Configurar MP - BGP
- Configuración de VLAN y EVPN Overlay
- Configurar e-BGP entre hosts y hojas
Configuración
![Leaf-1 Configuration](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-01.png)
![Leaf-2 Configuration](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-02.png)

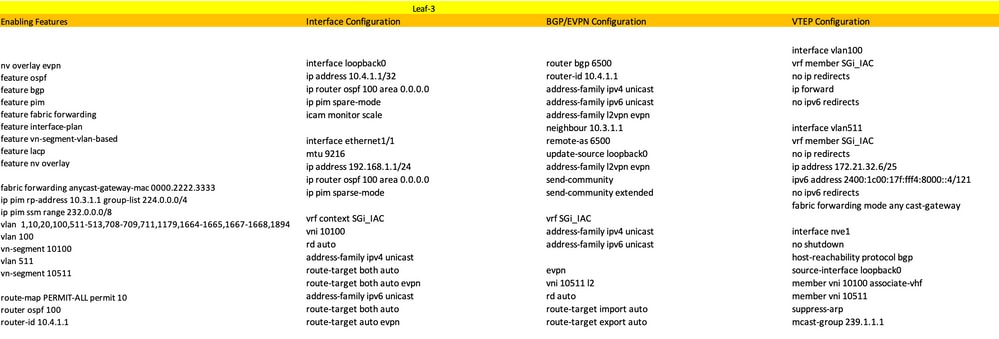

![Leaf-3 Configuration](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-03.png)
![Spine-1 Configuration](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-04.png)
![Host Configuration](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-05.png)
Verificación
Utilize esta sección para confirmar que su configuración funcione correctamente.
![Host Ping Verification](/c/dam/en/us/support/docs/ip/ip-version-6-ipv6/218146-configure-evpn-vxlan-ipv6-overlay-config-06.png)
Troubleshoot
En esta sección encontrará información que puede utilizar para solucionar problemas de configuración.
Utilice estos comandos para resolver problemas de configuración:
#show bgp l2vpn evpn
#show nve peer
#show nve vni
# show ip arp <> >> On host side
