Configuración de SNMP en dispositivos Firepower NGFW
Contenido
Introducción
En este documento se describe cómo configurar y solucionar problemas del protocolo simple de administración de red (SNMP) en dispositivos FTD de firewall de última generación (NGFW).
Prerequisites
Requirements
Este documento requiere conocimientos básicos del SNMP.
Componentes Utilizados
Este documento no tiene restricciones específicas en cuanto a versiones de software y de hardware.
La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Antecedentes
Los dispositivos de NGFW Firepower se pueden dividir en 2 subsistemas principales:
- Firepower Extensible Operative System (FXOS) controla el hardware del chasis.
- Firepower Threat Defense (FTD) se ejecuta dentro del módulo.
FTD es un software unificado que consta de 2 motores principales, el motor Snort y el motor LINA. El motor del SNMP actual de FTD deriva del ASA clásico y tiene visibilidad de las características relacionadas con LINA.
FX-OS y FTD tienen planos de control independientes y para fines de monitoreo, tienen diferentes motores SNMP. Cada uno de los motores SNMP proporciona información diferente y es posible que desee supervisar ambos para obtener una vista más completa del estado del dispositivo.
Desde el punto de vista del hardware, existen actualmente dos arquitecturas principales para los appliances de NGFW Firepower: las series Firepower 2100 y Firepower 4100/9300.
Los dispositivos Firepower 4100/9300 tienen una interfaz dedicada para la administración de dispositivos y este es el origen y el destino del tráfico del SNMP dirigido al subsistema FXOS. Por otro lado, la aplicación FTD utiliza una interfaz LINA (datos y diagnósticos. En las versiones de FTD posteriores a 6.6, también se puede utilizar la interfaz de administración de FTD) para la configuración del SNMP.
El motor del SNMP en los dispositivos Firepower 2100 utiliza la IP y la interfaz de administración de FTD. El propio dispositivo une el tráfico del SNMP recibido en esta interfaz y lo reenvía al software FXOS.
En FTD (que utiliza la versión de software 6.6+) se introdujeron estos cambios:
- SNMP sobre la interfaz de administración.
- En las plataformas de las series FPR1000 o FPR2100, unifica el SNMP de LINA y el SNMP de FXOS en esta única interfaz de administración. Además, proporciona un único punto de configuración en el FMC en Configuración de la plataforma > SNMP.
Configurar
SNMP del chasis (FXOS) en FPR4100/FPR9300
Configuración de SNMPv1/v2c en FXOS mediante la GUI
Paso 1. Abra la interfaz de usuario del administrador de chasis Firepower (FCM) y vaya a la ficha Configuración de la plataforma > SNMP. Marque la casilla Habilitar SNMP, especifique la cadena Comunidad que se utilizará en las solicitudes del SNMP y haga clic en Guardar.
Paso 2. Configure el servidor de destino de operaciones de notificación del SNMP.
El host se puede definir como dirección IP o por nombre. Seleccione Aceptar y la configuración del servidor de operaciones de notificación del SNMP se guardará automáticamente. No es necesario seleccionar el botón Guardar en la página principal del SNMP. Lo mismo ocurre cuando se elimina un host.
Configuración de SNMPv1/v2c en FXOS mediante la interfaz de línea de comandos (CLI)
ksec-fpr9k-1-A# scope monitoring ksec-fpr9k-1-A /monitoring # enable snmp ksec-fpr9k-1-A /monitoring* # set snmp community Enter a snmp community: ksec-fpr9k-1-A /monitoring* # enter snmp-trap 192.168.10.100 ksec-fpr9k-1-A /monitoring/snmp-trap* # set community Community: ksec-fpr9k-1-A /monitoring/snmp-trap* # set version v2c ksec-fpr9k-1-A /monitoring/snmp-trap* # set notificationtype traps ksec-fpr9k-1-A /monitoring/snmp-trap* # set port 162 ksec-fpr9k-1-A /monitoring/snmp-trap* # exit ksec-fpr9k-1-A /monitoring* # commit-buffer
Configuración de SNMPv3 en FXOS mediante la GUI
Paso 1. Abra el FCM y vaya a la ficha Configuración de la plataforma > SNMP.
Paso 2. Para SNMPv3, no es necesario establecer ninguna cadena de comunidad en la sección superior. Cada usuario creado puede ejecutar correctamente las consultas al motor del SNMP en FXOS. El primer paso es habilitar el SNMP en la plataforma. Una vez hecho esto, puede crear los usuarios y el host de operaciones de notificación de destino. Tanto los usuarios del SNMP como los hosts de operaciones de notificación del SNMP se guardan automáticamente.
Paso 3. Como se muestra en la imagen, agregue el usuario del SNMP. El tipo de autenticación siempre es SHA, pero puede utilizar AES o DES para el cifrado:
Paso 4. Agregue el host de operaciones de notificación del SNMP, como se muestra en la imagen:
Configuración de SNMPv3 en FXOS mediante la CLI
ksec-fpr9k-1-A# scope monitoring ksec-fpr9k-1-A /monitoring # enable snmp ksec-fpr9k-1-A /monitoring # create snmp-user user1 Password: ksec-fpr9k-1-A /monitoring/snmp-user* # set auth sha ksec-fpr9k-1-A /monitoring/snmp-user* # set priv-password Enter a password: Confirm the password: ksec-fpr9k-1-A /monitoring/snmp-user* # set aes-128 yes ksec-fpr9k-1-A /monitoring/snmp-user* # exit ksec-fpr9k-1-A /monitoring* # enter snmp-trap 10.48.26.190 ksec-fpr9k-1-A /monitoring/snmp-trap* # set community Community: ksec-fpr9k-1-A /monitoring/snmp-trap* # set version v3 ksec-fpr9k-1-A /monitoring/snmp-trap* # set notificationtype traps ksec-fpr9k-1-A /monitoring/snmp-trap* # set port 162 ksec-fpr9k-1-A /monitoring/snmp-trap* # exit ksec-fpr9k-1-A /monitoring* # commit-buffer
SNMP de FTD (LINA) en FPR4100/FPR9300
Cambios en las versiones 6.6+
- En las versiones posteriores a 6.6, también tiene la opción de utilizar la interfaz de administración de FTD para sondeos y operaciones de notificación.
La función de administración de IP única del SNMP se admite desde la versión 6.6 en todas las plataformas de FTD:
- FPR2100
- FPR1000
- FPR4100
- FPR9300
- ASA5500 que ejecuta FTD
- FTDv
Configuración de SNMPv2c en LINA
Paso 1. En la interfaz de usuario del FMC, vaya a Dispositivos > Configuración de la plataforma > SNMP. Marque la opción 'Habilitar servidores SNMP' y configure los parámetros de SNMPv2 de la siguiente manera:
Paso 2. En la ficha Hosts, seleccione el botón Agregar y especifique la configuración del servidor SNMP.
También puede especificar la interfaz de diagnóstico como origen para los mensajes del SNMP. La interfaz de diagnóstico es una interfaz de datos que solo permite el tráfico directo y listo para usar (solo administración).
Esta imagen es de la versión 6.6 y utiliza un tema liviano.
Además, en las versiones de FTD posteriores a 6.6 también puede elegir la interfaz de administración:
Si se selecciona la nueva interfaz de administración, el SNMP de LINA está disponible en la interfaz de administración.
El resultado:
Configuración de SNMPv3 en LINA
Paso 1. En la interfaz de usuario del FMC, vaya a Dispositivos > Configuración de la plataforma > SNMP. Marque la opción Habilitar servidores SNMP y configure el usuario y el host de SNMPv3:
Paso 2. Configure el host también para recibir operaciones de notificación:
Paso 3. Las operaciones de notificación que desea recibir se pueden seleccionar en la sección Operaciones de notificación del SNMP:
Unificación SNMP de blade MIO (FXOS 2.12.1, FTD 7.2, ASA 9.18.1)
Comportamiento anterior a 7.2
- En las plataformas 9300 y 4100, los MIB SNMP para la información del chasis no están disponibles en SNMP configurados en aplicaciones FTD/ASA. Es necesario configurarlo por separado en la tarjeta MIO mediante el administrador del chasis y acceder a él por separado. MIO es el módulo de administración y E/S (supervisor).
- Se deben configurar dos políticas SNMP independientes, una en el blade/aplicación y otra en MIO para la supervisión SNMP.
- Se utilizan puertos independientes, uno para el blade y otro para MIO para la supervisión SNMP del mismo dispositivo.
- Esto puede crear complejidad cuando intenta configurar y monitorear los dispositivos 9300 y 4100 a través de SNMP.
Funcionamiento en versiones más recientes (FXOS 2.12.1, FTD 7.2, ASA 9.18.1 y posteriores)
- Con la unificación SNMP de MIO Blade, los usuarios pueden consultar los MIB de LINA y MIO a través de las interfaces de aplicación (ASA/FTD).
- La función se puede activar o desactivar mediante la nueva interfaz de usuario de MIO CLI y FCM (Chassis Mgr).
- El estado predeterminado es desactivado. Esto significa que el agente SNMP de MIO se está ejecutando como una instancia independiente. Las interfaces MIO deben utilizarse para sondear MIB de chasis/DME. Una vez habilitada la función, las interfaces de aplicación se pueden utilizar para sondear los mismos MIB.
- La configuración está disponible en la interfaz de usuario del administrador de chasis en Platform-settings > SNMP > Admin Instance, donde el usuario puede especificar la instancia de FTD que cotejaría/recopilaría las MIB del chasis para presentarla al NMS
- Se admiten aplicaciones ASA/FTD nativas y MI.
- Esta función solo es aplicable a plataformas basadas en MIO (FPR9300 y FPR4100).
Prerrequisitos, Plataformas Compatibles
- Versión mínima de administrador compatible: FCM 2.12.1
- Dispositivos gestionados: FPR9300 / FP4100 Series
- Versión mínima de dispositivos administrados admitidos requerida: FXOS 2.12.1, FTD 7.2 o ASA 9.18.1
SNMP en FPR2100
En los sistemas FPR2100, no hay FCM. La única manera de configurar el SNMP es mediante el FMC.
SNMP del chasis (FXOS) en FPR2100
A partir de FTD 6.6+, también tiene la opción de utilizar la interfaz de administración de FTD para el SNMP. En este caso, la información del SNMP en LINA y FXOS se transfiere a través de la interfaz de administración de FTD.
Configuración de SNMPv1/v2c en FXOS
Abra la interfaz de usuario del FMC y vaya a Dispositivos > Administración de dispositivos. Seleccione el dispositivo y, luego, SNMP:
Cambio en FTD 6.6+
Puede especificar la interfaz de administración de FTD:
Dado que la interfaz de administración también se puede configurar para el SNMP, la página muestra este mensaje de advertencia:
La configuración SNMP de la plataforma del dispositivo en esta página está inhabilitada, si la configuración SNMP está configurada con la interfaz de administración del dispositivo a través de Dispositivos > Configuración de la plataforma (Threat Defence) > SNMP > Hosts.
Configuración de SNMPv3 en FXOS
Abra la interfaz de usuario del FMC y vaya a Elegir dispositivos > Administración de dispositivos. Elija el dispositivo y seleccione SNMP.
SNMP de FTD (LINA) en FPR2100
- Para las versiones anteriores a 6.6, la configuración del SNMP en LINA de FTD en los dispositivos FTD FP1xxx/FP21xx es idéntica a la de FTD en los dispositivos Firepower 4100 o 9300.
FTD versiones 6.6+
- En las versiones posteriores a 6.6, también tiene la opción de utilizar la interfaz de administración de FTD para sondeos y operaciones de notificación de LINA.
Si se selecciona la nueva interfaz de administración:
- SNMP en LINA disponible sobre la interfaz de administración.
- En Dispositivos > Administración de dispositivos, la ficha SNMP está deshabilitada porque ya no es necesaria. Se muestra un anuncio de notificación. La ficha del dispositivo del SNMP solo era visible en las plataformas 2100/1100. Esta página no existe en las plataformas FPR9300/FPR4100 y FTD55xx.
Una vez configurada, la información combinada de sondeo/operación de notificación del SNMP en FXOS (en FP1xxx/FP2xxx) + el SNMP en LINA se completa en la interfaz de administración de FTD.
La función de administración de IP única del SNMP se admite desde la versión 6.6 en todas las plataformas de FTD:
- FPR2100
- FPR1000
- FPR4100
- FPR9300
- ASA5500 que ejecuta FTD
- FTDv
Para obtener más detalles, consulte Configuración del SNMP para Threat Defense
Verificación
Verificación del SNMP en FXOS para FPR4100/FPR9300
Verificaciones de SNMPv2c en FXOS
Verificación de la configuración de la CLI:
ksec-fpr9k-1-A /monitoring # show snmp
Name: snmp
Admin State: Enabled
Port: 161
Is Community Set: Yes
Sys Contact:
Sys Location:
ksec-fpr9k-1-A /monitoring # show snmp-trap
SNMP Trap:
SNMP Trap Port Community Version V3 Privilege Notification Type
------------------------ -------- ---------- ------- ------------ -----------------
192.168.10.100 162 V2c Noauth Traps
Desde el modo FXOS:
ksec-fpr9k-1-A(fxos)# show run snmp !Command: show running-config snmp !Time: Mon Oct 16 15:41:09 2017 version 5.0(3)N2(4.21) snmp-server host 192.168.10.100 traps version 2c cisco456 snmp-server enable traps callhome event-notify snmp-server enable traps callhome smtp-send-fail … All traps will appear as enable … snmp-server enable traps flexlink ifStatusChange snmp-server context mgmt vrf management snmp-server community cisco123 group network-operator
Verificaciones adicionales:
ksec-fpr9k-1-A(fxos)# show snmp host ------------------------------------------------------------------- Host Port Version Level Type SecName ------------------------------------------------------------------- 192.168.10.100 162 v2c noauth trap cisco456 -------------------------------------------------------------------
ksec-fpr9k-1-A(fxos)# show snmp Community Group / Access context acl_filter --------- -------------- ------- ---------- cisco123 network-operator
...
Prueba de solicitudes del SNMP.
Realice una solicitud del SNMP de un host válido.
Confirmación de la generación de operaciones de notificación.
Puede utilizar una interfaz intermitente con el analizador EthAnalyzer habilitado para confirmar que se generen operaciones de notificación del SNMP y se envíen a los hosts de operación de notificación definidos:
ksec-fpr9k-1-A(fxos)# ethanalyzer local interface mgmt capture-filter "udp port 162" Capturing on eth0 wireshark-broadcom-rcpu-dissector: ethertype=0xde08, devicetype=0x0 2017-11-17 09:01:35.954624 10.62.148.35 -> 192.168.10.100 SNMP sNMPv2-Trap 2017-11-17 09:01:36.054511 10.62.148.35 -> 192.168.10.100 SNMP sNMPv2-Trap
Verificaciones de SNMPv3 en FXOS
Paso 1. Abra la interfaz de usuario del FCM y vaya a Configuración de la plataforma > SNMP > Usuario para ver si hay alguna contraseña o contraseña de privacidad configuradas:
Paso 2. En la CLI, puede verificar la configuración del SNMP en Supervisión del alcance:
ksec-fpr9k-1-A /monitoring # show snmp
Name: snmp
Admin State: Enabled
Port: 161
Is Community Set: No
Sys Contact:
Sys Location:
ksec-fpr9k-1-A /monitoring # show snmp-user
SNMPv3 User:
Name Authentication type
------------------------ -------------------
user1 Sha
ksec-fpr9k-1-A /monitoring # show snmp-user detail
SNMPv3 User:
Name: user1
Authentication type: Sha
Password: ****
Privacy password: ****
Use AES-128: Yes
ksec-fpr9k-1-A /monitoring # show snmp-trap
SNMP Trap:
SNMP Trap Port Community Version V3 Privilege Notification Type
------------------------ -------- ---------- ------- ------------ -----------------
192.168.10.100 162 V3 Priv Traps
Paso 3. En el modo FXOS, puede expandir la configuración y los detalles del SNMP:
ksec-fpr9k-1-A(fxos)# show running-config snmp all
…
snmp-server user user1 network-operator auth sha 0x022957ee4690a01f910f1103433e4b7b07d4b5fc priv aes-128 0x022957ee4690a01f910f1103433e4b7b07d4b5fc localizedkey
snmp-server host 192.168.10.100 traps version 3 priv user1
ksec-fpr9k-1-A(fxos)# show snmp user
______________________________________________________________
SNMP USERS
______________________________________________________________
User Auth Priv(enforce) Groups
____ ____ _____________ ______
user1 sha aes-128(yes) network-operator
______________________________________________________________
NOTIFICATION TARGET USERS (configured for sending V3 Inform)
______________________________________________________________
User Auth Priv
____ ____ ____
ksec-fpr9k-1-A(fxos)# show snmp host
-------------------------------------------------------------------
Host Port Version Level Type SecName
-------------------------------------------------------------------
10.48.26.190 162 v3 priv trap user1
-------------------------------------------------------------------
Prueba de solicitudes del SNMP.
Puede verificar la configuración y realizar una solicitud del SNMP desde cualquier dispositivo con capacidades del SNMP.
Para comprobar cómo se procesa la solicitud del SNMP, puede utilizar la depuración del SNMP:
ksec-fpr9k-1-A(fxos)# debug snmp pkt-dump ksec-fpr9k-1-A(fxos)# 2017 Oct 16 17:11:54.681396 snmpd: 1281064976.000000:iso.10.10.1.1.10.10.10.10.1 = NULL SNMPPKTEND 2017 Oct 16 17:11:54.681833 snmpd: SNMPPKTSTRT: 3.000000 161 1281064976.000000 1647446526.000000 0.000000 0.000000 0 4 3 3 0 0 remote ip,v4: snmp_40437_10.48.26.190 \200 11 0 \200 11 user1 5 0 0 0xa19ef14 89 2017 Oct 16 17:11:54.683952 snmpd: 1281064976.000000:iso.10.10.1.2.10.10.10.10.2.83886080 = STRING: "mgmt0" SNMPPKTEND 2017 Oct 16 17:11:54.684370 snmpd: SNMPPKTSTRT: 3.000000 162 1281064976.000000 1647446526.000000 0.000000 0.000000 0 4 3 3 0 0 remote ip,v4: snmp_40437_10.48.26.190 \200 11 0 \200 11 user1 5 0 0 0xa19ef14 89
Verificación del SNMP en FXOS para FPR2100
Verificaciones de SNMPv2 en FXOS
Verifique la configuración mediante la CLI:
FP2110-4 /monitoring # show snmp Name: snmp Admin State: Enabled Port: 161 Is Community Set: Yes Sys Contact: Sys Location: FP2110-4 /monitoring # show snmp-trap SNMP Trap: SNMP Trap Port Version V3 Privilege Notification Type ------------------------ -------- ------- ------------ ----------------- 10.48.26.190 162 V2c Noauth Traps
Confirmación del comportamiento del SNMP.
Puede verificar que pueda sondear FXOS y enviar una solicitud del SNMP desde un host o cualquier dispositivo con capacidades de SNMP.
Utilice el comando capture-traffic para ver la solicitud y la respuesta del SNMP:
> capture-traffic Please choose domain to capture traffic from: 0 - management0 Selection? 0 Please specify tcpdump options desired. (or enter '?' for a list of supported options) Options: udp port 161 HS_PACKET_BUFFER_SIZE is set to 4. tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on management0, link-type EN10MB (Ethernet), capture size 96 bytes 13:50:50.521383 IP 10.48.26.190.42224 > FP2110-4.snmp: C=cisco123 GetNextRequest(29) interfaces.ifTable.ifEntry.ifDescr 13:50:50.521533 IP FP2110-4.snmp > 10.48.26.190.42224: C=cisco123 GetResponse(32) interfaces.ifTable.ifEntry.ifDescr.1=[|snmp] ^C Caught interrupt signal Exiting. 2 packets captured 2 packets received by filter 0 packets dropped by kernel
Verificaciones de SNMPv3 en FXOS
Verifique la configuración mediante la CLI:
FP2110-4 /monitoring # show snmp
Name: snmp
Admin State: Enabled
Port: 161
Is Community Set: No
Sys Contact:
Sys Location:
FP2110-4 /monitoring # show snmp-user detail
SNMPv3 User:
Name: user1
Authentication type: Sha
Password: ****
Privacy password: ****
Use AES-128: Yes
FP2110-4 /monitoring # show snmp-trap detail
SNMP Trap:
SNMP Trap: 10.48.26.190
Port: 163
Version: V3
V3 Privilege: Priv
Notification Type: Traps
Confirmación del comportamiento del SNMP.
Envíe una solicitud del SNMP para verificar que puede sondear FXOS.
Además, puede capturar la solicitud:
> capture-traffic Please choose domain to capture traffic from: 0 - management0 Selection? 0 Please specify tcpdump options desired. (or enter '?' for a list of supported options) Options: udp port 161 HS_PACKET_BUFFER_SIZE is set to 4. tcpdump: verbose output suppressed, use -v or -vv for full protocol decode listening on management0, link-type EN10MB (Ethernet), capture size 96 bytes 14:07:24.016590 IP 10.48.26.190.38790 > FP2110-4.snmp: F=r U= E= C= [|snmp] 14:07:24.016851 IP FP2110-4.snmp > 10.48.26.190.38790: F= [|snmp][|snmp] 14:07:24.076768 IP 10.48.26.190.38790 > FP2110-4.snmp: F=apr [|snmp][|snmp] 14:07:24.077035 IP FP2110-4.snmp > 10.48.26.190.38790: F=ap [|snmp][|snmp] ^C4 packets captured Caught interrupt signal Exiting. 4 packets received by filter 0 packets dropped by kernel
Verificación del SNMP en FTD
Para verificar la configuración del SNMP en LINA de FTD:
Firepower-module1# show run snmp-server snmp-server host OUTSIDE3 10.62.148.75 community ***** version 2c no snmp-server location no snmp-server contact snmp-server community *****
En FTD posterior a 6.6, puede configurar y utilizar la interfaz de administración de FTD para el SNMP:
firepower# show running-config snmp-server snmp-server group Priv v3 priv snmp-server group NoAuth v3 noauth snmp-server user uspriv1 Priv v3 engineID 80000009fe99968c5f532fc1f1b0dbdc6d170bc82776f8b470 encrypted auth sha256 6d:cf:98:6d:4d:f8:bf:ee:ad:01:83:00:b9:e4:06:05:82:be:30:88:86:19:3c:96:42:3b :98:a5:35:1b:da:db priv aes 128 6d:cf:98:6d:4d:f8:bf:ee:ad:01:83:00:b9:e4:06:05 snmp-server user usnoauth NoAuth v3 engineID 80000009fe99968c5f532fc1f1b0dbdc6d170bc82776f8b470 snmp-server host ngfw-management 10.225.126.168 community ***** version 2c snmp-server host ngfw-management 10.225.126.167 community ***** snmp-server host ngfw-management 10.225.126.186 version 3 uspriv1 no snmp-server location no snmp-server contact
Verificación adicional:
Firepower-module1# show snmp-server host host ip = 10.62.148.75, interface = OUTSIDE3 poll community ***** version 2c
Desde la CLI del servidor SNMP, ejecute snmpwalk:
root@host:/Volume/home/admin# snmpwalk -v2c -c cisco -OS 10.62.148.48 SNMPv2-MIB::sysDescr.0 = STRING: Cisco Firepower Threat Defense, Version 10.2.3.1 (Build 43), ASA Version 9.9(2)4 SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.9.1.2313 DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (8350600) 23:11:46.00 SNMPv2-MIB::sysContact.0 = STRING: SNMPv2-MIB::sysName.0 = STRING: Firepower-module1 SNMPv2-MIB::sysLocation.0 = STRING: SNMPv2-MIB::sysServices.0 = INTEGER: 4 IF-MIB::ifNumber.0 = INTEGER: 10 IF-MIB::ifIndex.5 = INTEGER: 5 IF-MIB::ifIndex.6 = INTEGER: 6 IF-MIB::ifIndex.7 = INTEGER: 7 IF-MIB::ifIndex.8 = INTEGER: 8 IF-MIB::ifIndex.9 = INTEGER: 9 IF-MIB::ifIndex.10 = INTEGER: 10 IF-MIB::ifIndex.11 = INTEGER: 11 ...
Verificación de las estadísticas de tráfico del SNMP.
Firepower-module1# show snmp-server statistics
1899 SNMP packets input
0 Bad SNMP version errors
0 Unknown community name
0 Illegal operation for community name supplied
0 Encoding errors
1899 Number of requested variables
0 Number of altered variables
0 Get-request PDUs
1899 Get-next PDUs
0 Get-bulk PDUs
0 Set-request PDUs (Not supported)
1904 SNMP packets output
0 Too big errors (Maximum packet size 1500)
0 No such name errors
0 Bad values errors
0 General errors
1899 Response PDUs
5 Trap PDUs
Permiso de tráfico del SNMP a FXOS en FPR4100/FPR9300
La configuración de FXOS en FPR4100/9300 puede restringir el acceso al SNMP por dirección IP de origen. La sección de configuración de la lista de acceso define qué redes/hosts pueden llegar al dispositivo a través de SSH, HTTPS o SNMP. Debe asegurarse de que las consultas del SNMP de su servidor SNMP estén permitidas.

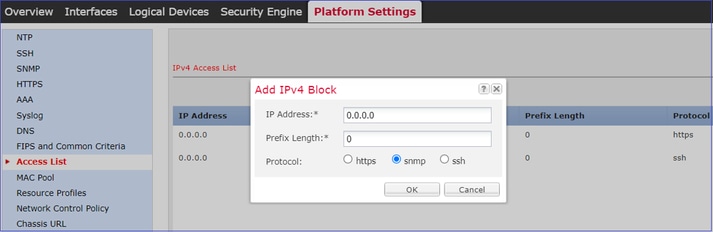

Configuración de la lista de acceso global mediante la GUI
Configuración de la lista de acceso global mediante la CLI
ksec-fpr9k-1-A# scope system ksec-fpr9k-1-A /system # scope services ksec-fpr9k-1-A /system/services # enter ip-block 0.0.0.0 0 snmp ksec-fpr9k-1-A /system/services/ip-block* # commit-buffer
Verificación
ksec-fpr9k-1-A /system/services # show ip-block
Permitted IP Block:
IP Address Prefix Length Protocol
--------------- ------------- --------
0.0.0.0 0 https
0.0.0.0 0 snmp
0.0.0.0 0 ssh
Utilice OID Object Navigator
Cisco SNMP Object Navigator es una herramienta en línea donde puede traducir los diferentes OID y obtener una breve descripción.
Utilice el comando show snmp-server oid de la CLI de LINA en FTD para recuperar la lista completa de OID de LINA que se pueden sondear.
> system support diagnostic-cli
firepower# show snmp-server oid ------------------------------------------------- [0] 10.10.1.10.10.10.1.1. sysDescr [1] 10.10.1.10.10.10.1.2. sysObjectID [2] 10.10.1.10.10.10.1.3. sysUpTime [3] 10.10.1.1.10.1.1.4. sysContact [4] 10.10.1.1.10.1.1.5. sysName [5] 10.10.1.1.10.1.1.6. sysLocation [6] 10.10.1.1.10.1.1.7. sysServices [7] 10.10.1.1.10.1.1.8. sysORLastChange
... [1081] 10.3.1.1.10.0.10.1.10.1.9. vacmAccessStatus [1082] 10.3.1.1.10.0.10.1.10.1. vacmViewSpinLock [1083] 10.3.1.1.10.0.10.1.10.2.1.3. vacmViewTreeFamilyMask [1084] 10.3.1.1.10.0.10.1.10.2.1.4. vacmViewTreeFamilyType [1085] 10.3.1.1.10.0.10.1.10.2.1.5. vacmViewTreeFamilyStorageType [1086] 10.3.1.1.10.0.10.1.10.2.1.6. vacmViewTreeFamilyStatus ------------------------------------------------- firepower#
Troubleshoot
Estos son los generadores de casos de SNMP más comunes vistos por Cisco TAC:
- No se puede sondear el SNMP de FTD en LINA
- No se puede sondear el SNMP en FXOS
- ¿Qué valores de OID del SNMP se deben utilizar?
- No se pueden obtener operaciones de notificación del SNMP
- No se puede monitorear el FMC a través del SNMP
- No se puede configurar el SNMP
- Configuración del SNMP en el administrador de dispositivos Firepower
No se puede sondear el SNMP de FTD en LINA
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "No se pueden obtener datos a través del SNMP".
- "No se puede sondear el dispositivo mediante SNMPv2".
- "El SNMP no funciona. Queremos monitorear el firewall con el SNMP, pero después de la configuración, nos enfrentamos a problemas".
- "Tenemos dos sistemas de monitoreo que no pueden monitorear FTD a través de SNMPv2c o 3".
- "El recorrido del SNMP no funciona en el firewall".
Recomendación sobre cómo solucionar problemas
Este es el proceso recomendado para crear un diagrama de flujo para problemas de sondeo SNMP LINA:
Profundización
1. ¿Llega el paquete SNMP al FTD?
- Active las capturas para verificar la llegada del paquete SNMP.
SNMP en la interfaz de gestión de FTD (posterior a la versión 6.6) utiliza la palabra clave management:
firepower# show run snmp-server
snmp-server host management 192.168.2.100 community ***** version 2c
El SNMP en las interfaces de datos de FTD utiliza el nombre de la interfaz:
firepower# show run snmp-server
snmp-server host net201 192.168.2.100 community ***** version 2c
Captura en la interfaz de administración de FTD:
> capture-traffic
Please choose domain to capture traffic from:
0 - management1
1 - management0
2 - Global
Selection? 1
Captura en la interfaz de datos de FTD:
firepower# capture SNMP interface net201 trace match udp any any eq 161

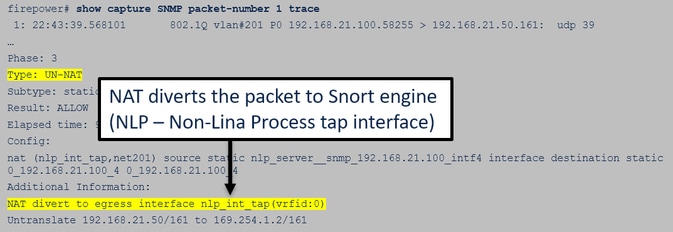

Seguimiento de paquetes de interfaz de datos FTD (anterior a 6.6/9.14.1):
Seguimiento de paquetes de interfaz de datos FTD (posterior a 6.6/9.14.1):
2. En caso de que no vea paquetes SNMP en las capturas de ingreso FTD:
- Toma de capturas ascendentes en el camino.
- Asegúrese de que el servidor SNMP utiliza la IP de FTD adecuada.
- Comience desde el puerto de switch que está frente a la interfaz FTD y muévase en sentido ascendente.
3. ¿Ve las respuestas SNMP de FTD?
Para verificar si el FTD responde, marque:
- Captura de salida de FTD (interfaz de LINA o de administración)
Verifique los paquetes del SNMP con el puerto de origen 161:
firepower# show capture SNMP
75 packets captured
1: 22:43:39.568101 802.1Q vlan#201 P0 192.168.2.100.58255 > 192.168.2.50.161: udp 39
2: 22:43:39.568329 802.1Q vlan#201 P0 192.168.2.100.58255 > 192.168.2.50.161: udp 39
3: 22:43:39.569611 802.1Q vlan#201 P0 192.168.2.50.161 > 192.168.2.100.58255: udp 119
En las versiones posteriores a 6.6/9.14.1, tiene un punto de captura adicional: Capturar en la interfaz de NLP tap. La IP NATed pertenece al rango 162.254.x.x:
admin@firepower:~$ sudo tcpdump -i tap_nlp
listening on tap_nlp, link-type EN10MB (Ethernet), capture size 262144 bytes
16:46:28.372018 IP 192.168.2.100.49008 > 169.254.1.2.snmp: C="Cisc0123" GetNextRequest(28) E:cisco.9.109
16:46:28.372498 IP 192.168.1.2.snmp > 192.168.2.100.49008: C="Cisc0123" GetResponse(35) E:cisco.9.109.1.1.1.1.2.1=0
4. Controles adicionales
a. Para los dispositivos Firepower 4100/9300, verifique la tabla de compatibilidad FXOS.
b. Compruebe las estadísticas del servidor SNMP de LINA de FTD:
firepower# clear snmp-server statistics
firepower# show snmp-server statistics
379 SNMP packets input
0 Bad SNMP version errors
0 Unknown community name
0 Illegal operation for community name supplied
0 Encoding errors
351 Number of requested variables <- SNMP requests in
…
360 SNMP packets output
0 Too big errors (Maximum packet size 1500)
0 No such name errors
0 Bad values errors
0 General errors
351 Response PDUs <- SNMP replies out
9 Trap PDUs
c. Tabla de conexión LINA FTD
Esta comprobación es muy útil en caso de que no vea paquetes en la captura en la interfaz de ingreso FTD. Tenga en cuenta que esta es una verificación válida sólo para SNMP en la interfaz de datos. Si SNMP está en la interfaz de administración (posterior a 6.6/9.14.1), no se crea ninguna conexión.
firepower# show conn all protocol udp port 161
13 in use, 16 most used
...
UDP nlp_int_tap 192.168.1.2:161 net201 192.168.2.100:55048, idle 0:00:21, bytes 70277, flags -c
d. Registros del sistema LINA de FTD
¡Esto también es una verificación válida solo para el SNMP en la interfaz de datos! Si el SNMP está en la interfaz de administración, no se crea ningún registro:
firepower# show log | i 302015.*161
Jul 13 2021 21:24:45: %FTD-6-302015: Built inbound UDP connection 5292 for net201:192.0.2.100/42909 (192.0.2.100/42909) to nlp_int_tap:169.254.1.2/161 (192.0.2.50/161)
e. Verifique si el FTD descarta los paquetes SNMP debido a una IP de origen de host incorrecta
f. Credenciales incorrectas (comunidad SNMP)
En el contenido de la captura puede ver los valores de la comunidad (SNMPv1 y 2c):
g. Configuración incorrecta (por ejemplo, versión SNMP o cadena de comunidad)
Existen algunas maneras de verificar la configuración del SNMP del dispositivo y las cadenas de la comunidad:
firepower# more system:running-config | i community
snmp-server host net201 192.168.2.100 community cISCO123 version 2c
Otra forma:
firepower# debug menu netsnmp 4
h. Descartes de FTD LINA/ASA ASP
Esta es una verificación útil para verificar si FTD descarta los paquetes del SNMP. Primero, borre los contadores (borre la eliminación de ASP) y, luego, pruebe:
firepower# clear asp drop
firepower# show asp drop
Frame drop:
No valid adjacency (no-adjacency) 6
No route to host (no-route) 204
Flow is denied by configured rule (acl-drop) 502
FP L2 rule drop (l2_acl) 1
Last clearing: 19:25:03 UTC Aug 6 2021 by enable_15
Flow drop:
Last clearing: 19:25:03 UTC Aug 6 2021 by enable_15
i. Capturas ASP
Las capturas de ASP proporcionan visibilidad de los paquetes descartados (por ejemplo, ACL o adyacencia):
firepower# capture ASP type asp-drop all
Pruebe y, luego, verifique el contenido de la captura:
firepower# show capture
capture ASP type asp-drop all [Capturing - 196278 bytes]
j. Núcleo SNMP (traceback) - forma de verificación 1
Esta comprobación es útil si sospecha que hay problemas de estabilidad del sistema:
firepower# show disk0: | i core
13 52286547 Jun 11 2021 12:25:16 coredumpfsys/core.snmpd.6208.1626214134.gz
Núcleo del SNMP (rastreo de origen): modo de verificación 2
admin@firepower:~$ ls -l /var/data/cores
-rw-r--r-- 1 root root 685287 Jul 14 00:08 core.snmpd.6208.1626214134.gz
Si ve un archivo principal del SNMP, recopile estos elementos y comuníquese con Cisco TAC:
- Archivo TS de FTD (o show tech en ASA)
- Archivos snmpd principales
Depuración del SNMP (estos son comandos ocultos y están disponibles solo en las versiones más recientes):
firepower# debug snmp trace [255]
firepower# debug snmp verbose [255]
firepower# debug snmp error [255]
firepower# debug snmp packet [255]
¿La respuesta del SNMP del firewall llega al servidor?
Si FTD responde pero la respuesta no llega al servidor, verifique:
a. Ruteo FTD
Para el routing de la interfaz de administración de FTD:
> show network
Para el routing de la interfaz de datos de LINA de FTD:
firepower# show route
b. Verificación de MAC de destino
Verificación de la MAC de destino de administración de FTD:
> capture-traffic
Please choose domain to capture traffic from:
0 - management1
1 - management0
2 - Global
Selection? 1
Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options: -n -e udp port 161
01:00:59.553385 a2:b8:dc:00:00:02 > 5c:fc:66:36:50:ce, ethertype IPv4 (0x0800), length 161: 10.62.148.197.161 > 10.62.184.23.49704: C="cisco" GetResponse(105) .1.10.1.1.1.1.1.1.0="Cisco Firepower Threat Defense, Version 7.0.0 (Build 3), ASA Version 9.16(0)3"
Verificación de la MAC de destino de la interfaz de datos de LINA de FTD:
firepower# show capture SNMP detail
...
6: 01:03:01.391886 a2b8.dc00.0003 0050.5685.3ed2 0x8100 Length: 165
802.1Q vlan#201 P0 192.168.21.50.161 > 192.168.21.100.40687: [udp sum ok] udp 119 (DF) (ttl 64, id 42429)
c. Verifique los dispositivos a lo largo de la trayectoria que potencialmente descartan/bloquean los paquetes SNMP.
Verificación del servidor del SNMP
a. Verifique el contenido de la captura para verificar la configuración.
b. Compruebe la configuración del servidor.
c. Intente modificar el nombre de la comunidad SNMP (por ejemplo, sin caracteres especiales).
Puede utilizar un host final o incluso el FMC para probar el sondeo siempre que se cumplan las 2 condiciones:
- La conectividad SNMP está en su lugar.
- La IP de origen puede sondear el dispositivo.
admin@FS2600-2:~$ snmpwalk -c cisco -v2c 192.0.2.197
SNMPv2-MIB::sysDescr.0 = STRING: Cisco Firepower Threat Defense, Version 7.0.0 (Build 3), ASA Version 9.16(0)3
Consideraciones de sondeo SNMPv3
- Licencia: SNMPv3 requiere una licencia de cifrado segura. Asegúrese de tener habilitada la funcionalidad de exportación controlada en el portal de Smart Licensing.
- Para solucionar problemas, puede probar con un nuevo usuario/credenciales
- Si se utiliza el cifrado, puede descifrar el tráfico SNMPv3 y comprobar la carga como se describe en: https://www.cisco.com/c/en/us/support/docs/security/firepower-ngfw/215092-analyze-firepower-firewall-captures-to-e.html#anc59
- Considere la posibilidad de cifrar AES128 en caso de que su software se vea afectado por defectos como los siguientes:
- ID de bug de Cisco CSCvy27283
El sondeo de SNMPv3 de ASA/FTD puede fallar mediante los algoritmos de privacidad AES192/AES256
El ID de bug de Cisco CSCvx45604 Snmpv3 walk falla en el usuario con auth sha y priv aes 192
Consideraciones de sondeo de SNMPv3: casos prácticos
- snmpwalk en SNMPv3: escenario funcional
admin@FS2600-2:~$ snmpwalk -v 3 -u Cisco123 -l authPriv -a SHA -A Cisco123 -x AES -X Cisco123 192.168.21.50
SNMPv2-MIB::sysDescr.0 = STRING: Cisco Firepower Threat Defense, Version 7.0.0 (Build 3), ASA Version 9.16(0)3
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.9.1.2315
En la captura (snmpwalk) verá una respuesta para cada paquete:
El archivo de captura no muestra nada inusual:
- snmpwalk en SNMPv3: falla de cifrado
Sugerencia #1: Hay un tiempo de espera:
admin@FS2600-2:~$ snmpwalk -v 3 -u Cisco123 -l authPriv -a SHA -A Cisco123 -x DES -X Cisco123 192.168.21.50
Timeout: No Response from 192.168.2.1
Sugerencia #2: Hay muchas solicitudes y 1 respuesta:
Sugerencia #3: fallo de descifrado de Wireshark:
Sugerencia n.º 4. Consulte el archivo ma_ctx2000.log para ver si hay mensajes de 'error de análisis de ScopedPDU':
> expert
admin@firepower:~$ tail -f /mnt/disk0/log/ma_ctx2000.log
security service 3 error parsing ScopedPDU
security service 3 error parsing ScopedPDU
security service 3 error parsing ScopedPDU
El error al analizar ScopedPDU es un indicio fuerte de un error de cifrado. El archivo ma_ctx2000.log muestra eventos sólo para SNMPv3.
- snmpwalk en SNMPv3: falla de autenticación
Sugerencia #1: fallo de autenticación
admin@FS2600-2:~$ snmpwalk -v 3 -u Cisco123 -l authPriv -a MD5 -A Cisco123 -x AES -X Cisco123 192.168.21.50
snmpwalk: Authentication failure (incorrect password, community or key)
Sugerencia #2: Hay muchas solicitudes y muchas respuestas

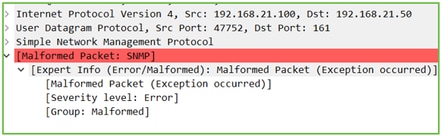

Sugerencia #3: Paquete malformado de Wireshark
Sugerencia n.º 4. Revise el archivo ma_ctx2000.log para ver si hay mensajes de 'Error de autenticación':
> expert
admin@firepower:~$ tail -f /mnt/disk0/log/ma_ctx2000.log
Authentication failed for Cisco123
Authentication failed for Cisco123
No se puede sondear el SNMP en FXOS
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "El SNMP proporciona una versión incorrecta para FXOS. Al sondear con el SNMP para la versión de FXOS, el resultado es difícil de comprender".
- "No se puede configurar la comunidad snmp en FXOS FTD4115".
- "Después de una actualización de FXOS de 2.8 a 2.9 en el firewall de reserva, tenemos un tiempo de espera cuando intentamos recibir cualquier información a través del SNMP".
- "snmpwalk falla en FXOS 9300, pero funciona en FXOS 4140 en la misma versión. El alcance y la comunidad no son el problema".
- "Queremos agregar 25 servidores SNMP a FXOS FPR4K, pero no podemos".
Solución de problemas recomendada

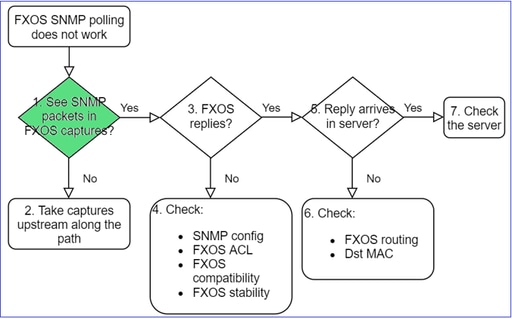

Este es el proceso para resolver problemas de diagrama de flujo para los problemas de sondeo SNMP de FXOS:
1. ¿Ve los paquetes SNMP en las capturas FXOS?
FPR1xxx/21xx
- En FPR1xxx/21xx no hay ningún administrador de chasis (modo de dispositivo).
- Puede consultar el software FXOS desde la interfaz de gestión.
> capture-traffic
Please choose domain to capture traffic from:
0 - management0
1 - Global
Selection? 0
Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options: -n host 192.0.2.100 and udp port 161
41xx/9300
- En Firepower 41xx/93xx, utilice la herramienta CLI de Ethanalyzer para tomar una captura del chasis:
firepower# connect fxos
firepower(fxos)# ethanalyzer local interface mgmt capture-filter "udp port 161" limit-captured-frames 50 write workspace:///SNMP.pcap
firepower(fxos)# exit
firepower# connect local-mgmt
firepower(local-mgmt)# dir
1 11152 Jul 26 09:42:12 2021 SNMP.pcap
firepower(local-mgmt)# copy workspace:///SNMP.pcap ftp://ftp@192.0.2.100/SNMP.pcap
2. ¿No hay paquetes en las capturas de FXOS?
- Toma de capturas ascendentes en el camino
3. FXOS respuestas?
- Escenario funcional:
> capture-traffic
...
Options: -n host 192.0.2.23 and udp port 161
HS_PACKET_BUFFER_SIZE is set to 4.
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on management0, link-type EN10MB (Ethernet), capture size 262144 bytes
08:17:25.952457 IP 192.168.2.23.36501 > 192.168.2.28.161: C="Cisco123" GetNextRequest(25) .10.3.1.1.2.1
08:17:25.952651 IP 192.168.2.28.161 > 192.168.2.23.36501: C="Cisco123" GetResponse(97) .1.10.1.1.1.1.1.1.0="Cisco Firepower FPR-1150 Security Appliance, System Version 2.10(1.1)"
- FXOS no responde
Verificaciones adicionales
- Verifique la configuración del SNMP (desde la UI o la CLI):
firepower# scope monitoring
firepower /monitoring # show snmp
Name: snmp
Admin State: Enabled
Port: 161
Is Community Set: Yes
- Tenga cuidado con los caracteres especiales (por ejemplo, '$'):
FP4145-1# connect fxos
FP4145-1(fxos)# show running-config snmp all
FP4145-1(fxos)# show snmp community
Community Group / Access context acl_filter
--------- -------------- ------- ----------
Cisco123 network-operator
- Para SNMPv3, use show snmp-user [detail].
- Verifique la compatibilidad de FXOS.
4. En caso de que FXOS no responda

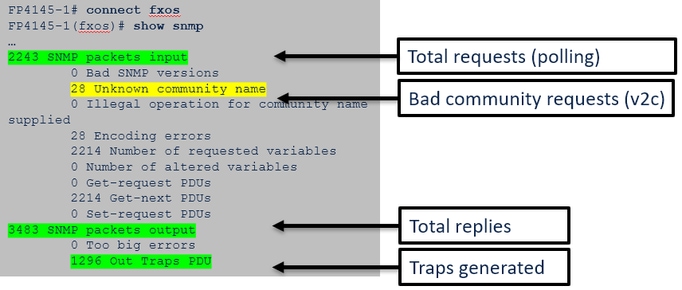

Verifique los contadores del SNMP de FXOS:
- Verifique la lista de control de acceso (ACL) de FXOS. Esto solo se aplica a las plataformas FPR41xx/9300.
Si la ACL de FXOS bloquea el tráfico, verá las solicitudes, pero no verá ninguna respuesta:
firepower(fxos)# ethanalyzer local interface mgmt capture-filter
"udp port 161" limit-captured-frames 50 write workspace:///SNMP.pcap
Capturing on 'eth0'
1 2021-07-26 11:56:53.376536964 192.0.2.23 → 192.168.2.37 SNMP 84 get-next-request 10.3.1.10.2.1
2 2021-07-26 11:56:54.377572596 192.0.2.23 → 192.168.2.37 SNMP 84 get-next-request 10.10.1.10.1.1
3 2021-07-26 11:56:55.378602241 192.0.2.23 → 192.168.2.37 SNMP 84 get-next-request 10.3.1.10.2.1
Puede verificar la ACL de FXOS desde la interfaz de usuario (UI):
También puede verificar la ACL de FXOS desde la CLI:
firepower# scope system
firepower /system # scope services
firepower /system/services # show ip-block detail
Permitted IP Block:
IP Address: 0.0.0.0
Prefix Length: 0
Protocol: snmp
- Depure el SNMP (solo paquetes). Aplicable solo a FPR41xx/9300:
FP4145-1# connect fxos
FP4145-1(fxos)# terminal monitor
FP4145-1(fxos)# debug snmp pkt-dump
2021 Aug 4 09:51:24.963619 snmpd: SNMPPKTSTRT: 1.000000 161 495192988.000000 0.000000 0.000000 0.000000 0 0 2 1 0 Cisco123 8 remote ip,v4: snmp_44048_192.0.2.23 0 0 0 0 0 0 0 15
- Debug SNMP (all): este resultado de depuración es muy detallado.
FP4145-1(fxos)# debug snmp all
2021 Aug 4 09:52:19.909032 snmpd: SDWRAP message Successfully processed
2021 Aug 4 09:52:21.741747 snmpd: Sending it to SDB-Dispatch
2021 Aug 4 09:52:21.741756 snmpd: Sdb-dispatch did not process
- Verifique si hay alguna falla de FXOS relacionada con el SNMP:
FXOS# show fault
Severity Code Last Transition Time ID Description
--------- -------- ------------------------ -------- -----------
Warning F78672 2020-04-01T21:48:55.182 1451792 [FSM:STAGE:REMOTE-ERROR]: Result: resource-unavailable Code: unspecified Message: Failed to set SNMP user (sam:dme:CommSvcEpUpdateSvcEp:SetEpLocal)
- Verifique si hay algún núcleo snmpd:
En FPR41xx/FPR9300:
firepower# connect local-mgmt
firepower(local-mgmt)# dir cores
1 1983847 Apr 01 17:26:40 2021 core.snmpd.10012.1585762000.gz
1 1984340 Apr 01 16:53:09 2021 core.snmpd.10018.1585759989.gz
En FPR1xxx/21xx:
firepower(local-mgmt)# dir cores_fxos
Si ve algún núcleo snmpd, recopile los núcleos junto con el paquete de solución de problemas de FXOS y comuníquese con Cisco TAC.
5. ¿Llega la respuesta SNMP al servidor SNMP?
- Verifique el routing de FXOS.
Este resultado pertenece a FPR41xx/9300:
firepower# show fabric-interconnect
Fabric Interconnect:
ID OOB IP Addr OOB Gateway OOB Netmask OOB IPv6 Address OOB IPv6 Gateway Prefix Operability Ingress VLAN Group Entry Count (Current/Max) Switch Forwarding Path Entry Count (Current/Max)
---- --------------- --------------- --------------- ---------------- ---------------- ------ ----------- --------------------------------------------
A 192.168.2.37 192.168.2.1 10.255.255.128 :: :: 64 Operable 0/500 14/1021
- Tome una captura, exporte el PCAP y verifique la MAC de destino de la respuesta.
- Por último, verifique el servidor SNMP (capturas, configuración, aplicación, etc.).
¿Qué valores de OID del SNMP se deben utilizar?
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "Queremos monitorear el equipo Cisco Firepower. Necesitamos los OID de SNMP para cada CPU principal, memoria, disco".
- "¿Hay algún OID que pueda utilizarse para monitorear el estado de la fuente de alimentación en el ASA 5555?"
- "Queremos obtener el OID de SNMP del chasis en FPR 2K y FPR 4K".
- "Queremos sondear la memoria caché del ARP del ASA".
- "Necesitamos conocer el OID de SNMP cuando se cae la conexión del BGP".
Cómo encontrar los valores de OID de SNMP
Estos documentos proporcionan información sobre los OID de SNMP en los dispositivos Firepower:
- Informe técnico de monitoreo del SNMP de Cisco Firepower Threat Defense (FTD):
- Guía de referencia de la MIB de Cisco Firepower FXOS 4100/9300:
https://www.cisco.com/c/en/us/td/docs/security/firepower/fxos/mib/b_FXOS_4100_9300_MIBRef.html
- Cómo buscar un OID específico en las plataformas FXOS:
- Verificación de los OID de SNMP desde la CLI (ASA/LINA)
firepower# show snmp-server ?
engineID Show snmp engineID
group Show snmp groups
host Show snmp host's
statistics Show snmp-server statistics
user Show snmp users
firepower# show snmp-server oid <- hidden option!
[1] .1.10.1.1.10.1.2.1 IF-MIB::ifNumber
[2] .1.10.1.1.1.10.2.2.1.1 IF-MIB::ifIndex
[3] .1.10.1.1.1.10.2.2.1.2 IF-MIB::ifDescr
[4] .1.10.1.1.1.10.2.2.1.3 IF-MIB::ifType
- Para obtener más información sobre los OID, consulte SNMP Object Navigator.
https://snmp.cloudapps.cisco.com/Support/SNMP/do/BrowseOID.do?local=en
- En FXOS (41xx/9300), ejecute estos 2 comandos desde la CLI de FXOS:
FP4145-1# connect fxos
FP4145-1(fxos)# show snmp internal oids supported create
FP4145-1(fxos)# show snmp internal oids supported
- SNMP All supported MIB OIDs -0x11a72920
Subtrees for Context:
ccitt
1
1.0.88010.1.1.1.1.1.1 ieee8021paeMIB
1.0.88010.1.1.1.1.1.2
...
Referencia rápida de OID comunes
| Requisito |
OID (ID del objeto) |
| CPU (LINA) |
1.3.6.1.4.1.9.9.109.1.1.1 |
| CPU (Snort) |
1.3.6.1.4.1.9.9.109.1.1.1 (FP >= 6.7) |
| Memoria (LINA) |
1.3.6.1.4.1.9.9.221.1.1 |
| Memoria (Linux/FMC) |
1.3.6.1.1.4.1.2021.4 |
| Información de HA |
1.3.6.1.4.1.9.9.491.1.4.2 |
| Información del clúster |
1.3.6.1.4.1.9.9.491.1.8.1 |
| Información de VPN |
Sesiones núm. RA-VPN: 1.3.6.1.4.1.9.9.392.1.3.1 (7.x) Número de usuarios de RA-VPN: 1.3.6.1.4.1.9.9.392.1.3.3 (7.x) Sesiones pico núm. RA-VPN: 1.3.6.1.4.1.9.9.392.1.3.41 (7.x) Sesiones de número de VPN S2S: 1.3.6.1.4.1.9.9.392.1.3.29 Sesiones pico de número de VPN S2S: 1.3.6.1.4.1.9.9.392.1.3.31 - Sugerencia: firepower# show snmp-server oid | me gusta |
| Estado de BGP |
ENH Id. de bug Cisco CSCux13512 |
| Smart Licensing FPR1K/2K ASA/ASAv |
ENH ID de bug de Cisco CSCv83590 |
| OID del SNMP en LINA para el canal de puertos a nivel de FXOS |
ENH Id. de error de Cisco CSCvu91544 |
FMC 7.3 Adiciones (para FMC 1600/2600/4600 y posteriores)
| Requisito |
OID (ID del objeto) |
| Captura de estado de ventilador |
OID de trampa: 1.3.6.1.4.1.9.9.117.2.0.6 Valor OID: 1.3.6.1.4.1.9.9.117.1.4.1.1.1.<index> 0 - el ventilador no funciona 1 - el ventilador está funcionando |
| Captura de temperatura de CPU/PSU |
OID de trampa: 1.3.6.1.4.1.9.9.91.2.0.1 Umbral OID: 1.3.6.1.4.1.9.9.91.1.2.1.1.4.<index>.1 Valor OID: 1.3.6.1.4.1.9.9.91.1.1.1.1.4.<index> |
| Trampa de estado de PSU |
OID de trampa: 1.3.6.1.4.1.9.9.117.2.0.2 OperStatus OID: 1.3.6.1.4.1.9.9.117.1.1.2.1.2.<index> AdminStatus OID: 1.3.6.1.4.1.9.9.117.1.1.2.1.1.<index> 0 - presencia de fuente de alimentación no detectada 1 - presencia de la fuente de alimentación detectada, correcto |
No se pueden obtener operaciones de notificación del SNMP
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "SNMPv3 de FTD no envía ninguna operación de notificación al servidor SNMP".
- "El FMC y FTD no envían mensajes de operación de notificación al SNMP".
- "Hemos configurado el SNMP en FTD 4100 para FXOS y hemos probado SNMPv3 y SNMPv2, pero ninguno puede enviar operaciones de notificación".
- "El SNMP de Firepower no envía operaciones de notificación a la herramienta de monitoreo".
- "El firewall de FTD no envía operaciones de notificación del SNMP al NMS".
- "Las operaciones de notificación del servidor SNMP no funcionan".
- "Hemos configurado el SNMP en FTD 4100 para FXOS y hemos probado SNMPv3 y SNMPv2, pero ninguno puede enviar operaciones de notificación".
Solución de problemas recomendada
Este es el proceso para resolver problemas de diagrama de flujo para problemas de trampa SNMP de Firepower:
1. ¿Ve las trampas SNMP en la captura de salida?
Para capturar las operaciones de notificación de LINA/ASA en la interfaz de administración:
> capture-traffic
Please choose domain to capture traffic from:
0 - management0
1 - Global
Selection? 0
Options: -n host 192.168.2.100 and udp port 162
Para capturar las operaciones de notificación de LINA/ASA en la interfaz de datos:
firepower# capture SNMP interface net208 match udp any any eq 162
Para capturar las operaciones de notificación de FXOS (41xx/9300):
firepower# connect fxos
firepower(fxos)# ethanalyzer local interface mgmt capture-filter "udp port 162" limit-captured-frames 500 write workspace:///SNMP.pcap
1 2021-08-02 11:22:23.661436002 10.62.184.9 → 10.62.184.23 SNMP 160 snmpV2-trap 10.3.1.1.2.1.1.3.0 10.3.1.1.6.3.1.1.4.1.0
firepower(fxos)# exit
firepower# connect local-mgmt
firepower(local-mgmt)# dir
1 11134 Aug 2 11:25:15 2021 SNMP.pcap
firepower(local-mgmt)# copy workspace:///SNMP.pcap ftp://ftp@192.0.2.100/SNMP.pcap
2. Si no ve los paquetes en la interfaz de salida
firepower# show run all snmp-server
snmp-server host ngfw-management 10.62.184.23 version 3 Cisco123 udp-port 162
snmp-server host net208 192.168.208.100 community ***** version 2c udp-port 162
snmp-server enable traps failover-state
Configuración de operaciones de notificación del SNMP en FXOS:
FP4145-1# scope monitoring
FP4145-1 /monitoring # show snmp-trap
SNMP Trap:
SNMP Trap Port Community Version V3 Privilege Notification Type
------------------- ------- --------------- ----------- ---------------- -----------------
192.168.2.100 162 **** V2c Noauth Traps
Nota: En 1xxx/21xx verá esta configuración sólo en el caso de Devices > Device Management > SNMP config.
- Routing de LINA/ASA para operaciones de notificación a través de la interfaz de administración:
> show network
- Routing de LINA/ASA para operaciones de notificación a través de la interfaz de datos:
firepower# show route
- Routing de FXOS (41xx/9300):
FP4145-1# show fabric-interconnect
- Contadores de operaciones de notificación (LINA/ASA):
firepower# show snmp-server statistics | i Trap
20 Trap PDUs
Y FXOS:
FP4145-1# connect fxos
FP4145-1(fxos)# show snmp | grep Trap
1296 Out Traps PDU
Verificaciones adicionales
- Captura del servidor SNMP de destino.
Otras cosas para verificar:
- Capturas a lo largo del camino.
- Dirección MAC de destino de todos los paquetes de operaciones de notificación del SNMP.
- Configuración y estado del servidor SNMP (por ejemplo, firewall, puertos abiertos, etc.).
- Cadena de la comunidad de SNMP.
- Configuración del servidor SNMP.
No se puede monitorear el FMC a través del SNMP
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "El SNMP no funciona en el FMC de reserva".
- "Necesito monitorear la memoria del FMC".
- "¿Debería funcionar el SNMP en el FMC de reserva 192.168.4.0.8?"
- "Tenemos que configurar los CSP para supervisar sus recursos, como la CPU, la memoria, etc.".
Cómo solucionar problemas
Este es el proceso para resolver los problemas de FMC SNMP en el diagrama de flujo:
1. ¿Llega el paquete SNMP al FMC?
- Capture en la interfaz de administración del FMC:
admin@FS2600-2:~$ sudo tcpdump -i eth0 udp port 161 -n
HS_PACKET_BUFFER_SIZE is set to 4.
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
10:58:45.961836 IP 192.168.2.10.57076 > 192.168.2.23.161: C="Cisco123" GetNextRequest(28) .10.3.1.1.4.1.2021.4
admin@FS2600-2:~$ sudo tcpdump -i eth0 udp port 161 -n -w /var/common/FMC_SNMP.pcap
HS_PACKET_BUFFER_SIZE is set to 4.
tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
^C46 packets captured
46 packets received by filter
¿Responde el FMC?
Si el FMC no responde, verifique:
- La configuración del SNMP en el FMC (Sistema > Configuración)
- La sección SNMP
- La sección Lista de acceso
Si el FMC no responde, verifique:
- El contenido (PCAP) de la captura
- La cadena de la comunidad (esto se puede ver en las capturas)
- El resultado del espiral del FMC (busque errores, fallas, seguimientos) y el contenido de /var/log/snmpd.log
- Proceso snmpd
admin@FS2600-2:~$ sudo pmtool status | grep snmpd
snmpd (normal) - Running 12948
Command: /usr/sbin/snmpd -c /etc/snmpd.conf -Ls daemon -f -p /var/run/snmpd.pid
PID File: /var/run/snmpd.pid
Enable File: /etc/snmpd.conf
- Núcleos snmpd
admin@FS2600-2:~$ ls -al /var/common | grep snmpd
-rw------- 1 root root 5840896 Aug 3 11:28 core_1627990129_FS2600-2_snmpd_3.12948
- Archivo de configuración del backend en /etc/snmpd.conf:
admin@FS2600-2:~$ sudo cat /etc/snmpd.conf
# additional user/custom config can be defined in *.conf files in this folder
includeDir /etc/snmp/config.d
engineIDType 3
agentaddress udp:161,udp6:161
rocommunity Cisco123
rocommunity6 Cisco123
- ¿Es un FMC de reserva?
En versiones anteriores a 6.4.0-9 y 6.6.0, el FMC de reserva no envía datos del SNMP (snmpd está en estado de espera). Debe ocurrir lo siguiente. Verifique la mejora de la ID de error de Cisco CSCvs32303
No se puede configurar el SNMP
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "Queremos configurar el SNMP para el centro de administración Firepower de Cisco y Firepower Threat Defense 4115".
- "Compatibilidad con configuración SNMP en FTD".
- "Queremos habilitar el monitoreo del SNMP en mi dispositivo FTD".
- "Intentamos configurar el servicio del SNMP en FXOS, pero el sistema no nos permite confirmar el búfer al final. Dice Error: No se permiten cambios. use 'Conectar ftd' para realizar cambios."
- "Queremos habilitar el monitoreo del SNMP en nuestro dispositivo FTD".
- "No se puede configurar el SNMP en FTD ni detectar el dispositivo en monitoreo".
Cómo abordar los problemas de configuración del SNMP
Lo primero es lo primero: ¡Documentación!
- Lea el presente documento.
- Guía de configuración del FMC:
- Guía de configuración de FXOS:
¡Tenga en cuenta los diversos documentos del SNMP!
SNMP del FMC:
SNMP de FXOS:
Configuración del SNMP de Firepower 41xx/9300:
Configuración del SNMP de Firepower 1xxx/21xx:
Configuración del SNMP en el administrador de dispositivos Firepower (FDM)
Descripciones del problema (ejemplo de casos reales de Cisco TAC):
- "Necesitamos orientación sobre SNMPv3 en el dispositivo Firepower con el FDM".
- "La configuración del SNMP no funciona en el dispositivo FPR 2100 del FDM".
- "No podemos lograr que la configuración de SNMPv3 funcione en el FDM".
- "Necesitamos asistencia de configuración del SNMP en el FDM 6.7".
- "Queremos habilitar SNMPv3 en el FDM".
Cómo abordar los problemas de configuración del FDM del SNMP
- Para la versión anterior a 6.7, puede hacer la configuración del SNMP con FlexConfig:
- A partir de la versión 6.7 de Firepower, la configuración del SNMP ya no se realiza con FlexConfig, sino con la API de REST:
Hojas de referencia de solución de problemas del SNMP
1xxx/21xx/41xx/9300 (LINA/ASA): qué debe recopilar antes de abrir un caso con Cisco TAC
| Comando |
Descripción |
| firepower# show run snmp-server |
Verifique la configuración SNMP de ASA/FTD LINA. |
| firepower# show snmp-server statistics |
Verifique las estadísticas del SNMP del ASA/LINA en FTD. Concéntrese en los contadores de entrada y salida de paquetes del SNMP. |
| > capture-traffic |
Capturar tráfico en la interfaz de gestión. |
| firepower# capture SNMP-POLL interface net201 trace match udp any any eq 161 |
Capture el tráfico en la interfaz de datos (nombre si es ‘net201’) para UDP 161 (sondeo SNMP). |
| firepower# capture SNMP-TRAP interface net208 match udp any any eq 162 |
Capturar tráfico en la interfaz de datos (nombre si es ‘net208’) para UDP 162. (Capturas SNMP). |
| firepower# show capture SNMP-POLL packet-number 1 trace |
Rastrear un paquete SNMP de ingreso que llega a la interfaz de datos LINA de ASA/FTD. |
| admin@firepower:~$ sudo tcpdump -i tap_nlp |
Capturar en la interfaz de toque interna de NLP (proceso no lineal). |
| firepower# show conn all protocol udp port 161 |
Verifique todas las conexiones LINA ASA/FTD en UDP 161 (sondeo SNMP). |
| firepower# show log | i 302015.*161 |
Verifique ASA/FTD LINA log 302015 para el sondeo SNMP. |
| firepower# more system:running-config | i comunidad |
Verifique la cadena de comunidad SNMP. |
| firepower# debug menu netsnmp 4 |
Verifique la configuración SNMP y el ID de proceso. |
| firepower# show asp table classify interface net201 domain permit match port=161 |
Verifique los hitcounts en la ACL SNMP en la interfaz denominada ‘net201’. |
| firepower# show disk0: | i core |
Verifique si hay núcleos del SNMP. |
| admin@firepower:~$ ls -l /var/data/cores |
Verifique si hay núcleos del SNMP. Aplicable únicamente en FTD. |
| firepower# show route |
Verifique la tabla de routing del ASA/LINA de FTD. |
| > show network |
Verifique la tabla de ruteo del plano de administración FTD. |
| admin@firepower:~$ tail -f /mnt/disk0/log/ma_ctx2000.log |
Verifique/resuelva problemas de SNMPv3 en FTD. |
| firepower# debug snmp trace [255] firepower# debug snmp verbose [255] firepower# debug snmp error [255] firepower# debug snmp packet [255] |
Comandos ocultos en versiones más recientes. Depuraciones internas, útiles para solucionar problemas de SNMP con Cisco TAC. |
41xx/9300 (FXOS): qué recopilar antes de abrir un caso con Cisco TAC
| Comando |
Descripción |
| firepower# connect fxos firepower(fxos)# ethanalyzer local interface mgmt capture-filter "udp port 161" limit-captured-frames 50 write workspace:///SNMP-POLL.pcap firepower(fxos)# exit firepower# connect local-mgmt firepower(local-mgmt)# dir 1 11152 Jul 26 09:42:12 2021 SNMP.pcap firepower(local-mgmt)# copy workspace:///SNMP.pcap ftp://ftp@192.0.2.100/SNMP.pcap |
Captura de FXOS para sondeo del SNMP (UDP 161) Carga en un servidor FTP remoto FTP IP: 192.0.2.100 Nombre de usuario FTP: ftp |
| firepower# connect fxos firepower(fxos)# ethanalyzer local interface mgmt capture-filter "udp port 162" limit-captured-frames 50 write workspace:///SNMP-TRAP.pcap |
Captura de FXOS para las operaciones de notificación del SNMP (UDP 162) |
| firepower# scope system firepower /system # scope services firepower /system/services # show ip-block detail |
Verificación de la ACL de FXOS |
| firepower# show fault |
Verificación de las fallas de FXOS |
| firepower# show fabric-interconnect |
Verificación de la configuración de la interfaz de FXOS y la configuración del gateway predeterminado |
| firepower# connect fxos firepower(fxos)# show running-config snmp all |
Verificación de la configuración del SNMP de FXOS |
| firepower# connect fxos firepower(fxos)# show snmp internal oids supported create firepower(fxos)# show snmp internal oids supported |
Verificación de los OID del SNMP de FXOS |
| firepower# connect fxos firepower(fxos)# show snmp |
Verificación de la configuración del SNMP de FXOS y sus contadores |
| firepower# connect fxos firepower(fxos)# terminal monitor firepower(fxos)# debug snmp pkt-dump firepower(fxos)# debug snmp all |
Depuración del SNMP de FXOS ('paquetes' o 'todo') Uso de 'terminal no monitor' y 'undebug all' para su detención |
1xxx/21xx (FXOS): qué recopilar antes de abrir un caso con Cisco TAC
| Comando |
Descripción |
| > capture-traffic |
Capture el tráfico en la interfaz de administración. |
| > show network |
Verifique la tabla de routing del plano de administración de FTD. |
| firepower# scope monitoring firepower /monitoring # show snmp [host] firepower /monitoring # show snmp-user [detail] firepower /monitoring # show snmp-trap |
Verifique la configuración del SNMP de FXOS. |
| firepower# show fault |
Verificación de las fallas de FXOS |
| firepower# connect local-mgmt firepower(local-mgmt)# dir cores_fxos firepower(local-mgmt)# dir cores |
Verifique los archivos principales de FXOS (rastreo de origen). |
FMC: qué recopilar antes de abrir un caso con Cisco TAC
| Comando |
Descripción |
| admin@FS2600-2:~$ sudo tcpdump -i eth0 udp port 161 -n |
Captura de tráfico en la interfaz de administración para sondeo del SNMP |
| admin@FS2600-2:~$ sudo tcpdump -i eth0 udp port 161 -n -w /var/common/FMC_SNMP.pcap |
Captura de tráfico en la interfaz de administración para sondeo del SNMP y guardado en archivo |
| admin@FS2600-2:~$ sudo pmtool status | grep snmpd |
Verificación del estado del proceso del SNMP |
| admin@FS2600-2:~$ ls -al /var/common | grep snmpd |
Verificación de archivos principales del SNMP (rastreo de origen) |
| admin@FS2600-2:~$ sudo cat /etc/snmpd.conf |
Verificación del contenido del archivo de configuración del SNMP |
Ejemplos de snmpwalk
Estos comandos se pueden utilizar para la verificación y solución de problemas:
| Comando |
Descripción |
| # snmpwalk -c Cisco123 -v2c 192.0.2.1 |
Obtiene todos los OID del host remoto con SNMPv2c. Cisco123 = Cadena de comunidad 192.0.2.1 = Host de destino |
| # snmpwalk -v2c -c Cisco123 -OS 192.0.2.1 10.3.1.1.4.1.9.9.109.1.1.1.1.3 iso.3.6.1.4.1.9.9.109.1.1.1.1.3.1 = Gage32: 0 |
Obtiene un OID específico del host remoto con SNMPv2c. |
| # snmpwalk -c Cisco123 -v2c 192.0.2.1 .10.3.1.1.4.1.9.9.109.1.1.1.1 -On .10.3.1.1.4.1.9.9.109.1.1.1.1.6.1 = Gálibo32: 0 |
Muestra los OID recuperados en formato numérico. |
| # snmpwalk -v3 -l authPriv -u cisco -a SHA -A Cisco123 -x AES -X Cisco123 192.0.2.1 |
Obtiene todos los OID del host remoto con SNMPv3. Usuario de SNMPv3 = cisco Autenticación de SNMPv3 = SHA Autorización de SNMPv3 = AES |
| # snmpwalk -v3 -l authPriv -u cisco -a MD5 -A Cisco123 -x AES -X Cisco123 192.0.2.1 |
Obtiene todos los OID del host remoto con SNMPv3 (MD5 y AES128). |
| # snmpwalk -v3 -l auth -u cisco -a SHA -A Cisco123 192.0.2.1 |
SNMPv3 con autenticación solamente. |

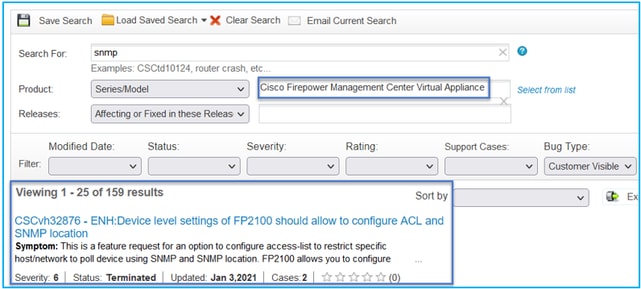

Cómo buscar defectos en el SNMP
- Vaya a https://bst.cloudapps.cisco.com/bugsearch/search?kw=snmp&pf=prdNm&sb=anfr&bt=custV.
- Ingrese la palabra clave snmp y elija Select from list.
Productos más comunes:
- Software Cisco Adaptive Security Appliance (ASA)
- Cisco Firepower de la serie 9300
- Dispositivo virtual del centro de administración Firepower de Cisco
- NGFW Cisco Firepower
Información Relacionada
Historial de revisiones
| Revisión | Fecha de publicación | Comentarios |
|---|---|---|
6.0 |
19-Oct-2023 |
Eliminado PII, actualizado imagen alt texto, corregido errores de introducción, traducción automática, requisitos de estilo y gerunds. Formato y gramática actualizados. |
2.0 |
26-Oct-2021 |
Texto alternativo de imagen actualizado. |
1.0 |
03-Oct-2021 |
Versión inicial |
Comentarios
