Introducción a la matriz de switching XC y XC-VT 15454

Introducción

El Cisco Optical Networking System (ONS) 15454 proporciona una capacidad de switching máxima de 336 circuitos de nivel 1.5 (VT1.5) de Virtual Tributary. Este número puede ser inalcanzable si se ejecuta el anillo conmutado de trayecto unidireccional (UPSR) o el anillo lineal 1 + 1. A medida que se transfieren estas arquitecturas, se obtiene una capacidad máxima de switching inferior de 224 circuitos VT1.5. Este documento explica cómo aprovisionar (o preparar) circuitos VT1.5 para alcanzar estos valores y muestra por qué los usuarios de Cisco ONS 15454 pueden quedarse sin circuitos VT1.5 disponibles antes de alcanzar estos valores máximos.

Nota: La primera conexión VT en cualquier puerto o tarjeta a cualquier otro puerto o tarjeta utiliza dos puertos de nivel 1 de señal de transporte síncrono (STS-1) en la matriz VT Cross Connection (VTX): uno de la matriz STS Cross Connection (STSX) a la matriz VTX y otro de la matriz VTX a la matriz STSX. Si una de las terminaciones para ese circuito resulta ser una tarjeta de línea óptica, protegida por UPSR o Linear 1+1, hay un puerto adicional quemado de la matriz VTX a la matriz STSX. Una vez que un puerto o tarjeta se conecta a un puerto STS-1 en la matriz VTX, se pueden conectar hasta 28 circuitos VT1.5 sin reducir el ancho de banda adicional (es decir, sin consumir puertos STS-1 adicionales en la matriz VTX).

Prerequisites

Requirements

No hay requisitos específicos para este documento.

Componentes Utilizados

Este documento no tiene restricciones específicas en cuanto a versiones de software y de hardware.

Convenciones

Para obtener más información sobre las convenciones del documento, consulte Convenciones de Consejos Técnicos de Cisco.

Antecedentes

Específicamente, este documento explica las capacidades de switching VT1.5 de las tarjetas de línea individuales; la arquitectura de las tarjetas Cisco ONS 15454 Cross Connect (XC) y las tarjetas Cross Connect VT (XC-VT y XC10G) responsables de la conmutación de los circuitos VT1.5; y cómo funcionan estas tarjetas con el anillo conmutado de línea bidireccional (BLSR), UPSR, Linear 1 + 1 y conexiones STS-1 estándar. Las configuraciones de ejemplo muestran cómo alcanzar las capacidades máximas de switching y cómo agotar los puertos STS-1 disponibles en la matriz (VTX se utiliza con frecuencia y en muchos de los diagramas...) antes de alcanzar estos máximos.

Capacidad de la tarjeta en línea para el tráfico VT1.5

La siguiente tabla muestra qué tarjetas de línea Cisco ONS 15454 XC-VTy XC10G pueden utilizar para conmutar el tráfico VT1.5 y el número máximo de circuitos VT1.5 que se pueden configurar en cada tarjeta.

Tipo de tarjeta	DS-1	DS-3	DS-3 PM mejorado	EC-1	DS-3 TMUX*	OC-3	OC-12	OC-48	OC-48 ELR ITU	LS OC-48 IR	LS OC-48 LR	OC 192 LR	Ethernet 10/100	Ethernet de Gigabites
DS-1	14			14	14	14	14	14	14	14	14	14
DS-3
DS-3 PM mejorado
EC-1	14			336	168	336	336	336	336	336	336	336
DS-3 XM-6/TMUX	14			168	168	168	168	168	168	168	168	168
OC-3	14			336	168	336	336	336	336	336	336	336
OC-12	14			336	168	336	336	336	336	336	336	336
OC-48	14			336	168	336	336	336	336	336	336	336
OC-48 ELR ITU	14			336	168	336	336	336	336	336	336	336
LS OC-48 IR	14			336	168	336	336	336	336	336	336	336
LS OC-48 LR	14			336	168	336	336	336	336	336	336	336
OC 192 LR	14			336	168	336	336	336	336	336	336	336
Ethernet 10/100
Ethernet de Gigabites

* TMUX = Protocolo de Multiplexación de Transporte

Nota: No todas las versiones de cada tarjeta están representadas por este gráfico, pero no se reflejan cambios importantes.

Características de las tarjetas de línea

La siguiente tabla muestra el formato de E/S, la asignación SONET interna y las capacidades de puerto de las tarjetas de línea Cisco ONS 15454. Las tarjetas que tienen el mismo formato interno se pueden conectar de forma cruzada.

Nota: Internamente, el nivel de señal digital 3 (DS-3) y el TMUX DS-3 no se pueden conectar entre sí, porque la tarjeta DS-3 está asignada a DS-3 y la tarjeta TMUX DS-3 está asignada a VT1.5. Sin embargo, estas tarjetas se pueden conectar mediante sus puertos de E/S cuando ambos están asignados al M13.

Tipo de tarjeta	Formato de E/S	Puertos de E/S	Asignación de SONET interna	Puertos STS
DS-1	DS-1	14	VT1.5 asignado en un STS	1
DS-3	DS-3 1	12	DS-3 asignado en un STS	12
DS-3 PM mejorado	DS-3	12	DS-3 asignado en un STS	12
EC-1	DS-3 mapeó STS, VT1.5 mapeó STS o canal despejado STS (eléctrico) 1	12	DS-3, VT1.5s asignados en un STS o STS-1	12
DS-3 TMUX	M13 mapeada DS-3	6	VT1.5 asignado en un STS	6
*OC-3	STS asignado a DS-3, STS asignado a VT1.5, STS de canal despejado o ATM OC-nc (óptico)	4	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	12 3
OC-12	STS mapeado DS-3, STS asignado VT1.5, STS de canal despejado o ATM OC-nc (óptico) 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	12 4
OC-48	STS mapeado DS-3, STS asignado VT1.5, STS de canal despejado o ATM OC-nc (óptico) 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	48 5
OC-48 ELR ITU	18 tarjetas OC-48 IYU basadas en el espaciado de 200 GHz funcionan en las bandas roja y azul 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	48 5
LS OC-48 IR	STS mapeado DS-3, STS asignado VT1.5, STS de canal despejado o ATM OC-nc (óptico) 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	48 5
LS OC-48 LR	STS mapeado DS-3, STS asignado VT1.5, STS de canal despejado o ATM OC-nc (óptico) 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	48 5
OC-192 LR	STS mapeado DS-3, STS asignado VT1.5, STS de canal despejado o ATM OC-nc (óptico) 1	1	DS-3, VT1.5s asignados en un STS, o un STS-n/nc 2	192
Ethernet 10/100	Ethernet (eléctrico)	12	Ethernet en *HDLC asignado en un STS-nc	12 4
Ethernet de Gigabites	Ethernet (eléctrico)	2	Ethernet en HDLC mapeado en un STS-nc	12 4

* OC = Operador óptico

* HDLC = High-Level Data Link Control

‘Notas de la tabla’

¹ Esta tarjeta puede aceptar cualquier tipo de asignación DS-3, M13, M23, canal despejado, DS-3 ATM.

² La asignación SONET de esta tarjeta puede ser un STS asignado a DS-3 o un STS asignado a VT1.5. Sin embargo, no se convierte entre los dos mapeos diferentes.

³ Cada una de las cuatro secuencias STS se puede configurar en múltiplos de STS-1s o STS-3c.

⁴ La secuencia STS se puede configurar en múltiplos de STS-1s, STS-3cs, STS-6cs o STS-12c.

⁵ La secuencia STS se puede configurar en múltiplos de STS-1s, STS-3cs, STS-6cs, STS-12cs o STS-48.

Arquitectura de tarjeta en línea

Nota: Para seguir los diagramas de circuito contenidos en este documento, descargue el gráfico de pared PDF Comprender la matriz de conexión cruzada XC y XC-VT STS-1 y VT 1.5.

Arquitectura XC

La tarjeta XC conmuta todo el tráfico en el nivel STS-1 entre las tarjetas de tráfico Cisco ONS 15454. No hay pérdida ni degradación del tráfico que pasa a través de la tarjeta XC, pero el tráfico que pasa consume algunos de los circuitos STS-1 disponibles. Por ejemplo, el OC-12 consume 12 puertos STS, el DS-3 de 12 puertos consume 12 puertos STS y el DS-1 de 14 puertos consume un puerto STS.

Una tarjeta XC consta de dos circuitos integrados para aplicaciones específicas (ASIC) STS principales, como se muestra a continuación.

Cada tarjeta XC tiene 24 puertos, 12 puertos de entrada y 12 puertos de salida. Un puerto de entrada y un puerto de salida representan cada ranura de tarjeta de línea disponible del estante Cisco ONS 15454. Cuatro pares de puertos de entrada y salida, que pueden funcionar a una velocidad de línea tan alta como la STS-48, esto coincide con las ranuras de alta velocidad de 5,6,12 y 13. Los ocho pares de puertos de entrada y salida restantes funcionan a un máximo de una velocidad de línea STS-12. Esto proporciona un ancho de banda máximo de (4 x 48) + (8 x 12) o 288 circuitos STS-1. Pero cada conexión requiere dos circuitos, por lo que el número simultáneo efectivo de conexiones STS-1 que pueden pasar a través de la tarjeta XC es 144. Un STS-1 en cualquier puerto de entrada se puede mapear a cualquier puerto de salida. La tarjeta XC está diseñada para no ser bloqueante, lo que significa que las 144 conexiones STS-1 se pueden utilizar simultáneamente hasta su máxima capacidad.

Arquitectura XC-VT y XC10G

La tarjeta XC-VT proporciona la misma funcionalidad que la tarjeta XC. También proporciona 24 puertos de nivel STS-1 adicionales que interactúan con una sub-matriz llamada VTX matrixs. Esto le permite ir por debajo del nivel STS-1 y los circuitos de conexión cruzada en el nivel VT1.5. Aunque la tarjeta XC10G es funcionalmente la misma que la tarjeta XC-VT, tiene algunas mejoras tanto en las tarjetas XC como en las XC-VT. Estas mejoras se traducen en una mayor capacidad de gestión de las conexiones de nivel STS-1. El XC10G proporciona un ancho de banda máximo de (4 x 192) + (8 x 48) o 1152 circuitos STS-1, de nuevo porque a medida que un STS-1 entra en las matrices STSX, también debe salir. Esto deja el número simultáneo efectivo de conexiones STS-1 que pueden pasar a través de la tarjeta XC10G como 576 STS-1s.

Tanto en el XC-VT como en el XC10G, los usuarios a menudo ven el número máximo de circuitos VT1.5 que pueden cruzar en términos de VTs, o un total de 336 VTs. Sin embargo, la mejor manera de enfocar esto es relacionarse con los 24 puertos STS-1 que se conectan a la matriz VTX en lugar de a los VT. Esta limitación es el factor clave para entender este proceso.

La primera conexión VT en cualquier puerto o tarjeta a cualquier otro puerto o tarjeta utiliza dos puertos STS-1 en la matriz VTX: uno desde la matriz STSX hasta la matriz VTX y otro desde la matriz VTX hasta la matriz STSX. Si una de las terminaciones para ese circuito resulta ser una tarjeta de línea óptica, protegida por UPSR o Linear 1+1, hay un puerto adicional quemado de la matriz VTX a la matriz STSX. Una vez que un puerto o tarjeta se conecta a un puerto STS-1 en la matriz VTX, se pueden conectar hasta 28 circuitos VT1.5 sin reducir el ancho de banda adicional (es decir, sin consumir puertos STS-1 adicionales en la matriz VTX).

Una tarjeta XC-VT o XC10G proporciona un tercer ASIC VTX como se muestra a continuación.

Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

Como se muestra anteriormente, el ASIC VTX proporciona 24 circuitos STS-1, cada uno de los cuales se puede agrupar con hasta 28 circuitos VT1.5. Esto proporciona un ancho de banda teórico de 672 circuitos VT1.5, pero dado que cada conexión VT1.5 requiere un mínimo de dos circuitos, el número simultáneo de conexiones VT1.5 que pueden pasar a través de la tarjeta XC-VT o XC10G es 336.

Nota: El XC10G solo cuenta con capacidades ampliadas en la matriz STSX. La matriz VTX sigue siendo la misma que la tarjeta XC-VT y está limitada a 336 VT1.5

Un VT1.5 en cualquier puerto de entrada VTX se puede mapear a cualquier puerto de salida VTX. La tarjeta XC-VT/XC10G está diseñada para no bloquear, lo que significa que las 336 conexiones VT1.5 se pueden utilizar simultáneamente para alcanzar la máxima capacidad. Incluso si un STS-1 se llena sólo parcialmente, cada VT1.5 en el STS-1 se termina en el VTX. Cuando se utiliza cada VT1.5 en un STS y se consumen todos los puertos STS-1 del ASIC VTX, hay suficiente capacidad en el VTX para conmutar cada VT1.5 en cada STS terminado. Por lo tanto, cuente las terminaciones STS-1 en el VTX en lugar de las terminaciones VT1.5.

En otras palabras, la tarjeta XC-VT/XC10G proporciona el equivalente de un STS-12 bidireccional para el tráfico VT1.5. Las señales de nivel VT1.5 se pueden conectar, soltar o reorganizar. La tarjeta Timing Communications and Control (TCC) asigna ancho de banda a cada ranura en base a STS-1 o por VT1.5. Cuando se utilizan los 24 puertos STS-1 en el ASIC VTX, ningún circuito VT1.5 adicional puede tener acceso a la matriz VTX.

Resumen de la arquitectura

A continuación se presenta una breve sinopsis de la arquitectura del circuito y la capacidad de las tarjetas de línea XC y XC-VT.

• El número máximo de circuitos STS-1 simultáneos que pueden pasar a través de una tarjeta XC o XC-VT es 144.

• Los 144 circuitos STS-1 de una tarjeta XC o XC-VT se pueden utilizar para alcanzar la máxima capacidad.

• El número máximo de circuitos STS-1 simultáneos que pueden pasar a través de una tarjeta XC10G es 576.

• Todos los circuitos STS-1 576 de una tarjeta XC10G se pueden utilizar para alcanzar la máxima capacidad.

• El número máximo de conexiones VT1.5 que pueden pasar a través de una tarjeta XC-VT o XC10G es 336.

• Todas las 336 conexiones VT1.5 en una tarjeta XC-VT o XC10G se pueden utilizar simultáneamente para alcanzar la máxima capacidad.

• Cuando calcule la capacidad de un ASIC VTX, cuente el número de circuitos STS-1 que terminan en el ASIC VTX.

• El número máximo de puertos STS-1 en un ASIC VTX es 24. Cuando se utilizan los 24 puertos, no se pueden crear circuitos VT1.5 adicionales.

• Una tarjeta XC sólo realiza switching STS a STS. No hay conmutación en el nivel VT, pero la tarjeta puede tunelizar VT1.5s a través de circuitos STS-1.

• Al tunelizar circuitos VT1.5, una tarjeta XC proporciona asignación directa y no Time Slot Interchange (TSI) entre las VT entrantes y salientes en un flujo STS.

• Una tarjeta XC-VT o XC10G permite asignar conexiones VT1.5 de un STS a varios STS, o realizar la ETI en los VT 1.5s.

• Si la VT1.5s se tuneliza a través de una tarjeta XC-VT o XC10G, no pasan a través del ASIC VTX ni consumen ninguno de sus 24 ancho de banda STS-1.

Ancho de banda VT 1.5 con configuraciones BLSR, UPSR y lineal 1 + 1

BLSR

El comportamiento al utilizar BLSR es el mismo que al crear conexiones STS-1 normales en el ASIC VTX. Para cada circuito STS-1 que se termina del origen STSX ASIC 1 en el VTX, se requiere un segundo STS-1 del VTX al destino STSX ASIC 2.

Esto significa que se puede lograr una capacidad de conmutación máxima de 336 circuitos: 12 circuitos STS-1 llenos con un máximo de 28 VT1.5s cada uno usando 24 puertos, lo que resulta en un total de 336 circuitos (12 x 28 = 336).

Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

Nota: Recuerde que el uso de STS-1 en y desde la matriz VTX no se realiza por nodo. Se utilizan dos conexiones STS-1 en cada uno de los nodos en los que se aprovisiona el circuito VT1.5.

UPSR y lineal 1+1

El comportamiento al utilizar UPSR o Linear 1 + 1 proporciona una capacidad máxima de conmutación inferior de 224 circuitos VT1.5. Para cada conexión STS-1 que termina del STSX ASIC 1 de origen en el VTX, se requieren dos conexiones STS-1 adicionales (que funcionan y protegen) desde el VTX hasta el STSX ASIC 2 de destino.

Esto significa que se puede lograr una capacidad de conmutación máxima de 224 circuitos: ocho circuitos STS-1 llenos con un máximo de 28 VT1.5s cada uno utilizando 24 puertos, lo que da como resultado un total de 224 circuitos (8 x 28 = 224).

Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

Nota: Recuerde que el uso de STS-1s hacia y desde la matriz VTX no está en una base por nodo. Se utilizan dos conexiones STS-1 en cada uno de los nodos en los que se aprovisiona el circuito VT1.5. Tres en los nodos donde se descarta la VT 1.5 y cuatro se pueden utilizar cuando se cruza de un anillo UPSR a otro.

Circuitos punto a multipunto

En una conexión punto a multipunto, la relación entre puertos y conexiones no es de dos a uno como en una conexión punto a punto. Es importante contar el número de puertos físicos STS-1 que terminan en lugar del número de conexiones de circuito. Las conexiones punto a multipunto se utilizan para los sitios de vídeo de difusión (unidireccional) y de lanzamiento y continuación en los nodos coincidentes con UPSR/BLSR.

Al crear una conexión punto a punto A desde la ranura 1/puerto 3/STS 2 (1/3/2) hasta la ranura 2/puerto 2/STS 4 (2/2/4), se consumen dos puertos. Cuando se crea una conexión B punto a multipunto con 2/2/2 asignada a 4/4/4 y 5/5/5, se consumen tres puertos. Al restar la suma de la conexión A y la conexión B (cinco puertos) de los 288 puertos disponibles totales, se obtienen 283 puertos lógicos restantes en el STSX. Si se tratara de flujos unidireccionales, la Conexión A utilizaría un puerto y la Conexión B utilizaría 1,5 puertos.

Nota: Las conexiones unidireccionales se miden en incrementos de 0,5 porque la tarjeta conectada cruzando ve un flujo bidireccional como dos conexiones unidireccionales. Las tablas de capacidades y características de la tarjeta de línea establecen límites en términos bidireccionales.

Actualmente no es necesario realizar estos cálculos porque el STSX no tiene bloqueo. El STSX tiene la capacidad de conmutar todos los puertos/STS a todos los puertos/STS.

Ejemplos de cómo crear circuitos

Muchos de los conceptos antes mencionados se ilustran en los ejemplos siguientes. El primer ejemplo muestra cómo se aprovisionan correctamente las conexiones VT1.5 en un circuito STS-1. El segundo ejemplo muestra cómo un aprovisionamiento incorrecto puede causar errores al exceder el ancho de banda disponible.

Aprovisionamiento correcto: Preparación de las conexiones VT1.5 en un circuito STS-1

En este ejemplo, se han instalado dos tarjetas eléctricas (EC)-1 en las ranuras físicas 4 y 17, como se muestra en la siguiente imagen. Cada tarjeta EC-1 proporciona 12 puertos STS-1. El puerto 1 de la tarjeta EC-1 de origen en la ranura física 4 está conectado al puerto 1 de la tarjeta EC-1 de destino en la ranura física 17. Esto requiere que dos circuitos STS-1 (un origen y un destino) terminen en el ASIC VTX, lo que reduce el ancho de banda disponible en el ASIC VTX de 24 puertos STS-1 a 22 puertos STS-1.

Este ejemplo muestra cómo aprovisionar varias conexiones VT1.5 en dos puertos STS-1 (origen y destino) en el ASIC VTX. El proceso, denominado grooming, le permite utilizar los 28 circuitos VT1.5 disponibles en cada uno de los 24 puertos STS-1 en el ASIC VTX. Esto produce un ancho de banda total de 672 circuitos (28 x 24), pero cada conexión VT1.5 requiere tanto un circuito de origen como un circuito de destino, por lo que el número máximo de conexiones VT1.5 disponible en el XC-VT es 336.

Para aprovisionar los circuitos VT1.5, siga el siguiente procedimiento.

1. Para aprovisionar los circuitos VT1.5, la ventana Creación del circuito le solicita atributos del circuito.

   Seleccione VT para aprovisionar circuitos VT1.5 y, a continuación, desmarque la casilla Route Automatically para configurar manualmente la trayectoria que siguen los circuitos VT1.5. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

2. En la ventana Creación del circuito > Origen del circuito, establezca el nodo de origen, el número de slot físico y el puerto de la tarjeta EC-1 en la que viajarán los circuitos VT1.5.

   Para preparar el primer VT1.5 en el circuito STS-1 para el primer puerto en la tarjeta EC-1 de origen, seleccione slot 4, port 1 y VT 1. No es necesario seleccionar el STS-1, ya que cada uno de los puertos EC-1 se asigna a un único STS-1 de origen. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

3. En la ventana Creación del circuito >Destino del circuito, establezca el nodo de destino, el número de slot físico y el puerto de la tarjeta EC-1 en la que viajarán los circuitos VT1.5.

   Para preparar el primer VT1.5 en el circuito STS-1 para el primer puerto en la tarjeta EC-1 de destino, seleccione slot 17, puerto 1 y VT 1. No es necesario seleccionar el STS-1, ya que cada uno de los puertos EC-1 se asigna a un único destino STS-1. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

4. En la ventana de confirmación de creación del circuito, verifique los ajustes del circuito que se está preparando.

   La siguiente ventana confirma el grooming de una conexión VT1.5 en el circuito STS-1 de origen desde el puerto 1 de la tarjeta EC-1 en la ranura 4 que va a un VT1.5 en el circuito STS-1 de destino al puerto 1 de la tarjeta EC-1 en la ranura 17. Haga clic en Finalizar para crear el circuito.



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

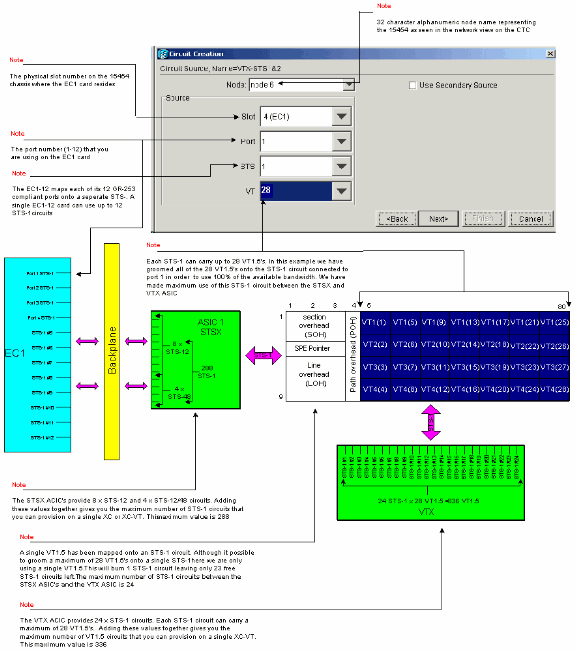

5. Repita los pasos del 1º al 4 para los 27 VT1.5s restantes de modo que estén agrupados en los circuitos STS-1 de origen y destino que conectan el puerto 1 de ambas tarjetas EC-1.

   Esto se puede hacer, ya sea individualmente, o por múltiplos. Se pueden crear varios circuitos colocando el número de circuitos deseados en el cuadro de la primera pantalla de Creación del circuito > Atributos del circuito (consulte el Paso 1). Al final de este proceso de grooming, los 28 circuitos VT1.5 deben aprovisionarse en los circuitos STS-1 de origen y destino.

   La ventana Creación del circuito > Destino del circuito que se muestra a continuación corresponde al último panel de destino del circuito que se está aprovisionando. Los 28 circuitos VT1.5 se han mapeado en el STS-1 de destino único conectado al puerto 1 de la tarjeta EC-1 en la ranura física 4. Al ajustar correctamente estos 28 circuitos VT1.5, se ha alcanzado el 100% de la capacidad de destino STS-1 conectada al puerto 1 de la tarjeta EC-1 de destino en la ranura 17.



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

   La ventana Creación del circuito > Destino del circuito que se muestra a continuación corresponde al último panel de destino del circuito que se está aprovisionando. Los 28 circuitos VT1.5 se asignan al STS-1 de destino único conectado al puerto 1 de la tarjeta EC-1 en la ranura física 4. Al ajustar correctamente estos 28 circuitos VT1.5, se ha alcanzado el 100% de la capacidad de destino STS-1 conectada al puerto 1 de la tarjeta EC-1 de destino en la ranura 17.



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

Aprovisionamiento incorrecto: Exceder el ancho de banda de VTX con conexiones VT1.5 en múltiples circuitos STS-1

En este ejemplo, se han instalado dos tarjetas EC-1 en las ranuras físicas 4 y 17, y se ha instalado una tarjeta DS-3 en la ranura física 14. Cada tarjeta EC-1 proporciona 12 puertos STS-1, y los puertos de cada tarjeta se pueden conectar entre sí mediante el aprovisionamiento de un circuito STS-1 que transporta un único VT1.5. Cada conexión STS-1 requiere dos puertos en el ASIC XC-VT o XC10Gs VTX para conmutar el VT1.5 que se lleva dentro. Para realizar estas conexiones se utilizan los 24 puertos STS-1 en el ASIC VTX, por lo que el intento de aprovisionar un STS-1 adicional que lleve un único VT1.5 desde la tarjeta DS-3 supera el límite ASIC VTX y muestra un mensaje de error.

Los siguientes pasos muestran cómo un aprovisionamiento incorrecto puede causar errores al exceder el ancho de banda disponible.

1. Para aprovisionar los circuitos VT1.5, la ventana Creación del circuito le solicita atributos del circuito.

   Seleccione VT para aprovisionar circuitos VT1.5 y, a continuación, desmarque la casilla Route Automatically para configurar manualmente la trayectoria que siguen los circuitos VT1.5. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

2. En la ventana Creación del circuito > Origen del circuito, establezca la información de origen para el circuito VT1.5 que se está creando.

   Cada uno de los 12 puertos en las tarjetas EC-1 de origen se asigna a un único circuito STS-1. Seleccione el primer puerto en la tarjeta EC-1 de origen en la ranura física 4 y seleccione VT 1 de las 28 conexiones VT1.5 disponibles en el puerto de origen que se transportarán dentro del circuito STS-1. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

3. En la ventana Creación del circuito > Destino del circuito, configure la información de destino para el circuito VT1.5 que se está creando.

   Cada uno de los 12 puertos en las tarjetas EC-1 de destino se asigna a un único circuito STS-1. Seleccione el primer puerto en la tarjeta EC-1 de destino en la ranura física 17 y seleccione VT 1 de las 28 conexiones VT1.5 disponibles en el puerto de destino que se transportará dentro del circuito STS-1. Haga clic en Next (Siguiente).



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

4. En la ventana de confirmación de creación del circuito, verifique los ajustes del circuito que se está aprovisionando.

   La siguiente ventana confirma el grooming del primer circuito STS-1 del puerto 1 de la tarjeta EC-1 en la ranura 4 al puerto 1 de la tarjeta EC-1 en la ranura 17. Haga clic en Finalizar para crear el circuito.



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

5. Repita los pasos del 1 al 4 para cada uno de los 12 puertos en las tarjetas EC-1 de origen y destino.

   Cada circuito STS-1 suministrado quema dos de los puertos STS-1 en los XC-VTs o XC10Gs VTX ASIC. Cuando se preparan los 12 puertos, se consumen todos los 24 puertos STS-1 disponibles en el ASIC VTX y se utiliza completamente el ancho de banda STS-1 disponible en el ASIC VTX. Sin embargo, sólo 12 circuitos VT1.5 se construyen a través de la matriz VTX ASIC.



   La ventana de confirmación de Creación del Circuito que se muestra a continuación se muestra inmediatamente antes de que el último circuito STS-1 se procese desde el puerto 12 de la tarjeta EC-1 en la ranura 4 al puerto 12 de la tarjeta EC-1 en la ranura 17. Como se muestra, se han utilizado los 24 puertos STS-1 en el ASIC VTX.



   Nota: Para obtener una versión más amplia de este diagrama, consulte el gráfico de pared PDF de Matriz de Conexión Cruzada de XC y XC-VT STS-1 y VT 1.5.

   Ahora considere qué sucede cuando un usuario intenta aprovisionar un circuito 13th VT1.5 de la tarjeta DS-3 en la ranura física 14 a la segunda VT1.5 en el puerto 1 de la tarjeta EC-1 en la ranura física 17. (Recuerde que ya se ha utilizado el primer VT1.5.) El panel de confirmación que se muestra a continuación aparece inmediatamente antes de que el usuario pueda intentar preparar el circuito 13º STS-1.



   La ventana de confirmación de la creación del circuito que se muestra a continuación indica que el intento ha fallado porque no hay puertos STS-1 disponibles en el ASIC VTX.



Cuadro informativo sobre conexión cruzada

Utilice el siguiente gráfico de pared PDF para obtener más información sobre la conexión cruzada:

Comprender el gráfico de pared de la matriz de conexión cruzada XC y XC-VT STS-1 y VT 1.5.
