    Introducción

    Este documento describe cómo configurar la implementación de una VPN de RA en FTD administrada por el administrador integrado FDM que ejecuta la versión 6.5.0 y posteriores.

    Prerequisites

    Requirements

    Cisco recomienda que conozca la configuración de la red privada virtual de acceso remoto (VPN de RA) en Firepower Device Manager (FDM).

    Licencias

    • Firepower Threat Defence (FTD) registrado en el portal de licencias inteligentes con las funciones de exportación controladas habilitadas (para permitir habilitar la ficha de configuración de VPN de RA)
    • Cualquiera de las licencias de AnyConnect habilitadas (APEX, Plus o solo VPN)

    Componentes Utilizados

    La información que contiene este documento se basa en las siguientes versiones de software y hardware.

    • Cisco FTD que ejecuta la versión 6.5.0-115
    • Versión 4.7.01076 de Cisco AnyConnect Secure Mobility Client

    La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

    Antecedentes

    La configuración de FTD a través de FDM plantea dificultades cuando se intenta establecer conexiones para los clientes de AnyConnect a través de la interfaz externa mientras se accede a la administración a través de la misma interfaz. Esta es una limitación conocida de FDM. La solicitud de mejora Cisco bug ID CSCvm76499 se ha presentado para este problema.

    Configurar

    Diagrama de la red

    Autenticación del cliente AnyConnect con el uso de Local.

    Diagrama de la red

    Verificación de licencias en el FTD

    Paso 1. Verifique que el dispositivo esté registrado en Smart Licensing como se muestra en la imagen:

    Verificación del registro de dispositivos en Smart Licensing

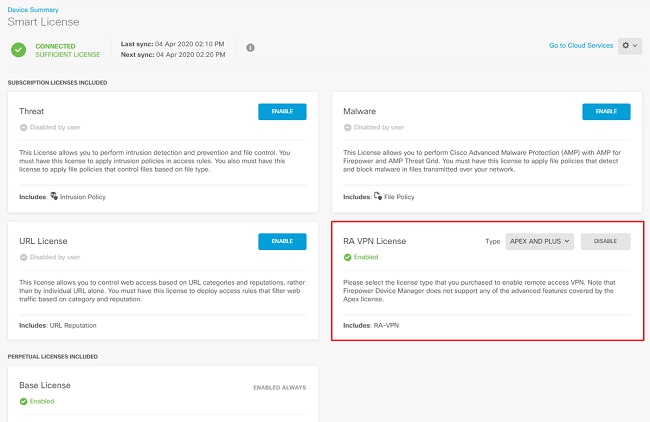

    Paso 2. Compruebe que las licencias de AnyConnect están habilitadas en el dispositivo, como se muestra en la imagen.

    Verificación de AnyConnect License Enablement en el dispositivo

    Paso 3. Verifique que las funciones controladas por exportación estén habilitadas en el token, como se muestra en la imagen:

    Verificar habilitación de funciones controladas por exportación en token

    Definición de redes protegidas

    Desplácese hasta Objects > Networks > Add new Network. Configure el grupo VPN y las redes LAN desde la GUI de FDM. Cree un conjunto VPN para utilizarlo para la asignación de direcciones locales a los usuarios de AnyConnect, como se muestra en la imagen:

    Creación de un grupo de VPN para la asignación de direcciones locales en la GUI de FDM

    Cree un objeto para la red local detrás del dispositivo FDM como se muestra en la imagen:

    Crear objeto para la red local en la GUI de FDM

    Crear usuarios locales

    Desplácese hasta Objects > Users > Add User. Agregue usuarios locales de VPN que se conecten a FTD a través de Anyconnect. Cree los usuarios locales como se muestra en la imagen:

    Creación de usuarios locales de VPN para la conexión de AnyConnect en la GUI de FDM

    Agregar certificado

    Desplácese hasta Objects > Certificates > Add Internal Certificate. Configure un certificado como se muestra en la imagen:

    Configuración del certificado interno en la GUI de FDM

    Cargue el certificado y la clave privada como se muestra en la imagen:

    Cargar certificado y clave privada en la GUI de FDM

    El certificado y la clave se pueden cargar mediante copiar y pegar o el botón de carga de cada archivo, como se muestra en la imagen:

    Cargar certificado y clave mediante el botón Copiar-Pegar o Cargar de la GUI de FDM

    Configurar VPN de acceso remoto

    Desplácese hasta Remote Access VPN > Create Connection Profile. Desplácese por el asistente de VPN de RA en FDM como se muestra en la imagen:

    Crear perfil de conexión VPN de acceso remoto con el asistente para VPN de RA en la GUI de FDM

    Perfiles de conexión VPN de acceso remoto

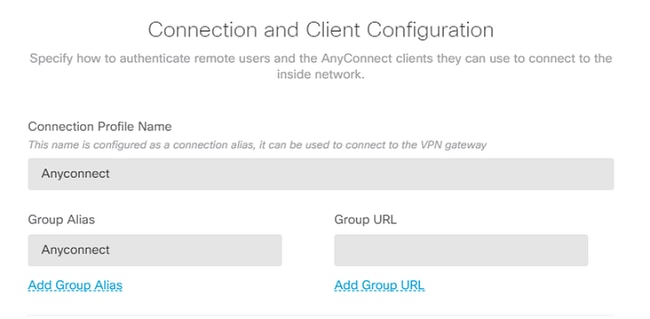

    Cree un perfil de conexión e inicie la configuración como se muestra en la imagen:

    Configuración del perfil de conexión en la GUI de FDM

    Elija los métodos de autenticación como se muestra en la imagen. Esta guía utiliza la autenticación local.

    Elija métodos de autenticación para VPN de acceso remoto en la GUI de FDM

    Elija el Anyconnect_Pool objeto como se muestra en la imagen:

    Elegir objeto de grupo de AnyConnect en la GUI de FDM

    En la página siguiente se muestra un resumen de la directiva de grupo predeterminada. Se puede crear una nueva política de grupo cuando se pulsa el menú desplegable y se elige la opción de Create a new Group Policy. Para esta guía, se utiliza la directiva de grupo predeterminada. Elija la opción de edición en la parte superior de la política como se muestra en la imagen:

    Editar la política de grupo predeterminada en la GUI de FDM

    En la política de grupo, agregue la tunelización dividida para que los usuarios conectados a Anyconnect envíen solamente el tráfico que está destinado a la red FTD interna a través del cliente Anyconnect mientras que el resto del tráfico sale de la conexión ISP del usuario como se muestra en la imagen:

    Configuración de la tunelización dividida en la política de grupo para los usuarios de AnyConnect en la GUI de FDM

    En la página siguiente, elija el Anyconnect_Certificate agregado en la sección de certificados. A continuación, elija la interfaz en la que el FTD escucha las conexiones de AnyConnect. Elija la directiva Omitir control de acceso para el tráfico descifrado (sysopt permit-vpn). Éste es un comando opcional si no se elige elsysopt permit-vpn . Se debe crear una política de control de acceso que permita que el tráfico de los clientes de Anyconnect acceda a la red interna como se muestra en la imagen:

    Configuración del certificado, la interfaz y la política de control de acceso de AnyConnect en la GUI de FDM

    La exención de NAT se puede configurar manualmente en Policies > NAT o el asistente la puede configurar automáticamente. Elija la interfaz interna y las redes que los clientes de Anyconnect necesitan para acceder como se muestra en la imagen.

    Configuración de la exención de NAT para clientes AnyConnect en la GUI de FDM

    Elija el paquete Anyconnect para cada sistema operativo (Windows/Mac/Linux) con el que los usuarios pueden conectarse, como se muestra en la imagen.

    Elija paquetes de AnyConnect para diferentes sistemas operativos en la GUI de FDM

    La última página ofrece un resumen de toda la configuración. Confirme que se han establecido los parámetros correctos y pulse el botón Finalizar e Implemente la nueva configuración.

    Verificación

    Utilize esta sección para confirmar que su configuración funcione correctamente.

    Una vez implementada la configuración, intente conectarse. Si tiene un FQDN que se resuelve en la IP externa del FTD, ingréselo en el cuadro Conexión de Anyconnect. En este ejemplo, se utiliza la dirección IP externa del FTD. Utilice el nombre de usuario y la contraseña creados en la sección de objetos de FDM, como se muestra en la imagen.

    Verificación de la conexión a AnyConnect con FQDN y credenciales de usuario en la GUI de FDM

    A partir de FDM 6.5.0, no hay forma de supervisar a los usuarios de Anyconnect a través de la GUI de FDM. La única opción es supervisar a los usuarios de Anyconnect a través de CLI. También se puede utilizar la consola CLI de la GUI de FDM para comprobar que los usuarios están conectados. Utilice este comando: Show vpn-sessiondb anyconnect.

    Supervisión de usuarios de AnyConnect mediante CLI en la GUI de FDM

    El mismo comando se puede ejecutar directamente desde la CLI.

    > show vpn-sessiondb anyconnect

    Session Type: AnyConnect

    Username     : Anyconnect_User        Index        : 15
    Assigned IP  : 192.168.19.1           Public IP    : 172.16.100.15
    Protocol     : AnyConnect-Parent SSL-Tunnel
    License      : AnyConnect Premium
    Encryption   : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)AES-GCM-256
    Hashing      : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)SHA384
    Bytes Tx     : 38830                  Bytes Rx     : 172
    Group Policy : DfltGrpPolicy          Tunnel Group : Anyconnect
    Login Time   : 01:08:10 UTC Thu Apr 9 2020
    Duration     : 0h:00m:53s
    Inactivity   : 0h:00m:00s
    VLAN Mapping : N/A                    VLAN         : none
    Audt Sess ID : 000000000000f0005e8e757a
    Security Grp : none                   Tunnel Zone  : 0

    Troubleshoot

    Esta sección proporciona la información que puede utilizar para resolver problemas de su configuración.

    Si un usuario no puede conectarse al FTD con SSL, realice estos pasos para aislar los problemas de negociación SSL:

    1. Verifique que la dirección IP fuera del FTD se pueda hacer ping a través del equipo del usuario.
    2. Utilice un sniffer externo para verificar si el intercambio de señales de tres vías TCP es exitoso.
      3.

    Problemas del cliente AnyConnect

    Esta sección proporciona pautas para resolver los dos problemas más comunes del cliente AnyConnect VPN. Una guía de troubleshooting para el cliente AnyConnect se puede encontrar aquí: Guía de Troubleshooting de AnyConnect VPN Client.

    Problemas de conectividad inicial

    Si un usuario tiene problemas de conectividad iniciales, habilite debug webvpn AnyConnect en el FTD y analice los mensajes de debug. Las depuraciones deben ejecutarse en la CLI del FTD. Use el comando.debug webvpn anyconnect 255

    Recopile un paquete DART de la máquina cliente para obtener los registros de AnyConnect. Puede encontrar instrucciones sobre cómo recopilar un paquete DART aquí: Recopilación de paquetes DART.

    Problemas Específicos Del Tráfico

    Si una conexión es exitosa pero el tráfico falla sobre el túnel SSL VPN, observe las estadísticas de tráfico en el cliente para verificar que el tráfico está siendo recibido y transmitido por el cliente. Las estadísticas detalladas del cliente están disponibles en todas las versiones de AnyConnect. Si el cliente muestra que el tráfico se está enviando y recibiendo, verifique el FTD para el tráfico recibido y transmitido. Si el FTD aplica un filtro, se muestra el nombre del filtro y puede observar las entradas de ACL para verificar si su tráfico está siendo descartado. Los problemas comunes de tráfico que experimentan los usuarios son:

    • Problemas de ruteo detrás del FTD - la red interna no puede rutear paquetes de vuelta a las direcciones IP asignadas y a los clientes VPN
    • Listas de control de acceso que bloquean el tráfico
    • Traducción de direcciones de red que no se omite para el tráfico VPN
      •

    Para obtener más información sobre las VPN de acceso remoto en el FTD gestionado por FDM, consulte la guía de configuración completa aquí: FTD de acceso remoto gestionado por FDM.

    Historial de revisiones

    Revisión Fecha de publicación Comentarios
    1.0
    18-May-2020
    Versión inicial
