    Introducción

    Este documento describe la configuración de BGP a través de VPN de sitio a sitio basada en ruta en FTDv administrado por FirePower Device Manager (FDM).

    Prerequisites

    Requirements

    Cisco recomienda que tenga conocimiento sobre estos temas:

    • Comprensión básica de VPN
    • Configuraciones BGP en FTDv
    • Experiencia con FDM

    Componentes Utilizados

    La información que contiene este documento se basa en las siguientes versiones de software y hardware.

    • Cisco FTDv versión 7.4.2
    • Cisco FDM versión 7.4.2

    La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

    Configurar

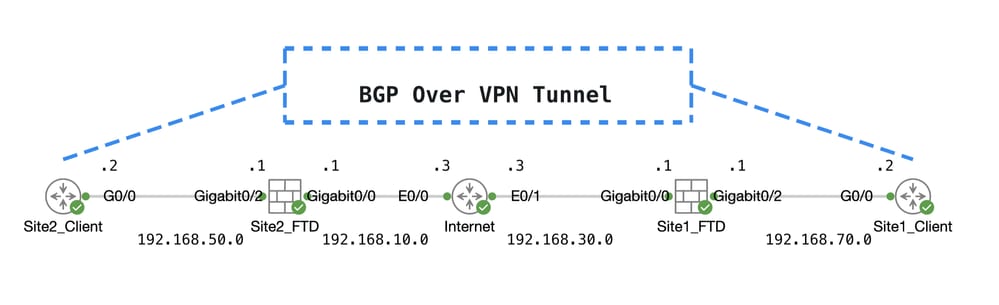

    Diagrama de la red

    TopologyTopo

    Configuraciones en VPN

    Paso 1. Asegúrese de que la interconectividad IP entre nodos esté lista y estable. La licencia inteligente de FDM se ha registrado correctamente con la cuenta inteligente.

    Paso 2. La puerta de enlace del cliente Site1 se configura con la dirección IP interna del FTD Site1 (192.168.70.1). La puerta de enlace del cliente Site2 se configura con la dirección IP interior del FTD Site2 (192.168.50.1). Además, asegúrese de que la ruta predeterminada en ambos FTD esté configurada correctamente después de la inicialización de FDM.

    Inicie sesión en la GUI de cada FDM. Vaya a .Device > Routing Haga clic enView Configuration. Haga clic en la  Static Routing  pestaña para verificar la ruta estática predeterminada.

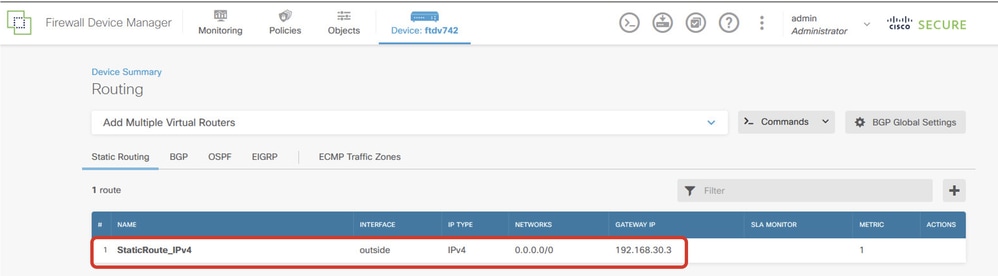

    Site1 FTD GatewaySite1_FTD_Gateway

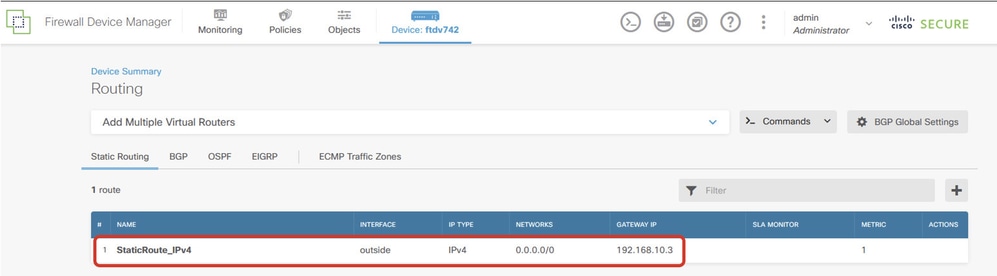

    Site2 FTD GatewaySite2_FTD_Gateway

    Paso 3. Configure la VPN de sitio a sitio basada en rutas. En este ejemplo, configure primero el FTD Site1.

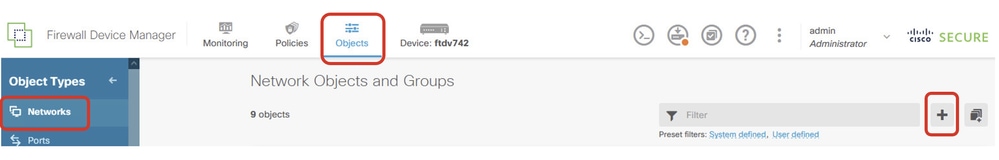

    Paso 3.1. Inicie sesión en la GUI de FDM del FTD Site1. Cree un nuevo objeto de red para la red interna del FTD Site1. Desplácese hasta  Objects > Networks, haga clic en el botón +.

    Create Network ObjectCreate_Network_Object

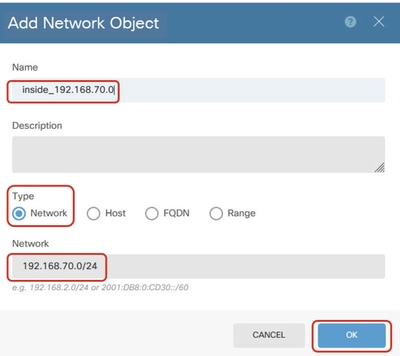

    Paso 3.2. Proporcione la información necesaria. Haga clic en elOK botón.

    • Nombre: inside_192.168.70.0
    • Tipo: Red
    • Red: 192.168.70.0/24

    Site1 Inside NetworkSitio1_Red_interna

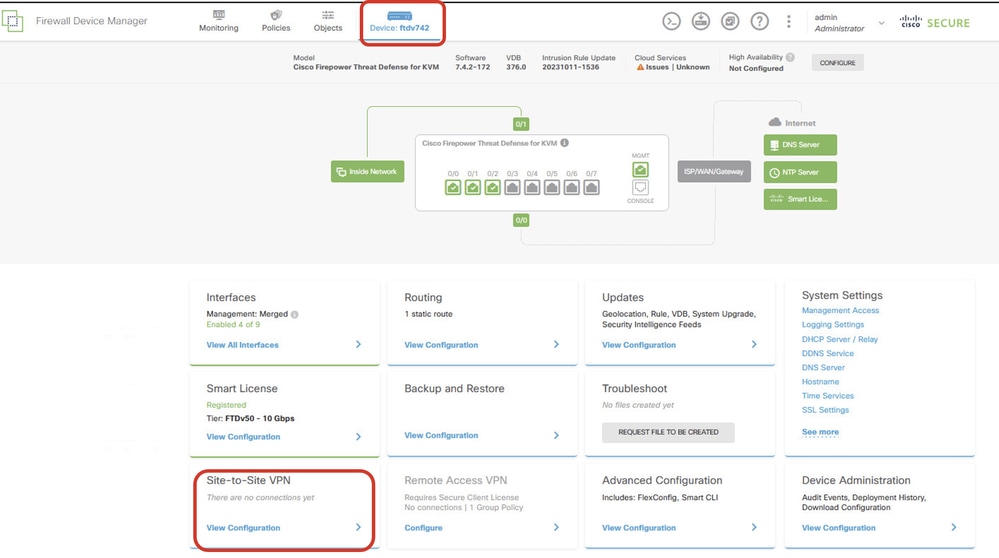

    Paso 3.3. Vaya a .Device > Site-to-Site VPN Haga clic en  View Configuration .

    View Site-to-Site VPNVer VPN de sitio a sitio

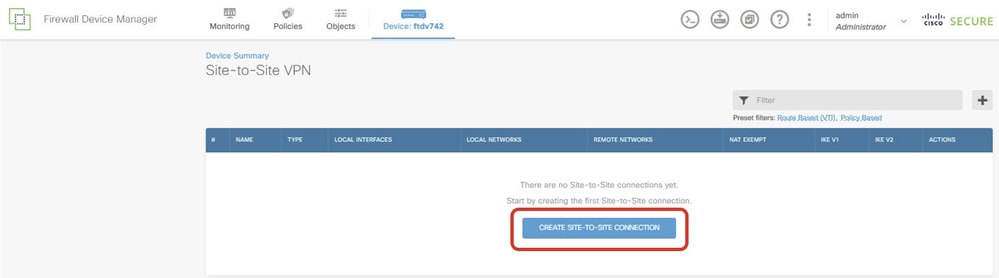

    Paso 3.4. Comience a crear una nueva VPN de sitio a sitio. Haga clic en  CREATE SITE-TO-SITE CONNECTION .

    Create Site-to-Site ConnectionCreate_Site-to-Site_Connection

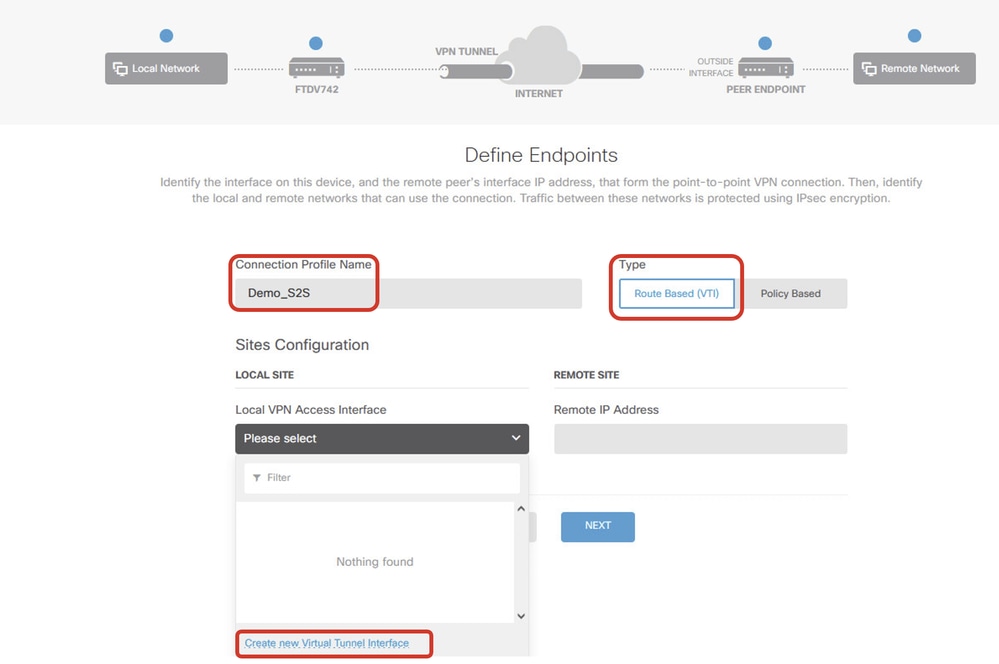

    Paso 3.5. Proporcione la información necesaria.

    • Nombre del perfil de conexión: Demo_S2S
    • Tipo: basado en ruta (VTI)
    • Interfaz de acceso VPN local: haga clic en la lista desplegable y, a continuación, haga clic en  Create new Virtual Tunnel Interface .

    Create VTI in VPN WizardCreate_VTI_in_VPN_Wizard

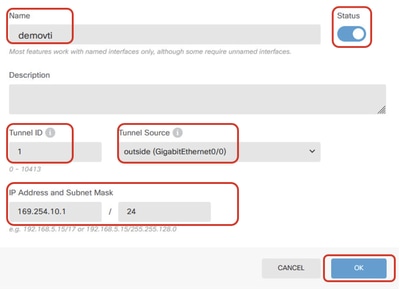

    Paso 3.6. Proporcione la información necesaria para crear una nueva VTI. Haga clic en el botón OK (Aceptar)

    • Nombre: demovti
    • ID de túnel: 1
    • Fuente del túnel: exterior (GigabitEthernet0/0)
    • Dirección IP Y Máscara De Subred: 169.254.10.1/24
    • Estado: haga clic en el control deslizante hasta la posición Activado

    Create VTI DetailsCreate_VTI_Details

    Paso 3.7. Continúe proporcionando la información necesaria. Haga clic en el botón NEXT.

    • Interfaz de acceso VPN local: demovti (creada en el paso 3.6.1)
    • Dirección IP remota: 192.168.10.1

    VPN Wizard Endpoints Step 1VPN_Wizard_Endpoints_Step1

    Paso 3.8. Vaya a Política IKE. Haga clic en el botón Editar.

    Edit IKE PolicyEdit_IKE_Policy

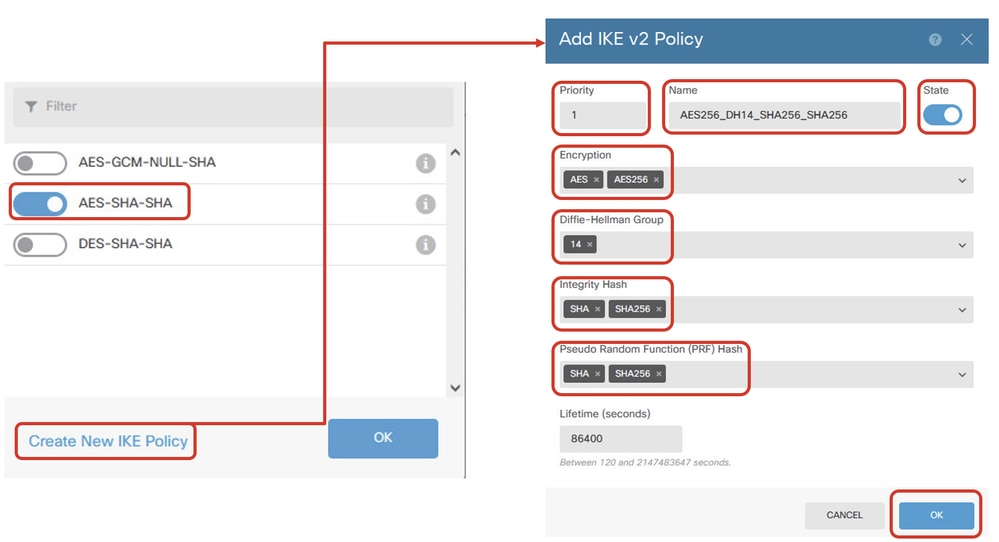

    Paso 3.9. Para la política IKE, puede utilizar una predefinida o crear una nueva haciendo clic en Create New IKE Policy.

    En este ejemplo, alterne una política IKE existente AES-SHA-SHA y cree una nueva para fines de demostración. Haga clic en el botón OK para guardar.

    • Nombre: AES256_DH14_SHA256_SHA256
    • Cifrado: AES, AES256
    • Grupo DH: 14
    • Hash de integridad: SHA, SHA256
    • Hash PRF: SHA, SHA256
    • Vida útil: 86400 (predeterminado)

    Add New IKE PolicyAdd_New_IKE_Policy

    Enable New IKE PolicyEnable_New_IKE_Policy

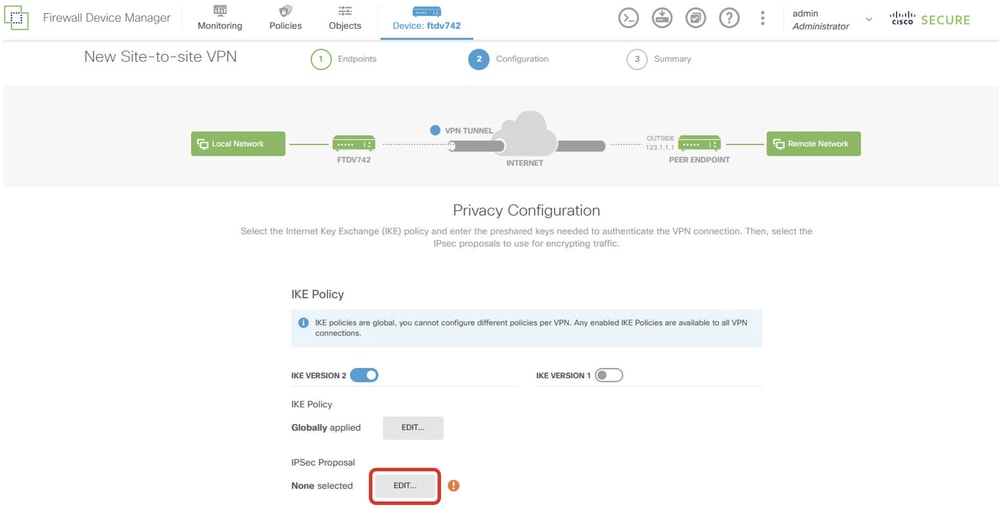

    Paso 3.10. Vaya a la propuesta IPSec. Haga clic en el botón Editar.

    Edit IKE ProposalEditar_IKE_Propuesta

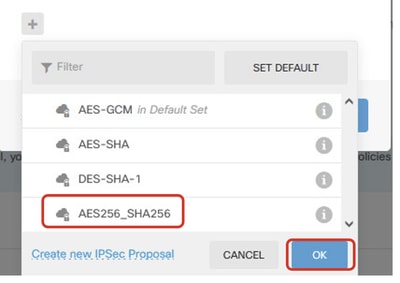

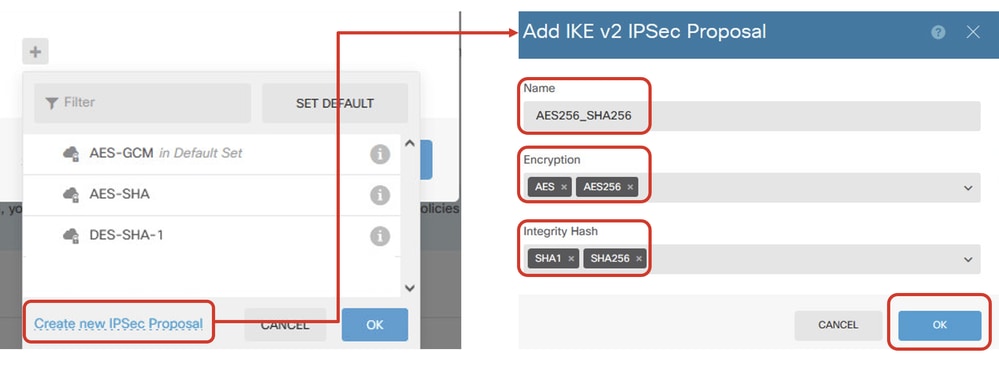

    Paso 3.11. Para la propuesta IPSec, puede utilizar una propuesta predefinida o puede crear una nueva haciendo clic en Create new IPSec posed. En este ejemplo, cree uno nuevo con fines de demostración. Proporcione la información necesaria. Haga clic en el botón OK para guardar.

    • Nombre: AES256_SHA256
    • Cifrado: AES, AES256
    • Hash de integridad: SHA1, SHA256

    Add New IPSec ProposalAgregar_nueva_propuesta_IPSec

    Enable New IPSec ProposalHabilitar_Nueva_propuesta_IPSec

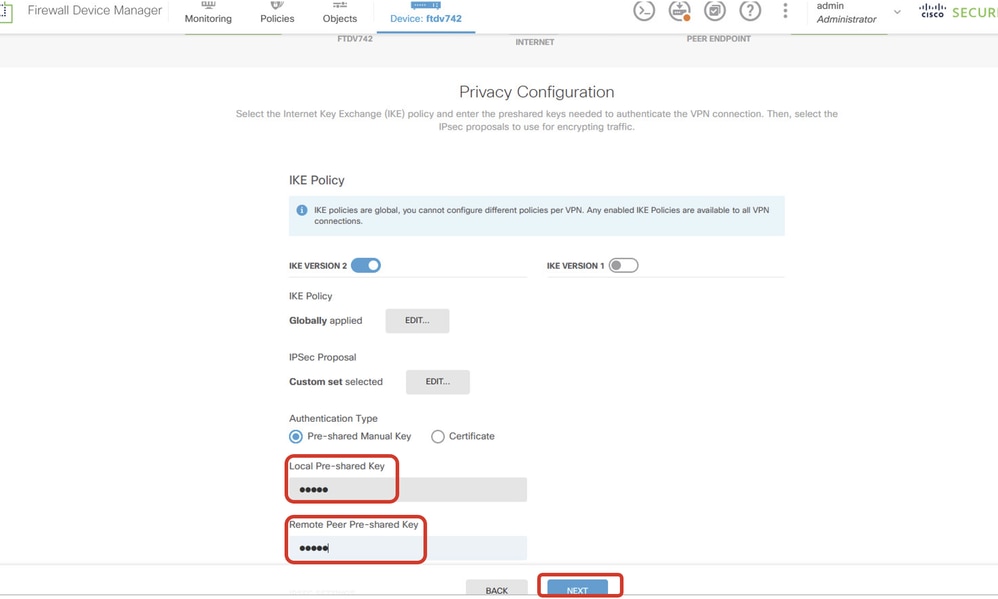

    Paso 3.12. Configure la clave previamente compartida. Haga clic en el botón NEXT.

    Anote esta clave previamente compartida y configúrela en el FTD Site2 más adelante.

    Configure Pre-Shared KeyConfigure_Pre_Shared_Key

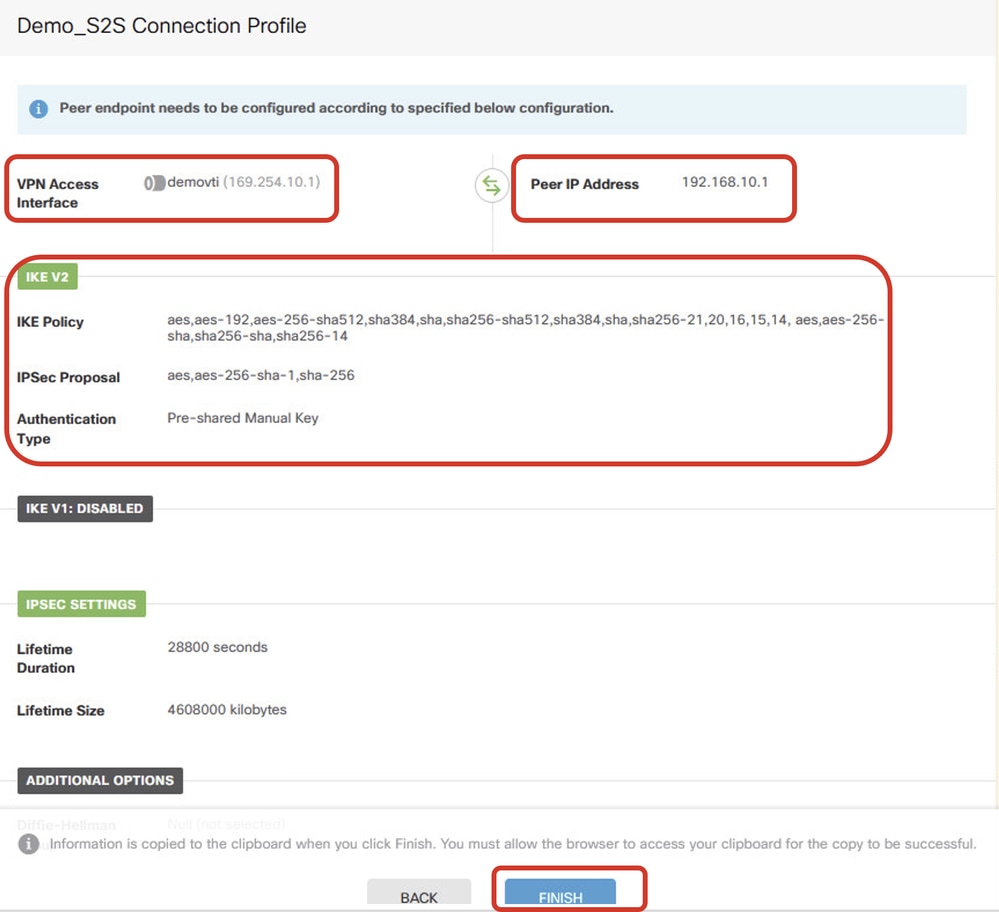

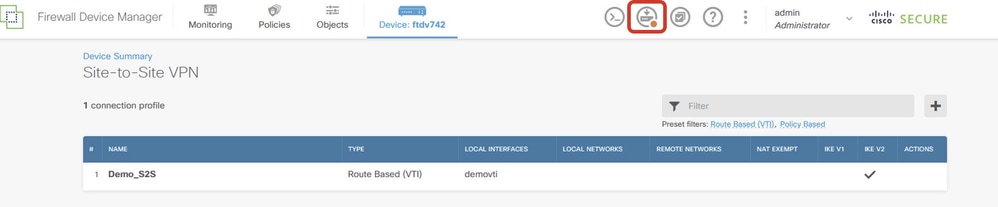

    Paso 3.13. Revise la configuración de VPN. Si necesita modificar algo, haga clic en el botón BACK. Si todo está bien, haga clic en el botón FINISH.

    VPN Wizard CompleteVPN_Wizard_Complete

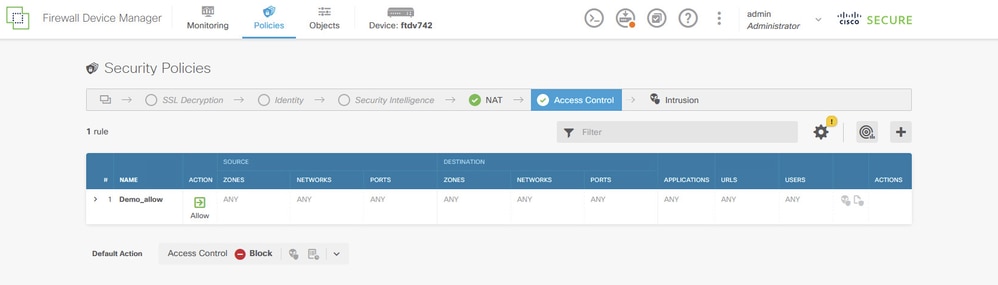

    Paso 3.14. Cree una regla de control de acceso para permitir que el tráfico pase a través del FTD. En este ejemplo, permitir todos con fines de demostración. Modifique su política en función de sus necesidades reales.

    Access Control Rule ExampleEjemplo_de_regla_de_control de acceso

    Paso 3.15. (Opcional) Configure la regla de exención de NAT para el tráfico del cliente en FTD si se configura NAT dinámica para el cliente para acceder a Internet. En este ejemplo, no es necesario configurar una regla exenta de NAT porque no se configura ninguna NAT dinámica en cada FTD.

    Paso 3.16. Implemente los cambios de configuración.

    Deploy VPN ConfigurationDeploy_VPN_Configuration

    Configuraciones en BGP

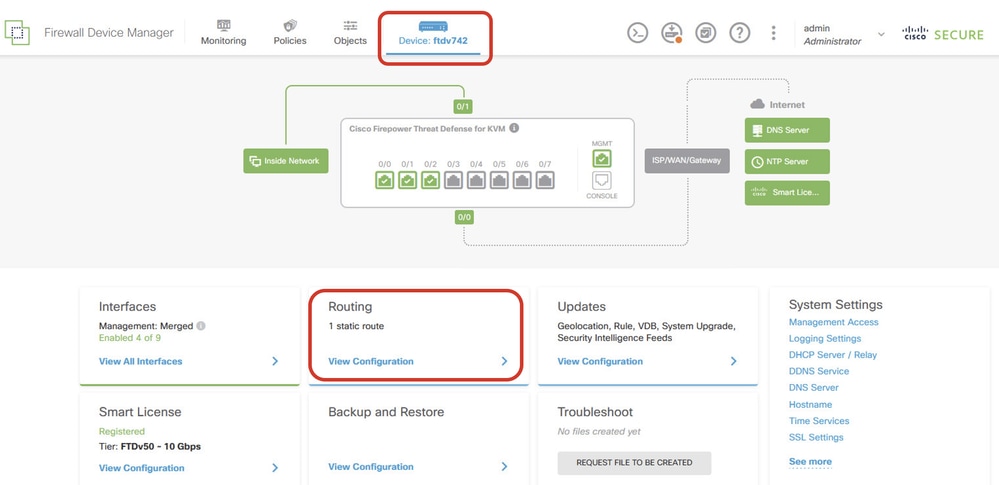

    Paso 4. Vaya a Device > Routing. Haga clic en Ver configuración.

    View Routing ConfigurationView_Routing_Configuration

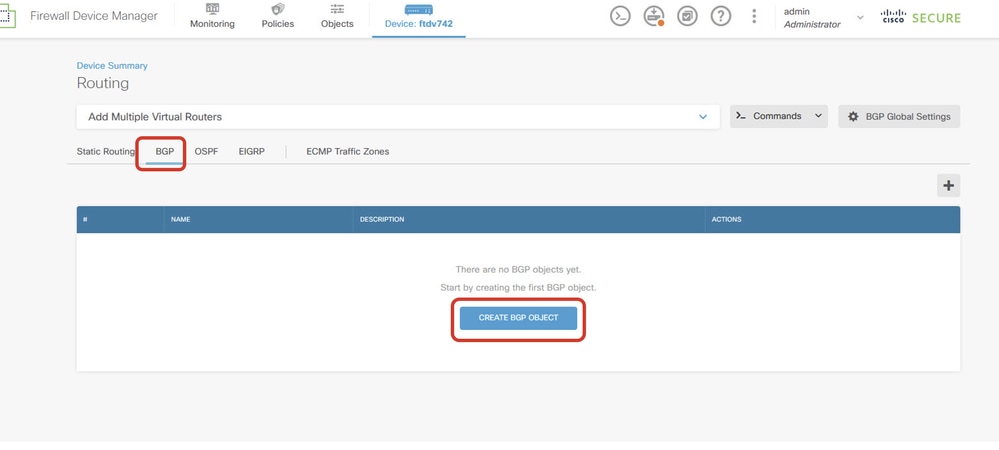

    Paso 5. Haga clic en la pestaña BGP y luego haga clic en CREATE BGP OBJECT.

    Create BGP ObjectCreate_BGP_Object

    Paso 6. Proporcione el nombre del objeto. Navegue hasta Plantilla y configure. Haga clic en el botón OK para guardar.

    Nombre: demobgp

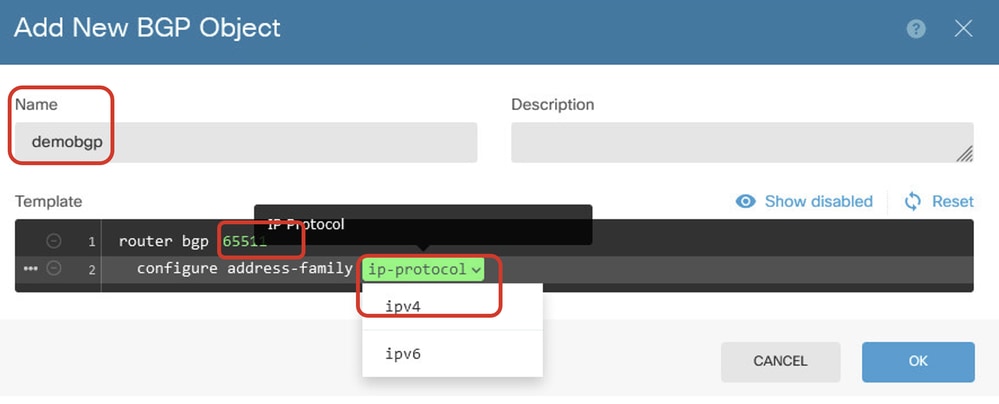

    Línea 1: Configure el número AS. Haga clic en as-number. Entrada manual del número AS local. En este ejemplo, el número AS 65511 para el FTD Site1.

    Línea 2: Configure el protocolo IP. Haga clic en ip-protocol. Seleccione ipv4.

    Create BGP Object AS Number ProtocolCreate_BGP_Object_ASNumber_Protocol

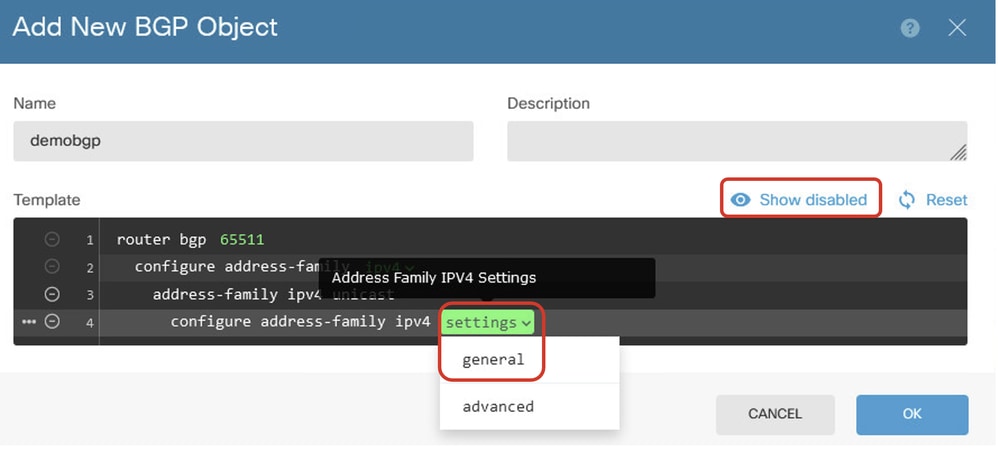

    Línea 4: Configure más parámetros. Haga clic en settings, elija general, y luego haga clic en Show disabled.

    Create BGP Object Address SettingCreate_BGP_Object_AddressSetting

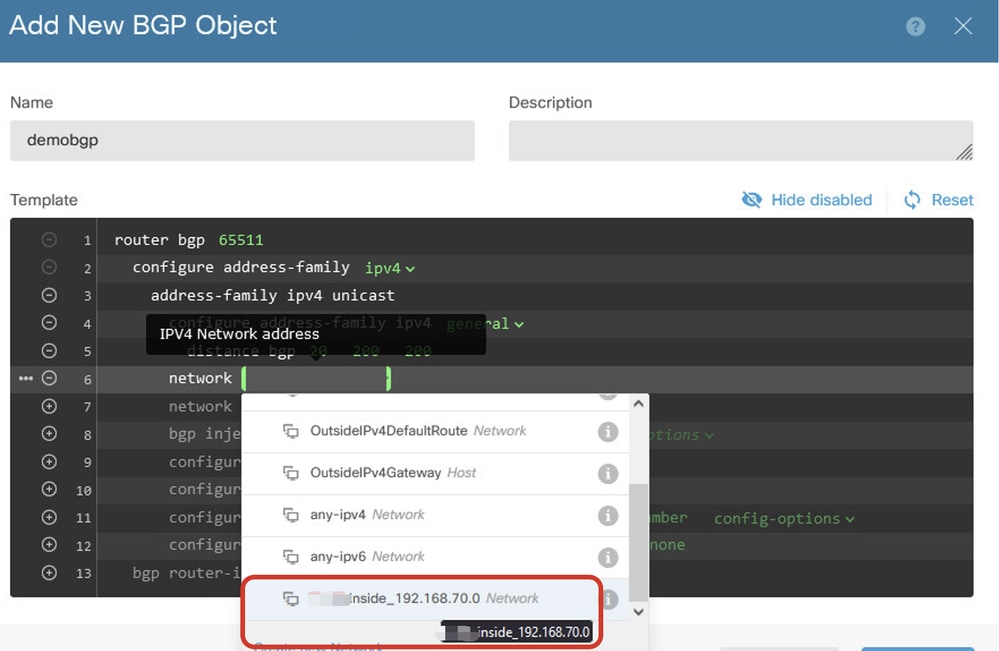

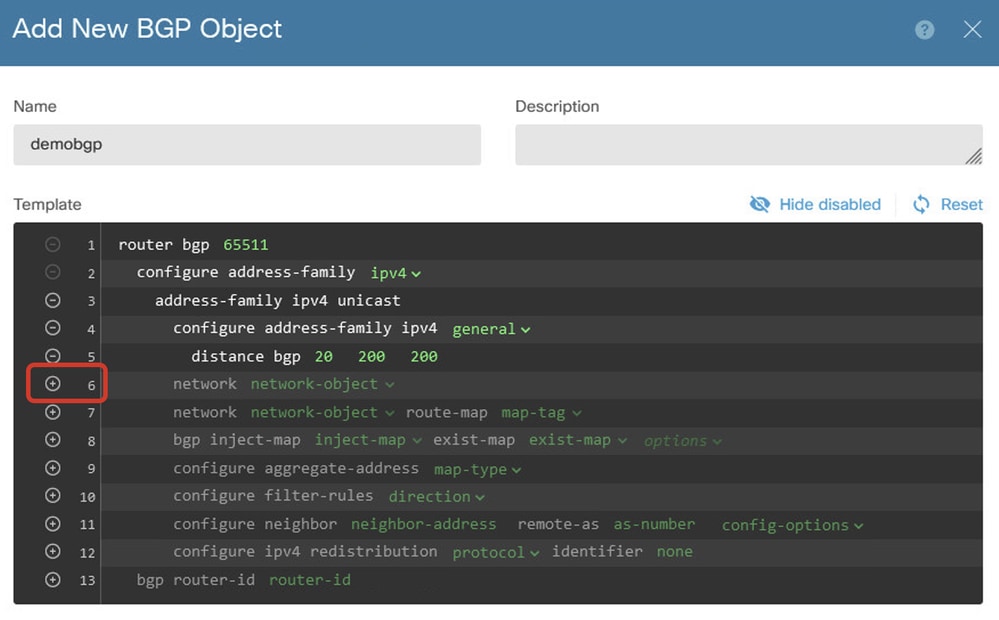

    Línea 6: Haga clic en el icono + para habilitar la línea para configurar la red BGP. Haga clic en network-object. Puede ver los objetos disponibles existentes y elegir uno. En este ejemplo, elija el nombre de objeto inside_192.168.70.0 (creado en el paso 3.2.).

    Create BGP Object Add NetworkCreate_BGP_Object_Add_Network

    Create BGP Object Add Network 2Create_BGP_Object_Add_Network2

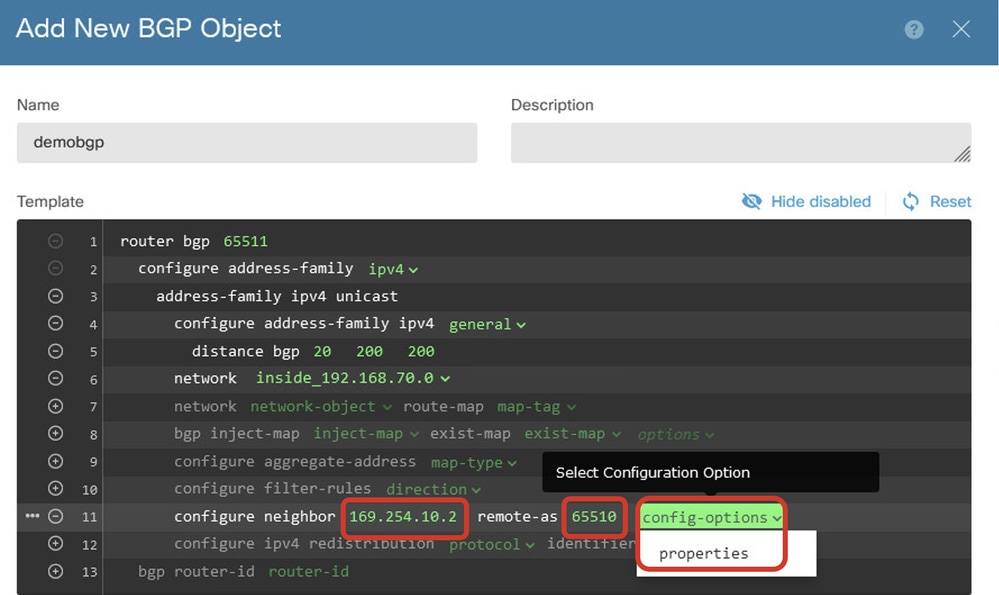

    Línea 11: Haga clic en el icono + para habilitar la línea para configurar la información relacionada con el vecino BGP. Haga clic en neighbor-address, e ingrese manualmente la dirección de vecino BGP de peer. En este ejemplo, es 169.254.10.2 (dirección IP VTI del FTD Site2). Haga clic en as-number, e ingrese manualmente el número AS de peer. En este ejemplo, 65510 es para FTD Site2. Haga clic en config-options y elija properties.

    Create BGP Object Neighbor SettingCreate_BGP_Object_NeighborSetting

    Línea 14: Haga clic en el icono + para habilitar la línea para configurar algunas propiedades del vecino. Haga clic en activate-options y elija properties.

    Create BGP Object Neighbor Setting PropertiesCreate_BGP_Object_NeighborSetting_Properties

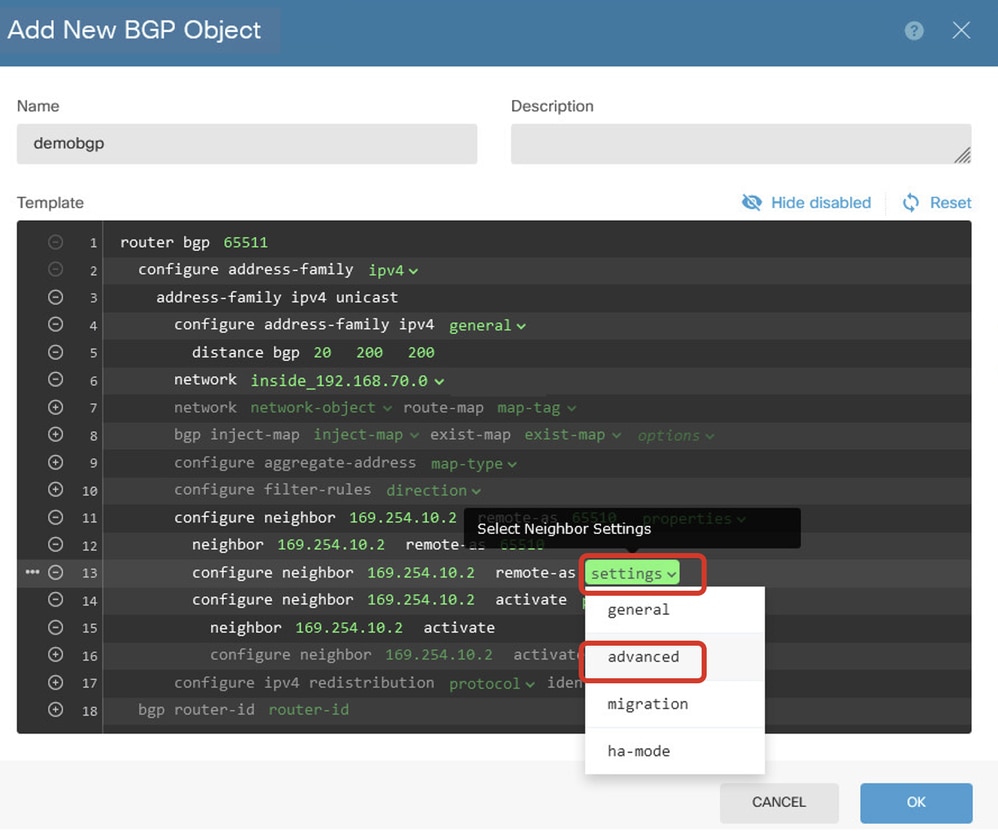

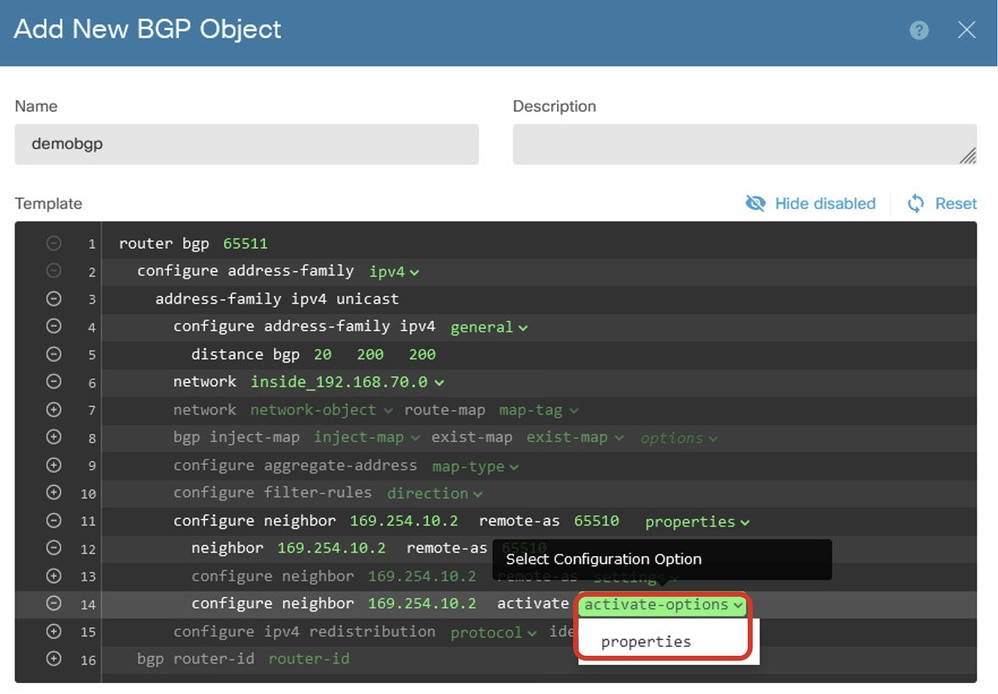

    Línea 13: Haga clic en el icono + para habilitar la línea para mostrar las opciones avanzadas. Haga clic en Settings y elija advanced.

    Create BGP Object Neighbor Setting Properties AdvancedCreate_BGP_Object_NeighborSetting_Properties_Advanced

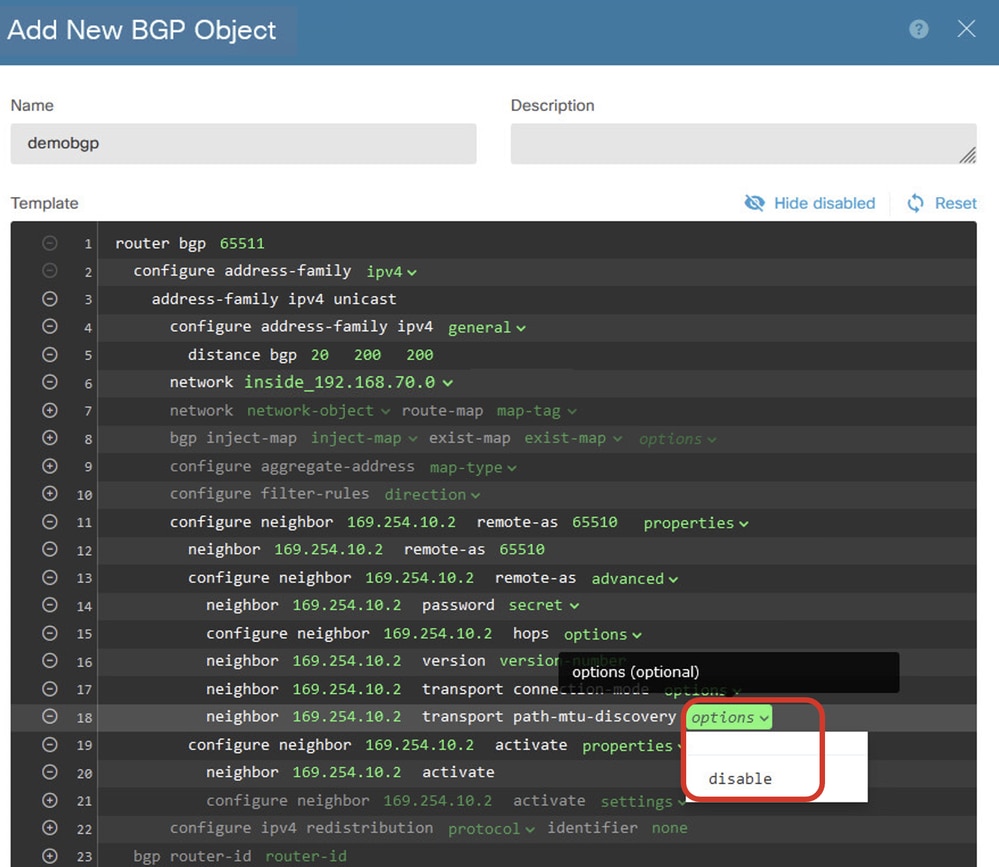

    Línea 18: Haga clic en options y elija disable para inhabilitar la detección de MTU de trayectoria.

    Create BGP Object Neighbor Setting Properties Advanced PMDCreate_BGP_Object_NeighborSetting_Properties_Advanced_PMD

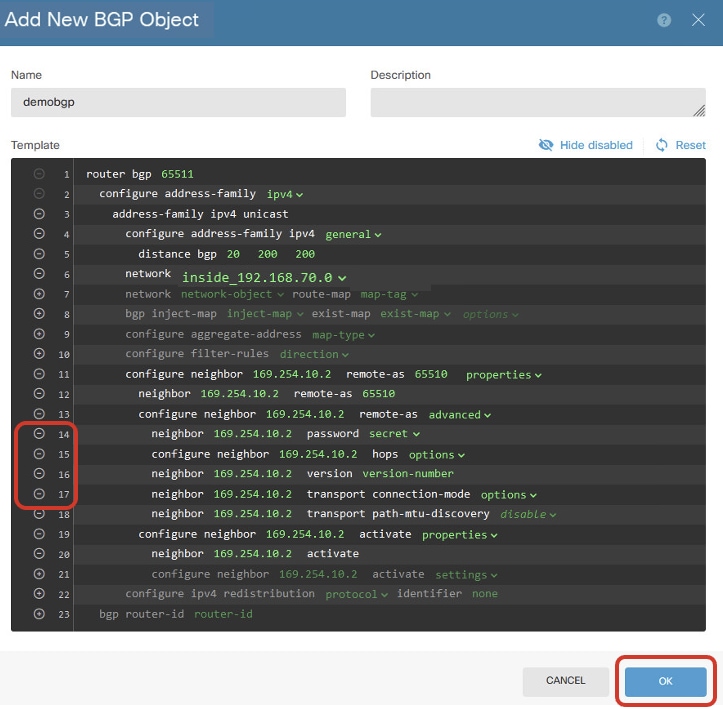

    Línea 14, 15, 16, 17: Haga clic en el - botón para desactivar las líneas. A continuación, haga clic en el botón OK para guardar el objeto BGP.

    Create BGP Object Disable LinesCreate_BGP_Object_DisableLines

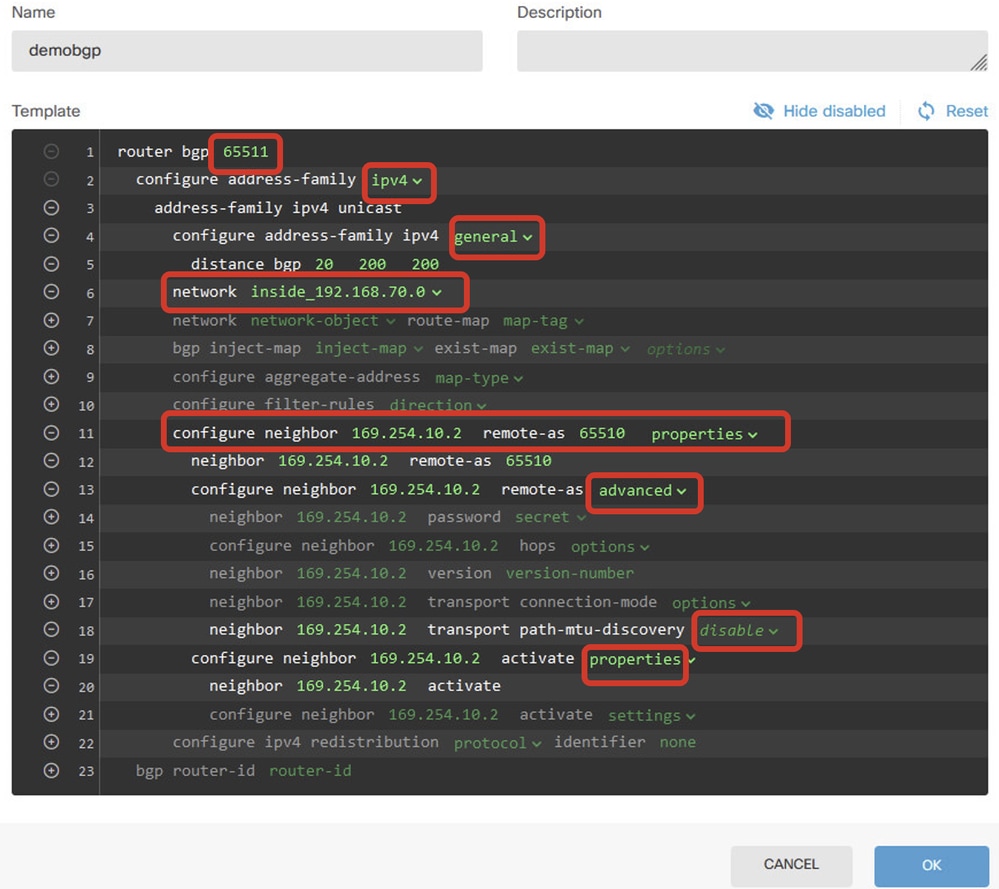

    Esta es una descripción general de la configuración de BGP en este ejemplo. Puede configurar los otros parámetros de BGP en función de sus necesidades reales.

    Create BGP Object Final OverviewCreate_BGP_Object_Final_Overview

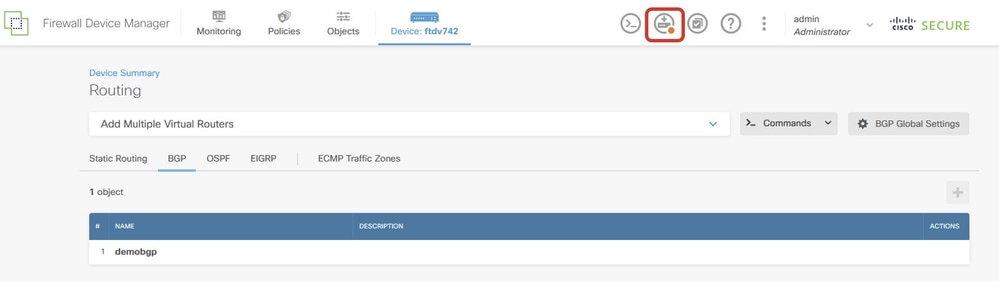

    Paso 7. Implemente los cambios de configuración de BGP.

    Deploy BGP ConfigurationDeploy_BGP_Configuration

    Paso 8. Ahora se ha completado la configuración del FTD Site1.

    Para configurar Site2 FTD VPN y BGP, repita los pasos 3 a 7 con los parámetros correspondientes de Site2 FTD.

    Descripción general de la configuración del FTD del sitio 1 y del FTD del sitio 2 en CLI.

    FTD del sitio 1

    FTD del sitio 2

    NGFW versión 7.4.2

    interface GigabitEthernet0/0
    nameif outside
    manual de CTS
    propagate sgt preserve-untag
    policy static sgt disabled trusted
    security-level 0
    IP address 192.168.30.1 255.255.255.0

    interface GigabitEthernet0/2
    nameif inside
    security-level 0
    IP address 192.168.70.1 255.255.255.0

    interface Tunnel1
    nameif demovti
    IP address 169.254.10.1 255.255.255.0
    tunnel source interface outside
    tunnel destination 192.168.10.1
    tunnel mode ipsec ipv4
    tunnel protection ipsec profile ipsec_profile|e4084d322d

    Red de objetos OutsideIPv4Gateway
    host 192.168.30.3
    Red de objetos inside_192.168.70.0
    subnet 192.168.70.0 255.255.255.0

    access-group NGFW_ONBOX_ACL global
    access-list NGFW_ONBOX_ACL remark rule-id 268435457: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 268435457: L5 RULE: Inside_Outside_Rule
    access-list NGFW_ONBOX_ACL advanced trust object-group |acSvcg-268435457 ifc dentro de cualquier ifc fuera de cualquier rule-id 268435457 event-log both
    access-list NGFW_ONBOX_ACL remark rule-id 268435458: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 268435458: L5 RULE: Demo_allow
    access-list NGFW_ONBOX_ACL advanced permit object-group |acSvcg-268435458 any any rule-id 268435458 event-log both
    access-list NGFW_ONBOX_ACL remark rule-id 1: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 1: L5 RULE: DefaultActionRule
    access-list NGFW_ONBOX_ACL advanced deny ip any any rule-id 1

    router bgp 65511
    bgp log-neighbor-changes
    bgp router-id vrf auto-assign
    address-family ipv4 unicast
    neighbor 169.254.10.2 remote-as 65510
    neighbor 169.254.10.2 transport path-mtu-discovery disable
    neighbor 169.254.10.2 activate
    network 192.168.70.0
    no auto-summary
    sin sincronización
    exit-address-family

    route outside 0.0.0.0 0.0.0.0 192.168.30.3 1

    crypto ipsec ikev2 ipsec-offer AES256_SHA256
    protocol esp encryption aes-256 aes
    protocol esp integration sha-256 sha-1

    crypto ipsec profile ipsec_profile|e4084d322d
    set ikev2 ipsec-offer AES256_SHA256
    set security-association lifetime kilobytes 4608000
    set security-association lifetime seconds 28800

    crypto ipsec security-association pmtu-aging infinite

    crypto ikev2 policy 1
    encryption aes-256 aes
    Integrity sha256 sha
    grupo 14
    prf sha256 sha
    lifetime seconds 86400

    crypto ikev2 policy 20
    encryption aes-256 aes-192 aes
    integridad sha512 sha384 sha256 sha
    grupo 21 20 16 15 14
    prf sha512 sha384 sha256 sha
    lifetime seconds 86400

    crypto ikev2 enable outside

    política de grupo |s2sGP|192.168.10.1 internal
    política de grupo Atributos |s2sGP|192.168.10.1
    vpn-tunnel-protocol ikev2

    tunnel-group 192.168.10.1 type ipsec-l2l
    tunnel-group 192.168.10.1 general-attributes
    default-group-policy |s2sGP|192.168.10.1

    tunnel-group 192.168.10.1 ipsec-attributes
    ikev2 remote-authentication pre-shared-key *****
    ikev2 local-authentication pre-shared-key *****    		 NGFW versión 7.4.2

    interface GigabitEthernet0/0
    nameif outside
    manual de CTS
    propagate sgt preserve-untag
    policy static sgt disabled trusted
    security-level 0
    IP address 192.168.10.1 255.255.255.0

    interface GigabitEthernet0/2
    nameif inside
    security-level 0
    IP address 192.168.50.1 255.255.255.0

    interface Tunnel1
    nameif demovti25
    IP address 169.254.10.2 255.255.255.0
    tunnel source interface outside
    tunnel destination 192.168.30.1
    tunnel mode ipsec ipv4
    tunnel protection ipsec profile ipsec_profile|e4084d322d

    Red de objetos OutsideIPv4Gateway
    host 192.168.10.3
    Red de objetos inside_192.168.50.0
    subnet 192.168.50.0 255.255.255.0

    access-group NGFW_ONBOX_ACL global
    access-list NGFW_ONBOX_ACL remark rule-id 268435457: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 268435457: L5 RULE: Inside_Outside_Rule
    access-list NGFW_ONBOX_ACL advanced trust object-group |acSvcg-268435457 ifc dentro de cualquier ifc fuera de cualquier rule-id 268435457 event-log both
    access-list NGFW_ONBOX_ACL remark rule-id 268435458: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 268435458: L5 RULE: Demo_allow
    access-list NGFW_ONBOX_ACL advanced permit object-group |acSvcg-268435458 any any rule-id 268435458 event-log both
    access-list NGFW_ONBOX_ACL remark rule-id 1: ACCESS POLICY: NGFW_Access_Policy
    access-list NGFW_ONBOX_ACL remark rule-id 1: L5 RULE: DefaultActionRule
    access-list NGFW_ONBOX_ACL advanced deny ip any any rule-id 1

    router bgp 65510
    bgp log-neighbor-changes
    bgp router-id vrf auto-assign
    address-family ipv4 unicast
    neighbor 169.254.10.1 remote-as 65511
    neighbor 169.254.10.1 transport path-mtu-discovery disable
    neighbor 169.254.10.1 activate
    network 192.168.50.0
    no auto-summary
    sin sincronización
    exit-address-family

    route outside 0.0.0.0 0.0.0.0 192.168.10.3 1

    crypto ipsec ikev2 ipsec-offer AES256_SHA256
    protocol esp encryption aes-256 aes
    protocol esp integration sha-256 sha-1

    crypto ipsec profile ipsec_profile|e4084d322d
    set ikev2 ipsec-offer AES256_SHA256
    set security-association lifetime kilobytes 4608000
    set security-association lifetime seconds 28800

    crypto ipsec security-association pmtu-aging infinite

    crypto ikev2 policy 1
    encryption aes-256 aes
    Integrity sha256 sha
    grupo 14
    prf sha256 sha
    lifetime seconds 86400

    crypto ikev2 policy 20
    encryption aes-256 aes-192 aes
    integridad sha512 sha384 sha256 sha
    grupo 21 20 16 15 14
    prf sha512 sha384 sha256 sha
    lifetime seconds 86400

    crypto ikev2 enable outside

    política de grupo |s2sGP|192.168.30.1 internal
    política de grupo Atributos |s2sGP|192.168.30.1
    vpn-tunnel-protocol ikev2

    tunnel-group 192.168.30.1 type ipsec-l2l
    tunnel-group 192.168.30.1 general-attributes
    default-group-policy |s2sGP|192.168.30.1

    tunnel-group 192.168.30.1 ipsec-attributes
    ikev2 remote-authentication pre-shared-key *****
    ikev2 local-authentication pre-shared-key *****

    Verificación

    Utilize esta sección para confirmar que su configuración funcione correctamente.

    Paso 1. Navegue hasta la CLI de cada FTD a través de la consola o SSH para verificar el estado de VPN de la fase 1 y la fase 2 a través de los comandos show crypto ikev2 sa y show crypto ipsec sa.

    FTD del sitio 1 FTD del sitio 2

    ftdv742# show crypto ikev2 sa

    SA IKEv2:

    Session-id:134, Status:UP-ACTIVE, IKE count:1, CHILD count:1

    Función de estado de FVRF/IVRF remoto local de ID de túnel

    563984431 192.168.30.1/500 192.168.10.1/500 Global/Global READY RESPONDER

    Encr: AES-CBC, tamaño de clave: 256, hash: SHA256, DH Grp:14, signo de autenticación: PSK, verificación de autenticación: PSK

    Vida/Tiempo activo: 86400/5145 s

    Child sa: selector local 0.0.0.0/0 - 255.255.255.255/65535

    remote selector 0.0.0.0/0 - 255.255.255.255/65535

    Entrada/salida SPI ESP: 0xf0c4239d/0xb7b5b38b

    		 ftdv742# show crypto ikev2 sa

    SA IKEv2:

    Id. de sesión:13, Estado:ACTIVO-ASCENDENTE, recuento IKE:1, recuento HIJO:1

    Función de estado de FVRF/IVRF remoto local de ID de túnel
    339797985 192.168.10.1/500 192.168.30.1/500 INICIADOR DE PREPARACIÓN global/global
    Encr: AES-CBC, tamaño de clave: 256, hash: SHA256, DH Grp:14, signo de autenticación: PSK, verificación de autenticación: PSK
    Vida/Tiempo activo: 86400/74099 s
    Child sa: selector local 0.0.0.0/0 - 255.255.255.255/65535
    remote selector 0.0.0.0/0 - 255.255.255.255/65535
    Entrada/salida SPI ESP: 0xb7b5b38b/0xf0c4239d

    ftdv742# show crypto ipsec sa

    interfaz: demovti
        Etiqueta de mapa criptográfico: __vti-crypto-map-Tunnel1-0-1, número de secuencia: 65280, dirección local: 192.168.30.1

    vrf protegido (ivrf): global
    ident local (addr/mask/port/port): (0.0.0.0/0.0.0.0/0/0)
    ident remoto (addr/mask/port/port): (0.0.0.0/0.0.0.0/0/0)
    current_peer: 192.168.10.1

    #pkts encaps: 5720, #pkts encrypt: 5720, #pkts digest: 5720
    #pkts decaps: 5717, #pkts decrypt: 5717, #pkts verify: 5717
    #pkts comprimido: 0, #pkts descomprimido: 0
    #pkts sin comprimir: 5720, error en la compilación de #pkts: 0, error en la descomposición de #pkts: 0
    #pre-frag éxitos: 0, #pre-frag fracasos: 0, #fragments creado: 0
    #PMTUs enviado: 0, #PMTUs recibido: 0, #decapsulated frgs que necesitan reensamblado: 0
    #TFC recibido: 0, #TFC enviado: 0
    #Valid Errores ICMP recibidos: 0, #Invalid Errores ICMP recibidos: 0
    #send errores: 0, #recv errores: 0

    local crypto endpt.: 192.168.30.1/500, remote crypto endpt.: 192.168.10.1/500
    path mtu 1500, ipsec overhead 78(44), media mtu 1500
    Tiempo restante de PMTU (s): 0, directiva DF: copy-df
    Validación de error ICMP: deshabilitada, paquetes TFC: deshabilitados
    spi saliente actual: B7B5B38B
    spi de entrada actual: F0C4239D

    sas esp de entrada:
    spi: 0xF0C4239D (4039386013)
    Estado de SA: activo
    transform: esp-aes-256 esp-sha-256-hmac no compression
    configuración en uso ={L2L, Túnel, IKEv2, VTI, }
    slot: 0, conn_id: 266, crypto-map: __vti-crypto-map-Tunnel1-0-1
    tiempo de sa: duración restante de la clave (kB/s): (4285389/3722)
    Tamaño IV: 16 bytes
    compatibilidad con detección de repetición: S
    Anti replay bitmap:
    0xFFFFFFFF 0xFFFFFFFF
    sas esp salientes:
    spi: 0xB7B5B38B (3082138507)
    Estado de SA: activo
    transform: esp-aes-256 esp-sha-256-hmac no compression
    configuración en uso ={L2L, Túnel, IKEv2, VTI, }
    slot: 0, conn_id: 266, crypto-map: __vti-crypto-map-Tunnel1-0-1
    tiempo de sa: duración restante de la clave (kB/s): (4147149/3722)
    Tamaño IV: 16 bytes
    compatibilidad con detección de repetición: S
    Anti replay bitmap:
    0x00000000 0x00000001

    ftdv742# show crypto ipsec sa

    interfaz: demovti25
        Etiqueta de mapa criptográfico: __vti-crypto-map-Tunnel1-0-1, número de secuencia: 65280, dirección local: 192.168.10.1

    vrf protegido (ivrf): global
    ident local (addr/mask/port/port): (0.0.0.0/0.0.0.0/0/0)
    ident remoto (addr/mask/port/port): (0.0.0.0/0.0.0.0/0/0)
    current_peer: 192.168.30.1

    #pkts encaps: 5721, #pkts encrypt: 5721, #pkts digest: 5721
    #pkts decaps: 5721, #pkts decrypt: 5721, #pkts verify: 5721
    #pkts comprimido: 0, #pkts descomprimido: 0
    #pkts sin comprimir: 5721, error de comp #pkts: 0, error de descomp #pkts: 0
    #pre-frag éxitos: 0, #pre-frag fracasos: 0, #fragments creado: 0
    #PMTUs enviado: 0, #PMTUs recibido: 0, #decapsulated frgs que necesitan reensamblado: 0
    #TFC recibido: 0, #TFC enviado: 0
    #Valid Errores ICMP recibidos: 0, #Invalid Errores ICMP recibidos: 0
    #send errores: 0, #recv errores: 0

    local crypto endpt.: 192.168.10.1/500, remote crypto endpt.: 192.168.30.1/500
    path mtu 1500, ipsec overhead 78(44), media mtu 1500
    Tiempo restante de PMTU (s): 0, directiva DF: copy-df
    Validación de error ICMP: deshabilitada, paquetes TFC: deshabilitados
    spi de salida actual: F0C4239D
    spi entrante actual: B7B5B38B

    sas esp de entrada:
    spi: 0xB7B5B38B (3082138507)
    Estado de SA: activo
    transform: esp-aes-256 esp-sha-256-hmac no compression
    configuración en uso ={L2L, Túnel, IKEv2, VTI, }
    slot: 0, conn_id: 160, crypto-map: __vti-crypto-map-Tunnel1-0-1
    tiempo de sa: duración restante de la clave (kB/s): (3962829/3626)
    Tamaño IV: 16 bytes
    compatibilidad con detección de repetición: S
    Anti replay bitmap:
    0xFFFFFFFF 0xFFFFFFFF
    sas esp salientes:
    spi: 0xF0C4239D (4039386013)
    Estado de SA: activo
    transform: esp-aes-256 esp-sha-256-hmac no compression
    configuración en uso ={L2L, Túnel, IKEv2, VTI, }
    slot: 0, conn_id: 160, crypto-map: __vti-crypto-map-Tunnel1-0-1
    tiempo de sa: duración restante de la clave (kB/s): (4101069/3626)
    Tamaño IV: 16 bytes
    compatibilidad con detección de repetición: S
    Anti replay bitmap:
    0x00000000 0x00000001

    Paso 2. Navegue hasta la CLI de cada FTD a través de la consola o SSH para verificar el estado de BGP mediante los comandos show bgp neighbors y show route bgp.

    FTD del sitio 1 FTD del sitio 2

    ftdv742# show bgp neighbors

    El vecino BGP es 169.254.10.2, vrf single_vf, AS 65510 remoto, link externo
    BGP versión 4, ID de router remoto 192.168.50.1
    Estado BGP = Establecido, hasta 1d20h
    Última lectura 00:00:25, última escritura 00:00:45, tiempo de espera es 180, intervalo de keepalive es 60 segundos
    Sesiones de vecino:
    1 activo, no admite multisesión (deshabilitado)
    Capacidades del vecino:
    Actualización de ruta: anunciada y recibida (nueva)
    Capacidad de ASN de cuatro octetos: anunciada y recibida
    Unidifusión IPv4 de la familia de direcciones: anunciada y recibida
    Capacidad multisesión:
    Estadísticas de mensajes:
    La profundidad de InQ es 0
    La profundidad de salida es 0

    Enviados y recibidos
    Aperturas: 1 1
    Notificaciones: 0 0
    Actualizaciones: 2 2
    Keepalives: 2423 2427
    Actualización de ruta: 0 0
    Total: 2426 2430
    El tiempo mínimo predeterminado entre ejecuciones de anuncios es de 30 segundos

    Para la familia de direcciones: unidifusión IPv4
    Sesión: 169.254.10.2
    Tabla BGP versión 3, versión vecina 3/0
    Tamaño de la cola de salida: 0
    Índice 1
    1 miembro del grupo de actualización
    Enviados y recibidos
    Actividad de prefijo: ---- ----
    Prefijos actuales: 1 1 (consume 80 bytes)
    Prefijos totales: 1 1
    Retirada implícita: 0 0
    Retirada explícita: 0 0
    Se utiliza como bestpath: n/a 1
    Se utiliza como ruta múltiple: n/a 0

    Saliente entrante
    Prefijos denegados de directiva local: -------- -------
    Mejor trayectoria desde este par: 1 n/a
    Total: 1 0
    Número de NLRI en la actualización enviada: máx. 1, mín. 0

    El rastreo de direcciones está habilitado, el RIB tiene una ruta a 169.254.10.2
    Conexiones establecidas 1; descartadas 0
    Último restablecimiento nunca
    Transport(tcp) path-mtu-discovery is disabled
    Graceful-Restart está desactivado

    ftdv742# show bgp neighbors

    El vecino BGP es 169.254.10.1, vrf single_vf, AS 65511 remoto, link externo
    BGP versión 4, ID de router remoto 192.168.70.1
    Estado BGP = Establecido, hasta 1d20h
    Última lectura 00:00:11, última escritura 00:00:52, tiempo de espera es 180, intervalo de keepalive es 60 segundos
    Sesiones de vecino:
    1 activo, no admite multisesión (deshabilitado)
    Capacidades del vecino:
    Actualización de ruta: anunciada y recibida (nueva)
    Capacidad de ASN de cuatro octetos: anunciada y recibida
    Unidifusión IPv4 de la familia de direcciones: anunciada y recibida
    Capacidad multisesión:
    Estadísticas de mensajes:
    La profundidad de InQ es 0
    La profundidad de salida es 0

    Enviados y recibidos
    Aperturas: 1 1
    Notificaciones: 0 0
    Actualizaciones: 2 2
    Keepalives: 2424 a 2421
    Actualización de ruta: 0 0
    Total: 2427 2424
    El tiempo mínimo predeterminado entre ejecuciones de anuncios es de 30 segundos

    Para la familia de direcciones: unidifusión IPv4
    Sesión: 169.254.10.1
    tabla BGP versión 9, versión vecina 9/0
    Tamaño de la cola de salida: 0
    Índice 4
    4 miembro del grupo de actualización
    Enviados y recibidos
    Actividad de prefijo: ---- ----
    Prefijos actuales: 1 1 (consume 80 bytes)
    Prefijos totales: 1 1
    Retirada implícita: 0 0
    Retirada explícita: 0 0
    Se utiliza como bestpath: n/a 1
    Se utiliza como ruta múltiple: n/a 0

    Saliente entrante
    Prefijos denegados de directiva local: -------- -------
    Mejor trayectoria desde este par: 1 n/a
    Total: 1 0
    Número de NLRI en la actualización enviada: máx. 1, mín. 0

    El rastreo de direcciones está habilitado, el RIB tiene una ruta a 169.254.10.1
    Conexiones establecidas 4; descartadas 3
    Último reinicio 1d21h, debido a la inestabilidad de la interfaz de la sesión 1
    Transport(tcp) path-mtu-discovery is disabled
    Graceful-Restart está desactivado

    ftdv742# show route bgp

    Códigos: L - local, C - conectado, S - estático, R - RIP, M - móvil, B - BGP
    D - EIGRP, EX - EIGRP externo, O - OSPF, IA - OSPF entre áreas
    N1 - OSPF NSSA externo tipo 1, N2 - OSPF NSSA externo tipo 2
    E1 - OSPF tipo externo 1, E2 - OSPF tipo externo 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - ruta estática descargada periódicamente, + - ruta replicada
    SI - InterVRF estático, BI - InterVRF BGP
    El gateway de último recurso es 192.168.30.3 para la red 0.0.0.0

    B 192.168.50.0 255.255.255.0 [20/0] vía 169.254.10.2, 1d20h

    ftdv742# show route bgp

    Códigos: L - local, C - conectado, S - estático, R - RIP, M - móvil, B - BGP
    D - EIGRP, EX - EIGRP externo, O - OSPF, IA - OSPF entre áreas
    N1 - OSPF NSSA externo tipo 1, N2 - OSPF NSSA externo tipo 2
    E1 - OSPF tipo externo 1, E2 - OSPF tipo externo 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - ruta estática descargada periódicamente, + - ruta replicada
    SI - InterVRF estático, BI - InterVRF BGP
    El gateway de último recurso es 192.168.10.3 para la red 0.0.0.0

    B 192.168.70.0 255.255.255.0 [20/0] vía 169.254.10.1, 1d20h

    Paso 3. El cliente Site1 y el cliente Site2 se hacen ping entre sí correctamente.

    Cliente del sitio 1:

    Site1_Client#ping 192.168.50.2
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.50.2, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 31/56/90 ms

    Cliente de Site2:

    Site2_Client#ping 192.168.70.2
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.70.2, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 12/39/71 ms

    Troubleshoot

    En esta sección se brinda información que puede utilizar para resolver problemas en su configuración.

    Puede utilizar esos comandos debug para resolver problemas de la sección VPN.

    debug crypto ikev2 platform 255
    debug crypto ikev2 protocol 255
    debug crypto ipsec 255
    debug vti 255

    Puede utilizar esos comandos debug para resolver problemas de la sección BGP.

    ftdv742# debug ip bgp ?

    A.B.C.D    BGP neighbor address
    all All    address families
    events     BGP events
    import     BGP path import across topologies, VRFs or AFs in BGP Inbound information
    ipv4       Address family
    ipv6       Address family
    keepalives BGP keepalives
    out        BGP Outbound information
    range      BGP dynamic range
    rib-filter Next hop route watch filter events
    updates    BGP updates
    vpnv4      Address family
    vpnv6      Address family
    vrf        VRF scope
    <cr>

    Historial de revisiones

    Revisión Fecha de publicación Comentarios
    1.0
    21-Oct-2024
    Versión inicial
    TAC Authored

    Con la colaboración de ingenieros de Cisco

    • Mark Ni
      Líder técnico de Cisco
    • Chao Feng
      Líder técnico de Cisco

    ¿Resultó útil este documento?

    FeedbackComentarios

    Contacte a Cisco

    Este documento se aplica a estos productos
