Configuración de un túnel VPN de sitio a sitio entre los routers de la serie RV y los dispositivos de seguridad adaptable ASA de la serie 5500

Objetivo

La seguridad es esencial para proteger la propiedad intelectual de una empresa, a la vez que se garantiza la continuidad empresarial y se proporciona la capacidad de ampliar el espacio de trabajo corporativo a los empleados que necesitan acceso a los recursos de la empresa en cualquier momento y lugar.

Las soluciones de seguridad VPN son cada vez más importantes para las pequeñas y medianas empresas. Una VPN es una red privada construida dentro de una infraestructura de red pública, como Internet global. Una VPN extiende una red privada entre ubicaciones de oficina geográficamente separadas. Permite a un ordenador host enviar y recibir datos a través de redes públicas, ya que eran una parte integral de la red privada con toda la funcionalidad. Las VPN aumentan la seguridad de una organización distribuida, lo que facilita al personal trabajar desde diferentes sitios sin poner en peligro la red. Las motivaciones para utilizar VPN son los requisitos para "virtualizar" parte de las comunicaciones de una organización y la economía de las comunicaciones.

Hay diferentes topologías VPN: hub y spoke, punto a punto y malla completa. Este consejo inteligente incluye VPN de sitio a sitio (punto a punto), que proporciona una infraestructura basada en Internet para ampliar los recursos de red a oficinas remotas, oficinas domésticas y sitios de partners empresariales. Todo el tráfico entre los sitios se cifra mediante el protocolo de seguridad IP (IPsec) y se integran funciones de red como routing, calidad de servicio (QoS) y compatibilidad con multidifusión.

Los routers de la serie RV de Cisco ofrecen soluciones VPN sólidas y fáciles de gestionar a las pequeñas empresas preocupadas por los costes. Los Cisco ASA 5500 Series Adaptive Security Appliances ayudan a las organizaciones a equilibrar la seguridad y la productividad. Combina el firewall con inspección activa (stateful) más implementado del sector con servicios de seguridad de red de última generación integrales, que incluyen: visibilidad y control granular de aplicaciones y microaplicaciones, seguridad web, sistemas de prevención de intrusiones (IPS), acceso remoto altamente seguro y otros.
En esta breve guía se describe un ejemplo del diseño para crear una VPN IPsec de sitio a sitio entre routers de la serie RV y dispositivos de seguridad adaptable de la serie ASA 5500, y se proporcionan ejemplos de configuración.

Dispositivos aplicables

· Routers VPN de la serie RV0xx de Cisco
•Cisco ASA 5500 Series Adaptive Security Appliances

Versión del software

· 4.2.2.08 [Routers VPN de la serie Cisco RV0xx]

Preconfiguración

En la siguiente imagen se muestra un ejemplo de implementación de un túnel VPN de sitio a sitio mediante un router serie RV (sitio remoto) y un ASA 5500 (oficina principal).



Con esta configuración, un host en la red de sitio remoto de 122.166.12.x y un host en VLAN 1 en la oficina principal pueden comunicarse entre sí de forma segura.

Funciones esenciales

Intercambio de claves de Internet (IKE)

Intercambio de claves de Internet (IKE) es el protocolo utilizado para configurar una asociación de seguridad (SA) en el conjunto de protocolos IPsec. IKE se basa en el protocolo Oakley y en el protocolo ISAKMP (Internet Security Association and Key Management Protocol), y utiliza un intercambio de claves Diffie-Hellman para configurar un secreto de sesión compartido, del que se derivan las claves criptográficas. Se debe mantener manualmente una política de seguridad para cada par.

Seguridad de protocolo de Internet (IPSec)

IPSec utiliza servicios de seguridad criptográfica para proteger las comunicaciones a través de redes de protocolo de Internet (IP). IPSec admite la autenticación de peer en el nivel de red, la autenticación de origen de datos, la integridad de los datos, la confidencialidad de los datos (cifrado) y la protección de la reproducción. IPSec implica muchas tecnologías de componentes y métodos de cifrado. Sin embargo, el funcionamiento de IPSec se puede dividir en cinco pasos principales:
Paso 1. El "tráfico interesante" inicia el proceso IPSec: el tráfico se considera interesante cuando la política de seguridad IPSec configurada en los pares IPSec inicia el proceso IKE.
Paso 2. IKE fase 1: IKE autentica a los pares IPSec y negocia las SA IKE durante esta fase, configurando un canal seguro para negociar las SA IPSec en la fase 2.
Paso 3. IKE fase 2: IKE negocia los parámetros de SA IPSec y configura SA IPSec coincidentes en los pares.
Paso 4. Transferencia de datos: los datos se transfieren entre pares IPSec en función de los parámetros IPSec y las claves almacenadas en la base de datos SA.
Paso 5. Terminación del túnel IPSec: las SA IPSec terminan mediante eliminación o agotando el tiempo de espera.

ISAKMP

La Asociación de seguridad de Internet y el Protocolo de administración de claves (ISAKMP) se utilizan para negociar el túnel entre los dos terminales.  Define los procedimientos de autenticación, comunicación y generación de claves, y es utilizado por el protocolo IKE para intercambiar claves de cifrado y establecer la conexión segura.

Consejos de diseño

Topología VPN: con una VPN de sitio a sitio, se configura un túnel IPsec seguro entre cada sitio y cada otro sitio. Una topología de varios sitios se suele implementar como una malla completa de túneles VPN de sitio a sitio (es decir, cada sitio ha establecido túneles para cada otro sitio). Si no se necesita comunicación entre las oficinas remotas, se utiliza una topología VPN de hub-spoke para reducir el número de túneles VPN (es decir, cada sitio establece un túnel VPN únicamente a la oficina principal).
Direccionamiento IP de WAN y DDNS: el túnel VPN debe establecerse entre dos direcciones IP públicas. Si los routers WAN reciben direcciones IP estáticas del proveedor de servicios de Internet (ISP), el túnel VPN se puede implementar directamente mediante direcciones IP públicas estáticas. Sin embargo, la mayoría de las pequeñas empresas utilizan servicios de Internet de banda ancha rentables, como módem por cable o DSL, y reciben direcciones IP dinámicas de sus ISP. En estos casos, se puede utilizar DDNS para asignar la dirección IP dinámica a un nombre de dominio completo (FQDN).
Direccionamiento IP de LAN: la dirección de red IP de LAN privada de cada sitio no debe tener solapamientos. La dirección de red IP de LAN predeterminada en cada sitio remoto siempre debe cambiarse.
Autenticación VPN: el protocolo IKE se utiliza para autenticar los pares VPN al establecer un túnel VPN. Existen varios métodos de autenticación IKE, y la clave previamente compartida es el método más conveniente. Cisco recomienda aplicar una clave previamente compartida segura.
Cifrado VPN: para garantizar la confidencialidad de los datos transportados a través de la VPN, se utilizan algoritmos de cifrado para cifrar la carga útil de paquetes IP. DES, 3DES y AES son tres estándares de encriptación comunes. AES se considera el más seguro en comparación con DES y 3DES. Cisco recomienda encarecidamente aplicar el cifrado AES-128 bits o superior (por ejemplo, AES-192 y AES-256). Sin embargo, cuanto más fuerte es el algoritmo de cifrado, más recursos de procesamiento requiere.

Consejos de Configuración

Lista de comprobación previa a la configuración
Paso 1. Asegúrese de que el ASA y el router RV están conectados al gateway de Internet (el router o módem ISP).
Paso 2. Encienda el router RV de Cisco y, a continuación, conecte los PC, servidores y otros dispositivos IP internos al conmutador LAN o a los puertos del conmutador del router RV.
Paso 3. Haga lo mismo con la red detrás del ASA. Paso 4. Asegúrese de que las direcciones de red IP LAN están configuradas en cada sitio y son subredes indiferentes. En este ejemplo, la LAN de la oficina principal utiliza 192.168.10.0/24,and la LAN del sitio remoto utiliza 122.166.12.0/24.
Paso 4. Asegúrese de que los PC y servidores locales pueden comunicarse entre sí y con el router.

Identificación de la conexión WAN

Deberá saber si el ISP le proporciona una dirección IP dinámica o si ha recibido una dirección IP estática. Por lo general, el ISP le proporcionará una IP dinámica, pero deberá confirmarlo para completar la configuración.

Configuración del RV042G en la oficina remota

Paso 1. Inicie sesión en la interfaz de usuario web y vaya a la sección VPN > Gateway to Gateway. Dado que estamos agregando una conexión de LAN a LAN, los terminales serán el gateway de cada red.



Paso 2. Configure los terminales locales y remotos en el router
a) Configure el nombre del túnel para identificarlo de cualquier otro túnel que ya haya configurado.



b) La configuración de grupo local configura los hosts locales que se permitirán en el túnel VPN. Asegúrese de que dispone de la subred y la máscara correctas para la red a la que desea que se le permita atravesar el túnel.



C) Remote Group Setup (Configuración de grupo remoto) configura el terminal remoto y el tráfico de red que debe buscar el router.  Introduzca la IP estática del gateway remoto para establecer la conexión en el campo de dirección IP del gateway.  A continuación, introduzca la subred permitida en la VPN desde el sitio remoto (la LAN de la oficina principal).



Paso 3. Configure los parámetros del túnel.
a) Deberá configurar una clave previamente compartida para obtener resultados óptimos.
Las fases 1 y 2 son diferentes fases de autenticación, la fase 1 crea el túnel inicial y comienza la negociación, y la fase 2 finaliza la negociación de la clave de cifrado y protege la transmisión de datos una vez que se establece el túnel.
b) El grupo DH corresponderá al grupo de políticas crypto isakmp en el ASA, que verá en la siguiente sección.  En ASA, el valor predeterminado es el Grupo 2, y las versiones más recientes del código ASA requieren al menos el Grupo 2 de DH. La contrapartida es que es un bit más alto y, por lo tanto, requiere más tiempo de CPU.
c) El cifrado de fase 1 define el algoritmo de cifrado utilizado.  El valor predeterminado de la serie RV es DES, pero el valor predeterminado de ASA será 3DES. Sin embargo, se trata de estándares más antiguos y no son eficaces en la implementación actual.  El cifrado AES es más rápido y seguro, y Cisco recomienda al menos AES-128 (o simplemente AES) para obtener los mejores resultados.
d) La autenticación de fase 1 verifica la integridad del paquete.  Las opciones son SHA-1 y MD5, y cualquiera de ellas debería funcionar ya que producen resultados similares.
La configuración de la fase 2 sigue las mismas reglas que la de la fase 1. Al configurar los parámetros de IPSec, tenga en cuenta que los parámetros del ASA tendrán que COINCIDIR con los del RV042G. Si hay alguna discrepancia, los dispositivos no podrán negociar la clave de cifrado y la conexión fallará.

Nota: Asegúrese de guardar los parámetros antes de salir de esta página.

Configuración de ASA 5500 en la oficina principal (CLI)

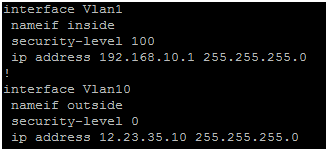

Nota: Asegúrese de utilizar el comando "write mem" con frecuencia para evitar la pérdida de configuraciones. En primer lugar, aquí están las interfaces que hemos configurado en el ASA. Las suyas pueden diferir, así que asegúrese de modificar las configuraciones en consecuencia.



Paso 1. Configuración de la administración de cifrado (ISAKMP)
El primer paso será configurar la política ISAKMP, que es lo que se utiliza para negociar el cifrado del túnel.  Esta configuración debe ser IDÉNTICA en ambos extremos.  Aquí es donde configurará los parámetros de cifrado para que coincidan con la fase 1 de la configuración de RV.



Paso 2. Selección de tráfico
Es lo mismo que el grupo de seguridad local y remoto del RV042G. En el ASA, utilizamos listas de acceso para definir lo que la red considera "tráfico interesante" para permitir en la VPN.
En primer lugar, configure los objetos de red para el sitio remoto y el sitio local:



A continuación, configure la lista de acceso para utilizar estos objetos:



Alternativamente, puede utilizar las subredes mismas, pero en implementaciones más grandes es más fácil utilizar objetos y grupos de objetos.
Paso 3. Configuración del túnel IPSec (autenticación de fase 2)
Aquí configuraremos el "conjunto de transformación" y el grupo de túnel, que configurará la autenticación de fase 2.  Si configura la Fase 2 para que sea diferente de la Fase 1, tendrá un conjunto de transformación diferente.  Aquí esp-aes define el encripción y esp-sha-hmac define el hash.
El comando tunnel-group configura la información de túnel específica de la conexión, como la clave previamente compartida.  Utilice la IP pública del par remoto como el nombre del grupo de túnel.



Paso 4. Configuración de mapa criptográfico
Ahora tenemos que aplicar la configuración de la fase 1 y la fase 2 a un "mapa criptográfico" que permitirá al ASA establecer la VPN y enviar el tráfico correcto.  Piense en esto como la unión de las piezas de la VPN.



Paso 5. Verificar el estado de VPN
Por último, compruebe los terminales para verificar que la conexión VPN esté activa y en funcionamiento.  La conexión no se activará por sí sola; deberá pasar el tráfico para que ASA pueda detectarla e intentar establecer la conexión. En el ASA, utilice el comando "show crypto isakmpsa" para mostrar el estado.



En el RV42G, vaya a la página VPN > Summary (VPN > Resumen) y compruebe el estado.

Situación alternativa: varias subredes en la red

No entre en pánico. Puede parecer un proceso abrumadoramente complicado al configurar la red, pero ya ha realizado la parte difícil anterior. La configuración de la VPN para varias subredes requiere alguna configuración adicional, pero muy poca complejidad adicional (a menos que el esquema de subred sea extenso). En el ejemplo que hemos utilizado para esta sección se utilizan 2 subredes en cada sitio. La topología de red actualizada es muy similar:

Configuración del RV042G

Al igual que antes, configuraremos el RV042G en primer lugar. El RV042G no puede configurar varias subredes en un solo túnel, por lo que será necesario agregar una entrada adicional para la nueva subred. Esta sección sólo tratará la configuración de VPN para varias subredes, no ninguna configuración de configuración adicional para ellas.
Paso 1. Configuración del primer túnel
Utilizaremos la misma configuración para cada túnel que para el ejemplo de subred única.  Como antes, configure esto yendo a VPN > Gateway to Gateway y agregando un túnel nuevo, o si está usando un túnel existente vaya a la página VPN > Summary y edite el existente.
a) Configure el nombre del túnel, pero cámbielo ya que tendremos más de un cambio en el nombre para que sea más descriptivo.



b) A continuación configuraremos el grupo local, igual que antes.  Configure esto sólo para UNA de las subredes que necesitan acceso.  Tendremos una entrada de túnel para 122.166.12.x y otra para la subred 122.166.13.x.



c) Ahora configure el sitio remoto, siguiendo el mismo procedimiento descrito anteriormente.



d) Por último, configure los parámetros de encriptación.  Recuerde estos parámetros, ya que deseará que sean iguales en ambos túneles que estamos configurando.



Paso 2. Configuración del segundo túnel
Ahora que la Subred 1 está configurada para el túnel VPN, debemos ir a VPN > Gateway to Gateway y agregar un segundo túnel.  Esta segunda entrada se configurará de forma similar a la primera, pero con las subredes secundarias de cada sitio.
a) Asegúrese de darle un nombre distintivo para saber qué conexión es.



b) Utilice la segunda subred como el grupo "Seguridad local".



C) Y utilice la segunda subred remota como el grupo "Seguridad remota".



d) Configure el cifrado para las fases 1 y 2 de la misma manera que para el primer túnel.

Configuración de ASA

Ahora modificaremos la configuración en el ASA. Esta configuración es increíblemente simple.  Puede utilizar la misma configuración que la anterior, ya que utiliza todos los mismos parámetros de cifrado, con solo un pequeño cambio.  Necesitamos etiquetar el tráfico adicional como "interesante" para que el firewall lo envíe a través de la VPN. Dado que usamos una lista de acceso para identificar el tráfico interesante, todo lo que tenemos que hacer es modificar esta lista de acceso.
Paso 1. Para empezar, elimine la lista de acceso anterior, de modo que podamos modificar los objetos en el ASA. Utilice la forma "no" del comando para eliminar configuraciones en la CLI.
Paso 2. Una vez eliminada la ACL, queremos crear nuevos objetos para las nuevas subredes involucradas (suponiendo que aún no lo haya hecho al configurar esas subredes).  También queremos que sean más descriptivos.
Según la configuración de VLAN que aparece a continuación:



Necesitamos un grupo de objetos para la red interna principal (192.168.10.x) y la red de ingeniería (192.168.20.x).  Configure los objetos de red de esta manera:



Paso 3. Ahora que se han configurado los objetos de red relevantes, podemos configurar la lista de acceso para etiquetar el tráfico apropiado.  Debe asegurarse de que tiene una entrada de lista de acceso para ambas redes detrás del ASA a ambas subredes remotas.  El resultado final debería verse así.



Paso 4. Ahora, debido a que eliminamos la antigua lista de acceso, necesitamos volver a aplicarla al mapa criptográfico utilizando el mismo comando que antes:

Verifique la conexión

¡Y eso es todo! El túnel debe estar operativo ahora. Inicie la conexión y verifique el estado mediante el comando "show crypto isakmpsa" en el ASA.



En la serie RV, el estado se mostrará en la página VPN > Summary (VPN > Resumen).
