Configuración del protocolo de árbol de extensión rápido (RSTP) en los switches gestionados serie 300

Objetivo

Los loops en una red ocurren cuando existen rutas alternativas entre los hosts. Los bucles en una red extendida pueden hacer que los switches de Capa 2 reenvíen el tráfico de forma indefinida, lo que se traduce en un aumento del tráfico y una reducción de la eficiencia de la red. El protocolo de árbol de extensión (STP) proporciona una ruta única entre dos estaciones finales cualesquiera para evitar bucles. El protocolo de árbol de extensión rápido (RSTP) detecta topologías de red para proporcionar una convergencia más rápida y crear una red sin bucles. Esto es más efectivo cuando la topología de red está estructurada de forma natural en árbol.

Este artículo explica cómo configurar el RSTP por puerto en los switches gestionados serie 300.

Dispositivos aplicables

· SG300-10PP
· SG300-10MPP
· SG300-28PP-R
· SG300-28SFP-R
· SF302-08MPP
· SF302-08PP
· SF300-24PP-R
· SF300-48PP-R

Versión del software

· 1.4.0.00p3 [SG300-28SFP-R]
· 6.2.10.18 [Todos los demás dispositivos aplicables]

Configuración global de árbol de extensión

Primero, debe asegurarse de que los parámetros para RSTP estén habilitados en el switch.

Paso 1. Inicie sesión en la utilidad de configuración web y elija Spanning Tree > STP Status & Global Settings. Se abre la página STP Status & Global Settings:

Paso 2. Marque la casilla de verificación Enable en el campo Spanning Tree para habilitar STP.

Paso 3. Haga clic en el botón de radio STP rápido en el campo STP Operation Mode para utilizar RSTP como el modo de operación de STP.

Paso 4. Haga clic en una de las opciones disponibles en el campo de control de BPDU para gestionar los paquetes de la Unidad de datos del protocolo de puente (BPDU) cuando se inhabilita el STP:

Filtrado de ·: se basa en la dirección MAC de origen. Con esta opción, el switch determina que el destino de la MAC está en la misma red o subred, por lo que no reenvía el paquete y lo descarta. Esta opción determina si se descarta o se envía el paquete para el destino deseado.

Inundación ·: el paquete se inunda fuera de todos los puertos de reenvío en su VLAN (excepto el puerto en el que se recibió). El ataque adicional de paquetes sobrecarga la tabla y causa una situación de falla porque el switch tiene una cantidad limitada de memoria para almacenar las direcciones MAC. Los datos se puentean exclusivamente con el segmento de red que contiene el equipo al que están destinados específicamente los datos.

Paso 5. Haga clic en una de las opciones disponibles en el campo Path Cost Default Values para asignar los costos de trayectoria predeterminados:

· Short: esta opción utiliza un rango de 1 a 65.535 para los costos de trayectoria de puerto.

· Long: esta opción utiliza un rango de 1 a 200 000 000 para los costes de trayectoria de puerto.

Paso 6. Haga clic en Aplicar para guardar los parámetros.

Habilitar árbol de expansión rápido en un puerto

Paso 1. Inicie sesión en la utilidad de configuración web y elija Spanning Tree > RSTP Interface Settings. Se abre la página RSTP Interface Settings:

Paso 2. Si se detecta un dispositivo conectado a través de STP, elija la interfaz que está conectada al dispositivo y haga clic en Activar migración de protocolo. Esto realiza una prueba en el dispositivo conectado para ver el tipo de STP. A continuación, el switch se comunica con el dispositivo conectado mediante el uso del tipo STP correspondiente del dispositivo conectado

Paso 3. En la lista desplegable Filtro, elija si desea configurar un puerto o un LAG (grupo de agregación de enlaces).

Paso 4. Haga clic en el botón de opción del puerto /LAG que desea habilitar RSTP.

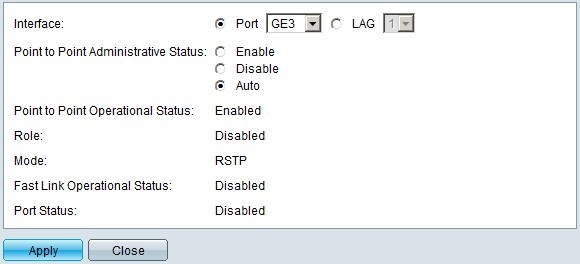

Paso 5. Haga clic en Editar. Aparece la ventana Edit RSTP Interface Settings.

Paso 6. En el campo Point to Point Administrative Status (Estado administrativo de punto a punto), haga clic en una de las opciones disponibles:

Nota: Los puertos definidos como dúplex completo se consideran links de puerto punto a punto.

· Enable: la función Enable ayuda a hacer de este puerto un puerto de borde RSTP y lo lleva al modo de reenvío más rápido que el STP normal.

· Desactivar: la función Desactivar ayuda al puerto a no ser considerado punto a punto con fines RSTP, STP funcionará a velocidad regular.

· Automático: Determina el estado del switch en sí mismo con la ayuda de las BPDU de RSTP.

Se muestra la siguiente información sobre el puerto/LAG:

· Estado de funcionamiento punto a punto: muestra habilitado si la distancia administrativa punto a punto está establecida en automática.

Función ·: la función del puerto según lo asignado por STP para proporcionar la ruta STP.

Modo ·: el modo de árbol de expansión actual.

· estado operativo del link rápido: el estado del link rápido.

Estado de puerto ·: estado de RSTP en el puerto.

Paso 7. Haga clic en Aplicar para guardar los cambios.
