Configuración de QoS Policy Map en el WAP125

Objetivo

Un Policy Map ejecuta la acción cuando se compara una condición establecida en el Class Map. Los mapas de clase contienen condiciones que el tráfico debe coincidir para ser reenviado o descartado. Puede haber muchos mapas de clase en un mapa de política donde se puede hacer coincidir un mapa de clase o todos los mapas de clase deben coincidir para que se lleve a cabo la acción especificada en el mapa de política. Se crean un mapa de clase y un mapa de política para completar la configuración de calidad de servicio (QoS) en un punto de acceso.

Nota: Para aprender a configurar un mapa de clase IPv4, haga clic aquí. Para obtener instrucciones de configuración del mapa de clase IPv6, haga clic aquí o configure un mapa de clase MAC haciendo clic aquí.

Este artículo pretende mostrarle cómo configurar un Policy Map de QoS en un punto de acceso WAP125.

Dispositivos aplicables

• WAP125

Versión del software

• 1.0.0.4

Configuración de un Policy Map de QoS

Paso 1. Inicie sesión en la utilidad basada en web del WAP125 y elija Access Control > Client QoS.

Paso 2. Haga clic en la pestaña Política de QoS.

Paso 3. Haga clic en el botón para agregar una política de QoS.

Paso 4. Introduzca un nombre para la política en el campo QoS Policy Name.

Nota: En este ejemplo, se ingresa IPv4QoSPolicy.

Paso 5. Elija un mapa de clase que se asociará a la política en la lista desplegable Clases de tráfico asociadas.

Nota: En este ejemplo, se elige IPv4ClassMap.

Paso 6. Introduzca la velocidad comprometida en el campo Velocidad comprometida. Esta es la velocidad en Kbps a la que el tráfico debe ajustarse. Es la velocidad de datos que se garantiza todo el tiempo al usuario, independientemente del número de usuarios presentes en la red. El rango va de 1 a 1000000 Kbps.

Nota: En este ejemplo, se ingresa 180000.

Paso 7. Introduzca el tamaño de ráfaga comprometida en bytes en el campo Committed Burst (Ráfaga comprometida). Esta es la cantidad máxima de datos que se pueden transferir en la red. Puede ser de 1 a 20480000 Kbps.

Nota: En este ejemplo, se ingresa 20480000.

Paso 8. (Opcional) Haga clic en el botón en Clases de tráfico asociadas para agregar mapas de clase a la política.

Paso 9. Elija una acción de la lista desplegable Acción. Las opciones son:

• Send: esta opción significa que los paquetes filtrados por el mapa de clase asociado se reenvían.
• Drop: esta opción significa que los paquetes filtrados por el mapa de clase asociado se descartan.

Paso 10. (Opcional) elija el valor DSCP deseado de la lista desplegable Remark Traffic. Esto marca todos los paquetes para el tráfico asociado con el valor DSCP elegido. Las opciones son:

• COS de observación: esta opción significa que el tráfico de red se puede dividir en varios niveles de prioridad o en clases de servicio. Si se elige esta opción, continúe con el Paso 11.
• DSCP de observación: esta opción especifica un comportamiento específico por salto que se aplica a un paquete. Si se elige esta opción, continúe con el Paso 12.
• Precedencia IP de observación: esta opción marca todos los paquetes para el tráfico asociado con el valor de precedencia IP especificado. El valor de precedencia IP puede estar entre 0 y 7. Si se elige esta opción, continúe con el Paso 13.

Nota: En este ejemplo, se elige Remark COS.

Paso 11. Introduzca un valor de QoS en el campo Notar COS. Los valores de CoS van de 0 a 7, siendo 0 la prioridad más baja y 7 la prioridad más alta.

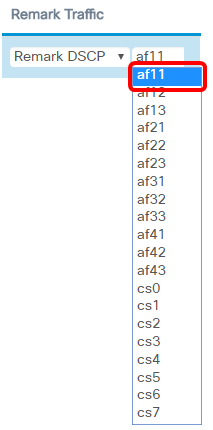

Paso 12. Elija un valor de QoS en la lista desplegable. Las opciones son:

• af11: esta opción proporciona un valor de precedencia IP de 1 y una probabilidad de caída de 1. Esta opción se utiliza comúnmente para los paquetes VoIP y de vídeo, ya que tiene una baja probabilidad de ser descartada. El valor decimal para AF11 es 10.
• af12: esta opción proporciona un valor de precedencia IP de 1 y una probabilidad de caída de 2. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una probabilidad media de ser descartada. El valor decimal para AF12 es 12.
• af13: esta opción proporciona un valor de precedencia IP de 1 y una probabilidad de caída de 3. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una alta probabilidad de ser descartada. El valor decimal para AF13 es 14.
• af21: esta opción proporciona un valor de precedencia IP de 2 y una probabilidad de caída de 1. Esta opción se utiliza comúnmente para los paquetes sensibles al tiempo, ya que tiene una baja probabilidad de ser descartada. El valor decimal para AF21 es 18.
• af22: esta opción proporciona un valor de precedencia IP de 2 y una probabilidad de caída de 2. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una probabilidad media de ser descartada. El valor decimal para AF22 es 20.
• af23: esta opción proporciona un valor de precedencia IP de 2 y una probabilidad de caída de 3. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una alta probabilidad de ser descartada. El valor decimal para AF23 es 22.
• af31: esta opción proporciona un valor de precedencia IP de 3 y una probabilidad de caída de 1. Esta opción se utiliza comúnmente para los paquetes sensibles al tiempo, ya que tiene una baja probabilidad de ser descartada. El valor decimal para AF31 es 26.
• af32: esta opción proporciona un valor de precedencia IP de 3 y una probabilidad de caída de 2. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una probabilidad media de ser descartada. El valor decimal para AF32 es 28.
• af33: esta opción proporciona un valor de precedencia IP de 3 y una probabilidad de caída de 3. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una alta probabilidad de ser descartada. El valor decimal para AF31 es 26.
• af41: esta opción proporciona un valor de precedencia IP de 4 y una probabilidad de caída de 1. Esta opción se utiliza comúnmente para los paquetes sensibles al tiempo, ya que tiene una baja probabilidad de ser descartada. El valor decimal para AF41 es 34.
• af42: esta opción proporciona un valor de precedencia IP de 4 y una probabilidad de caída de 2. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una probabilidad media de ser descartada. El valor decimal para AF42 es 36.
• af43: esta opción proporciona un valor de precedencia IP de 4 y una probabilidad de caída de 3. Esta opción se utiliza comúnmente para los paquetes que no son sensibles al tiempo, ya que tiene una alta probabilidad de ser descartada. El valor decimal para AF43 es 38.
• cs0: esta opción tiene un valor decimal de 0 y un valor predeterminado de precedencia IP equivalente.
• cs1: esta opción tiene un valor decimal de 8 y un valor de precedencia IP equivalente de 1.
• cs2: esta opción tiene un valor decimal de 16 y un valor equivalente de precedencia IP de 2.
• cs3: esta opción tiene un valor decimal de 24 y un valor equivalente de precedencia IP de 3.
• cs4: esta opción tiene un valor decimal de 32 y un valor equivalente de precedencia IP de 4.
• cs5: esta opción tiene un valor decimal de 40 y un valor equivalente de precedencia IP de 5.
• cs6: esta opción tiene un valor decimal de 48 y un valor equivalente de precedencia IP de 6.
• cs7: esta opción tiene un valor decimal de 56 y un valor equivalente de precedencia IP de 7.

Nota: En este ejemplo, se elige af11.

Paso 13. Introduzca un valor de QoS en el campo Remark IP Precedence . Los valores de CoS van de 0 a 7, siendo 0 la prioridad más baja y 7 la prioridad más alta.

Paso 14. Click Save.

Ahora debería haber configurado un mapa de política de QoS en el punto de acceso WAP125.
