Introducción
Este documento describe cómo agregar, administrar y aprovisionar controladores de LAN inalámbrica Catalyst 9800 que no sean de fabric a través de Cisco DNA Center (DNAC).
Prerequisites
Conocimientos básicos de la configuración de Catalyst 9800 y Cisco DNA Center.
Requirements
Consulte la matriz de compatibilidad de software para conocer los requisitos de compatibilidad de la solución en el WLC Catalyst 9800 y Cisco DNA Center.
Componentes Utilizados
- 9800-CL en la versión 16.12.4a
- Cisco DNAC en la versión 2.1.2.0
La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Configurar
Desde la GUI de Cisco DNAC:
- Inicie sesión en la GUI de Cisco DNAC.
- En la esquina superior izquierda de la página web, haga clic en el menú hamburguesa, haga clic en Herramientas y, a continuación, haga clic en Descubrimiento:
![Cisco DNAC GUI](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-00.png)
![Select Tools and Discovery](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-01.png)
Nota: También puede descubrir el dispositivo C9800 mediante el menú Inventario.
- En la página Detección, haga clic en Agregar Detección:
![Add Discovery](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-02.png)
- Introduzca los detalles del WLC del C9800.
![Enter the C9800 WLC Details](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-03.png)
Desplácese hacia abajo para habilitar las credenciales CLI/SNMP/HTTP/HTTPS:
Nota: El nombre de usuario/contraseña/SSHv2 debe configurarse primero en el dispositivo.
![Enable CLI/SNMP/HTTP/HTTPS Credentials](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-04.png)
Para habilitar NETCONF en la página Discovery:
![Enable NETCONF on the Discovery Page](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-05.png)
![Press the Save Button](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-06.png)
Nota: el puerto NETCONF predeterminado en C9800 es el puerto 830.
A continuación, pulse el botón Discover y pulse el botón Start:
![Press the Discover Button](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-07.png)
![Press the Start Button](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-08.png)
Nota: Puede programar el proceso de detección para una fecha y hora diferentes.
Si todo se configuró correctamente en Cisco DNA Center y en el WLC 9800, entonces el Discovery puede terminar pareciendo similar a esto:
![Correct Configuration of Discovery](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-09.png)
Asegúrese de validar que el dispositivo está en un estado Administrado en la página Inventario:
![Validate that Device is in a Managed State](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-10.png)
C9800 se agrega ahora a Cisco DNAC.
Aprovisionamiento de C9800 mediante Cisco DNAC
Paso 1: Diseño
- En la página de inicio de Cisco DNAC, haga clic en la pestaña Diseño.
![Click the Design Tab](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-11.png)
Ya se ha agregado un mapa del sitio y un plano de planta a la ficha Jerarquía de red.

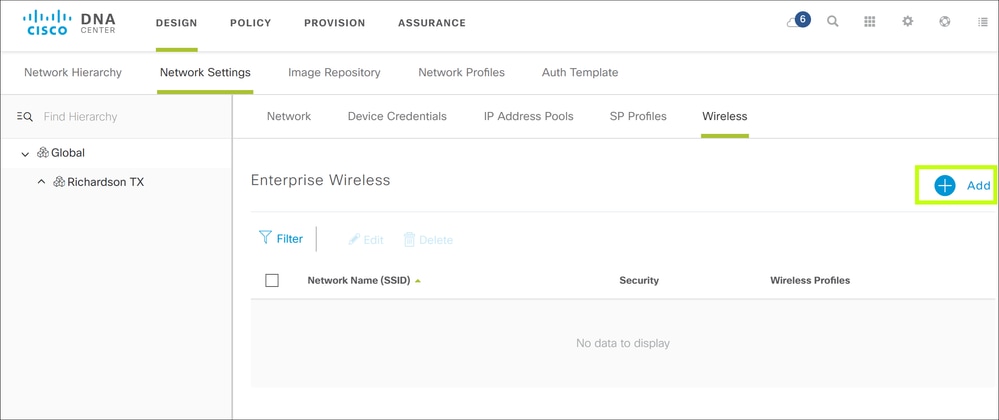

- Para agregar el SSID inalámbrico, haga clic en la ficha Network Settings y navegue hasta Wireless y, a continuación, haga clic en Add.
![Click Network Settings Tab](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-12.png)
![Navigate to Wireless and Click Add](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-13.png)
Desplácese hacia abajo para acceder a los parámetros de seguridad y configurar la contraseña PSK.
![Scroll to Security Settings and Configure PSK Password](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-14.png)
Haga clic en la ficha Next para acceder a la ficha Wireless Profiles, donde puede configurar el perfil inalámbrico para asignarlo al sitio específico.
![Wireless Profiles Tab](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-15.png)
![Configure Your Wireless Profile](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-16.png)
![Assigned to Specific Site](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-17.png)
Haga clic en el botón Finish para agregar los perfiles de WLAN y de política inalámbrica que acaba de crear.
![Click Finish Button to Add Both WLAN and Wireless Policies](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-18.png)
Paso 2: Aprovisionamiento
Ahora que la WLAN y los perfiles se han diseñado, usted puede abastecerlos a los WLC respectivos. Para ello, haga clic en la pestaña Provisioning en la parte superior de Cisco DNAC.
- En el menú Provisión, puede filtrar por el nombre de dispositivo en la opción Device Inventory Filter.
![On Provision Menu, Filter Your Device Name under Device Inventory Filter Option](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-19.png)
- Seleccione su WLC y pase el cursor sobre el campo Acciones y navegue hasta Provisión.
![Select Your WLC](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-20.png)
- Agregar dispositivo al sitio.
![Add Device to Your Site](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-21.png)
![Click Next](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-22.png)
- En este ejemplo, AP y WLC están en la misma ubicación. Puede saltarse el paso de configuración y configuración avanzada aquí e implementarlo desde la página de resumen.
![AP and WLC are in the same Location](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-23.png)
![Click Next to Advance](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-24.png)
![Click Deploy](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-25.png)
![Click Apply](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-26.png)
![Device Assigned to Site and Provisioning Started](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-27.png)
Validar si el aprovisionamiento se ha realizado correctamente:
![Validate if Provisioning Successful](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-28.png)

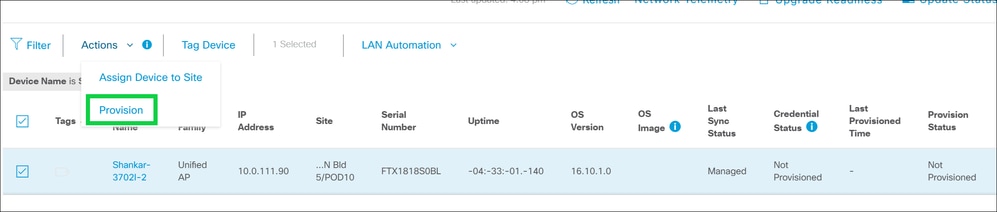

- El siguiente paso consiste en aprovisionar el punto de acceso con el mismo método que el anterior.
![Provision Your Access Point](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-29.png)
![Click Next to Continue](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-30.png)
![Click Next Again to Continue](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-31.png)
![Click Deploy Button](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-32.png)
![Success See Details](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-33.png)
- Ahora puede validar el estado de aprovisionamiento desde C9800, navegue hasta GUI > Configuraciones > WLAN.
![Validate the Provisioning Status from C9800](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-34.png)
![Wireless Network Enabled](/c/dam/en/us/support/docs/wireless/wireless-lan-controller-software/214587-managing-and-provisioning-non-fabric-cat-35.png)
Ahora ha aprovisionado correctamente el WLC/AP vía Cisco DNAC.
Troubleshoot
Desde Cisco DNACsudo rca desde la CLI de cada Cisco DNAC en el clúster;
Desde la CLI de C9800:
Depuraciones:
debug snmp requests
debug snmp packets
debug netconf-yang level debug
show platform software yang-management process
Comprueba si se están ejecutando todos los procesos.
Si netconf-yang está en ejecución, todos los procesos excepto gnmib están en estado ACTIVO.
