Configurer AAA et l'authentification certifiée pour le client sécurisé sur FTD via FMC

Options de téléchargement

  • PDF     (1.9 MB)
    Consulter à l'aide d'Adobe Reader sur un grand nombre d'appareils
Mis à jour:18 juillet 2024
ID du document:222135

Langage exempt de préjugés

Dans le cadre de la documentation associée à ce produit, nous nous efforçons d’utiliser un langage exempt de préjugés. Dans cet ensemble de documents, le langage exempt de discrimination renvoie à une langue qui exclut la discrimination en fonction de l’âge, des handicaps, du genre, de l’appartenance raciale de l’identité ethnique, de l’orientation sexuelle, de la situation socio-économique et de l’intersectionnalité. Des exceptions peuvent s’appliquer dans les documents si le langage est codé en dur dans les interfaces utilisateurs du produit logiciel, si le langage utilisé est basé sur la documentation RFP ou si le langage utilisé provient d’un produit tiers référencé. Découvrez comment Cisco utilise le langage inclusif.

À propos de cette traduction

Cisco a traduit ce document en traduction automatisée vérifiée par une personne dans le cadre d’un service mondial permettant à nos utilisateurs d’obtenir le contenu d’assistance dans leur propre langue. Il convient cependant de noter que même la meilleure traduction automatisée ne sera pas aussi précise que celle fournie par un traducteur professionnel.

    Introduction

    Ce document décrit les étapes de configuration de Cisco Secure Client sur SSL sur FTD géré par FMC avec AAA et authentification de certificat.

    Conditions préalables

    Exigences

    Cisco vous recommande de prendre connaissance des rubriques suivantes :

    • Cisco Firepower Management Center (FMC)
    • Protection contre les menaces virtuelles (FTD)
    • Flux d'authentification VPN

    Composants utilisés

    • Cisco Firepower Management Center pour VMWare 7.4.1
    • Cisco Firewall Threat Defense Virtual 7.4.1
    • Cisco Secure Client 5.1.3.62

    The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.

    Informations générales

    À mesure que les entreprises adoptent des mesures de sécurité plus strictes, l'association de l'authentification à deux facteurs (2FA) et de l'authentification basée sur certificat est devenue une pratique courante pour améliorer la sécurité et protéger contre les accès non autorisés. L'une des fonctionnalités permettant d'améliorer de manière significative l'expérience utilisateur et la sécurité est la possibilité de préremplir le nom d'utilisateur dans le client sécurisé Cisco. Cette fonctionnalité simplifie le processus de connexion et améliore l'efficacité globale de l'accès à distance.
    Ce document décrit comment intégrer un nom d'utilisateur pré-rempli avec Cisco Secure Client sur FTD, afin de garantir que les utilisateurs peuvent se connecter rapidement et en toute sécurité au réseau.

    Ces certificats contiennent un nom commun qui est utilisé à des fins d’autorisation.

    • CA : ftd-ra-ca-common-name
    • Certificat client : sslVPNClientCN
    • Certificat du serveur : 192.168.1.200

    Diagramme du réseau

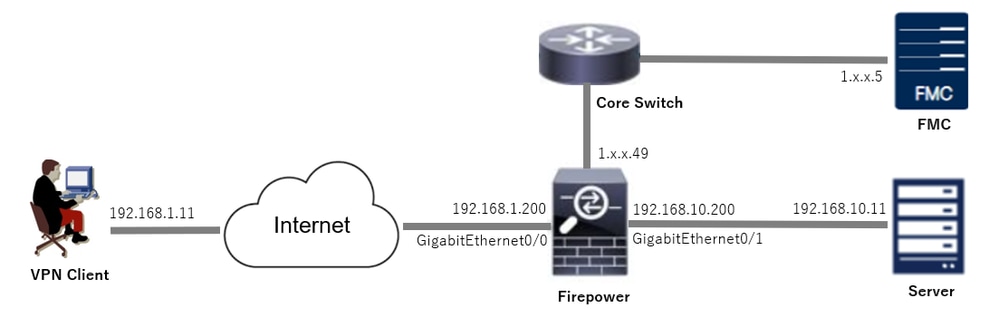

    Cette image présente la topologie utilisée pour l'exemple de ce document.

    Diagramme du réseauDiagramme du réseau

    Configurations

    Configuration dans FMC

    Étape 1. Configurer l'interface FTD

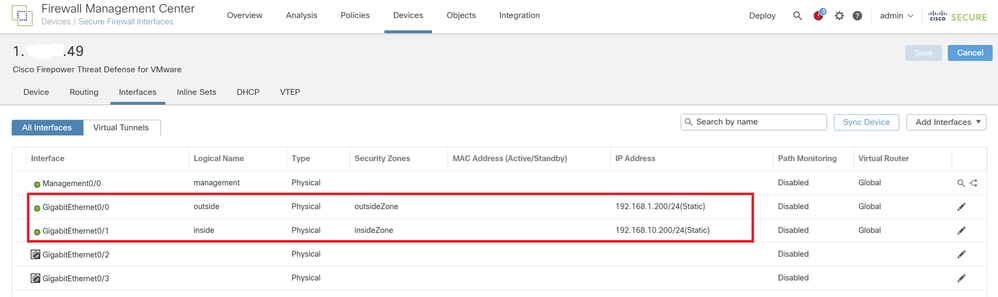

    Accédez à Devices > Device Management, modifiez le périphérique FTD cible, configurez l'interface interne et externe pour FTD dans l'onglet Interfaces.

    Pour GigabitEthernet0/0,

    • Nom : externe
    • Zone de sécurité : outsideZone
    • Adresse IP : 192.168.1.200/24

    Pour GigabitEthernet0/1,

    • Nom : interne
    • Zone de sécurité : insideZone
    • Adresse IP : 192.168.10.200/24

    Interface FTDInterface FTD

    Étape 2. Confirmer la licence Cisco Secure Client

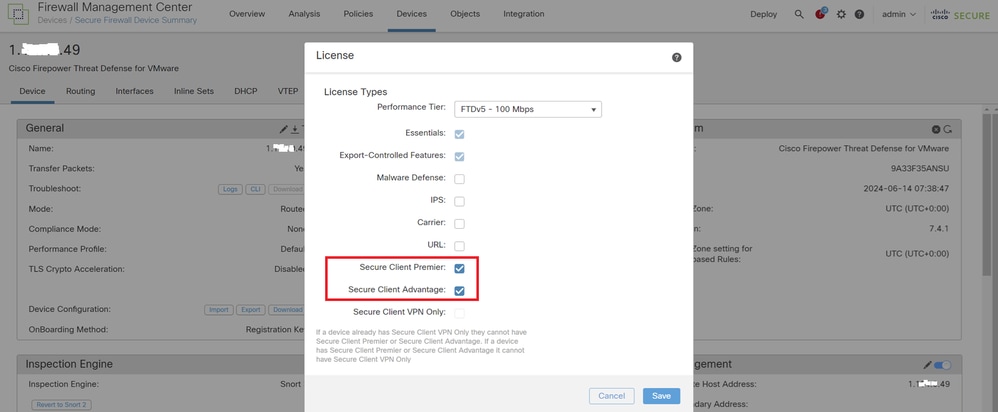

    Accédez à Devices > Device Management, modifiez le périphérique FTD cible, confirmez la licence Cisco Secure Client dans l'onglet Device.

    Licence client sécuriséeLicence client sécurisée

    Étape 3. Ajouter une affectation de stratégie

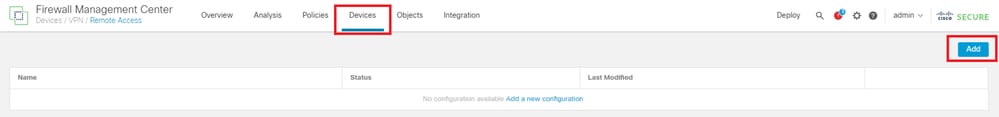

    Accédez à Devices > VPN > Remote Access, cliquez sur Add button.

    Ajouter un VPN d'accès à distanceAjouter un VPN d'accès à distance

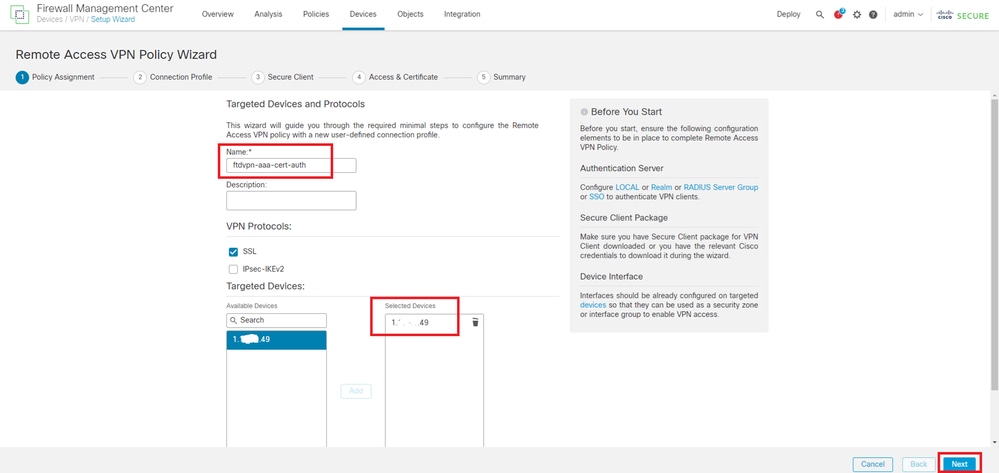

    Saisissez les informations nécessaires et cliquez sur Next button.

    • Nom : ftdvpn-aaa-cert-auth
    • Protocoles VPN : SSL
    • Périphériques cibles : 1.x.x.49

    Affectation de stratégieAffectation de stratégie

    Étape 4. Détails de configuration du profil de connexion

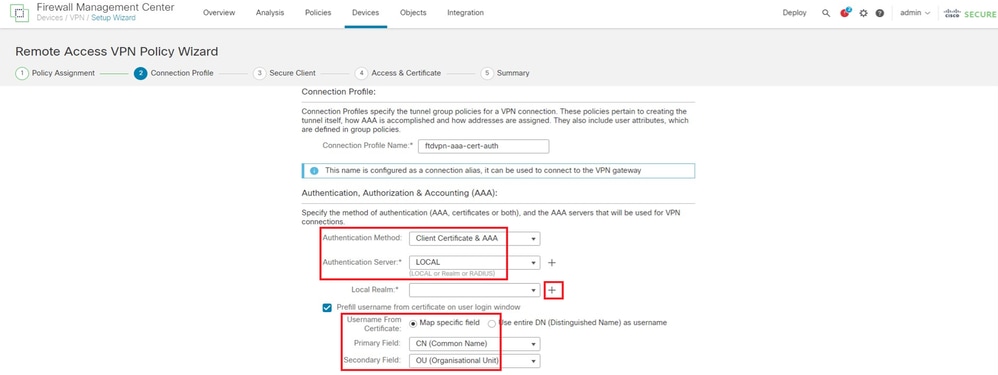

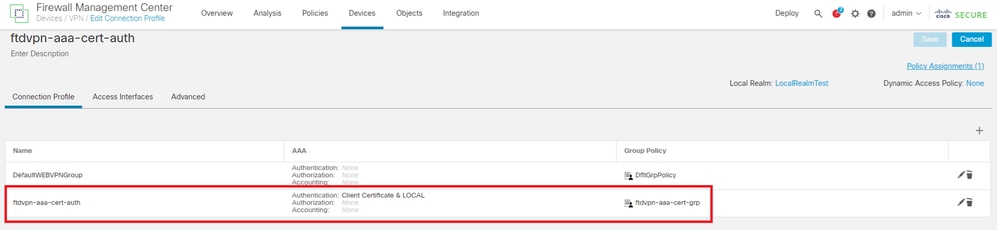

    Entrez les informations nécessaires pour le profil de connexion et cliquez sur le bouton + en regard de l'élément Domaine local.

    • Méthode d'authentification : certificat client et AAA
    • Serveur d'authentification : LOCAL
    • Nom d'utilisateur du certificat : champ spécifique au mappage
    • Champ principal : CN (nom commun)
    • Champ secondaire : OU (unité organisationnelle)

    Détails du profil de connexionDétails du profil de connexion

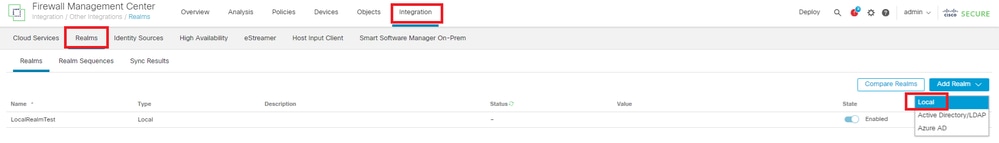

    Cliquez sur Local dans la liste déroulante Add Realm pour ajouter un nouveau domaine local.

    Ajouter un domaine localAjouter un domaine local

    Entrez les informations nécessaires pour le domaine local et cliquez sur le bouton Enregistrer.

    • Nom : LocalRealmTest
    • Nom d'utilisateur : sslVPNClientCN
    note-icon

    Remarque : le nom d'utilisateur est le nom commun du certificat client

    Détails du domaine localDétails du domaine local

    Étape 5. Ajouter un pool d'adresses pour le profil de connexion

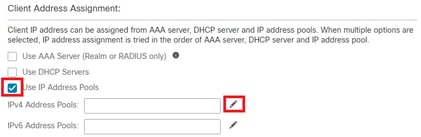

    Cliquez sur le bouton Edit en regard de l'élément IPv4 Address Pools.

    Ajouter un pool d'adresses IPv4Ajouter un pool d'adresses IPv4

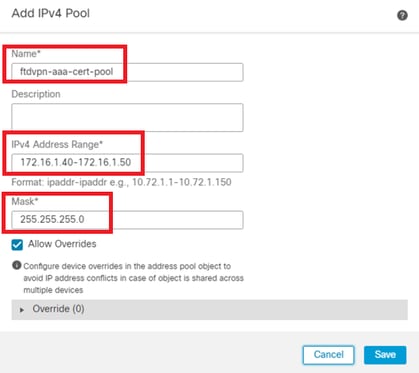

    Entrez les informations nécessaires pour ajouter un nouveau pool d'adresses IPv4. Sélectionnez le nouveau pool d'adresses IPv4 pour le profil de connexion.

    • Nom : ftdvpn-aaa-cert-pool
    • Plage d'adresses IPv4 : 172.16.1.40-172.16.1.50
    • Masque : 255.255.255.0

    Détails du pool d'adresses IPv4Détails du pool d'adresses IPv4

    Étape 6. Ajouter une stratégie de groupe pour le profil de connexion

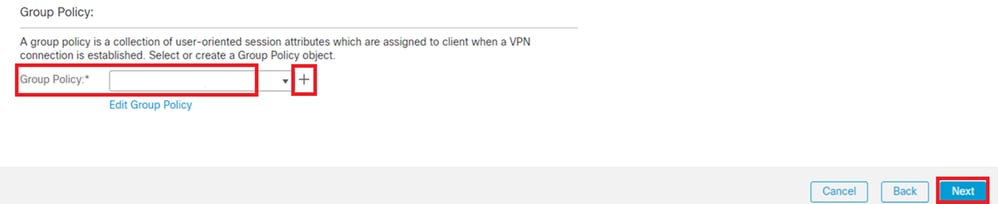

    Cliquez sur le bouton + en regard de l'élément Stratégie de groupe.

    Ajouter une stratégie de groupeAjouter une stratégie de groupe

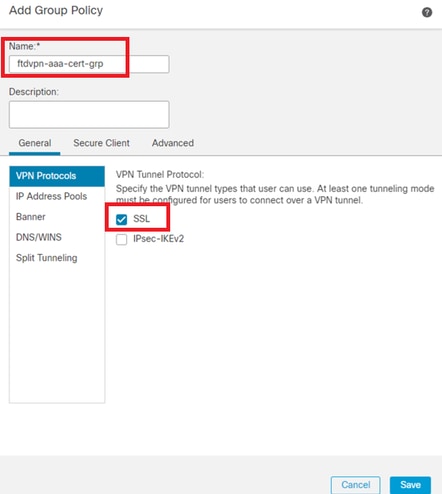

    Entrez les informations nécessaires pour ajouter une nouvelle stratégie de groupe. Sélectionnez la nouvelle stratégie de groupe pour le profil de connexion.

    • Nom : ftdvpn-aaa-cert-grp
    • Protocoles VPN : SSL

    Détails de la stratégie de groupeDétails de la stratégie de groupe

    Étape 7. Config Image du client sécurisé pour le profil de connexion

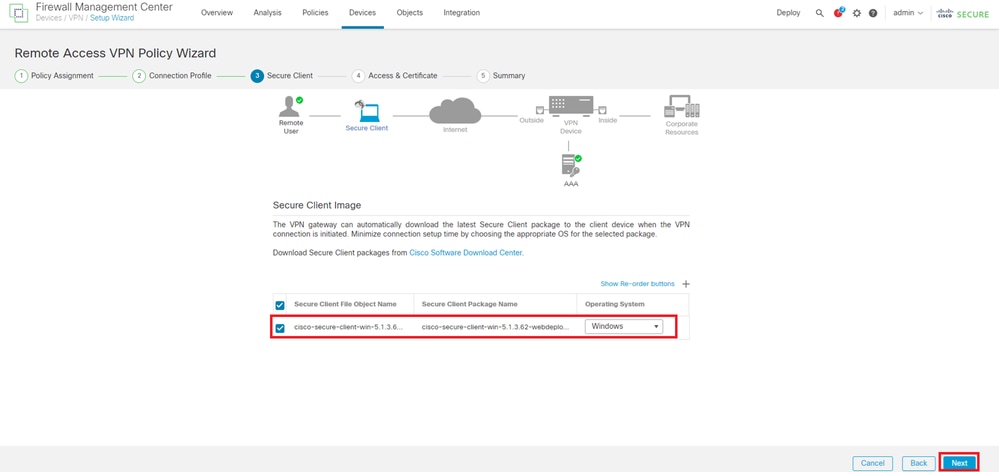

    Sélectionnez le fichier image client sécurisé et cliquez sur Next.

    Sélectionner l'image client sécuriséeSélectionner l'image client sécurisée

    Étape 8. Accès et certificat de configuration pour le profil de connexion

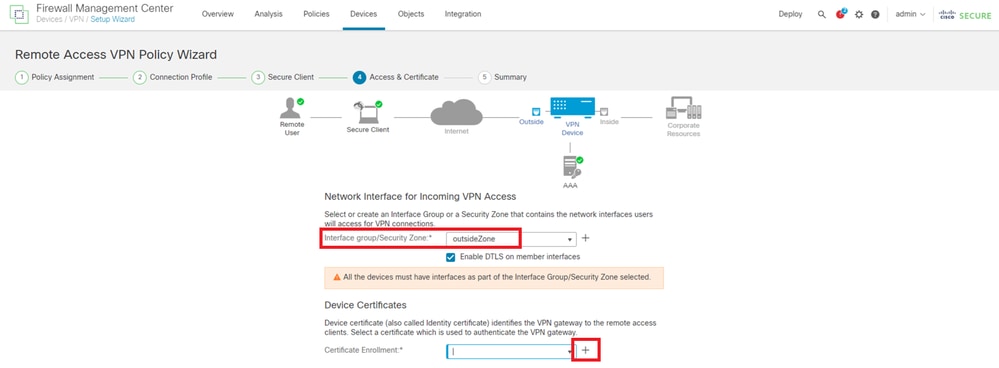

    Sélectionnez Security Zone for VPN connection et cliquez sur le bouton + en regard de l'élément Certificate Enrollment.

    • Groupe d'interfaces/Zone de sécurité : outsideZone

    Sélectionner une zone de sécuritéSélectionner une zone de sécurité

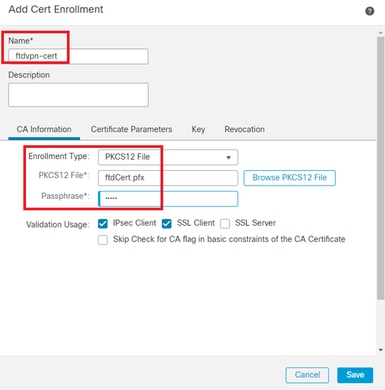

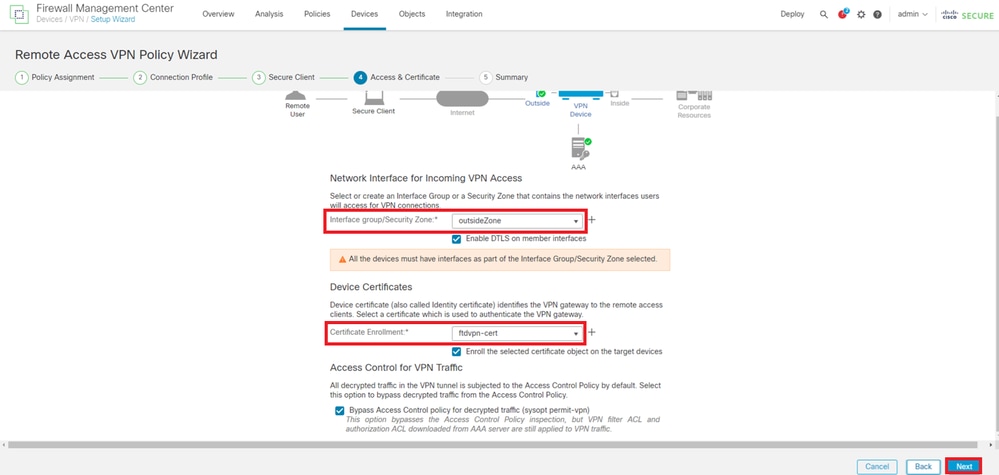

    Entrez les informations nécessaires pour le certificat FTD et importez un fichier PKCS12 depuis l'ordinateur local.

    • Nom : ftdvpn-cert
    • Type d'inscription : fichier PKCS12

    Ajouter un certificat FTDAjouter un certificat FTD

    Confirmez les informations saisies dans l'Assistant Accès et certificat et cliquez sur Suivant.

    note-icon

    Remarque : activez la politique de contournement du contrôle d'accès pour le trafic déchiffré (sysopt permit-vpn), de sorte que le trafic VPN déchiffré ne soit pas soumis à l'inspection de la politique de contrôle d'accès.

    Confirmer les paramètres dans Access & CertificateConfirmer les paramètres dans Access & Certificate

    Étape 9. Confirmer le résumé du profil de connexion

    Confirmez les informations entrées pour la connexion VPN et cliquez sur Finish .

    Confirmer les paramètres de connexion VPNConfirmer les paramètres de connexion VPN

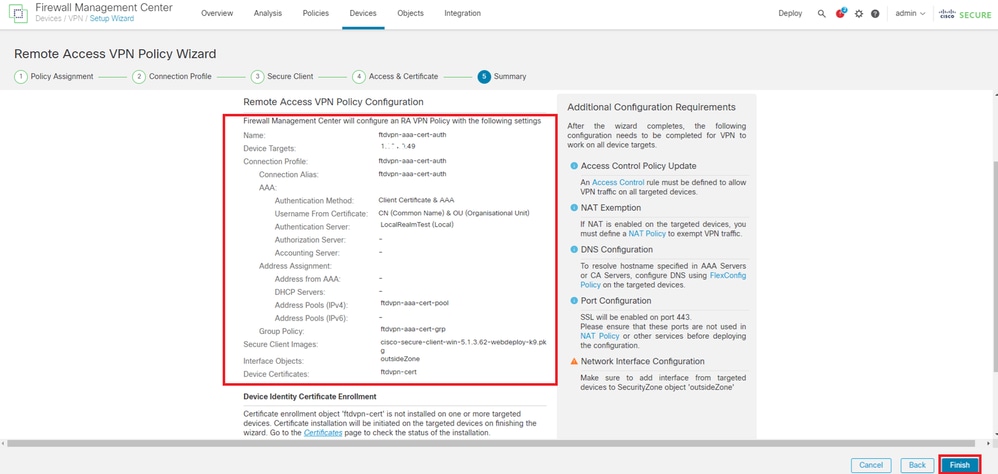

    Confirmez le résumé de la stratégie VPN d'accès à distance et déployez les paramètres sur FTD.

    Résumé de la stratégie VPN d'accès à distanceRésumé de la stratégie VPN d'accès à distance

    Confirmer dans FTD CLI

    Confirmez les paramètres de connexion VPN dans l'interface de ligne de commande du FTD après le déploiement à partir du FMC.

    // Defines IP of interface
    interface GigabitEthernet0/0
    nameif outside
    security-level 0
    ip address 192.168.1.200 255.255.255.0
    interface GigabitEthernet0/1
    nameif inside
    security-level 0
    ip address 192.168.10.200 255.255.255.0

    // Defines a pool of addresses
    ip local pool ftdvpn-aaa-cert-pool 172.16.1.40-172.16.1.50 mask 255.255.255.0

    // Defines a local user
    username sslVPNClientCN password ***** encrypted

    // Defines Trustpoint for Server Certificate
    crypto ca trustpoint ftdvpn-cert
    keypair ftdvpn-cert
    crl configure

    // Server Certificate Chain
    crypto ca certificate chain ftdvpn-cert
    certificate 22413df584b6726c
    3082037c 30820264 a0030201 02020822 413df584 b6726c30 0d06092a 864886f7
    ......
    quit
    certificate ca 5242a02e0db6f7fd
    3082036c 30820254 a0030201 02020852 42a02e0d b6f7fd30 0d06092a 864886f7
    ......
    quit

    // Configures the FTD to allow Cisco Secure Client connections and the valid Cisco Secure Client images
    webvpn
    enable outside
    http-headers
    hsts-server
    enable
    max-age 31536000
    include-sub-domains
    no preload
    hsts-client
    enable
    x-content-type-options
    x-xss-protection
    content-security-policy
    anyconnect image disk0:/csm/cisco-secure-client-win-5.1.3.62-webdeploy-k9.pkg 1 regex "Windows"
    anyconnect enable
    tunnel-group-list enable
    cache
    disable
    error-recovery disable

    // Bypass Access Control policy for decrypted traffic
    // This setting is displayed in the 'show run all' command output
    sysopt connection permit-vpn

    // Configures the group-policy to allow SSL connections
    group-policy ftdvpn-aaa-cert-grp internal
    group-policy ftdvpn-aaa-cert-grp attributes
    banner none
    wins-server none
    dns-server none
    dhcp-network-scope none
    vpn-simultaneous-logins 3
    vpn-idle-timeout 30
    vpn-idle-timeout alert-interval 1
    vpn-session-timeout none
    vpn-session-timeout alert-interval 1
    vpn-filter none
    vpn-tunnel-protocol ssl-client
    split-tunnel-policy tunnelall
    ipv6-split-tunnel-policy tunnelall
    split-tunnel-network-list none
    default-domain none
    split-dns none
    split-tunnel-all-dns disable
    client-bypass-protocol disable
    vlan none
    address-pools none
    webvpn
    anyconnect ssl dtls enable
    anyconnect mtu 1406
    anyconnect firewall-rule client-interface public none
    anyconnect firewall-rule client-interface private none
    anyconnect ssl keepalive 20
    anyconnect ssl rekey time none
    anyconnect ssl rekey method none
    anyconnect dpd-interval client 30
    anyconnect dpd-interval gateway 30
    anyconnect ssl compression none
    anyconnect dtls compression none
    anyconnect modules value none
    anyconnect ask none default anyconnect
    anyconnect ssl df-bit-ignore disable

    // Configures the tunnel-group to use the aaa & certificate authentication
    tunnel-group ftdvpn-aaa-cert-auth type remote-access
    tunnel-group ftdvpn-aaa-cert-auth general-attributes
    address-pool ftdvpn-aaa-cert-pool
    default-group-policy ftdvpn-aaa-cert-grp
    // These settings are displayed in the 'show run all' command output. Start
    authentication-server-group LOCAL
    secondary-authentication-server-group none
    no accounting-server-group
    default-group-policy ftdvpn-aaa-cert-grp
    username-from-certificate CN OU
    secondary-username-from-certificate CN OU
    authentication-attr-from-server primary
    authenticated-session-username primary
    username-from-certificate-choice second-certificate
    secondary-username-from-certificate-choice second-certificate
    // These settings are displayed in the 'show run all' command output. End
    tunnel-group ftdvpn-aaa-cert-auth webvpn-attributes
    authentication aaa certificate
    pre-fill-username client
    group-alias ftdvpn-aaa-cert-auth enable

    Confirmer dans le client VPN

    Étape 1. Confirmer le certificat client

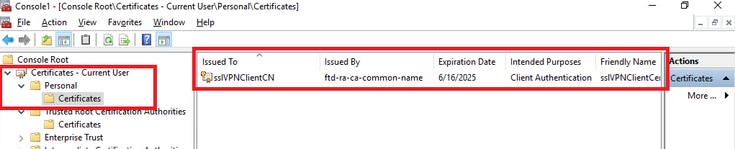

    Accédez à Certificates - Current User > Personal > Certificates, vérifiez le certificat client utilisé pour l'authentification.

    Confirmer le certificat clientConfirmer le certificat client

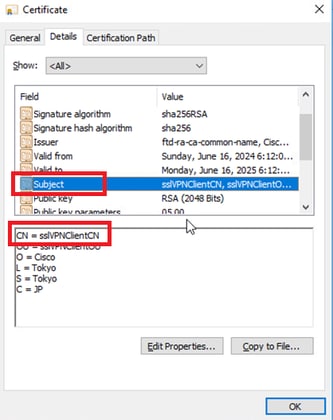

    Double-cliquez sur le certificat client, accédez à Détails, vérifiez les détails de Objet.

    • Objet : CN = sslVPNClientCN

    Détails du certificat clientDétails du certificat client

    Étape 2. Confirmer CA

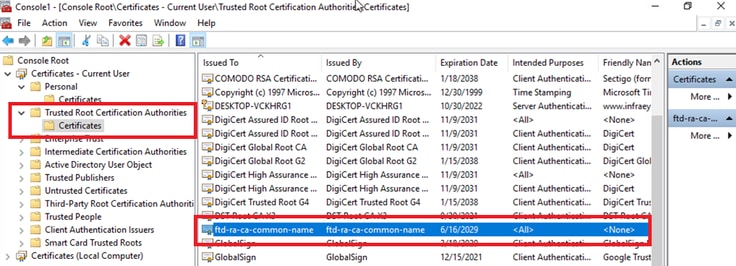

    Accédez à Certificates - Current User > Trusted Root Certification Authorities > Certificates, vérifiez l'autorité de certification utilisée pour l'authentification.

    • Émis par : ftd-ra-ca-common-name

    Confirmer CAConfirmer CA

    Vérifier

    Étape 1. Initiation de la connexion VPN

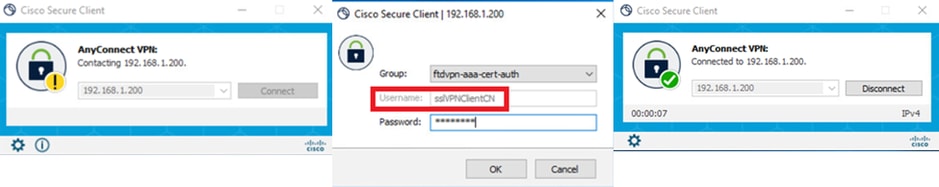

    Sur le terminal, lancez la connexion Cisco Secure Client. Le nom d'utilisateur est extrait du certificat client, vous devez entrer le mot de passe pour l'authentification VPN.

    note-icon

    Remarque : le nom d'utilisateur est extrait du champ CN (Common Name) du certificat client dans ce document.

    Initiation de la connexion VPNInitiation de la connexion VPN

    Étape 2. Confirmer les sessions actives dans FMC

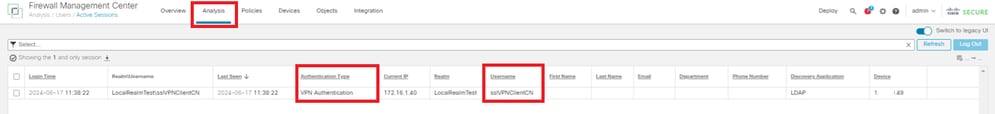

    Naviguez jusqu'à Analysis > Users > Active Sessions, vérifiez la session active pour l'authentification VPN.

    Confirmer la session activeConfirmer la session active

    Étape 3. Confirmer la session VPN dans FTD CLI

    Exécutezshow vpn-sessiondb detail anyconnect la commande dans l'interface de ligne de commande FTD (Lina) pour confirmer la session VPN.

    ftd702# show vpn-sessiondb detail anyconnect

    Session Type: AnyConnect Detailed

    Username : sslVPNClientCN Index : 7
    Assigned IP : 172.16.1.40 Public IP : 192.168.1.11
    Protocol : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
    License : AnyConnect Premium
    Encryption : AnyConnect-Parent: (1)none SSL-Tunnel: (1)AES-GCM-128 DTLS-Tunnel: (1)AES-GCM-256
    Hashing : AnyConnect-Parent: (1)none SSL-Tunnel: (1)SHA256 DTLS-Tunnel: (1)SHA384
    Bytes Tx : 14780 Bytes Rx : 15386
    Pkts Tx : 2 Pkts Rx : 37
    Pkts Tx Drop : 0 Pkts Rx Drop : 0
    Group Policy : ftdvpn-aaa-cert-grp Tunnel Group : ftdvpn-aaa-cert-auth
    Login Time : 02:38:22 UTC Mon Jun 17 2024
    Duration : 0h:01m:22s
    Inactivity : 0h:00m:00s
    VLAN Mapping : N/A VLAN : none
    Audt Sess ID : cb00718200007000666fa19e
    Security Grp : none Tunnel Zone : 0

    AnyConnect-Parent Tunnels: 1
    SSL-Tunnel Tunnels: 1
    DTLS-Tunnel Tunnels: 1

    AnyConnect-Parent:
    Tunnel ID : 7.1
    Public IP : 192.168.1.11
    Encryption : none Hashing : none
    TCP Src Port : 50035 TCP Dst Port : 443
    Auth Mode : Certificate and userPassword
    Idle Time Out: 30 Minutes Idle TO Left : 28 Minutes
    Client OS : win
    Client OS Ver: 10.0.15063
    Client Type : AnyConnect
    Client Ver : Cisco AnyConnect VPN Agent for Windows 5.1.3.62
    Bytes Tx : 7390 Bytes Rx : 0
    Pkts Tx : 1 Pkts Rx : 0
    Pkts Tx Drop : 0 Pkts Rx Drop : 0

    SSL-Tunnel:
    Tunnel ID : 7.2
    Assigned IP : 172.16.1.40 Public IP : 192.168.1.11
    Encryption : AES-GCM-128 Hashing : SHA256
    Ciphersuite : TLS_AES_128_GCM_SHA256
    Encapsulation: TLSv1.3 TCP Src Port : 50042
    TCP Dst Port : 443 Auth Mode : Certificate and userPassword
    Idle Time Out: 30 Minutes Idle TO Left : 28 Minutes
    Client OS : Windows
    Client Type : SSL VPN Client
    Client Ver : Cisco AnyConnect VPN Agent for Windows 5.1.3.62
    Bytes Tx : 7390 Bytes Rx : 2292
    Pkts Tx : 1 Pkts Rx : 3
    Pkts Tx Drop : 0 Pkts Rx Drop : 0

    DTLS-Tunnel:
    Tunnel ID : 7.3
    Assigned IP : 172.16.1.40 Public IP : 192.168.1.11
    Encryption : AES-GCM-256 Hashing : SHA384
    Ciphersuite : ECDHE-ECDSA-AES256-GCM-SHA384
    Encapsulation: DTLSv1.2 UDP Src Port : 56382
    UDP Dst Port : 443 Auth Mode : Certificate and userPassword
    Idle Time Out: 30 Minutes Idle TO Left : 29 Minutes
    Client OS : Windows
    Client Type : DTLS VPN Client
    Client Ver : Cisco AnyConnect VPN Agent for Windows 5.1.3.62
    Bytes Tx : 0 Bytes Rx : 13094
    Pkts Tx : 0 Pkts Rx : 34
    Pkts Tx Drop : 0 Pkts Rx Drop : 0

    Étape 4. Confirmer la communication avec le serveur

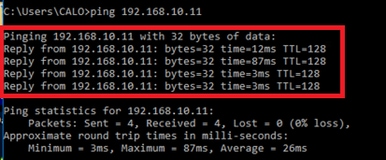

    Lancez une requête ping à partir du client VPN vers le serveur, confirmez que la communication entre le client VPN et le serveur a réussi.

    Ping réussiPing réussi

    Exécutez la commandecapture in interface inside real-time dans l'interface de ligne de commande FTD (Lina) pour confirmer la capture des paquets.

    ftd702# capture in interface inside real-time
    Use ctrl-c to terminate real-time capture

    1: 03:39:25.729881 172.16.1.40 > 192.168.10.11 icmp: echo request
    2: 03:39:25.730766 192.168.10.11 > 172.16.1.40 icmp: echo reply
    3: 03:39:26.816211 172.16.1.40 > 192.168.10.11 icmp: echo request
    4: 03:39:26.818683 192.168.10.11 > 172.16.1.40 icmp: echo reply
    5: 03:39:27.791676 172.16.1.40 > 192.168.10.11 icmp: echo request
    6: 03:39:27.792195 192.168.10.11 > 172.16.1.40 icmp: echo reply
    7: 03:39:28.807789 172.16.1.40 > 192.168.10.11 icmp: echo request
    8: 03:39:28.808399 192.168.10.11 > 172.16.1.40 icmp: echo reply

    Dépannage

    Vous pouvez vous attendre à trouver des informations sur l'authentification VPN dans le syslog de débogage du moteur Lina et dans le fichier DART sur le PC Windows.

    Voici un exemple de journaux de débogage dans le moteur Lina.

    // Certificate Authentication
    Jun 17 2024 02:38:03: %FTD-7-717029: Identified client certificate within certificate chain. serial number: 6EC79930B231EDAF, subject name: CN=sslVPNClientCN,OU=sslVPNClientOU,O=Cisco,L=Tokyo,ST=Tokyo,C=JP.
    Jun 17 2024 02:38:03: %FTD-6-717028: Certificate chain was successfully validated with warning, revocation status was not checked.
    Jun 17 2024 02:38:03: %FTD-6-717022: Certificate was successfully validated. serial number: 6EC79930B231EDAF, subject name:  CN=sslVPNClientCN,OU=sslVPNClientOU,O=Cisco,L=Tokyo,ST=Tokyo,C=JP.

    // Extract username from the CN (Common Name) field
    Jun 17 2024 02:38:03: %FTD-7-113028: Extraction of username from VPN client certificate has been requested.  [Request 5]
    Jun 17 2024 02:38:03: %FTD-7-113028: Extraction of username from VPN client certificate has completed.  [Request 5]

    // AAA Authentication
    Jun 17 2024 02:38:22: %FTD-6-113012: AAA user authentication Successful : local database : user = sslVPNClientCN
    Jun 17 2024 02:38:22: %FTD-6-113009: AAA retrieved default group policy (ftdvpn-aaa-cert-grp) for user = sslVPNClientCN
    Jun 17 2024 02:38:22: %FTD-6-113008: AAA transaction status ACCEPT : user = sslVPNClientCN

    Ces débogages peuvent être exécutés à partir de l'interface de ligne de commande de diagnostic du FTD, qui fournit des informations que vous pouvez utiliser afin de dépanner votre configuration.

    • debug crypto ca 14
    • debug webvpn anyconnect 255
    • debug crypto ike-common 25
      •

    Référence

    Configuration d'AnyConnect Remote Access VPN sur FTD

    Configurer l'authentification basée sur certificat Anyconnect pour l'accès mobile

    Historique de révision

    Révision Date de publication Commentaires
    1.0
    18-Jul-2024
    Première publication
    TAC Authored

    Contribution d’experts de Cisco

    • Jian Zhang
      Ingénieur-conseil technique

    Ce document vous est-il utile?

    FeedbackCommentaires

    Contacter Cisco

    Ce document s’applique à ces produits
