Configuration des paramètres de plage de temps sur un commutateur

Objectif

La configuration d'une plage de temps est utile si vous souhaitez que d'autres fonctions du commutateur soient déclenchées ou activées à un certain moment. En outre, vous pouvez également spécifier la durée de validité d'une plage pour les fonctionnalités que vous souhaitez désactiver après un certain temps. Vous pouvez également définir des plages de temps récurrentes si vous souhaitez activer et désactiver une fonction en continu. Plusieurs de ces fonctionnalités reposent sur des intervalles de temps pour mettre en oeuvre la sécurité ou le contrôle d'accès.

Des plages de temps peuvent être définies et associées aux types de commandes suivants :

• Listes de contrôle d'accès (ACL) : les plages de temps sont utilisées pour limiter la durée d'application de la liste de contrôle d'accès et de l'entrée de contrôle d'accès. Cela peut être utile pour limiter les filtres de trafic réseau à certains moments. Par exemple, vous pouvez autoriser les utilisateurs à accéder à des ressources spécifiques uniquement pendant les heures de bureau.
• 802.1x Port Authentication : les plages de temps sont utilisées pour définir une période pendant laquelle 802.1x est actif sur les ports compatibles 802.1x. Cela peut être utile pour limiter l’accès à un réseau à certains moments. Par exemple, vous pouvez limiter l'accès au réseau du bureau aux heures de bureau.
• Port Settings : vous pouvez configurer l'état Up ou Down du port pour une période spécifique. Lorsque la plage de temps n'est pas active, le port est en arrêt. Si une plage de temps est configurée, elle n'est effective que lorsque le port est administrativement actif.
• PoE (Time-Based Power over Ethernet) : la technologie PoE peut être configurée sur le périphérique pour une période spécifique. Cette fonction vous permet de définir, par port, les jours de la semaine et les heures pendant lesquels le PoE est activé. Lorsque l'intervalle de temps n'est pas actif, PoE est désactivé.

Il existe deux types de plages de temps :

• Absolu : ce type d'intervalle de temps commence à une date spécifique ou immédiatement et se termine à une date spécifique ou s'étend à l'infini. Un élément récurrent peut y être ajouté.
• Périodique — Ce type d'intervalle de temps contient un élément d'intervalle de temps qui est ajouté à un intervalle absolu, et commence et se termine sur une base récurrente.

Si une plage de temps comprend à la fois des plages absolues et récurrentes, les opérations des commandes associées ne sont actives que si l'heure de début absolue et la plage de temps récurrente ont été atteintes. Les opérations des commandes associées sont inactives lorsque l'une ou l'autre des plages de temps est atteinte.

Cet article fournit des instructions sur la configuration des paramètres de plage horaire sur votre commutateur.

Périphériques pertinents

• Gamme Sx300
• Gamme Sx350
• Gamme SG350X
• Gamme Sx500
• Gamme Sx550X

Version du logiciel

• 1.4.7.06 - Sx300, Sx500
• 2.2.8.04 — Sx350, SG350X, Sx550X

Configuration des paramètres de plage de temps sur un commutateur

Configurer les paramètres de plage de temps absolue

Étape 1. Connectez-vous à l'utilitaire Web de votre commutateur, puis sélectionnez Advanced dans la liste déroulante Display Mode.

Remarque : les options de menu disponibles peuvent varier en fonction du modèle de périphérique. Dans cet exemple, le commutateur SG350X-48MP est utilisé.

Remarque : si vous disposez d'un commutateur Sx300 ou Sx500, passez à l'étape 2.

Étape 2. Choisissez Administration > Time Settings > Time Range.

Étape 3. Cliquez sur Add pour ajouter une nouvelle plage de temps.

Étape 4. Saisissez le nom de la plage horaire dans le champ Plage horaire. La plage est comprise entre un et 32 caractères.

Remarque : dans cet exemple, le nom de la plage horaire est Dayshift.

Étape 5. Dans la zone Heure de début absolue, cliquez sur une case d'option pour déterminer le point de début de la plage de temps. Les options sont les suivantes :

• Immédiat : sélectionnez cette option pour que la plage de temps commence immédiatement.
• Date and Time : saisissez la date et l'heure de début de la plage horaire.

Remarque : dans cet exemple, l'intervalle de temps commence le 1er janvier 2017 à 8h00 du matin.

Étape 6. Dans la zone Heure de fin absolue, cliquez sur une case d'option pour déterminer l'heure de fin de la plage horaire. Les options sont les suivantes :

• Infinite : choisissez cette option pour que la plage de temps ne s'arrête jamais.
• Date et heure — Saisissez la date et l'heure de fin de la plage horaire.

Remarque : dans cet exemple, l'intervalle de temps se termine le 31 décembre 2017 à 17 h l'après-midi.

Étape 7. Cliquez sur Apply, puis sur Close.

Étape 8. (Facultatif) Cliquez sur Save pour enregistrer les paramètres dans le fichier de configuration initiale.

Étape 9. (Facultatif) Pour modifier un intervalle de temps, cochez la case de l'intervalle de temps que vous souhaitez modifier et cliquez sur Modifier.

Étape 10. (Facultatif) Pour supprimer un intervalle de temps, cochez la case de l'intervalle de temps que vous souhaitez supprimer et cliquez sur Supprimer.

Étape 11. (Facultatif) Pour configurer les paramètres de la plage de temps récurrente de la plage de temps absolue configurée, cliquez sur le bouton Plage récurrente, puis passez à l’étape 2.

Vous devez maintenant avoir correctement configuré les paramètres de plage horaire absolue sur votre commutateur.

Configuration des paramètres de plage de temps récurrents

Un élément temporel récurrent peut être ajouté à une plage temporelle absolue. Ceci limite l'opération à certaines périodes dans l'intervalle absolu.

Étape 1. Dans l'utilitaire Web de votre commutateur, choisissez Administration > Time Settings > Time Range.

Remarque : vous pouvez également cliquer sur le bouton Plage récurrente dans la page Plage de temps.

Étape 2. Choisissez un nom de plage horaire dans la liste déroulante Nom de plage horaire.

Remarque : dans cet exemple, Dayshift est sélectionné.

Étape 3. Cliquez sur Go. Le tableau affiche toutes les plages récurrentes déjà configurées pour le nom de plage horaire choisi.

Remarque : dans cet exemple, aucune plage récurrente n'est configurée.

Étape 4. Cliquez sur Add pour ajouter une nouvelle plage de temps récurrente.

La zone Time Range Name affiche l'intervalle de temps que vous configurez.

Étape 5. Dans la zone Heure de début récurrente, utilisez les listes déroulantes pour spécifier un jour de la semaine et une heure (au format 24 heures) où la plage horaire commence de façon récurrente.

Remarque : dans cet exemple, la plage horaire récurrente commence tous les lundis à 8h00 du matin.

Étape 6. Dans la zone Heure de fin récurrente, utilisez les listes déroulantes pour spécifier un jour de la semaine et une heure (au format 24 heures) à laquelle l'intervalle de temps se termine de façon récurrente.

Remarque : dans cet exemple, la plage horaire récurrente se termine tous les vendredis à 17h00 l'après-midi.

Étape 7. Cliquez sur Apply, puis sur Close.

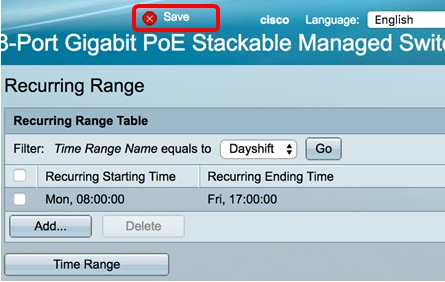

Étape 8. (Facultatif) Cliquez sur Save pour enregistrer les paramètres dans le fichier de configuration initiale.

Étape 9. (Facultatif) Pour supprimer un intervalle de temps récurrent, cochez la case de l'intervalle de temps que vous souhaitez supprimer et cliquez sur Supprimer.

Étape 10. (Facultatif) Pour configurer un intervalle de temps, cliquez sur le bouton Intervalle de temps.

Vous devez maintenant avoir correctement configuré les paramètres de plage de temps récurrents sur votre commutateur.

Historique de révision

Révision	Date de publication	Commentaires
1.0	13-Dec-2018	Première publication
