Paramètres radio sans fil avancés sur les points d'accès WAP121 et WAP321

Objectif

Les paramètres radio contrôlent directement le comportement de la radio sur un point d'accès sans fil (WAP) et son interaction avec le support physique. Avec cette configuration, vous pouvez configurer différents canaux de radiofréquence pour réduire les interférences avec les autres points d'accès voisins. Cette configuration est utile si le WAP se trouve à proximité d'autres sources sans fil et que la fréquence doit être modifiée afin qu'il n'interfère pas avec l'autre source.

Cet article explique comment configurer les paramètres radio avancés sur les points d'accès WAP121 et WAP321

Note: Si vous souhaitez afficher les paramètres radio de base, reportez-vous à l'article Configuration des paramètres radio de base sur le WAP121 et les points d'accès WAP321.

Périphériques pertinents

· WAP121
· WAP321

 Version du logiciel

•1.0.3.4

Configuration des paramètres avancés

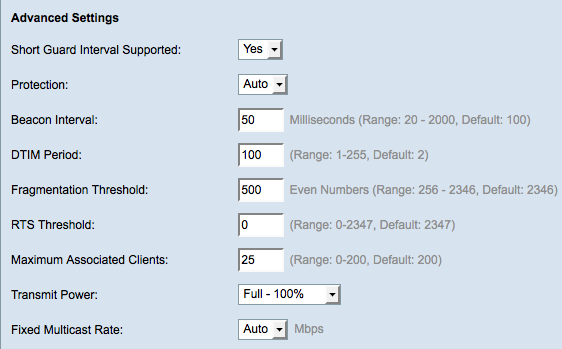

Étape 1. Connectez-vous à l'utilitaire de configuration du point d'accès et sélectionnez Wireless > Radio. La page Radio s'ouvre :

Note: Faites défiler jusqu'à la zone Advanced Settings. L'étape 2 n'est disponible que si vous choisissez un mode radio prenant en charge la norme 802.11n.

Étape 2. Sélectionnez une option dans la liste déroulante Short Guard Interval Supported. L'intervalle de protection est le temps que le WAP attend entre la transmission de symboles. Ceci empêche les interférences inter-symboles et inter-opérateurs (ISI, ICI). L'intervalle de protection peut être réduit pour augmenter le débit jusqu'à 10 %.

· Oui — Lorsque le WAP communique avec des clients, il transmet des données à un intervalle de protection de 400 nanosecondes.

· Non : lorsque le WAP communique avec des clients, il transmet des données à un intervalle de garde de 800 nanosecondes.

Étape 3. Sélectionnez un paramètre de protection dans la liste déroulante Protection. Les paramètres de protection protègent les autres périphériques à portée de votre WAP.

· Auto : évite les interférences lorsque les stations ou les applications héritées se trouvent dans la plage du périphérique WAP.

· désactivé : les clients existants peuvent être affectés par les transmissions 802.11n.

Étape 4. Dans le champ Beacon Interval (Intervalle de balise), saisissez l'heure en millisecondes entre les transmissions de trame de balise. Les trames de balise sont transmises périodiquement pour annoncer la présence d'un réseau sans fil.

Étape 5. Dans le champ Période DTIM, saisissez un entier compris entre 1 et 255. Certaines trames de balise incluent des messages DTIM (Delivery Traffic Indication Messages) qui indiquent si un client a mis en mémoire tampon des données sur le WAP. Un nombre de balises égal à 1 vérifie chaque balise pour les messages DTIM tandis qu'un nombre de balises égal à 50 vérifie chaque 50e balise.

Étape 6. Dans le champ Fragmentation Threshold, saisissez la taille maximale des paquets en octets qui peuvent être transmis sur le réseau. Les paquets dont la taille est supérieure à la taille maximale sont fragmentés et envoyés sous forme de plusieurs paquets plus petits. La fragmentation n'est pas recommandée, sauf si vous rencontrez des interférences radio.

Étape 7. Dans le champ RTS Threshold, saisissez la valeur de seuil RTS (Request to Send) qui indique le nombre d'octets d'une unité de données de protocole MAC (MPDU), en dessous de laquelle aucune connexion RTS/CTS n'est effectuée. Une valeur de seuil faible envoie des paquets plus fréquemment, ce qui consomme plus de bande passante. Cependant, plus le nombre de paquets envoyés est important, plus un réseau peut se remettre rapidement des interférences ou des collisions survenant sur des réseaux occupés.

Étape 8. Dans le champ Maximum Associated Clients, saisissez le nombre maximal de périphériques autorisés à accéder au WAP à un moment donné.

Étape 9. Dans la liste déroulante Puissance de transmission, sélectionnez le pourcentage de puissance de transmission pour le WAP. Si vous utilisez la puissance de transmission totale, le périphérique est plus économique et offre une plage de diffusion plus importante, réduisant ainsi le nombre de points d'accès requis. Si vous utilisez une faible puissance de transmission, alors le WAP, les périphériques doivent être maintenus proches les uns des autres. Cela réduit le chevauchement et les interférences entre les points d'accès.

Étape 10. Dans la liste déroulante Fixed Multicast Rate, sélectionnez le débit de transmission du trafic de multidiffusion (Mbits/s) pris en charge par le WAP. Si Auto est sélectionné, le WAP détermine le meilleur taux en fonction des clients sans fil. La plage de valeurs possibles est déterminée par le mode radio choisi dans la section Basic Radio Settings.

Étape 11. Pour chaque taux, cochez les cases de taux de transmission souhaitées dans le tableau Jeux de taux hérités.

· pris en charge : taux pris en charge par le périphérique WAP.

· Basic : taux que le périphérique WAP annonce au réseau afin de trouver d'autres points d'accès pour la communication. La manière la plus efficace consiste à faire diffuser par le périphérique WAP un sous-ensemble de ses ensembles de taux pris en charge.

Note: L'étape 12 n'est disponible que si une radio prenant en charge 802.11n est sélectionnée.

Étape 12. Cochez les cases Activer du tableau Paramètres de débit de données (MCS) pour les valeurs d'index de modulation et de codage (MCS) souhaitées que le périphérique WAP annonce. Plus l'index MCS est activé, plus le débit de transmission maximal est élevé. Par exemple, l'index MCS 15 a un débit de transmission maximal de 300 Mbits/s tandis que l'index MCS 0 a un débit de transmission maximal de 15 Mbits/s.

Étape 13. (Facultatif) Pour limiter le nombre de paquets de multidiffusion et de diffusion transmis sur le réseau, cochez la case Limitation du débit de diffusion/multidiffusion, puis entrez les informations suivantes :

· Rate Limit : saisissez la limite de débit du trafic de multidiffusion et de diffusion en paquets par seconde. Le trafic compris dans la limite de débit sera toujours conforme et transmis à la destination.

· Rate Limit Burst : saisissez la limite du trafic qui peut être envoyé en rafale en paquets par seconde. Il s’agit du trafic autorisé à transmettre temporairement même s’il est supérieur au débit maximal.

Étape 14. Sélectionnez le mode de spécification de trafic (TSPEC) dans la liste déroulante Mode TSPEC. TSPEC est envoyé à partir d'un client compatible QoS et demande une certaine quantité de trafic réseau à partir du WAP.

· activé : active TSPEC sur le WAP. Il est utilisé si vous voulez que le périphérique gère le trafic des périphériques compatibles QoS.

· désactivé : TSPEC n'est pas activé sur le WAP et les périphériques compatibles QoS ne sont pas prioritaires.

Étape 15. Choisissez un mode qui régule le contrôle d'admission obligatoire (ACM) pour la catégorie d'accès vocal dans la liste déroulante Mode ACM voix TSPEC.

· activé : une station doit envoyer une demande TSPEC de bande passante au WAP avant de pouvoir envoyer ou recevoir un flux de trafic vocal.

· désactivé : les stations peuvent envoyer et recevoir du trafic vocal sans demande TSPEC.

Étape 16. Saisissez la quantité maximale de trafic que le WAP tente de transmettre via un réseau sans fil avec un CA voix pour accéder au champ TSPEC Voice ACM Limit.

Étape 17. Choisissez un mode qui régule le contrôle d'admission obligatoire (ACM) pour la catégorie d'accès vidéo dans la liste déroulante Mode ACM vidéo TSPEC.

· activé : une station doit envoyer une demande TSPEC de bande passante au WAP avant de pouvoir envoyer ou recevoir un flux de trafic vidéo.

· désactivé : les stations peuvent envoyer et recevoir du trafic vocal sans demande TSPEC.

Étape 18. Saisissez la quantité maximale de trafic que le périphérique WAP tente de transmettre par le biais d'un réseau sans fil avec un CA vidéo pour accéder au champ TSPEC Video ACM Limit.

Étape 19. Saisissez le délai en secondes pendant lequel le périphérique WAP détecte une spéculation de trafic de liaison descendante comme inactive avant que le WAP ne la supprime dans le champ TSPEC AP Inactivité Timeout.

Étape 20. Saisissez la durée en secondes pendant laquelle le périphérique WAP détecte une spéculation de trafic de liaison ascendante comme inactive avant que le WAP la supprime dans le champ TSPEC Station Inactivité Timeout.

Étape 21. Sélectionnez le mode souhaité dans la liste déroulante TSPEC Legacy WMM Queue Map Mode.

· activé : permet au trafic hérité d'intermixer sur les files d'attente qui fonctionnent comme ACM.

· désactivé : désactive le trafic hérité mixte sur les files d'attente qui fonctionnent comme ACM.

Étape 22. Cliquez sur Save pour enregistrer les paramètres.
