Configuration de l'Assistant de configuration sur le point d'accès WAP131

Objectif

L'Assistant de configuration est une fonctionnalité intégrée qui est utilisée pour aider à la configuration initiale du périphérique WAP. L'Assistant de configuration facilite la configuration des paramètres de base. Le processus pas à pas de l'Assistant de configuration vous guide tout au long de la configuration de tous les paramètres de base nécessaires à l'exécution du périphérique WAP.

Cet article explique comment configurer le périphérique WAP131 à l'aide de l'Assistant de configuration.

Périphériques pertinents

· WAP131

Version du logiciel

•1.0.3.4

Assistant de configuration

Étape 1. Connectez-vous à l'utilitaire de configuration du point d'accès et sélectionnez Exécuter l'Assistant de configuration dans le panneau de navigation. La fenêtre Assistant Configuration du point d'accès s'affiche :

Note: Si c'est la première fois que vous vous connectez au WAP, l'Assistant de configuration s'ouvre automatiquement.

Configuration

Étape 1. Cliquez sur Next pour continuer. La section Configurer le périphérique - Adresse IP s'affiche.

Étape 2. Cliquez sur la case d'option qui correspond à la méthode que vous voulez utiliser pour déterminer l'adresse IP du WAP.

Les options disponibles sont définies comme suit :

· Dynamic IP Address (DHCP) (Recommandé) : permet au serveur DHCP de vous attribuer une adresse IP dynamique pour le WAP. Passez à l'étape 7.

· Static IP Address : permet de créer une adresse IP fixe (statique) pour le WAP. Une adresse IP statique ne change pas.

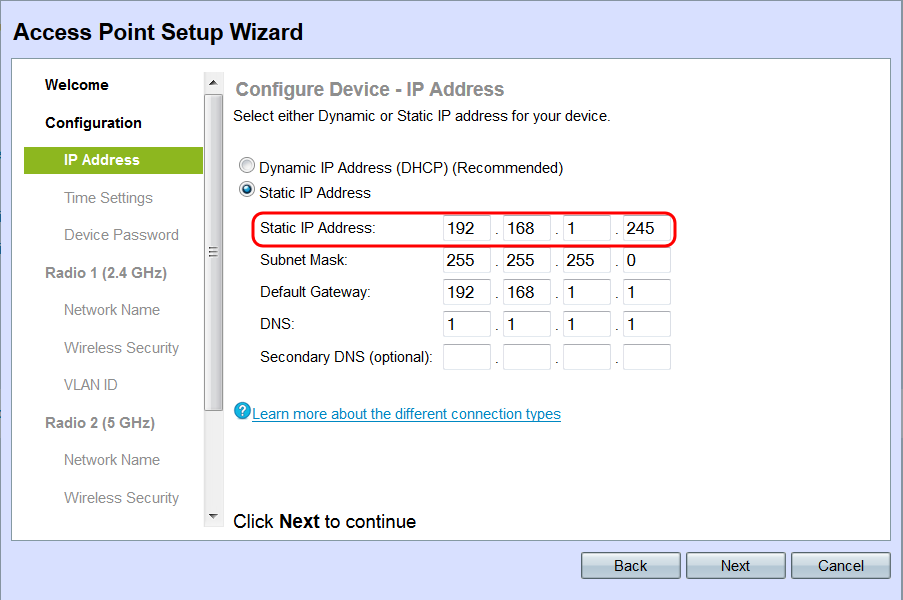

Étape 3. Si Static IP Address a été sélectionné à l'étape précédente, saisissez l'adresse IP du WAP dans le champ Static IP Address. Cette adresse IP est unique au WAP et ne doit pas être utilisée par un autre point d'accès du réseau.

Étape 4. Entrez le masque de sous-réseau de l'adresse IP dans le champ Masque de sous-réseau.

Étape 5. Entrez l'adresse IP de la passerelle par défaut pour le WAP dans le champ Default Gateway. La passerelle par défaut est généralement l'adresse IP privée attribuée à votre routeur.

Étape 6. (Facultatif) Si vous souhaitez accéder à des pages Web en dehors de votre réseau, saisissez l'adresse IP du système de noms de domaine principal (DNS) dans le champ DNS. L'adresse IP du serveur DNS doit être indiquée par votre fournisseur d'accès à Internet (FAI).

Étape 7. (Facultatif) Dans le champ DNS secondaire, saisissez l'adresse IP du DNS secondaire.

Étape 8. Cliquez sur Next (Suivant).

La fenêtre Configurer le périphérique - Définir la date et l'heure système s'affiche.

Étape 9. Choisissez votre fuseau horaire dans la liste déroulante Fuseau horaire.

Étape 10. Cliquez sur la case d'option qui correspond à la méthode que vous souhaitez utiliser pour définir l'heure du WAP.

Les options disponibles sont les suivantes :

· Network Time Protocol (NTP) : le WAP obtient l'heure à partir d'un serveur NTP.

· manuellement : l'heure est saisie manuellement dans le WAP. Si Manually est sélectionné, passez à l'étape 12.

Étape 11. Entrez le nom de domaine du serveur NTP qui fournit la date et l'heure dans le champ Serveur NTP 1. Vous pouvez ajouter jusqu'à quatre serveurs NTP différents en les entrant dans leurs champs respectifs. Passez ensuite à l'étape 14.

Étape 12. Sélectionnez la date dans les listes déroulantes Date système pour choisir respectivement le mois, le jour et l'année.

Étape 13. Sélectionnez l'heure et les minutes respectivement dans les listes déroulantes System Time.

Étape 14. Cliquez sur Next (Suivant). La fenêtre Configurer le périphérique - Définir le mot de passe apparaît.

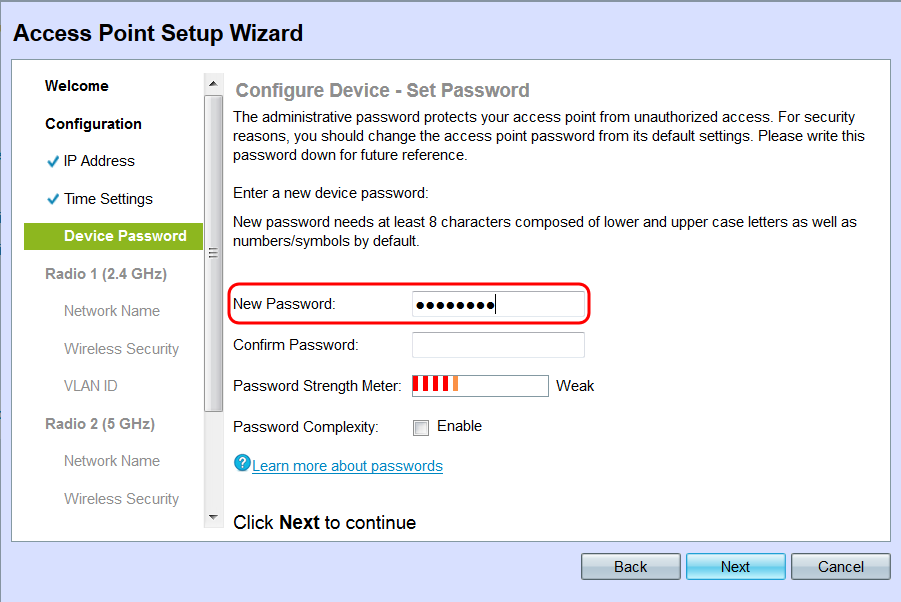

Étape 15. Entrez un nouveau mot de passe pour l'accès administratif sur le WAP dans le champ Nouveau mot de passe. Ce mot de passe n'est pas utilisé pour la connexion au réseau sans fil ; il sera nécessaire pour obtenir un accès administratif au WAP lui-même.

Étape 16. Confirmez votre mot de passe dans le champ Confirmer le mot de passe en tapant le même mot de passe.

Le champ Mot de passe affiche des barres verticales qui changent lorsque vous entrez le mot de passe.

Les couleurs de l'indicateur de puissance du mot de passe sont définies comme suit :

· rouge : la complexité minimale du mot de passe n'est pas respectée.

· Orange : la complexité minimale du mot de passe est respectée, mais la force du mot de passe est faible.

· Vert : la complexité minimale du mot de passe est respectée et la force du mot de passe est forte.

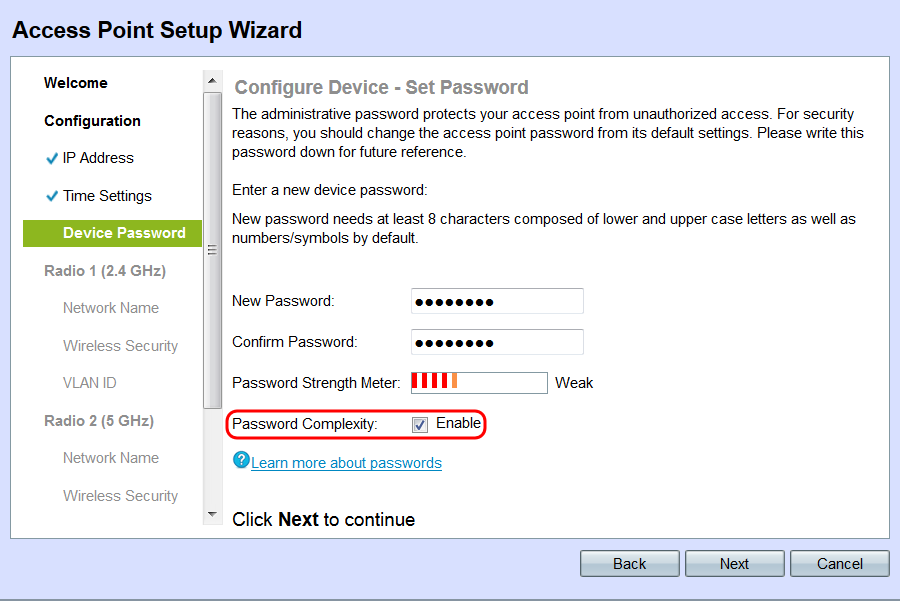

Étape 17. (Facultatif) Pour activer la complexité du mot de passe, cochez la case Activer dans le champ Complexité du mot de passe. Pour cela, le mot de passe doit comporter au moins 8 caractères et être composé de lettres majuscules et minuscules et de chiffres/symboles. La case Activer du champ Complexité du mot de passe est activée par défaut.

Étape 18. Cliquez sur Next pour continuer.

Configuration de Radio 1 (2,4 GHz)

La fenêtre Configure Radio 1 - Name Your Wireless Network s'affiche.

Note: Le WAP 131 est équipé de deux canaux radio, 2,4 et 5 GHz. Les paramètres réseau sans fil doivent être configurés individuellement pour chaque canal radio. Le processus de configuration du réseau sans fil est le même pour chaque canal.

Étape 1. Entrez le SSID (Service Set Identifier) du réseau sans fil dans le champ Network Name (SSID). Le SSID est le nom du réseau local sans fil.

Étape 2. Cliquez sur Next (Suivant). La fenêtre Configurer Radio 1 - Sécuriser votre réseau sans fil apparaît.

Étape 3. Sélectionnez la case d'option correspondant à la sécurité réseau que vous souhaitez appliquer à votre réseau sans fil.

Les options sont définies comme suit :

· Best Security (WPA2 Personal - AES) : offre la meilleure sécurité et est recommandé si vos périphériques sans fil prennent en charge cette option. WPA2 Personal utilise la norme AES (Advanced Encryption Standard) et une clé prépartagée (PSK) entre les clients et le point d'accès. Il utilise une nouvelle clé de chiffrement pour chaque session, ce qui rend difficile toute compromission.

· Better Security (WPA Personal - TKIP/AES) : assure la sécurité lorsque des périphériques sans fil plus anciens ne prennent pas en charge WPA2. WPA Personal utilise les normes AES (Advanced Encryption Standard) et TKIP (Temporal Key Integrity Protocol). Il utilise la norme Wi-Fi IEEE 802.11i.

· No Security (Non recommandé) : le réseau sans fil ne nécessite pas de mot de passe et est accessible à tous. Si cette option est sélectionnée, une fenêtre contextuelle s'affiche pour vous demander si vous souhaitez désactiver la sécurité ; cliquez sur Oui pour continuer. Si cette option est sélectionnée, passez à l'étape 6.

Étape 4. Entrez le mot de passe de votre réseau dans le champ Security Key. La barre de couleur située à droite de ce champ indique la complexité du mot de passe saisi.

Étape 5. (Facultatif) Pour afficher le mot de passe au fur et à mesure que vous tapez, cochez la case Afficher la clé en texte clair.

Étape 6. Cliquez sur Next (Suivant). La fenêtre Configure Radio 1 - Assign The VLAN ID For Your Wireless Network apparaît.

Étape 7. Entrez l'ID de VLAN du réseau dans le champ ID de VLAN. Si le VLAN de gestion est identique au VLAN attribué au réseau sans fil, les clients sans fil du réseau peuvent administrer le périphérique. Vous pouvez également utiliser les listes de contrôle d'accès (ACL) pour désactiver l'administration des clients sans fil.

Étape 8. Cliquez sur Next (Suivant). La fenêtre Configure Radio 2 - Name Your Wireless Network s'affiche.

Note: Le processus de configuration des paramètres réseau sans fil pour Radio 2 est identique au processus utilisé pour configurer Radio 1.

Étape 9. Saisissez le SSID (Service Set Identifier) du réseau sans fil dans le champ Network Name (SSID). Le SSID est le nom du réseau local sans fil.

Étape 10. Cliquez sur Next (Suivant).

Configuration de la radio 2 - (5 Ghz)

La fenêtre Configurer Radio 2 - Sécuriser votre réseau sans fil apparaît.

Étape 1. Sélectionnez la case d'option correspondant à la sécurité réseau que vous souhaitez appliquer à votre réseau sans fil.

Les options sont définies comme suit :

· Best Security (WPA2 Personal - AES) : offre la meilleure sécurité et est recommandé si vos périphériques sans fil prennent en charge cette option. WPA2 Personal utilise la norme AES (Advanced Encryption Standard) et une clé prépartagée (PSK) entre les clients et le point d'accès. Il utilise une nouvelle clé de chiffrement pour chaque session, ce qui rend difficile toute compromission.

· Better Security (WPA Personal - TKIP/AES) : assure la sécurité lorsque des périphériques sans fil plus anciens ne prennent pas en charge WPA2. WPA Personal utilise les normes AES (Advanced Encryption Standard) et TKIP (Temporal Key Integrity Protocol). Il utilise la norme Wi-Fi IEEE 802.11i.

· No Security (Non recommandé) : le réseau sans fil ne nécessite pas de mot de passe et est accessible à tous. Si cette option est sélectionnée, une fenêtre contextuelle s'affiche pour vous demander si vous souhaitez désactiver la sécurité ; cliquez sur Oui pour continuer. Si cette option est sélectionnée, passez à l'étape 4.

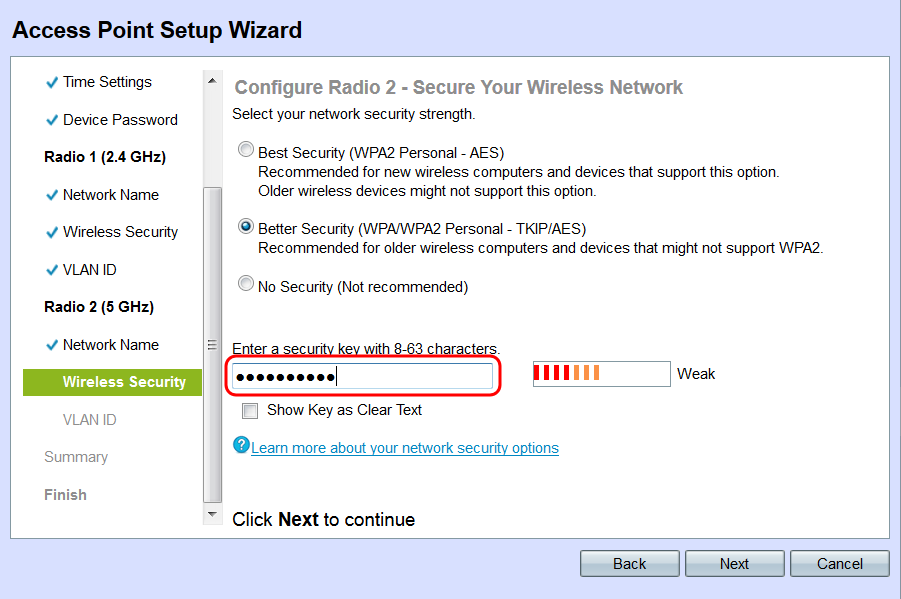

Étape 2. Entrez le mot de passe de votre réseau dans le champ Security Key. La barre de couleur située à droite de ce champ indique la complexité du mot de passe saisi.

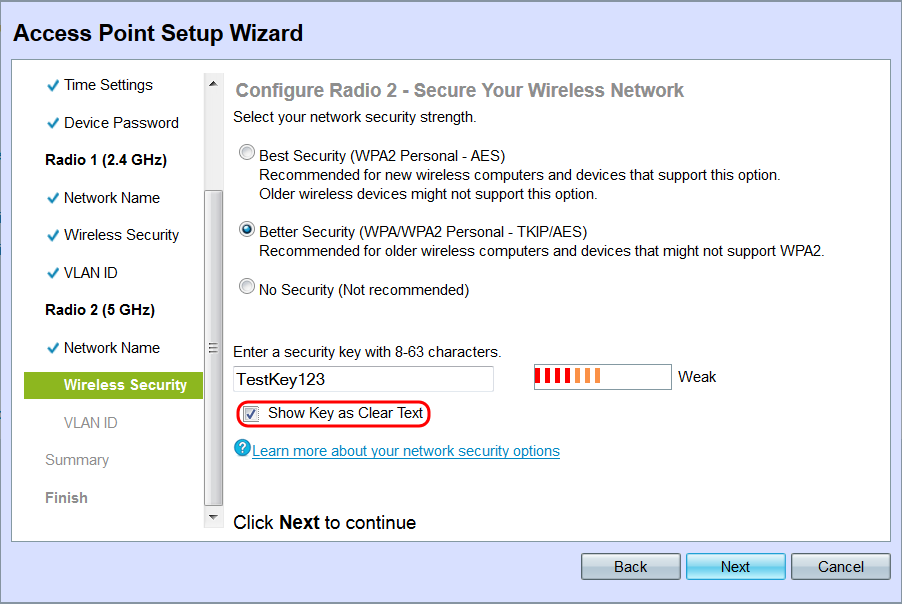

Étape 3. (Facultatif) Pour afficher le mot de passe au fur et à mesure de votre saisie, activez la case à cocher Afficher la clé en clair.

Étape 4. Cliquez sur Next (Suivant). La fenêtre Configure Radio 2 - Assign The VLAN ID For Your Wireless Network apparaît.

Étape 5. Entrez l'ID de VLAN du réseau dans le champ ID de VLAN.

Étape 6. Cliquez sur Next (Suivant). La fenêtre Récapitulatif - Confirmer vos paramètres apparaît.

Étape 7. Vérifiez les paramètres affichés et assurez-vous que les informations sont correctes. Si vous souhaitez modifier un paramètre, cliquez sur le bouton Précédent jusqu'à ce que la fenêtre souhaitée soit atteinte.

Étape 8. (Facultatif) Si vous souhaitez quitter l'Assistant de configuration et annuler toutes les modifications apportées, cliquez sur Annuler.

Résumé

Étape 1. Cliquez sur Submit pour activer vos paramètres sur le WAP. Une barre de chargement apparaît pendant l'application de vos paramètres.

Étape 2. Une fois les paramètres appliqués, la fenêtre Configuration du périphérique terminée apparaît, indiquant que le WAP 131 est maintenant configuré. Pour ajouter d'autres ordinateurs au réseau sans fil, veillez à enregistrer les clés de sécurité indiquées ici, car elles seront nécessaires lors de la connexion. Cliquez sur Terminer pour quitter l'Assistant de configuration.
