Configurer la carte de classe MAC QoS du client sur le WAP125

Introduction

La fonctionnalité QoS (Quality of Service) du WAP125 contient la prise en charge des services différenciés (DiffServ) qui vous permet de classer et de gérer le trafic réseau. La configuration de DiffServ commence par la configuration d'une carte de classe. Une carte de classe identifie le trafic qui doit être contrôlé. Il fonctionne comme un composant d'une carte de stratégie. Les cartes de classe contiennent des conditions que le trafic doit respecter pour être transféré ou abandonné.

Il peut y avoir plusieurs mappages de classe dans un mappage de stratégie où une correspondance de classe peut être trouvée, ou tous les mappages de classe doivent être mis en correspondance pour l'action spécifiée dans le mappage de stratégie. Un mappage de classe et un mappage de stratégie doivent être créés pour compléter la configuration QoS d'un point d'accès. Les mappages de classes sont généralement utilisés pour filtrer le trafic en fonction du type d'adresse IP ou de l'adresse MAC. Cela permet d'optimiser les performances du réseau, car le trafic indésirable est abandonné.

Objectif

Cet article vise à vous montrer comment configurer une carte de classe MAC QoS du client sur le point d'accès WAP125.

Périphériques pertinents

WAP125

Version du logiciel

1.0.0.4

Configurer la carte de classe MAC

Étape 1. Connectez-vous à l'utilitaire Web du WAP125 et choisissez Access Control > Client QoS.

Étape 2. Cliquez sur l'onglet Traffic Classes.

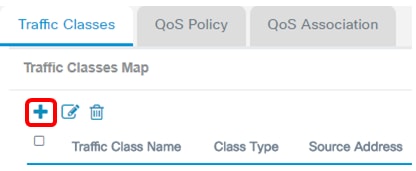

Étape 3. Cliquez sur le bouton pour ajouter une classe de trafic.

Note: Vous pouvez ajouter jusqu'à 50 cartes de classe.

Étape 4. Entrez un nom pour la carte de classe dans le champ Nom de classe de trafic. Le nom peut être une combinaison de lettres, de chiffres et de caractères spéciaux jusqu'à 31 caractères, sans espaces.

Note: Dans cet exemple, MACTraffic est entré.

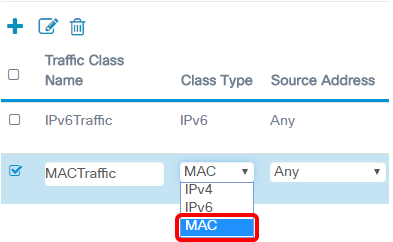

Étape 5. Choisissez MAC dans la liste déroulante Type de classe.

Note: Pour savoir comment configurer une carte de classe IPv4, cliquez ici. Pour la configuration de la carte de classe IPv6, cliquez ici.

Étape 6. Cliquez sur le bouton Plus....

Étape 7. Choisissez un protocole à rechercher par mot clé ou saisissez un ID de protocole. Les options sont les suivantes :

All Traffic : cette option autorise tout le trafic de n'importe quel protocole. Si cette option est sélectionnée, tous les autres champs ne seront pas disponibles. Passez à l'étape 13.
Select from List : cette option vous permet de choisir entre Apple Talk, ARP, IPv4, IPv6, IPX, NETBIOS ou PPPoE. Si cette option est sélectionnée, passez à l'étape 8.
Custom : cette option vous permet d'entrer un ID de protocole. L'ID de protocole est une norme attribuée par l'IANA (Internet Assigned Numbers Authority). Si cette option est choisie, passez à l'étape 9.

Note: Dans cet exemple, Select From List est sélectionné.

Étape 8. (Facultatif) Définissez le protocole qui doit être mis en correspondance. Les options de la liste déroulante sont les suivantes :

Apple Talk : cette option filtre les paquets Apple Talk.
ARP : cette option filtre les paquets ARP (Address Resolution Protocol).
IPv4 : cette option filtre les paquets IPv4.
IPv6 : cette option filtre les paquets IPv6.
IPX : cette option filtre le protocole IPX (Internetwork Packet Exchange).
NETBIOS — Cette option filtre les paquets de service du système d'entrée/sortie de base du réseau.
PPPoE : cette option filtre les paquets de protocole point à point sur Ethernet.

Note: Dans cet exemple, IPv6 est choisi.

Étape 9. (Facultatif) Entrez le numéro de protocole personnalisé dans le champ Protocole.

Note: Dans cet exemple, 3 est entré.

Étape 10. Sélectionnez une classe de service dans la liste déroulante Classe de service. Les options sont les suivantes :

Any : cette option considère tout port d'origine comme une correspondance. Si cette option est sélectionnée, passez à l'étape 13.
Défini par l'utilisateur : cette option vous permet d'entrer une valeur CoS spécifique.

Note: Dans cet exemple, Any est sélectionné.

Étape 11. Sélectionnez un réseau local virtuel (VLAN) dans la liste déroulante ID de VLAN. Les options sont les suivantes :

Any : cette option considère tout VLAN comme une correspondance. Si cette option est sélectionnée, passez à l'étape 13.
User Defined : cette option vous permet de faire correspondre un mot clé associé au port source qui est traduit en son numéro de port équivalent. Ces mots clés sont ftp, ftpdata, http, smtp, snmp, telnet, tftp et www.

Note: Dans cet exemple, User Defined est sélectionné.

Étape 12. (Facultatif) Entrez l'ID de VLAN dans le champ ID de VLAN.

Note: Dans cet exemple, 17 est entré.

Étape 13. Click OK.

Étape 14. Sélectionnez l'adresse source. L’adresse source d’un paquet nécessite une adresse MAC source d’un paquet pour correspondre à l’adresse MAC définie. Les options sont les suivantes :

Any : cette option permet à toute adresse IP source d'être une correspondance.
Single Address : cette option vous permet de spécifier l'adresse MAC source dans le champ Source Address.
Address/Mask : cette option vous permet de spécifier une plage d'adresses IP comme adresse IP source. Si cette option est sélectionnée, entrez l'adresse IP et le masque de sous-réseau correspondant de l'adresse IP.

Note: Dans cet exemple, Any est sélectionné.

Étape 15. Dans la liste déroulante Adresse de destination, sélectionnez l'adresse de destination qu'un paquet doit être considéré comme correspondant. Les options sont les suivantes :

Any : cette option traite toute adresse MAC de destination comme une correspondance.
Single Address : cette option vous permet de spécifier une adresse MAC de destination unique.
Adresse/Masque. — Cette option vous permet de spécifier une adresse IP et le masque de sous-réseau dans les champs Adresse de destination et Masque de destination.
