Dépannage des AP COS
Table des matières
Introduction
Ce document décrit certains des outils de dépannage disponibles pour les AP exécutant le système d'exploitation COS (Cheetah OS, Click OS, simplement Cisco AP OS).
Conditions préalables
Exigences
Aucune exigence spécifique n'est associée à ce document.
Composants utilisés
Ce document se concentre sur les AP COS comme les modèles AP des séries 2800, 3800, 1560 et 4800, ainsi que les nouveaux AP 11ax Catalyst 91xx.
Ce document se concentre sur de nombreuses fonctionnalités disponibles dans AireOS 8.8 et versions ultérieures. Cisco IOS® XE 16.12.2s et versions ultérieures.
Il peut y avoir des commentaires sur la disponibilité de certaines fonctionnalités dans les versions précédentes.
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est en ligne, assurez-vous de bien comprendre l’incidence possible des commandes.
Capturer les traces de paquets (traces de renifleur)
PCAP câblé sur le port AP
Il est possible de prendre un pcap sur le port Ethernet AP. Vous pouvez soit afficher le résultat en direct sur l'interface de ligne de commande (avec seulement des détails de paquet résumés) ou l'enregistrer en tant que pcap complet dans la mémoire flash de l'AP.
Le capuchon filaire capture tout ce qui se trouve sur le côté Ethernet (à la fois Rx/Tx) et le point de dérivation à l'intérieur du point d'accès est immédiatement avant que le paquet ne soit mis sur le câble.
Cependant, il ne capture que le trafic du plan CPU AP, ce qui signifie le trafic vers et depuis l'AP (AP DHCP, AP capwap control tunnel, ...) et n'affiche pas le trafic client.
Notez que la taille est très limitée (limite de taille maximale de 5 Mo), il peut donc être nécessaire de configurer des filtres pour capturer uniquement le trafic qui vous intéresse.
Assurez-vous d'arrêter la capture de trafic avec « no debug traffic wired ip capture » ou simplement « undebug all » avant d'essayer de la copier (sinon la copie ne se termine pas car les paquets sont toujours écrits).
Procédure
Étape 1. Démarrez le pcap ; sélectionnez le type de trafic avec « debug traffic wired ip capture » :
AP70DB.98E1.3DEC#debug traffic wired ip capture
% Writing packets to "/tmp/pcap/AP70DB.98E1.3DEC_capture.pcap0"
AP70DB.98E1.3DEC#reading from file /dev/click_wired_log, link-type EN10MB (Ethernet)
Étape 2. Attendez que le trafic circule, puis arrêtez la capture avec la commande « no debug traffic wired ip capture » ou simplement « undebug all » :
AP70DB.98E1.3DEC#no debug traffic wired ip capture
Étape 3. Copiez le fichier sur le serveur tftp/scp :
AP70DB.98E1.3DEC#copy pcap AP70DB.98E1.3DEC_capture.pcap0 tftp 192.168.1.100
###################################################################################################################################################################### 100.0%
AP70DB.98E1.3DEC#
Étape 4. Vous pouvez maintenant ouvrir le fichier dans wireshark. Le fichier est pcap0. Sélectionnez pcap pour qu'il s'associe automatiquement à wireshark.
Options de la commande
La commande debug traffic wired comporte plusieurs options qui peuvent vous aider à capturer un trafic spécifique :
APC4F7.D54C.E77C#debug traffic wired
<0-3> wired debug interface number
filter filter packets with tcpdump filter string
ip Enable wired ip traffic dump
tcp Enable wired tcp traffic dump
udp Enable wired udp traffic dum
Vous pouvez ajouter « verbose » à la fin de la commande debug pour voir le vidage hexadécimal du paquet. Sachez que cela peut submerger votre session CLI très rapidement si votre filtre n'est pas assez étroit.
PCAP câblé grâce à l'utilisation du filtre
Le format de filtre correspond au format de filtre de capture tcpdump.
| Exemple de filtre |
Description |
|
| Hôte |
« hôte 192.168.2.5 » |
Cette opération filtre la capture de paquets pour collecter uniquement les paquets qui arrivent ou arrivent de l’hôte 192.168.2.5. |
| « src host 192.168.2.5 » |
Cela filtre la capture de paquets pour collecter uniquement les paquets provenant de 192.168.2.5. |
|
| « dst host 192.168.2.5 » |
Cela filtre la capture de paquets pour collecter uniquement les paquets qui vont vers 192.168.2.5. |
|
| Port |
« port 443 » |
Cela filtre la capture de paquets pour collecter uniquement les paquets dont la source ou la destination est le port 443. |
| « port src 1055 » |
Il capture le trafic provenant du port 1055. |
|
| « dst port 443 » |
Il capture le trafic destiné au port 443. |
Voici un exemple où la sortie s'affiche sur la console mais également filtrée pour ne voir que les paquets de données CAPWAP :
APC4F7.D54C.E77C#debug traffic wired filter "port 5246"
APC4F7.D54C.E77C#reading from file /dev/click_wired_log, link-type EN10MB (Ethernet)
12:20:50.483125 IP APC4F7-D54C-E77C.lan.5264 > 192.168.1.15.5246: UDP, length 81
12:20:50.484361 IP 192.168.1.15.5246 > APC4F7-D54C-E77C.lan.5264: UDP, length 97
APC4F7.D54C.E77C#no debug traffic wired filter "port 5246"
APC4F7.D54C.E77C#Killed
APC4F7.D54C.E77C#
Exemple de résultat sur le fichier :
APC4F7.D54C.E77C#debug traffic wired filter "port 5246" capture
% Writing packets to "/tmp/pcap/APC4F7.D54C.E77C_capture.pcap0"
APC4F7.D54C.E77C#reading from file /dev/click_wired_log, link-type EN10MB (Ethernet)
APC4F7.D54C.E77C#no debug traffic wired filter "port 5246" capture
APC4F7.D54C.E77C#copy pcap APC4F7.D54C.E77C_capture.pcap0 tftp 192.168.1.100
###################################################################################################################################################################### 100.0%
APC4F7.D54C.E77C#

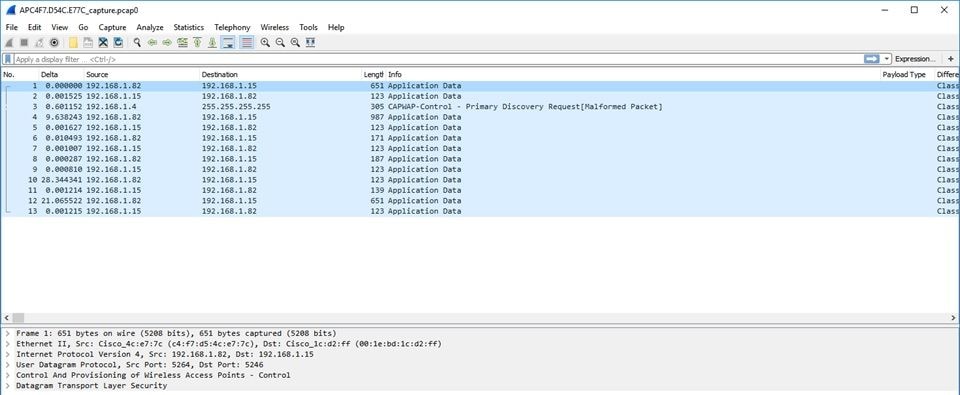

Pour ouvrir la capture sur wireshark :
Capture radio
Il est possible d'activer la capture de paquets sur le plan de contrôle de la radio. En raison de l'impact sur les performances, il n'est pas possible d'effectuer une capture sur le plan de données radio.
Cela signifie que le flux d'association du client (sondes, authentification, association, paquets eap, arp, dhcp ainsi que les paquets de contrôle ipv6, icmp et NDP) est visible, mais pas les données que le client transmet après le passage à l'état connecté.
Procédure
Étape 1. Ajoutez l'adresse MAC du client suivi. Plusieurs adresses MAC peuvent être ajoutées. Il est également possible d'exécuter la commande pour tous les clients, mais cela n'est pas recommandé.
config ap client-trace address add < client-mac> --- Per client debugging. Allows multiple macs.
config ap client-trace all-clients <enable | disable> -- All clients debugging. Not recommended.
Étape 2. Définissez un filtre pour enregistrer uniquement des protocoles spécifiques ou tous les protocoles pris en charge :
config ap client-trace filter <all|arp|assoc|auth|dhcp|eap|icmp|ipv6|ndp|probe> <enable|disable>
Étape 3. Choisissez d'afficher la sortie sur la console (de manière asynchrone) :
configure ap client-trace output console-log enable
Étape 4. Démarrez le suivi.
config ap client-trace start
Exemple :
AP0CD0.F894.46E4#show dot11 clients
Total dot11 clients: 1
Client MAC Slot ID WLAN ID AID WLAN Name RSSI Maxrate WGB
A8:DB:03:08:4C:4A 0 1 1 testewlcwlan -41 MCS92SS No
AP0CD0.F894.46E4#config ap client-trace address add A8:DB:03:08:4C:4A
AP0CD0.F894.46E4#config ap client-trace filter
all Trace ALL filters
arp Trace arp Packets
assoc Trace assoc Packets
auth Trace auth Packets
dhcp Trace dhcp Packets
eap Trace eap Packets
icmp Trace icmp Packets
ipv6 Trace IPv6 Packets
ndp Trace ndp Packets
probe Trace probe Packets
AP0CD0.F894.46E4#config ap client-trace filter all enable
AP0CD0.F894.46E4#configure ap client-trace output console-log enable
AP0CD0.F894.46E4#configure ap client-trace start
AP0CD0.F894.46E4#term mon
Pour arrêter la capture :
configure ap client-trace stop
configure ap client-trace clear
configure ap client-trace address clear
Vérifier
Vérifier le suivi client :
AP70DB.98E1.3DEC#show ap client-trace status
Client Trace Status : Started
Client Trace ALL Clients : disable
Client Trace Address : a8:db:03:08:4c:4a
Remote/Dump Client Trace Address : a8:db:03:08:4c:4a
Client Trace Filter : probe
Client Trace Filter : auth
Client Trace Filter : assoc
Client Trace Filter : eap
Client Trace Filter : dhcp
Client Trace Filter : dhcpv6
Client Trace Filter : icmp
Client Trace Filter : icmpv6
Client Trace Filter : ndp
Client Trace Filter : arp
Client Trace Output : eventbuf
Client Trace Output : console-log
Client Trace Output : dump
Client Trace Output : remote
Remote trace IP : 192.168.1.100
Remote trace dest port : 5688
NOTE - Only VIP packets are seen on remote if VIP is enabled
Dump packet length : 10
Client Trace Inline Monitor : disable
Client Trace Inline Monitor pkt-attach : disable
Exemple d'une connexion client réussie :
Les lettres entre crochets vous aident à comprendre où cette trame a été vue (E pour Ethernet, W pour Wireless, C pour le module Click lorsqu'il est interne au point d'accès) et dans quelle direction (Upload ou Download).
Voici un petit tableau de la signification de ces lettres :
U - paquet de liaison ascendante (du client)
D - paquet de liaison descendante (à cliquer)
W - Pilote de module sans fil
E - Pilote Ethernet de module
C - module Click
Remarque : À partir de la section 17.12.1, une lettre supplémentaire A a été ajoutée pour aider à vérifier si un paquet a été envoyé ou non par voie aérienne :
[D:W] partie permettant à aptrace de connaître les paquets de gestion/données transmis au pilote par kclick
[D:A] partie permettant à aptrace de connaître l'état d'achèvement des pqts de données/gestion correspondants lorsque le pkt est envoyé par liaison radio
Autres options
Afficher le journal de manière asynchrone :
Les journaux peuvent alors être consultés avec la commande : "show ap client-trace events mac xx:xx:xx:xx:xx" (ou remplacez le mac par "all")
AP0CD0.F894.46E4#show ap client-trace events mac a8:db:03:08:4c:4a
[*04/06/2020 10:11:54.287675] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v1> [U:W] DOT11_AUTHENTICATION : (.)
[*04/06/2020 10:11:54.288144] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_AUTHENTICATION : (.)
[*04/06/2020 10:11:54.289870] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] DOT11_ASSOC_REQUEST : (.)
[*04/06/2020 10:11:54.317341] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_ASSOC_RESPONSE : (.)
[*04/06/2020 10:11:54.341370] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] EAPOL_KEY.M1 : DescType 0x02 KeyInfo 0x008b
[*04/06/2020 10:11:54.374500] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] EAPOL_KEY.M2 : DescType 0x02 KeyInfo 0x010b
[*04/06/2020 10:11:54.377237] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] EAPOL_KEY.M3 : DescType 0x02 KeyInfo 0x13cb
[*04/06/2020 10:11:54.390255] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] EAPOL_KEY.M4 : DescType 0x02 KeyInfo 0x030b
[*04/06/2020 10:11:54.396855] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:11:54.416650] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:11:54.469089] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:11:54.469157] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:11:57.921877] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:11:57.921942] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:15:36.123119] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_DEAUTHENTICATION : (.)
[*04/06/2020 10:15:36.127731] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr1v0> [D:W] DOT11_DISASSOC : (.)
[*04/06/2020 10:17:24.128751] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_AUTHENTICATION : (.)
[*04/06/2020 10:17:24.128870] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v1> [U:W] DOT11_AUTHENTICATION : (.)
[*04/06/2020 10:17:24.129303] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_AUTHENTICATION : (.)
[*04/06/2020 10:17:24.133026] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_ASSOC_REQUEST : (.)
[*04/06/2020 10:17:24.136095] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_ASSOC_RESPONSE : (.)
[*04/06/2020 10:17:24.138732] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] EAPOL_KEY.M1 : DescType 0x02 KeyInfo 0x008b
[*04/06/2020 10:17:24.257295] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] EAPOL_KEY.M2 : DescType 0x02 KeyInfo 0x010b
[*04/06/2020 10:17:24.258105] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] EAPOL_KEY.M3 : DescType 0x02 KeyInfo 0x13cb
[*04/06/2020 10:17:24.278937] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] EAPOL_KEY.M4 : DescType 0x02 KeyInfo 0x030b
[*04/06/2020 10:17:24.287459] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:17:24.301344] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:17:24.327482] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:17:24.327517] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:17:24.430136] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_ACTION : (.)
[*04/06/2020 10:17:24.430202] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_ACTION : (.)
[*04/06/2020 10:19:08.075326] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [U:W] DOT11_PROBE_REQUEST : (.)
[*04/06/2020 10:19:08.075392] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v0> [D:W] DOT11_PROBE_RESPONSE : (.)
[*04/06/2020 10:19:08.075437] [AP0CD0.F894.46E4] [a8:db:03:08:4c:4a] <apr0v1> [U:W] DOT11_PROBE_REQUEST : (.)
Vider les paquets au format hexadécimal
Vous pouvez vider les paquets au format hexadécimal dans l'interface de ligne de commande :
configure ap client-trace output dump address add xx:xx:xx:xx:xx:xx
configure ap client-trace output dump enable x -> Enter the packet dump length value
Ensuite, vous pouvez nettoyer le vidage hexadécimal et l'enregistrer au format texte et l'importer dans wireshark :
Étant donné que la sortie peut être très volumineuse et que la sortie ne mentionne que le type de trame qui est vu et non aucun détail interne, il peut être plus efficace de rediriger la capture de paquets vers un ordinateur portable qui exécute une application de capture (telle que wireshark).
Activez la fonction de capture à distance pour envoyer les paquets au périphérique externe avec wireshark :
config ap client-trace output remote enable
La commande signifie que le point d'accès transfère chaque trame capturée par le filtre client-trace vers l'ordinateur portable à l'adresse 192.168.68.68 et utilise l'encapsulation PEEKREMOTE (tout comme les points d'accès en mode renifleur) sur le port 5000.
Une limitation est que l'ordinateur portable cible doit se trouver dans le même sous-réseau que l'AP sur lequel vous exécutez cette commande. Vous pouvez modifier le numéro de port pour prendre en compte les stratégies de sécurité en place sur votre réseau.

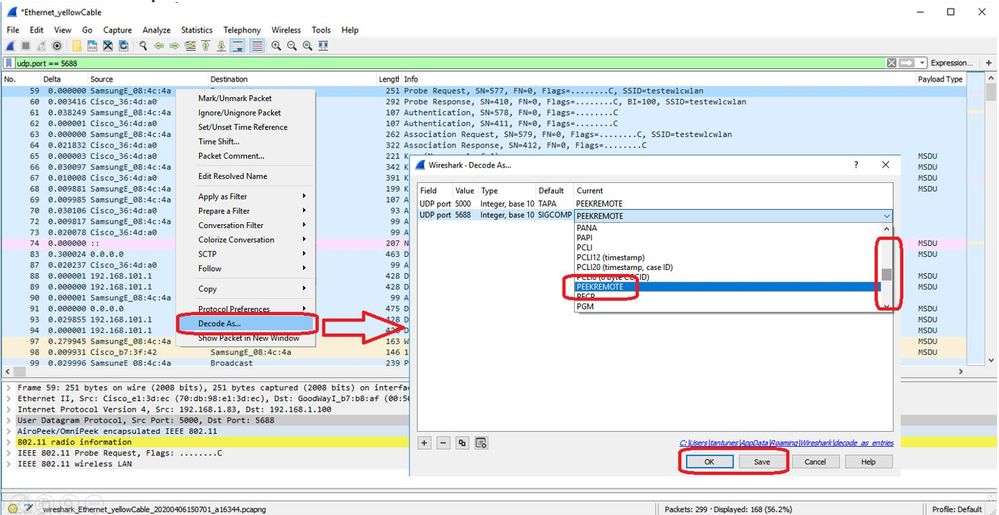

Une fois que vous avez reçu tous les paquets sur l'ordinateur portable qui exécute Wireshark, vous pouvez cliquer avec le bouton droit sur l'en-tête udp 5000 et choisir decode as et choisir PEEKREMOTE comme illustré dans cette figure :
Liste des bogues et des améliorations de cette fonctionnalité :
ID de bogue Cisco CSCvm09020
DNS n'est plus vu par la trace du client sur 8.8
ID de bogue Cisco CSCvm09015 le suivi client affiche de nombreux ICMP_other avec un numéro de séquence nul
ID de bogue Cisco CSCvm02676 AP COS client-trace ne capture pas les paquets webauth
ID de bogue Cisco CSCvm02613 Le résultat de la commande AP COS client-trace remote ne fonctionne pas
ID de bogue Cisco CSCvm00855 Les numéros SEQ du client-trace sont incohérents
Contrôlez la trace du client AP à partir du WLC 9800
Vous pouvez configurer plusieurs points d'accès pour effectuer un suivi de client radio et le déclencher à partir de
Étape 1. Configurez un profil de suivi AP qui définit le trafic à capturer
config term
wireless profile ap trace
filter all no filter probe output console-log
Étape 2 : ajout du profil de trace AP à un profil de jointure AP utilisé par les AP que vous ciblez
ap profile < ap join profile name>
trace
Assurez-vous que ce profil de jointure de point d'accès est appliqué à une balise de site qui est utilisée par vos points d'accès cibles
Étape 4 - Déclenchez le démarrage/l'arrêt
ap trace client start ap
client all/
ap trace client stop ap
client all/
ap trace client start site
client all/
ap trace client stop site
client all/
Commandes de vérification :
show wireless profile ap trace summary
show wireless profile ap trace detailed PROF_NAME detail
sh ap trace client summary
show ap trace unsupported-ap summaryBundle de débogage client sur l'AP
Plutôt que de collecter un débogage/capture radio, il peut être plus facile d'utiliser la fonctionnalité de groupe de débogage client si vous déboguez un ou plusieurs clients spécifiques.
Étape 1. Identifiez le client à dépanner.
9164#show dot11 clients
Total dot11 clients: 6
Client MAC Slot ID WLAN ID AID WLAN Name RSSI Maxrate is_wgb_wired is_
mld_sta
52:1E:34:C9:D6:F3 1 2 35 MySSID -62 M7 No
No
80:A9:97:2C:DC:6E 1 2 34 MySSID -47 MCS112SS No
No
E8:D8:D1:1F:71:F3 0 2 35 MySSID -62 M7 No
No
6A:E4:06:E7:AB:E1 1 2 33 MySSID -44 MCS112SS No
No
00:1D:63:70:AC:23 0 2 33 MySSID -56 M7 No
No
68:72:C3:FD:17:F5 0 2 34 MySSID -53 M15 No
No
Étape 2. Démarrez le débogage pour une ou plusieurs adresses MAC client
9164#debug client-bundle start debug 80:A9:97:2C:DC:6E
WORD
Par défaut, rien ne sera imprimé à l'écran. Vous pouvez activer terminal monitor et voir les débogages en cours d'impression en direct, mais sachez que cela rendra le terminal très difficile à utiliser. Il n'est pas nécessaire d'imprimer les débogages sur le terminal pour collecter le bundle.
Étape 3. Vous devez arrêter le bundle de débogage avant de pouvoir en télécharger le résultat :
debug client-bundle start debug 80:A9:97:2C:DC:6EÉtape 4. Téléchargez le bundle sur un serveur FTP ou SCP (pour rappel, le WLC peut agir comme serveur SCP)
9164#debug client-bundle upload tftp 192.168.129.29 80:a9:97:2c:dc:6e
2024-09-04 11:58:48 Creating client bundle, please wait...
2024-09-04 11:59:01 Client bundle file 9164-_client_bundle.17.15.1.6.20240904.115848.tgz created.
2024-09-04 11:59:01 TFTP uploading...
Successful file transfer:
9164_client_bundle.17.15.1.6.20240904.115848.tgz
9164#Le bundle TGZ contient 4 fichiers :
- 2 contenant les commandes show relatives aux radios et au client
- 1 à propos du débogage réel (qui est affiché sur le terminal si vous utilisez term mon)
- 1 contenant syslogs
Points d'accès Catalyst 91xx en mode renifleur
Les nouveaux Catalyst 9115, 9117, 9120 et 9130 peuvent être configurés en mode renifleur. La procédure est similaire aux modèles AP précédents.
Conseils de dépannage
MTU du chemin
Bien que la détection de MTU de chemin trouve le MTU optimal pour l'AP, il est possible de remplacer ces paramètres manuellement.
Sur le WLC AireOS 8.10.130, la commande config ap pmtu disable <ap/all> définit une MTU statique pour un ou tous les AP plutôt que de s'appuyer sur le mécanisme de découverte dynamique.
Pour activer les débogages au démarrage
Vous pouvez exécuter la commande config boot debug capwap pour activer les débogages capwap, DTLS et DHCP au prochain démarrage, avant même que le système d'exploitation ait démarré et que l'invite ne s'affiche.
Vous avez également "config boot debug memory xxxx" pour plusieurs débogages de mémoire.
Vous pouvez voir si les débogages de démarrage sont activés ou non au prochain redémarrage avec « show boot ».
Ils peuvent être désactivés en ajoutant le mot clé disable à la fin, par exemple « config boot debug capwap disable ».
Mécanisme d'économie de puissance
L'économie d'énergie d'un client donné peut être dépanné en exécutant
debug client trace <adresse mac>
Qualité de service des clients
Pour vérifier que les balises QoS sont appliquées, vous pouvez exécuter "debug capwap client qos".
Elle affiche la valeur UP des paquets pour les clients sans fil.
Il n'est pas filtrable mac à partir de 8.8 ; demande d'amélioration bogue Cisco IDCSCvm08899 .
labAP#debug capwap client qos [*08/20/2018 09:43:36.3171] chatter: set_qos_up :: SetQosPriority: bridged packet dst: 00:AE:FA:78:36:89 UP: 0 [*08/20/2018 09:43:45.0051] chatter: set_qos_up :: SetQosPriority: bridged packet dst: 00:AE:FA:78:36:89 UP: 0 [*08/20/2018 09:43:45.5463] chatter: set_qos_up :: SetQosPriority: bridged packet dst: 00:AE:FA:78:36:89 UP: 0 [*08/20/2018 09:43:46.5687] chatter: set_qos_up :: SetQosPriority: bridged packet dst: AC:81:12:C7:CD:35 UP: 5 [*08/20/2018 09:43:47.0982] chatter: set_qos_up :: SetQosPriority: bridged packet dst: AC:81:12:C7:CD:35 UP: 5
Vous pouvez également vérifier la table Qos UP à DSCP sur le point d'accès ainsi que la quantité totale de paquets marqués, mis en forme et abandonnés par Qos :
LabAP#show dot11 qos Qos Policy Maps (UPSTREAM) no policymap Qos Stats (UPSTREAM) total packets: 0 dropped packets: 0 marked packets: 0 shaped packets: 0 policed packets: 0 copied packets: 0 DSCP TO DOT1P (UPSTREAM) Default dscp2dot1p Table Value: [0]->0 [1]->2 [2]->10 [3]->18 [4]->26 [5]->34 [6]->46 [7]->48 Active dscp2dot1p Table Value: [0]->0 [1]->2 [2]->10 [3]->18 [4]->26 [5]->34 [6]->46 [7]->48 Qos Policy Maps (DOWNSTREAM) no policymap Qos Stats (DOWNSTREAM) total packets: 0 dropped packets: 0 marked packets: 0 shaped packets: 0 policed packets: 0 copied packets: 0 DSCP TO DOT1P (DOWNSTREAM) Default dscp2dot1p Table Value: [0]->0 [1]->-1 [2]->1 [3]->-1 [4]->1 [5]->-1 [6]->1 [7]->-1 [8]->-1 [9]->-1 [10]->2 [11]->-1 [12]->2 [13]->-1 [14]->2 [15]->-1 [16]->-1 [17]->-1 [18]->3 [19]->-1 [20]->3 [21]->-1 [22]->3 [23]->-1 [24]->-1 [25]->-1 [26]->4 [27]->-1 [28]->-1 [29]->-1 [30]->-1 [31]->-1 [32]->-1 [33]->-1 [34]->5 [35]->-1 [36]->-1 [37]->-1 [38]->-1 [39]->-1 [40]->-1 [41]->-1 [42]->-1 [43]->-1 [44]->-1 [45]->-1 [46]->6 [47]->-1 [48]->7 [49]->-1 [50]->-1 [51]->-1 [52]->-1 [53]->-1 [54]->-1 [55]->-1 [56]->7 [57]->-1 [58]->-1 [59]->-1 [60]->-1 [61]->-1 [62]->-1 [63]->-1 Active dscp2dot1p Table Value: [0]->0 [1]->-1 [2]->1 [3]->-1 [4]->1 [5]->-1 [6]->1 [7]->-1 [8]->-1 [9]->-1 [10]->2 [11]->-1 [12]->2 [13]->-1 [14]->2 [15]->-1 [16]->-1 [17]->-1 [18]->3 [19]->-1 [20]->3 [21]->-1 [22]->3 [23]->-1 [24]->-1 [25]->-1 [26]->4 [27]->-1 [28]->-1 [29]->-1 [30]->-1 [31]->-1 [32]->-1 [33]->-1 [34]->5 [35]->-1 [36]->-1 [37]->-1 [38]->-1 [39]->-1 [40]->-1 [41]->-1 [42]->-1 [43]->-1 [44]->-1 [45]->-1 [46]->6 [47]->-1 [48]->7 [49]->-1 [50]->-1 [51]->-1 [52]->-1 [53]->-1 [54]->-1 [55]->-1 [56]->7 [57]->-1 [58]->-1 [59]->-1 [60]->-1 [61]->-1 [62]->-1 [63]->-1 LabAP#
Lorsque des stratégies Qos sont définies sur le WLC et téléchargées sur le point d'accès Flexconnect, vous pouvez les vérifier avec :
AP780C-F085-49E6#show policy-map
2 policymaps
Policy Map BWLimitAAAClients type:qos client:default
Class BWLimitAAAClients_AVC_UI_CLASS
drop
Class BWLimitAAAClients_ADV_UI_CLASS
set dscp af41 (34)
Class class-default
police rate 5000000 bps (625000Bytes/s)
conform-action
exceed-action
Policy Map platinum-up type:qos client:default
Class cm-dscp-set1-for-up-4
set dscp af41 (34)
Class cm-dscp-set2-for-up-4
set dscp af41 (34)
Class cm-dscp-for-up-5
set dscp af41 (34)
Class cm-dscp-for-up-6
set dscp ef (46)
Class cm-dscp-for-up-7
set dscp ef (46)
Class class-default
no actions
En cas de limitation du débit de QoS :
AP780C-F085-49E6#show rate-limit client
Config:
mac vap rt_rate_out rt_rate_in rt_burst_out rt_burst_in nrt_rate_out nrt_rate_in nrt_burst_out nrt_burst_in
A8:DB:03:6F:7A:46 2 0 0 0 0 0 0 0 0
Statistics:
name up down
Unshaped 0 0
Client RT pass 0 0
Client NRT pass 0 0
Client RT drops 0 0
Client NRT drops 0 38621
9 54922 0
analyse hors canal
Le débogage de l'analyse hors canal du point d'accès peut être utile lors du dépannage de la détection de voyous (pour valider si et quand le point d'accès va sur un canal spécifique pour effectuer une analyse), mais peut également être utile dans le dépannage vidéo où un flux en temps réel sensible obtient des interruptions constantes si la fonctionnalité « off channel scan defer » n'est pas utilisée.
debug rrm off-channel defer
debug rrm off-chanel dbg (starting 17.8.1) debug rrm off-channel schedule
debug rrm off-channel voice (starting 17.8.1)
debug rrm schedule (starting 17.8.1, debug NDP packet tx) show trace dot_11 channel enable
[*06/11/2020 09:45:38.9530] wcp/rrm_userspace_0/rrm_schedule :: RRMSchedule process_int_duration_timer_local rrm_is_msmt_schedule_local passive scan on channel 5 bandwidth 20MHz
[*06/11/2020 09:45:39.0550] noise measurement channel 5 noise 89
[*06/11/2020 09:45:43.5490] wcp/rrm_userspace_1/rrm_schedule :: RRMSchedule process_int_duration_timer_local rrm_is_msmt_schedule_local passive scan on channel 140 bandwidth 20MHz
[*06/11/2020 09:45:43.6570] noise measurement channel 140 noise 97
Connectivité client
Il est possible de répertorier les clients qui ont été désauthentifiés par le point d'accès avec le dernier horodatage d'événement :
LabAP#show dot11 clients deauth
timestamp mac vap reason_code
Mon Aug 20 09:50:59 2018 AC:BC:32:A4:2C:D3 9 4
Mon Aug 20 09:52:14 2018 00:AE:FA:78:36:89 9 4
Mon Aug 20 10:31:54 2018 00:AE:FA:78:36:89 9 4
Dans le résultat précédent, le code de raison est le code de raison de désauthentification comme détaillé dans ce lien :
Le vap fait référence à l'identificateur du WLAN à l'intérieur du point d'accès (qui est différent de l'ID WLAN sur le WLC !!!).
Vous pouvez le croiser avec d'autres sorties détaillées par la suite qui mentionne toujours la vap des clients associés.
Vous pouvez voir la liste des ID de VAP avec "show controllers Dot11Radio 0/1 wlan".
Lorsque les clients sont toujours associés, vous pouvez obtenir des détails sur leur connexion avec :
LabAP#show dot11 clients
Total dot11 clients: 1
Client MAC Slot ID WLAN ID AID WLAN Name RSSI Maxrate WGB
00:AE:FA:78:36:89 1 10 1 TestSSID -25 MCS82SS No
Vous pouvez obtenir beaucoup plus de détails sur l'entrée client avec :
LabAP#show client summ
Radio Driver client Summary:
==============================
wifi0
[*08/20/2018 11:54:59.5340]
[*08/20/2018 11:54:59.5340] Total STA List Count 0
[*08/20/2018 11:54:59.5340] | NO| MAC|STATE|
[*08/20/2018 11:54:59.5340] -----------------------------
wifi1
[*08/20/2018 11:54:59.5357]
[*08/20/2018 11:54:59.5357] Total STA List Count 1
[*08/20/2018 11:54:59.5357] | NO| MAC|STATE|
[*08/20/2018 11:54:59.5357] -----------------------------
[*08/20/2018 11:54:59.5357] | 1| 0:ffffffae:fffffffa:78:36:ffffff89| 8|
Radio Driver Client AID List:
==============================
wifi0
[*08/20/2018 11:54:59.5415]
[*08/20/2018 11:54:59.5415] Total STA-ID List Count 0
[*08/20/2018 11:54:59.5415] | NO| MAC|STA-ID|
[*08/20/2018 11:54:59.5415] ------------------------------
wifi1
[*08/20/2018 11:54:59.5431]
[*08/20/2018 11:54:59.5431] Total STA-ID List Count 1
[*08/20/2018 11:54:59.5431] | NO| MAC|STA-ID|
[*08/20/2018 11:54:59.5432] ------------------------------
[*08/20/2018 11:54:59.5432] | 1| 0:ffffffae:fffffffa:78:36:ffffff89| 6|
WCP client Summary:
=====================
mac radio vap aid state encr Maxrate is_wgb_wired wgb_mac_addr
00:AE:FA:78:36:89 1 9 1 FWD AES_CCM128 MCS82SS false 00:00:00:00:00:00
NSS client Summary:
=====================
Current Count: 3
| MAC | OPAQUE |PRI POL|VLAN|BR|TN|QCF|BSS|RADID|MYMAC|
|F8:0B:CB:E4:7F:41|00000000| 3| 0| 1| 1| 0| 2| 3| 1|
|F8:0B:CB:E4:7F:40|00000000| 3| 0| 1| 1| 0| 2| 3| 1|
|00:AE:FA:78:36:89|00000003| 1| 0| 1| 1| 0| 9| 1| 0|
Datapath IPv4 client Summary:
===============================
id vap port node tunnel mac seen_ip hashed_ip sniff_ago confirm_ago
00:AE:FA:78:36:89 9 apr1v9 192.0.2.13 - 00:AE:FA:78:36:89 192.168.68.209 10.228.153.45 5.990000 5.980000
Datapath IPv6 client Summary:
===============================
client mac seen_ip6 age scope port
1 00:AE:FA:78:36:89 fe80::2ae:faff:fe78:3689 61 link-local apr1v9
Wired client Summary:
=======================
mac port state local_client detect_ago associated_ago tx_pkts tx_bytes rx_pkts rx_bytes
Vous pouvez forcer la déconnexion d'un client spécifique avec :
test dot11 client deauthenticate Les compteurs de trafic peuvent être obtenus par client avec :
LabAP#show client statistics wireless 00:AE:FA:78:36:89 Client MAC address: 00:AE:FA:78:36:89 Tx Packets : 621 Tx Management Packets : 6 Tx Control Packets : 153 Tx Data Packets : 462 Tx Data Bytes : 145899 Tx Unicast Data Packets : 600 Rx Packets : 2910 Rx Management Packets : 13 Rx Control Packets : 943 Rx Data Packets : 1954 Rx Data Bytes : 145699 LabAP#
Plus sur le plan radio, beaucoup d'informations peuvent être obtenues dans le "show controllers". Lorsque vous ajoutez l'adresse MAC du client, les débits de données pris en charge, les débits de données actuels, les capacités PHY ainsi que le nombre de tentatives et d'échecs de transmission s'affichent :
LabAP#show controllers dot11Radio 0 client 00:AE:FA:78:36:89
mac radio vap aid state encr Maxrate is_wgb_wired wgb_mac_addr
00:AE:FA:78:36:89 0 9 1 FWD AES_CCM128 M15 false 00:00:00:00:00:00
Configured rates for client 00:AE:FA:78:36:89
Legacy Rates(Mbps): 11
HT Rates(MCS):M0 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12 M13 M14 M15
VHT Rates: 1SS:M0-7 2SS:M0-7
HT:yes VHT:yes HE:no 40MHz:no 80MHz:no 80+80MHz:no 160MHz:no
11w:no MFP:no 11h:no encrypt_polocy: 4
_wmm_enabled:yes qos_capable:yes WME(11e):no WMM_MIXED_MODE:no
short_preamble:yes short_slot_time:no short_hdr:yes SM_dyn:yes
short_GI_20M:yes short_GI_40M:no short_GI_80M:yes LDPC:yes AMSDU:yes AMSDU_long:no
su_mimo_capable:yes mu_mimo_capable:no is_wgb_wired:no is_wgb:no
Additional info for client 00:AE:FA:78:36:89
RSSI: -90
PS : Legacy (Sleeping)
Tx Rate: 0 Kbps
Rx Rate: 117000 Kbps
VHT_TXMAP: 0
CCX Ver: 4
Statistics for client 00:AE:FA:78:36:89
mac intf TxData TxMgmt TxUC TxBytes TxFail TxDcrd TxCumRetries RxData RxMgmt RxBytes RxErr TxRt RxRt idle_counter stats_ago expiration
00:AE:FA:78:36:89 apr0v9 8 1 6 1038 1 0 0 31 1 1599 0 0 117000 290 13.952000 0
Per TID packet statistics for client 00:AE:FA:78:36:89
Priority Rx Pkts Tx Pkts Rx(last 5 s) Tx (last 5 s) QID Tx Drops Tx Cur Qlimit
0 899 460 1 1 144 0 0 1024
1 0 0 0 0 145 0 0 1024
2 0 0 0 0 146 0 0 1024
3 59 0 0 0 147 0 0 1024
4 0 0 0 0 148 0 0 1024
5 0 0 0 0 149 0 0 1024
6 0 0 0 0 150 0 0 1024
7 0 0 0 0 151 0 0 1024
Legacy Rate Statistics:
(Mbps : Rx, Tx, Tx-Retries)
11 Mbps : 2, 0, 0
6 Mbps : 0, 9, 0
HT/VHT Rate Statistics:
(Rate/SS/Width : Rx, Rx-Ampdu, Tx, Tx-Ampdu, Tx-Retries)
0/1/20 : 4, 4, 0, 0, 0
6/2/20 : 4, 4, 0, 0, 0
7/2/20 : 5, 5, 0, 0, 0
webauth done:
false
Afin de suivre constamment un débit de données client et/ou une valeur RSSI, vous pouvez exécuter "debug dot11 client rate address <mac> " et cela consigne ces informations toutes les secondes :
LabAP#debug dot11 client rate address 00:AE:FA:78:36:89 [*08/20/2018 14:17:28.0928] MAC Tx-Pkts Rx-Pkts Tx-Rate Rx-Rate RSSI SNR Tx-Retries [*08/20/2018 14:17:28.0928] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:29.0931] 00:AE:FA:78:36:89 7 18 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:30.0934] 00:AE:FA:78:36:89 3 18 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:31.0937] 00:AE:FA:78:36:89 2 20 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:32.0939] 00:AE:FA:78:36:89 2 20 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:33.0942] 00:AE:FA:78:36:89 2 21 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:34.0988] 00:AE:FA:78:36:89 1 4 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:35.0990] 00:AE:FA:78:36:89 9 23 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:36.0993] 00:AE:FA:78:36:89 3 7 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:37.0996] 00:AE:FA:78:36:89 2 6 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:38.0999] 00:AE:FA:78:36:89 2 14 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:39.1002] 00:AE:FA:78:36:89 2 10 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:40.1004] 00:AE:FA:78:36:89 1 6 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:41.1007] 00:AE:FA:78:36:89 9 20 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:42.1010] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:43.1013] 00:AE:FA:78:36:89 2 8 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:44.1015] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:45.1018] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:46.1021] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:47.1024] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:48.1026] 00:AE:FA:78:36:89 7 15 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:49.1029] 00:AE:FA:78:36:89 0 6 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:50.1032] 00:AE:FA:78:36:89 0 0 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:51.1035] 00:AE:FA:78:36:89 1 7 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:52.1037] 00:AE:FA:78:36:89 0 17 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:53.1040] 00:AE:FA:78:36:89 1 19 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:54.1043] 00:AE:FA:78:36:89 2 17 12 a8.2-2s -46 52 0 [*08/20/2018 14:17:55.1046] 00:AE:FA:78:36:89 2 22 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:56.1048] 00:AE:FA:78:36:89 1 18 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:57.1053] 00:AE:FA:78:36:89 2 18 12 a8.2-2s -45 53 0 [*08/20/2018 14:17:58.1055] 00:AE:FA:78:36:89 12 37 12 a8.2-2s -45 53 0
Dans cette sortie, les compteurs de paquets Tx et Rx sont des paquets transmis dans le deuxième intervalle depuis sa dernière impression, la même chose pour les Tx Retries. Cependant, le RSSI, le SNR et le débit de données sont les valeurs du dernier paquet de cet intervalle (et non une moyenne pour tous les paquets de cet intervalle).
Scénarios Flexconnect
Vous pouvez vérifier quelles listes de contrôle d’accès sont actuellement appliquées à un client dans un scénario de pré-authentification (CWA par exemple) ou de post-authentification :
AP#show client access-lists pre-auth all f48c.507a.b9ad Pre-Auth URL ACLs for Client: F4:8C:50:7A:B9:AD IPv4 ACL: IPv6 ACL: ACTION URL-LIST Resolved IPs for Client: F4:8C:50:7A:B9:AD HIT-COUNT URL ACTION IP-LIST REDIRECT rule 0: allow true and ip proto 17 and src port 53 rule 1: allow true and ip proto 17 and dst port 53 rule 2: allow true and src 10.48.39.161mask 255.255.255.255 rule 3: allow true and dst 10.48.39.161mask 255.255.255.255 rule 4: deny true No IPv6 ACL found AP#show client access-lists post-auth all f48c.507a.b9ad Post-Auth URL ACLs for Client: F4:8C:50:7A:B9:AD IPv4 ACL: IPv6 ACL: ACTION URL-LIST Resolved IPs for Client: F4:8C:50:7A:B9:AD HIT-COUNT URL ACTION IP-LIST post-auth rule 0: deny true and dst 192.0.0.0mask 255.0.0.0 rule 1: deny true and src 192.0.0.0mask 255.0.0.0 rule 2: allow true No IPv6 ACL found
Vous pouvez voir les compteurs d'accès sur les ACL Flexconnect en activant debug flexconnect access-list counter client <client MAC>
Les exécutions suivantes de la commande show client access-list pre-auth/post-auth all <MAC> ajoutent ensuite des compteurs d'accès pour chaque entrée de liste de contrôle d'accès. Cela fonctionne pour tous les types de listes de contrôle d'accès flexibles à partir de Cisco IOS® XE 17.13. Dans les versions antérieures, les mêmes commandes existent, mais seuls les ACL VLAN ont leurs compteurs d'accès mis à jour.
Vous pouvez réinitialiser les compteurs d’accès de la liste de contrôle d’accès avec clear counters access-list client <mac>
AP Filesystem
Les points d'accès COS ne permettent pas de répertorier tout le contenu du système de fichiers comme sur les plates-formes Unix.
La commande "show filesystems" donne un détail de l'utilisation et de la distribution de l'espace sur la partition actuelle :
2802#show filesystems Filesystem Size Used Available Use% Mounted on /dev/ubivol/storage 57.5M 364.0K 54.1M 1% /storage 2802#
La commande "show flash" répertorie les fichiers principaux sur la mémoire flash AP. Vous pouvez également ajouter le mot-clé syslog ou core pour répertorier ces dossiers spécifiques.
ap_2802#show flash Directory of /storage/ total 84 -rw-r--r-- 1 root root 0 May 21 2018 1111 -rw-r--r-- 1 root root 6 Apr 15 11:09 BOOT_COUNT -rw-r--r-- 1 root root 6 Apr 15 11:09 BOOT_COUNT.reserve -rw-r--r-- 1 root root 29 Apr 15 11:09 RELOADED_AT_UTC drwxr-xr-x 2 root root 160 Mar 27 13:53 ap-images drwxr-xr-x 4 5 root 2016 Apr 15 11:10 application -rw-r--r-- 1 root root 6383 Apr 26 09:32 base_capwap_cfg_info -rw-r--r-- 1 root root 20 Apr 26 10:31 bigacl -rw-r--r-- 1 root root 1230 Mar 27 13:53 bootloader.log -rw-r--r-- 1 root root 5 Apr 26 09:29 bootloader_verify.shadow -rw-r--r-- 1 root root 18 Jun 30 2017 config -rw-r--r-- 1 root root 8116 Apr 26 09:32 config.flex -rw-r--r-- 1 root root 21 Apr 26 09:32 config.flex.mgroup -rw-r--r-- 1 root root 0 Apr 15 11:09 config.local -rw-r--r-- 1 root root 0 Jul 26 2018 config.mesh.dhcp -rw-r--r-- 1 root root 180 Apr 15 11:10 config.mobexp -rw-r--r-- 1 root root 0 Jun 5 2018 config.oeap -rw-r--r-- 1 root root 2253 Apr 26 09:43 config.wireless drwxr-xr-x 2 root root 160 Jun 30 2017 cores drwxr-xr-x 2 root root 320 Jun 30 2017 dropbear drwxr-xr-x 2 root root 160 Jun 30 2017 images -rw-r--r-- 1 root root 222 Jan 2 2000 last_good_uplink_config drwxr-xr-x 2 root root 160 Jun 30 2017 lists -rw-r--r-- 1 root root 215 Apr 16 11:01 part1_info.ver -rw-r--r-- 1 root root 215 Apr 26 09:29 part2_info.ver -rw-r--r-- 1 root root 4096 Apr 26 09:36 random_seed -rw-r--r-- 1 root root 3 Jun 30 2017 rxtx_mode -rw-r--r-- 1 root root 64 Apr 15 11:11 sensord_CSPRNG0 -rw-r--r-- 1 root root 64 Apr 15 11:11 sensord_CSPRNG1 drwxr-xr-x 3 support root 224 Jun 30 2017 support drwxr-xr-x 2 root root 2176 Apr 15 11:10 syslogs --------------------------------------------------------------------------- Filesystem Size Used Available Use% Mounted on flash 57.5M 372.0K 54.1M 1% /storage
Stocker et envoyer des syslogs
Le dossier syslog stocke la sortie syslog des redémarrages précédents. La commande « show log » affiche uniquement syslog depuis le dernier redémarrage.
À chaque cycle de redémarrage, les journaux système sont écrits sur des fichiers incrémentiels.
artaki# show flash syslogs Directory of /storage/syslogs/ total 128 -rw-r--r-- 1 root root 11963 Jul 6 15:23 1 -rw-r--r-- 1 root root 20406 Jan 1 2000 1.0 -rw-r--r-- 1 root root 313 Jul 6 15:23 1.last_write -rw-r--r-- 1 root root 20364 Jan 1 2000 1.start -rw-r--r-- 1 root root 33 Jul 6 15:23 1.watchdog_status -rw-r--r-- 1 root root 19788 Jul 6 16:46 2 -rw-r--r-- 1 root root 20481 Jul 6 15:23 2.0 -rw-r--r-- 1 root root 313 Jul 6 16:46 2.last_write -rw-r--r-- 1 root root 20422 Jul 6 15:23 2.start --------------------------------------------------------------------------- Filesystem Size Used Available Use% Mounted on flash 57.6M 88.0K 54.5M 0% /storage artaki# show flash cores Directory of /storage/cores/ total 0 --------------------------------------------------------------------------- Filesystem Size Used Available Use% Mounted on flash 57.6M 88.0K 54.5M 0% /storage
La première sortie après le démarrage initial est le fichier 1.0 et un fichier 1.1 est créé si 1.0 devient trop long. Après le redémarrage, un nouveau fichier 2.0 est créé, etc.
À partir du WLC, vous pouvez configurer la destination Syslog si vous voulez que vos AP envoient leurs messages syslog unicast à un serveur spécifique.
Par défaut, les AP envoient leurs syslog à une adresse de diffusion qui peut provoquer une tempête de diffusion, alors assurez-vous de configurer un serveur syslog.
Le point d'accès envoie par défaut via syslog tout ce qui est imprimé sur la sortie de sa console.
Sur le contrôleur 9800, vous pouvez modifier ces paramètres dans le profil Configuration -> AP Join, sous Management.
Vous pouvez modifier la valeur de déroutement de journal pour envoyer également des débogages via syslog. Vous pouvez ensuite activer les débogages sur l'interface de ligne de commande de l'AP et les résultats de ceux-ci sont envoyés via des messages syslog à votre serveur configuré .
En raison de l'ID de bogue Cisco CSCvu75017 , c'est seulement quand vous définissez l'utilitaire syslog sur KERN (la valeur par défaut) que l'AP envoie des messages syslog.
Si vous dépannez des problèmes où un AP peut perdre la connectivité réseau (ou sur un WGB par exemple), syslog n'est pas aussi fiable qu'aucun message n'est envoyé si l'AP perd sa connectivité de liaison ascendante.
Par conséquent, l'utilisation des fichiers syslog stockés dans la mémoire flash est un excellent moyen de déboguer et de stocker la sortie sur l'AP lui-même, puis de la télécharger périodiquement par la suite.
Offre groupée de support AP
Certaines informations de diagnostic de différents types, généralement collectées, peuvent être mises à disposition dans un seul bundle que vous pouvez télécharger à partir des points d'accès.
Les informations de diagnostic que vous pouvez inclure dans l'offre groupée sont les suivantes :
- AP show tech
- Syslog AP
- AP Capwapd Brain logs
- Journaux de démarrage et de messages AP
- Fichiers AP Coredump
Pour obtenir le bundle de support AP, vous pouvez accéder à l'interface de ligne de commande AP et entrer la commande "copy support-bundle tftp: x.x.x.x".
Après cela, vous pouvez vérifier le fichier nommé avec le nom AP ajouté avec le support.apversion.date.time.tgz comme montré par la suite :
Lorsque vous "untar" le fichier, vous pouvez afficher les différents fichiers collectés :
Collecter les fichiers principaux AP à distance
Pour collecter les fichiers de base AP à distance, veuillez activer le core dump pour être inclus dans le bundle de support, puis télécharger le bundle de support à partir de l'AP, ou envoyer directement au serveur tftp. Les exemples suivants utilisent le serveur TFTP 192.168.1.100.
ILC AireOS
Interface graphique AireOS
CLI Cisco IOS®
eWLC-9800-01(config)#ap profile TiagoOffice
eWLC-9800-01(config-ap-profile)#core-dump tftp-server 192.168.1.100 file apCores uncompress
Interface graphique utilisateur Cisco IOS®
À partir de Cisco IOS® XE 17.3.1, vous disposez d'un onglet Support Bundle et pouvez télécharger AP SB à partir de l'interface graphique WLC.
Tout ce qu'il fait est d'exécuter la commande «copy support-bundle» sur l'AP et l'envoie via SCP au WLC (parce que WLC peut être un serveur SCP).
Vous pouvez ensuite le télécharger à partir de votre navigateur :
Cela signifie que vous pouvez faire manuellement la même astuce dans les versions d'eWLC antérieures à 17.3.1 :
Copiez le bundle de support de l'AP via SCP vers l'IP eWLC si vous n'avez pas de serveur TFTP accessible à l'AP.
Le eWLC est généralement accessible via SSH à partir de l'AP, c'est donc une bonne astuce pour les versions antérieures à 17.3.
Étape 1. Activer SSH sur 9800 v17.2.1
Étape 2. Activer SCP sur Cisco IOS® XE v17.2.1
Cet exemple montre comment configurer la fonctionnalité côté serveur de SCP. Cet exemple utilise un nom d'utilisateur et un mot de passe définis localement :
Étape 3. Utilisez la commande «copy support-bundle» et nous devons spécifier le nom de fichier à créer dans le serveur SCP.
Conseil : vous pouvez exécuter la commande une fois pour obtenir un nom de fichier significatif, puis copier/coller ce nom de fichier dans la commande :
Étape 4. Ensuite, vous pouvez aller dans l'interface graphique utilisateur d'eWLC et obtenir le fichier sous : Administration > Management > File Manager :
IoT et Bluetooth
Les journaux du serveur gRPC peuvent être vérifiés sur l'AP avec :
AP# show grpc server log
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] spaces conn url 10.22.243.33:8000"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] entering stopDNAspacesTmpTokenRoutine"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] exiting stopDNAspacesTmpTokenRoutine"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] entering startDNAspacesTmpTokenRoutine"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] launching token request cycle"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] exiting startDNAspacesTmpTokenRoutine"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] spaces token expiration time 2020-04-02 01:36:52 +0000 UTC"
time="2020-04-01T01:36:52Z" level=info msg=" Calling startDNASpacesConn routine "
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] Receive Success status"
time="2020-04-01T01:36:52Z" level=info msg="[DNAS] Connection not in ready state sleeping for 10 seconds"
time="2020-04-01T01:37:02Z" level=info msg="[DNAS] Setup Stream for the gRPC connection"
time="2020-04-01T01:37:02Z" level=info msg="[DNAS] Connect RPC Succeeded."
time="2020-04-01T01:37:02Z" level=info msg="[DNAS] RX routine got enabled "
time="2020-04-01T01:37:02Z" level=info msg="[DNAS] TX routine got enabled "
La connectivité au connecteur Cisco DNA Spaces peut être vérifiée à l'aide de :
AP# show cloud connector key access
Token Valid : Yes
Token Stats :
Number of Attempts : 44
Number of Failures : 27
Last Failure on : 2020-03-28 02:02:15.649556818 +0000 UTC m=+5753.097022576
Last Failure reason : curl: SSL connect error
Last Success on : 2020-04-01 00:48:37.313511596 +0000 UTC m=+346934.760976625
Expiration time : 2020-04-02 00:48:37 +0000 UTC
Connection Retry Interval : 30
AP# show cloud connector connection detail
Connection State : READY
Connection Url : 10.22.243.33:8000
Certificate Available : true
Controller Ip : 10.22.243.31
Stream Setup Interval : 30
Keepalive Interval : 30
Last Keepalive Rcvd On : 2020-04-01 00:32:47.891433113 +0000 UTC m=+345985.338898246
Number of Dials : 2
Number of Tx Pkts : 2788175
Number of Rx Pkts : 11341
Number of Dropped Pkts : 0
Number of Rx Keepalive : 11341
Number of Tx Keepalive : 11341
Number of Rx Cfg Request : 0
Number of Tx AP Cfg Resp : 0
Number of Tx APP Cfg Resp : 0
Number of Tx APP state pkts : 5
Number of Tx APP data pkts : 2776829
Pour afficher la configuration de diffusion BLE actuelle du point d’accès :
AP# show controllers ioTRadio ble 0 broadcast
BLE Profile Config
-------------------
Active profile : v-iBeacon
Profile 0 (iBeacon)
UUID : 00001000000000000000000000000000
Interval (ms) : 100
Power (dBm) : -21
Advertised Power (dBm) : -65
Minor : 0
Major : 0
TxPower byte : bfbfbfbfbfbfbfbfbfbfbfbfbf
Profile 1 (Eddystone UID)
Namespace (hex) : 0000000000005446089c
Instance-ID (hex) : 7f0000001f00
Profile 2 (Eddystone URL)
URL : http://www.
Pour afficher les résultats analysés :
AP# show controllers ioTRadio ble 0 scan brief
Profile MAC RSSI(-dBm) RSSI@1meter(-dBm) Last-heard
Unknown 3C:1D:AF:62:EC:EC 88 0 0000D:00H:00M:01S
iBeacon 18:04:ED:04:1C:5F 86 65 0000D:00H:00M:01S
Unknown 18:04:ED:04:1C:5F 78 65 0000D:00H:00M:01S
Unknown 04:45:E5:28:8E:E7 85 65 0000D:00H:00M:01S
Unknown 2D:97:FA:0F:92:9A 91 65 0000D:00H:00M:01S
iBeacon E0:7D:EA:16:35:35 68 65 0000D:00H:00M:01S
Unknown E0:7D:EA:16:35:35 68 65 0000D:00H:00M:01S
iBeacon 04:EE:03:53:74:22 45 256 0000D:00H:00M:01S
Unknown 04:EE:03:53:74:22 45 256 0000D:00H:00M:01S
04:EE:03:53:6A:3A 72 N/A 0000D:00H:00M:01S
Unknown 04:EE:03:53:6A:3A 72 65 0000D:00H:00M:01S
iBeacon E0:7D:EA:16:35:35 68 65 0000D:00H:00M:01S
Unknown E0:7D:EA:16:35:35 67 65 0000D:00H:00M:01S
iBeacon 04:EE:03:53:74:22 60 256 0000D:00H:00M:01S
Unknown 04:EE:03:53:74:22 60 256 0000D:00H:00M:01S
Eddystone URL 04:EE:03:53:6A:3A 72 N/A 0000D:00H:00M:01S
Lorsque l'AP agit en mode de passerelle BLE avancé où une application est déployée, vous pouvez vérifier l'état de l'application IoX avec :
AP#show iox applications
Total Number of Apps : 1
--------------------------
App Name : cisco_dnas_ble_iox_app
App Ip : 192.168.11.2
App State : RUNNING
App Token : 02fb3e98-ac02-4356-95ba-c43e8a1f4217
App Protocol : ble
App Grpc Connection : Up
Rx Pkts From App : 3878345
Tx Pkts To App : 6460
Tx Pkts To Wlc : 0
Tx Data Pkts To DNASpaces : 3866864
Tx Cfg Resp To DNASpaces : 1
Rx KeepAlive from App : 11480
Dropped Pkts : 0
App keepAlive Received On : Mar 24 05:56:49
Vous pouvez vous connecter à l'application IOX à l'aide de ces commandes, puis surveiller les journaux pendant la configuration de la balise de sol :
AP#connect iox application
/ #
/# tail -F /tmp/dnas_ble.log
Tue Mar 24 06:55:21 2020 [INFO]: Starting DNA Spaces BLE IOx Application
Tue Mar 24 06:55:21 2020 [INFO]: Auth token file contents: db26a8ab-e800-4fe9-a128-80683ea17b12
Tue Mar 24 06:55:21 2020 [INFO]: Setting gRPC endpoint to: 1.1.7.101:57777
Tue Mar 24 06:55:21 2020 [INFO]: Auth with token: db26a8ab-e800-4fe9-a128-80683ea17b12
Tue Mar 24 06:55:21 2020 [INFO]: Attempt to connect to DNAS Channel
Tue Mar 24 06:55:21 2020 [INFO]: Starting to run metrics
Tue Mar 24 06:55:21 2020 [INFO]: Starting to run Channel Keepalive
Tue Mar 24 06:55:21 2020 [INFO]: Initialize DNAS Reader Channel
Tue Mar 24 06:55:21 2020 [INFO]: Start listener for messages
Tue Mar 24 06:55:21 2020 [INFO]: Running BLE scan thread
Conclusion
De nombreux outils de dépannage sont disponibles pour nous aider à résoudre les problèmes liés aux points d'accès COS.
Ce document répertorie les plus couramment utilisés et est régulièrement mis à jour.
Historique de révision
| Révision | Date de publication | Commentaires |
|---|---|---|
6.0 |
04-Sep-2024 |
Bundle de débogage client ajouté |
5.0 |
19-Aug-2024 |
Recertification |
3.0 |
17-Nov-2021 |
Section IoT ajoutée |
2.0 |
12-Nov-2021 |
Ajout d'une section pour le débogage au démarrage |
1.0 |
21-Jun-2019 |
Première publication |
CommentairesContacter Cisco
- Ouvrir un dossier d’assistance
- (Un contrat de service de Cisco est requis)
