L'isolation d'Ultra-M et le remplacement du disque Failed de Ceph/de mémoire groupent - le vEPC
Contenu
Introduction
Ce document décrit l'étape nécessaire pour exécuter afin d'isoler et remplacer le disque OSD de la batterie de Ceph/mémoire hébergée sur le disque de mémoire d'objet (OSD) - calculent dans une installation d'Ultra-M.
Informations générales
Ultra-M est une solution mobile virtualisée préemballée et validée de noyau de paquet conçue pour simplifier le déploiement de VNFs. OpenStack est le gestionnaire virtualisé d'infrastructure (SCORE) pour Ultra-M et se compose de ces types de noeud :
- Calcul
- OSD - Calcul
- Contrôleur
- Plate-forme d'OpenStack - Directeur (OSPD)

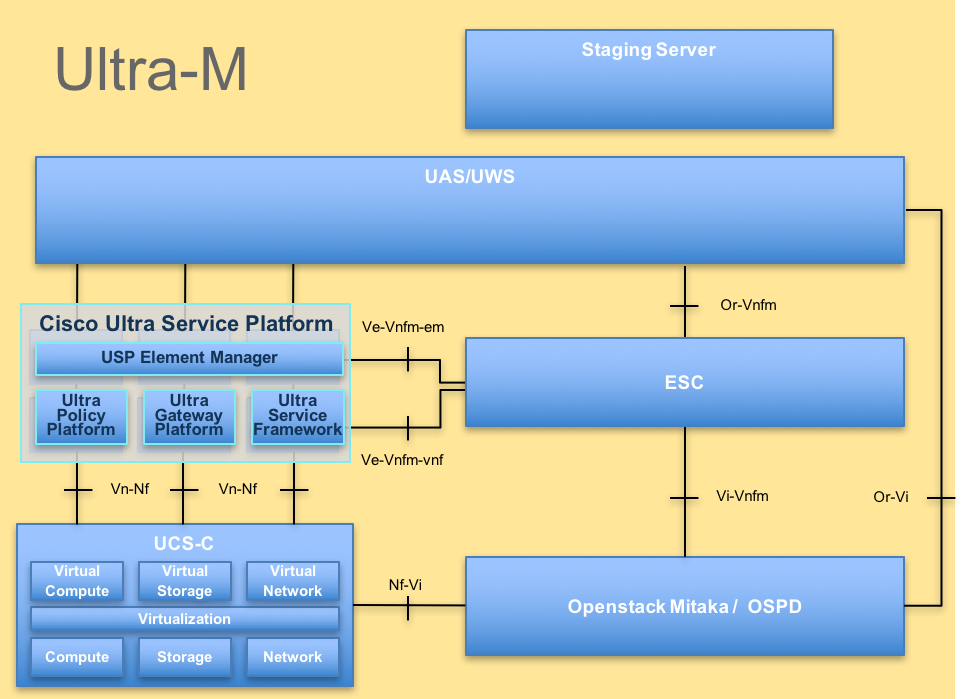

L'architecture de haut niveau d'Ultra-M et les composants impliqués sont dépeints dans cette image :
Le document d'UltraM ArchitectureThis est destiné pour le personnel de Cisco qui sont au courant de la plate-forme de Cisco Ultra-M et elle détaille l'étape nécessaire à effectuer au niveau d'OpenStack au moment du remplacement de serveur OSPD.
Abréviations
| VNF | Fonction réseau virtuelle |
| CF | Fonction de contrôle |
| SF | Fonction de service |
| ESC | Contrôleur élastique de service |
| BALAI | Méthode de procédure |
| OSD | Disques de mémoire d'objet |
| HDD | Lecteur de disque dur |
| Disque transistorisé | Lecteur semi-conducteur |
| SCORE | Gestionnaire virtuel d'infrastructure |
| VM | Virtual machine |
| EM | Gestionnaire d'éléments |
| UAS | Services d’automatisation ultra |
| UUID | Universellement identifiant unique |
Processus du balai
Vérifications de l'intégrité nécessaires
1. Employez la commande de liste de Ceph-disque afin de comprendre le mappage d'OSD pour inscrire et identifier le disque à isoler et être remplacé.
[heat-admin@pod1-osd-compute-3 ~]$ sudo ceph-disk list
/dev/sda :
/dev/sda1 other, iso9660
/dev/sda2 other, xfs, mounted on /
/dev/sdb :
/dev/sdb1 ceph journal, for /dev/sdc1
/dev/sdb3 ceph journal, for /dev/sdd1
/dev/sdb2 ceph journal, for /dev/sde1
/dev/sdb4 ceph journal, for /dev/sdf1
/dev/sdc :
/dev/sdc1 ceph data, active, cluster ceph, osd.1, journal /dev/sdb1
/dev/sdd :
/dev/sdd1 ceph data, active, cluster ceph, osd.7, journal /dev/sdb3
/dev/sde :
/dev/sde1 ceph data, active, cluster ceph, osd.4, journal /dev/sdb2
/dev/sdf :
/dev/sdf1 ceph data, active, cluster ceph, osd.10, journal /dev/sdb4
2. Vérifiez le mappage de santés de Ceph et d'arborescence OSD avant que vous poursuiviez l'isolation identifiée de disque OSD.
[heat-admin@pod1-osd-compute-3 ~]$ sudo ceph -s
cluster eb2bb192-b1c9-11e6-9205-525400330666
health HEALTH_OK
1 mons down, quorum 0,1 pod1-controller-0,pod1-controller-1
monmap e1: 3 mons at {pod1-controller-0=11.118.0.10:6789/0,pod1-controller-1=11.118.0.11:6789/0,pod1-controller-2=11.118.0.12:6789/0}
election epoch 28, quorum 0,1 pod1-controller-0,pod1-controller-1
osdmap e709: 12 osds: 12 up, 12 in
flags sortbitwise,require_jewel_osds
pgmap v941813: 704 pgs, 6 pools, 490 GB data, 163 kobjects
1470 GB used, 11922 GB / 13393 GB avail
704 active+clean
client io 58580 B/s wr, 0 op/s rd, 7 op/s wr
[heat-admin@pod1-osd-compute-3 ~]$ sudo ceph osd tree
ID WEIGHT TYPE NAME UP/DOWN REWEIGHT PRIMARY-AFFINITY
-1 13.07996 root default
-2 4.35999 host pod1-osd-compute-0
0 1.09000 osd.0 up 1.00000 1.00000
3 1.09000 osd.3 up 1.00000 1.00000
6 1.09000 osd.6 up 1.00000 1.00000
9 1.09000 osd.9 up 1.00000 1.00000
-3 0 host pod1-osd-compute-1
-4 4.35999 host pod1-osd-compute-2
2 1.09000 osd.2 up 1.00000 1.00000
5 1.09000 osd.5 up 1.00000 1.00000
8 1.09000 osd.8 up 1.00000 1.00000
11 1.09000 osd.11 up 1.00000 1.00000
-5 4.35999 host pod1-osd-compute-3
1 1.09000 osd.1 up 1.00000 1.00000
4 1.09000 osd.4 up 1.00000 1.00000
7 1.09000 osd.7 up 1.00000 1.00000
10 1.09000 osd.10 up 1.00000 1.00000
Isolation et suppression de disque défectueux OSD de la batterie
1. Désactivez et arrêtez le processus OSD.
[heat-admin@pod1-osd-compute-3 ~]$ sudo systemctl disable ceph-osd@7
[heat-admin@pod1-osd-compute-3 ~]$ sudo systemctl stop ceph-osd@7
2. Marquez l'OSD.
[heat-admin@pod1-osd-compute-3 ~]$ sudo su
[root@pod1-osd-compute-3 heat-admin]# ceph osd set noout
set noout
[root@pod1-osd-compute-3 heat-admin]# ceph osd set norebalance
set norebalance
[root@pod1-osd-compute-3 heat-admin]# ceph osd out 7
marked out osd.7.
3. Confirmez si l'OSD est marqué et l'attente le Ceph rééquilibrent pour poursuivre en avant.
[root@pod1-osd-compute-3 heat-admin]# watch -n1 ceph -s
95 active+undersized+degraded+remapped+wait_backfill
28 active+recovery_wait+degraded
2 active+undersized+degraded+remapped+backfilling
1 active+recovering+degraded
2 active+undersized+degraded+remapped+backfilling
1 active+recovering+degraded
2 active+undersized+degraded+remapped+backfilling
67 active+undersized+degraded+remapped+wait_backfill
3 active+undersized+degraded+remapped+backfilling
24 active+undersized+degraded+remapped+wait_backfill
22 active+undersized+degraded+remapped+wait_backfill
1 active+undersized+degraded+remapped+backfilling
8 active+undersized+degraded+remapped+wait_backfill
4. Retirez la clé d'authentification pour l'OSD.
[root@pod1-osd-compute-3 heat-admin]# ceph auth del osd.7
updated
5. Confirmez que les clés pour OSD.7 ne sont pas répertoriées.
[root@pod1-osd-compute-3 heat-admin]# ceph auth list
installed auth entries:
osd.0
key: AQCgpB5blV9dNhAAzDN1SVdnuJyTN2f7PAdtFw==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.1
key: AQBdwyBbbuD6IBAAcvG+oQOz5vk62faOqv/CEw==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.10
key: AQCwwyBb7xvHJhAAZKPprXWT7UnvnAXBV9W2rg==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.11
key: AQDxpB5b9/rGFRAAkcCEkpSN1YZVDdeW+Bho7w==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.2
key: AQCppB5btekoNBAAACoWpDz0VL9bZfyIygDpBQ==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.3
key: AQC4pB5bBaUlORAAhi3KPzetwvWhYGnerAkAsg==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.4
key: AQB1wyBbvMIQLRAAXefFVnZxMX6lVtObQt9KoA==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.5
key: AQDBpB5buKHqOhAAW1Q861qoYqW6fAYHlOxsLg==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.6
key: AQDQpB5b1BveFxAAfCLM3tvDUSnYneutyTmaEg==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.8
key: AQDZpB5bd4nlGRAAkkzbmGPnEDAWV0dUhrhE6w==
caps: [mon] allow profile osd
caps: [osd] allow *
osd.9
key: AQDopB5bKCZPGBAAfYtp1GLA7QIi/YxJa8O1yw==
caps: [mon] allow profile osd
caps: [osd] allow *
client.admin
key: AQDpmx5bAAAAABAA3hLK8O2tGgaAK+X2Lly5Aw==
caps: [mds] allow *
caps: [mon] allow *
caps: [osd] allow *
client.bootstrap-mds
key: AQBDpB5bjR1GJhAAB6CKKxXulve9WIiC6ZGXgA==
caps: [mon] allow profile bootstrap-mds
client.bootstrap-osd
key: AQDpmx5bAAAAABAA3hLK8O2tGgaAK+X2Lly5Aw==
caps: [mon] allow profile bootstrap-osd
client.bootstrap-rgw
key: AQBDpB5b7OWXHBAAlATmBAOX/QWW+2mLxPqlkQ==
caps: [mon] allow profile bootstrap-rgw
client.openstack
key: AQDpmx5bAAAAABAAULxfs9cYG1wkSVTjrtiaDg==
caps: [mon] allow r
caps: [osd] allow class-read object_prefix rbd_children, allow rwx pool=volumes, allow rwx pool=backups, allow rwx pool=vms, allow rwx pool=images, allow rwx pool=metrics
7. Retirez l'OSD de la batterie.
[root@pod1-osd-compute-3 heat-admin]# ceph osd rm 7
removed osd.7
8. Unmount le disque OSD qui doit être remplacé.
[root@pod1-osd-compute-3 heat-admin]# umount /var/lib/ceph/osd/ceph-7
9. Supprimez le noscrub et le deepscrub.
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset noscrub
unset noscrub
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset nodeep-scrub
unset nodeep-scrub
10. Vérifiez les santés de Ceph et les attendez santé-correct et toute la PAGE pour revenir à active+clean.
[root@pod1-osd-compute-3 heat-admin]# ceph -s
cluster eb2bb192-b1c9-11e6-9205-525400330666
health HEALTH_WARN
28 pgs backfill_wait
4 pgs backfilling
5 pgs degraded
5 pgs recovery_wait
83 pgs stuck unclean
recovery 1697/516881 objects degraded (0.328%)
recovery 76428/516881 objects misplaced (14.786%)
noout,norebalance,sortbitwise,require_jewel_osds flag(s) set
1 mons down, quorum 0,1 pod1-controller-0,pod1-controller-1
monmap e1: 3 mons at {pod1-controller-0=11.118.0.10:6789/0,pod1-controller-1=11.118.0.11:6789/0,pod1-controller-2=11.118.0.12:6789/0}
election epoch 28, quorum 0,1 pod1-controller-0,pod1-controller-1
osdmap e877: 11 osds: 11 up, 11 in; 193 remapped pgs
flags noout,norebalance,sortbitwise,require_jewel_osds
pgmap v942974: 704 pgs, 6 pools, 490 GB data, 163 kobjects
1470 GB used, 10806 GB / 12277 GB avail
1697/516881 objects degraded (0.328%)
76428/516881 objects misplaced (14.786%)
511 active+clean
156 active+remapped
28 active+remapped+wait_backfill
5 active+recovery_wait+degraded+remapped
4 active+remapped+backfilling
client io 331 kB/s wr, 0 op/s rd, 56 op/s wr
Remplacez le disque OSD et créez nouveau VD
1. Enlevez le lecteur défectueux et remplacez-le par un nouveau lecteur : Installation de serveur du Cisco UCS C240 M4 et guide de service.
2. Vérifiez la procédure de connexion à CIMC du l'OSD-calcul et vérifiez l'emplacement où OSD est remplacé et affiché dans les bonnes santés.
3. Créez une unité de disques virtuelle pour un nouveau HDD, il doit n'être un HDD frais sans aucune métadonnée.
4. Vérifiez que le disque nouvellement ajouté est dans le bon état d'Unconimaged.
Mémoire > contrôleur modulaire d'incursion de Cisco 12G SAS (SLOT-HBA) > les informations physiques d'entraînement
5. Sélectionnez l'unité de disques virtuelle de création de l'option inutilisée d'entraînements d'examen médical afin de créer le VD.
Mémoire > contrôleur modulaire d'incursion de Cisco 12G SAS (SLOT-HBA)
6. Utilisez le lecteur physique 9 afin de créer un nouveau VD et le nommer comme OSD3.
La mémoire > le contrôleur modulaire d'incursion de Cisco 12G SAS (SLOT-HBA) > les informations de contrôleur > créent l'unité de disques virtuelle des lecteurs physiques inutilisés
La mémoire > le contrôleur modulaire d'incursion de Cisco 12G SAS (SLOT-HBA) > les informations de contrôleur > créent l'unité de disques virtuelle des lecteurs physiques inutilisés
7. Enable IPMI au-dessus de RÉSEAU LOCAL : Admin > services de communication > services de communication.
Débronchement hyperthreading : Le calcul > le BIOS > le Conimage BIOS > ont avancé > configuration de processeur.
Ajoutez de retour l'OSD dans la batterie
1. Après qu'un nouveau disque soit remplacé, exécutez le partprobe afin de découvrir le nouveau périphérique.
[root@pod1-osd-compute-3 heat-admin]# partprobe
[root@pod1-osd-compute-3 heat-admin]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 278.5G 0 disk
|
-sda1 8:1 0 1M 0 part
-sda2 8:2 0 278.5G 0 part /
sdb 8:16 0 446.1G 0 disk
|
-sdb1 8:17 0 107G 0 part
-sdb2 8:18 0 107G 0 part
-sdb3 8:19 0 107G 0 part
-sdb4 8:20 0 107G 0 part
sdc 8:32 0 1.1T 0 disk
|
-sdc1 8:33 0 1.1T 0 part /var/lib/ceph/osd/ceph-1
sdd 8:48 0 1.1T 0 disk
|
-sdd1 8:49 0 1.1T 0 part
sde 8:64 0 1.1T 0 disk
|
-sde1 8:65 0 1.1T 0 part /var/lib/ceph/osd/ceph-4
sdf 8:80 0 1.1T 0 disk
|
-sdf1 8:81 0 1.1T 0 part /var/lib/ceph/osd/ceph-10
2. Trouvez un périphérique qui est disponible sur le serveur.
[root@pod1-osd-compute-3 heat-admin]# fdisk -l
Disk /dev/sda: 299.0 GB, 298999349248 bytes, 583983104 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000b5e87
Device Boot Start End Blocks Id System
/dev/sda1 2048 4095 1024 83 Linux
/dev/sda2 * 4096 583983070 291989487+ 83 Linux
WARNING: fdisk GPT support is currently new, and therefore in an experimental phase. Use at your own discretion.
Disk /dev/sdb: 479.0 GB, 478998953984 bytes, 935544832 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk label type: gpt
# Start End Size Type Name
1 2048 224462847 107G unknown ceph journal
2 224462848 448923647 107G unknown ceph journal
3 448923648 673384447 107G unknown ceph journal
4 673384448 897845247 107G unknown ceph journal
WARNING: fdisk GPT support is currently new, and therefore in an experimental phase. Use at your own discretion.
Disk /dev/sdd: 1199.0 GB, 1198999470080 bytes, 2341795840 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: gpt
# Start End Size Type Name
1 2048 2341795806 1.1T unknown ceph data
WARNING: fdisk GPT support is currently new, and therefore in an experimental phase. Use at your own discretion.
Disk /dev/sdc: 1199.0 GB, 1198999470080 bytes, 2341795840 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: gpt
# Start End Size Type Name
1 2048 2341795806 1.1T unknown ceph data
WARNING: fdisk GPT support is currently new, and therefore in an experimental phase. Use at your own discretion.
Disk /dev/sde: 1199.0 GB, 1198999470080 bytes, 2341795840 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: gpt
# Start End Size Type Name
1 2048 2341795806 1.1T unknown ceph data
WARNING: fdisk GPT support is currently new, and therefore in an experimental phase. Use at your own discretion.
Disk /dev/sdf: 1199.0 GB, 1198999470080 bytes, 2341795840 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: gpt
# Start End Size Type Name
1 2048 2341795806 1.1T unknown ceph data
[root@pod1-osd-compute-3 heat-admin]#
3. Liste de Ceph-disque d'utilisation afin d'identifier la carte de partition de disque de journal.
[root@pod1-osd-compute-3 heat-admin]# ceph-disk list
/dev/sda :
/dev/sda1 other, iso9660
/dev/sda2 other, xfs, mounted on /
/dev/sdb :
/dev/sdb1 ceph journal, for /dev/sdc1
/dev/sdb3 ceph journal
/dev/sdb2 ceph journal, for /dev/sde1
/dev/sdb4 ceph journal, for /dev/sdf1
/dev/sdc :
/dev/sdc1 ceph data, active, cluster ceph, osd.1, journal /dev/sdb1
/dev/sdd :
/dev/sdd1 other, xfs
/dev/sde :
/dev/sde1 ceph data, active, cluster ceph, osd.4, journal /dev/sdb2
/dev/sdf :
/dev/sdf1 ceph data, active, cluster ceph, osd.10, journal /dev/sdb4
4. Créez le Ceph-disque et ajoutez-le de nouveau à la batterie.
[root@pod1-osd-compute-3 heat-admin]# ceph-disk --setuser ceph --setgroup ceph prepare --fs-type xfs /dev/sdd /dev/sdb3
prepare_device: OSD will not be hot-swappable if journal is not the same device as the osd data
Creating new GPT entries.
The operation has completed successfully.
meta-data=/dev/sdd1 isize=2048 agcount=4, agsize=73181055 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=0, sparse=0
data = bsize=4096 blocks=292724219, imaxpct=5
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0 ftype=1
log =internal log bsize=4096 blocks=142931, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
Warning: The kernel is still using the old partition table.
The new table will be used at the next reboot.
The operation has completed successfully.
#####Hint###
where - sdd is new drive added as OSD
where – sdb3 is journal disk partition number
mapping is sdc1 for sdc, sdd1 for sdd, sde1 for sde
sdf1 for sdf (and so on)
5. Lancez les Ceph-disques et supprimez le noscrub et nodeep-frottez les indicateurs.
[root@pod1-osd-compute-3 heat-admin]# ceph-disk activate-all
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset noout
unset noout
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset norebalance
unset norebalance
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset noscrub
unset noscrub
[root@pod1-osd-compute-3 heat-admin]# ceph osd unset nodeep-scrub
unset nodeep-scrub
6. Attendez le rééquilibrage pour terminer et vérifier que les santés de l'arborescence de Ceph et OSD sont bien.
[root@pod1-osd-compute-3 heat-admin]# watch -n 3 ceph -s
[heat-admin@pod1-osd-compute-3 ~]$ sudo ceph -s
cluster eb2bb192-b1c9-11e6-9205-525400330666
health HEALTH_OK
1 mons down, quorum 0,1 pod1-controller-0,pod1-controller-1
monmap e1: 3 mons at {pod1-controller-0=11.118.0.10:6789/0,pod1-controller-1=11.118.0.11:6789/0,pod1-controller-2=11.118.0.12:6789/0}
election epoch 28, quorum 0,1 pod1-controller-0,pod1-controller-1
osdmap e709: 12 osds: 12 up, 12 in
flags sortbitwise,require_jewel_osds
pgmap v941813: 704 pgs, 6 pools, 490 GB data, 163 kobjects
1470 GB used, 11922 GB / 13393 GB avail
704 active+clean
client io 58580 B/s wr, 0 op/s rd, 7 op/s wr
[heat-admin@pod1-osd-compute-3 ~]$ sudo ceph osd tree
ID WEIGHT TYPE NAME UP/DOWN REWEIGHT PRIMARY-AFFINITY
-1 13.07996 root default
-2 4.35999 host pod1-osd-compute-0
0 1.09000 osd.0 up 1.00000 1.00000
3 1.09000 osd.3 up 1.00000 1.00000
6 1.09000 osd.6 up 1.00000 1.00000
9 1.09000 osd.9 up 1.00000 1.00000
-4 4.35999 host pod1-osd-compute-2
2 1.09000 osd.2 up 1.00000 1.00000
5 1.09000 osd.5 up 1.00000 1.00000
8 1.09000 osd.8 up 1.00000 1.00000
11 1.09000 osd.11 up 1.00000 1.00000
-5 4.35999 host pod1-osd-compute-3
1 1.09000 osd.1 up 1.00000 1.00000
4 1.09000 osd.4 up 1.00000 1.00000
7 1.09000 osd.7 up 1.00000 1.00000
10 1.09000 osd.10 up 1.00000 1.00000
CommentairesContacter Cisco
- Ouvrir un dossier d’assistance
- (Un contrat de service de Cisco est requis)
