    Introduzione

    In questo documento viene descritto come implementare le funzionalità dello screen saver sui telefoni IP (Internet Protocol) Cisco.

    Prerequisiti

    Requisiti

    Cisco raccomanda la conoscenza dei seguenti argomenti:

    • Configurate un server Web per fornire file XML e immagini ai telefoni.
    • Connettività IP al telefono per l'accesso dal telefono al server Web.

    Componenti usati

    Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

    • CUCM versione 14.0.1.12900-161.
    • Microsoft Internet Information Services (IIS) configurato su un server Windows 2016.
    • Nell'esempio viene usato un softphone di Cisco IP Communicator; tuttavia, la funzione screensaver è disponibile su altri modelli di telefono.

    Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

    Configurazione

    Configurazioni

    Passaggio 1. Nella pagina di amministrazione di CUCM, selezionare il dispositivo, quindi il telefono IP che si desidera modificare.

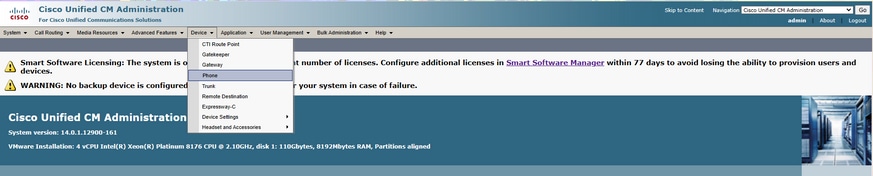

    CUCM landing page going to device and phone

    Passaggio 2. Compilare il campo Inattivo con l'URL che il telefono deve utilizzare per raggiungere il server Web esterno per istruzioni XML (Extensible Markup Language).

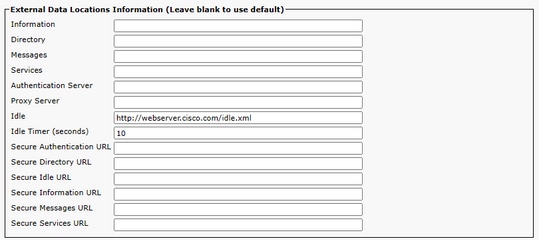

    Phone configuration page displaying Idle configuration.

    Passaggio 3. Creare un file XML con l'URL da utilizzare per recuperare l'immagine da:

    Sample of the XML file used.

    Passaggio 4. Caricare il file XML e l'immagine sul server Web per consentire ai telefoni IP di recuperarlo.

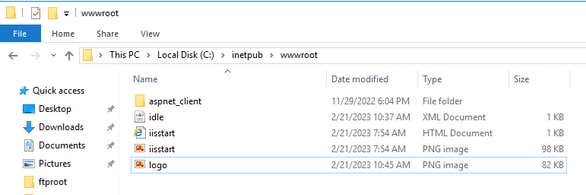

    Default directory where IIS stores static files.

    Verifica

    Lasciare inattivo il telefono IP fino a quando non viene raggiunto il timer di inattività e controllare nella schermata del telefono IP se l'immagine desiderata è visualizzata come screen saver:

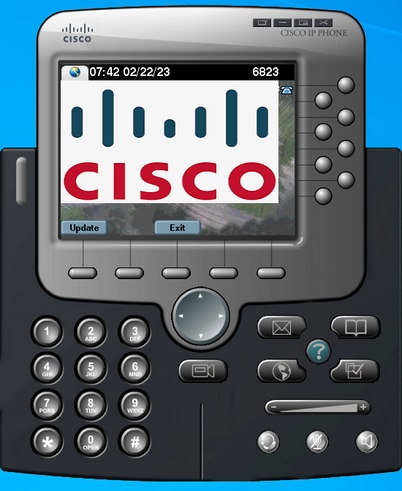

    IP Phone displaying the screensaver image.

    Risoluzione dei problemi

    Eseguire l'acquisizione di un pacchetto e verificare che:

    • Il telefono IP è in grado di raggiungere il server Web.
    • Il server Web è in grado di fornire il file XML al telefono IP.
    • Il telefono IP può richiedere che il file immagine venga visualizzato come screen saver.
    • Il file viene fornito dal server Web con la risoluzione prevista.

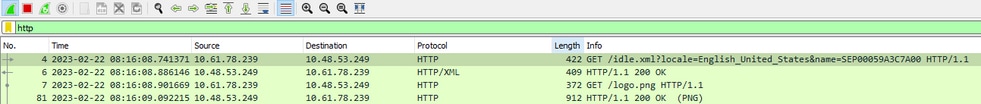

    Packet capture sample displaying the communication between the phone and the web server.
