Introduzione
In questo documento viene descritto come attivare un pulsante con tecnologia Macro che attiva le modalità SpeakerTrack e PresenterTrack in Periferiche room WebEx.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
Componenti usati
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
- Collaboration Endpoints (CE) 9.15.
- Qualsiasi versione del software cloud.
Configurazione
Configurazione degli endpoint
Passaggio 1. Accedere all'interfaccia Web del dispositivo.
![Endpoint admin web login](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-00.png)
Passaggio 2. Passare a Personalizzazione > Editor macro.
![Endpoint Menu](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-01.png)
Passaggio 3. Nel menu Macro, selezionare Crea nuova macro.
![Endpoint Menu](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-02.png)
Nota: Se viene visualizzato l'errore Macro disattivate sul sistema, selezionare Attiva macro.
![Endpoint Menu](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-03.png)
Fase 4. Quando le macro sono attivate, viene creato un nuovo file, come mostrato nell'immagine seguente:
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-04.png)
Passaggio 5. Copiare e incollare il codice successivo:
import xapi from 'xapi';
const presenterTrackConnectorID = 2;
function handleError(error){
console.log('Error:', error);
}
function changeCameraInput(){
xapi.command('Video Input SetMainVideoSource', {
ConnectorId: presenterTrackConnectorID,
}).catch(handleError);
}
function enablePresenterTrack(){
xapi.command('Cameras PresenterTrack Set', {
Mode: 'Follow',
}).catch(handleError);
}
function enableSpeakerTrack(){
xapi.command('Cameras SpeakerTrack Activate').catch(handleError);
}
function presenterTrackChanger(event){
if(event.PanelId === 'PresenterMode'){
xapi.status
.get('Cameras PresenterTrack Status')
.then((value) => {
//console.log(value);
if(value === 'Off'){
changeCameraInput();
enablePresenterTrack();
console.log('Presenter Track Enabled');
}else{
enableSpeakerTrack();
console.log('Speaker Track Enabled');
}
});
}
}
xapi.event.on('UserInterface Extensions Panel Clicked',presenterTrackChanger);
Passaggio 6. Selezionare il modulo di gestione accanto al nome del file e selezionare Salva nel sistema.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-05.png)
Passaggio 7. Passare a Personalizzazione > Editor estensioni interfaccia utente.
![Endpoint Menu](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-06.png)

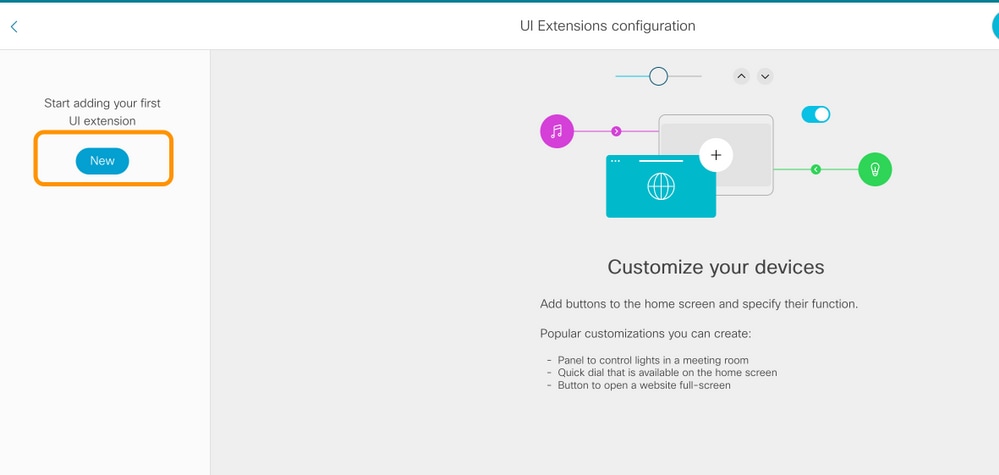

Passaggio 8. Per creare il pulsante, selezionare Nuovo.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-07.png)
Passaggio 9. Selezionare Add dalla sezione Action Button.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-08.png)
Passaggio 10. Una volta creato il pulsante, è sufficiente personalizzarlo. Nella sezione Proprietà selezionare la configurazione successiva:
ID |
ModalitàPresentatore |
Nome |
MODALITÀ |
Visibilità pulsante |
Sempre |
Icona |
Telecamera |
![Endpoint Menu](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-09.png)
Passaggio 11. Il pulsante viene creato e visualizzato nel pannello sinistro.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-10.png)
Verifica
Se le macro sono state create correttamente, verrà visualizzato l'output riportato nell'immagine seguente:
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-11.png)
Passare alla configurazione UI Extensions e selezionare il pulsante di visualizzazione in alto a sinistra.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-12.png)
Se tutti gli elementi sono configurati correttamente, è necessario visualizzare l'output successivo:
![Touch panel](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-13.png)
Risoluzione dei problemi
Impossibile salvare la macro.
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-14.png)
Questo tipo di errore è probabilmente causato dalla duplicazione della riga visualizzata nell'immagine successiva:
![Macro Editor](/c/dam/en/us/support/docs/collaboration-endpoints/webex-room-series/217247-how-to-configure-macros-to-switch-betwee-15.png)
