Introduzione
Questo documento descrive come correggere SMAUG - Field Programmable Device (FPD) "NOT READY" e i log che devono essere raccolti per RCA (Root Cause Analysis).
Risoluzione dei problemi relativi a "SMAUG FPD NOT READY" in NCS4K
Piattaforma: NCS4K
Scheda: scheda di linea 400G - NCS4K-4H-OPW-QC2
Probabile trigger: aggiornamento FPD e ricaricamento della scheda, ricaricamento RP o switch over

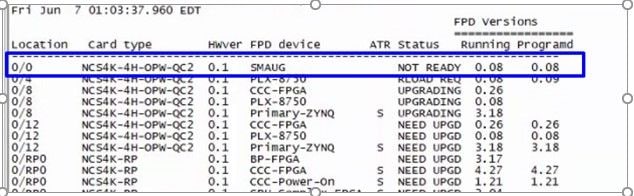

Il problema è illustrato di seguito:
Viene rappresentato lo stato problematico
Registri da raccogliere:
- Da XR:
show tech-support stat
eshow tech-support slice-manager
- Da amministratore:
show tech-support slice-manager
, show tech-support shelf_mgr
,show tech-support ccc
, show tech-support HBloss
- Dal file XR:
dumpcore running grima_driver location
- Dal LC attivo ottenere le tracce per grima e dma. Eseguire i passaggi dal prompt XR.
#attach location 0/lc0
Fri Jun 7 00:20:00.329 CDT
[xr-vm_node0_LC0_CPU0:~]$ export PS1=#
#lspci -vd:8bec
#grima_ltrace_show -A
#nl_dma_ltrace_show -A
Per risolvere il problema:
- Da XR verifica il processo per
grima_driver
e slice_manager
, quindi riavviarli per la posizione del LC attivo.
show processes grima_driver location <0/LC0 or 0/LC1 – active LC>
show processes slice_manager location <0/LC0 or 0/LC1 – active LC>
Process restart grima_driver location <active LC>
Process restart slice_manger location <active LC>
Nella maggior parte dei casi, è necessario risolvere il problema.
