Ripristino di vManage standalone tramite disaster recovery

Introduzione

In questo documento vengono descritti i passaggi necessari per ripristinare vManage tramite l'utilizzo di un backup del database di configurazione.

Premesse

In questo documento si presume che sia stato eseguito periodicamente un backup del database di configurazione. Per qualche motivo, vManage standalone è irreversibile e richiede un ripristino del software o una nuova installazione.

Questo documento consente di ripristinare tutti i criteri, i modelli, le configurazioni e i certificati dei dispositivi Edge.

Backup Configuration-db

vManage_rcdn01# request nms configuration-db backup path 05_08_20_configdb
Starting backup of configuration-db
config-db backup logs are available in /var/log/nm/neo4j-backup.log file
Successfully saved database to /opt/data/backup/05_08_20_configdb.tar.gz

scp su un server esterno.

vManage_rcdn01# vshell
vManage_rcdn01:~$ scp /opt/data/backup/05_08_20_configdb.tar.gz user@10.2.3.1://home/ftpuser/ftp/amaugust/
amaugust@10.2.3.1's password:
05_08_20_configdb.tar.gz                                                     100%  484KB  76.6MB/s   00:00

Ripristina vManage

Simulare un guasto irreparabile ripristinando vManage con il comando:

vManage_rcdn01# request software reset

Ora che si dispone di un nuovo vManage simile a quello illustrato, è consigliabile attenersi al processo di ripristino nella sequenza corretta prima di ripristinare il backup.

Passaggio 1. Configurazione minima su vManage

system
 host-name             vManage_rcdn01
 system-ip             xx.xx.xx.xx
 site-id               100
 organization-name     ****.cisco
 vbond vbond.list
 !
!
vpn 0
 host vbond.list ip 10.2.3.4 10.2.3.5
 interface eth0
  ip address 10.1.3.8/24
  tunnel-interface
  no shutdown
 !
 ip route 0.0.0.0/0 10.1.3.1
!
vpn 512
 interface eth1
  ip address 10.11.3.8/24
  no shutdown
 !
 ip route 0.0.0.0/0 10.1.3.1
!

Passaggio 2. Copiare la configurazione di backup e il certificato radice

vManage_rcdn01:~$ scp am****@xx.xx.xx.xx://home/ftpuser/ftp/am****/05_08_20_configdb.tar.gz  .
am****@xx.xx.xx.xx's password:
05_08_20_configdb.tar.gz                                                    100%  484KB  76.6MB/s   00:00

Verify
vManage_rcdn01:~$ ls -lh
total 492K
-rw-r--r-- 1 admin admin  394 May  8 15:20 archive_id_rsa.pub
-rwxr-xr-x 1 admin admin 485K May  8 15:3905_08_20_configdb.tar.gz

Copy root certificate from other controller:
vManage_rcdn01:~$ scp admin@vbond://home/admin/root.crt .
viptela 18.4.4
admin@vbond's password:
root.crt                                                                   100% 1380     2.8MB/s   00:00

Passaggio 3. Installare il certificato radice

vManage_rcdn01# request root-cert-chain install /home/admin/root.crt
Uploading root-ca-cert-chain via VPN 0
Copying ... /home/admin/root.crt via VPN 0
Updating the root certificate chain..
Successfully installed the root certificate chain

Passaggio 4. Aggiornamento delle informazioni di base

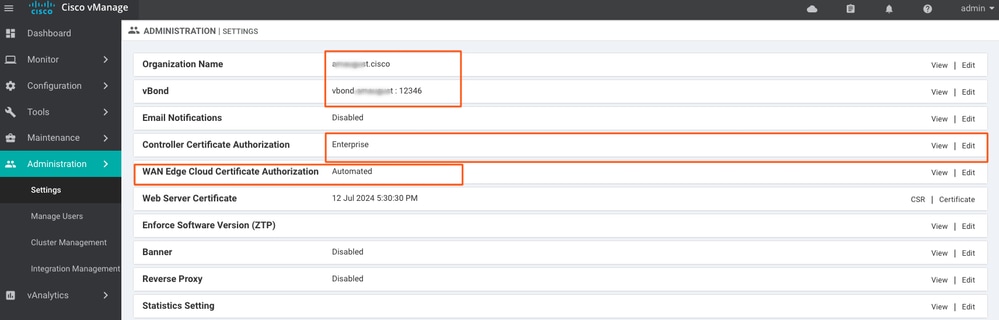

IndividuareAdministration > Settingse configurare le informazioni di base per IP vBond, Nome organizzazione e certificato.

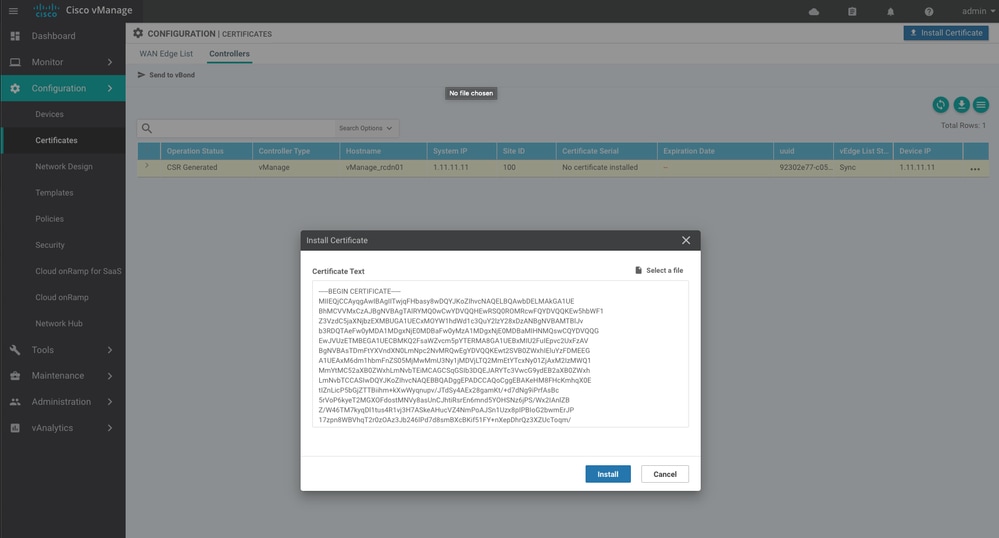

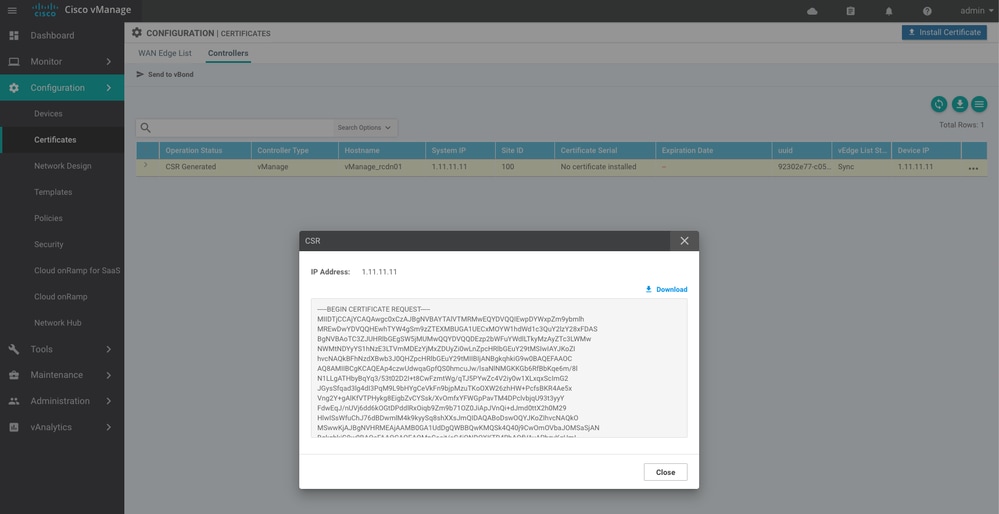

Passaggio 5. Installare il certificato vManage

Utilizzare il software root.crt installato al punto 2.

Passaggio 6. Ripristinare Il Database

vManage_rcdn01# request nms configuration-db restore path /home/admin/05_08_20_configdb.tar.gz
Configuration database is running in a standalone mode
0 [main] INFO com.viptela.vmanage.server.deployment.cluster.ClusterConfigurationFileHandler  - Trying to update existing working copy of server_configs.json file
4 [main] INFO com.viptela.vmanage.server.deployment.cluster.ClusterConfigurationFileHandler  - Working copy of server_configs.json NOT updated due to unmodified configs
Successfully saved cluster configuration for localhost
Starting DB backup from: localhost
Creating directory: local
cmd to backup db: sh /usr/bin/vconfd_script_nms_neo4jwrapper.sh backup localhost /opt/data/backup/local 8g
Finished DB backup from: localhost
Stopping NMS application server on localhost
Stopping NMS configuration database on localhost
Reseting NMS configuration database on localhost
Restoring from DB backup: /opt/data/backup/staging/graph.db-backup
cmd to restore db: sh /usr/bin/vconfd_script_nms_neo4jwrapper.sh  restore /opt/data/backup/staging/graph.db-backup
Successfully restored DB backup: /opt/data/backup/staging/graph.db-backup
Starting NMS configuration database on localhost
Waiting for 10s before starting other instances...
Polling neo4j at: localhost
NMS configuration database on localhost has started.
Updating DB with the saved cluster configuration data
Successfully reinserted cluster meta information
Starting NMS application-server on localhost
Waiting for 120s for the instance to start...
Removed old database directory: /opt/data/backup/local/graph.db-backup
Successfully restored database

Questa operazione richiede più tempo e dipende dal backup.

È possibile verificare il processo tramitetailingi log su vShell.

vManage_rcdn01:~$ tail -fq /var/log/nms/vmanage-server.log /var/log/nms/neo4j-out.log

Passaggio 7. Controllare i servizi

vManage_rcdn01# request nms all status

Passaggio 8. Autentica di nuovo i controller

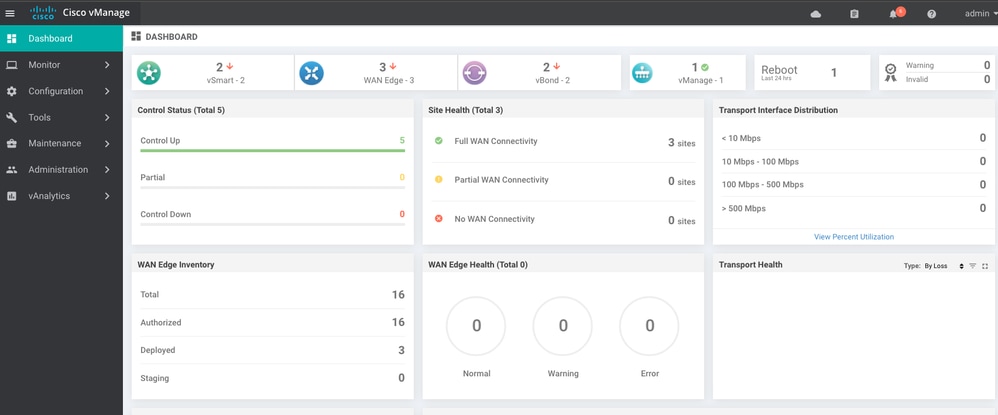

Al momento, è possibile osservare che tutti i criteri, i modelli e le configurazioni sono stati caricati in vManage, ma tutti i controller sono inattivi.

È necessario riautenticare tutti i controller.

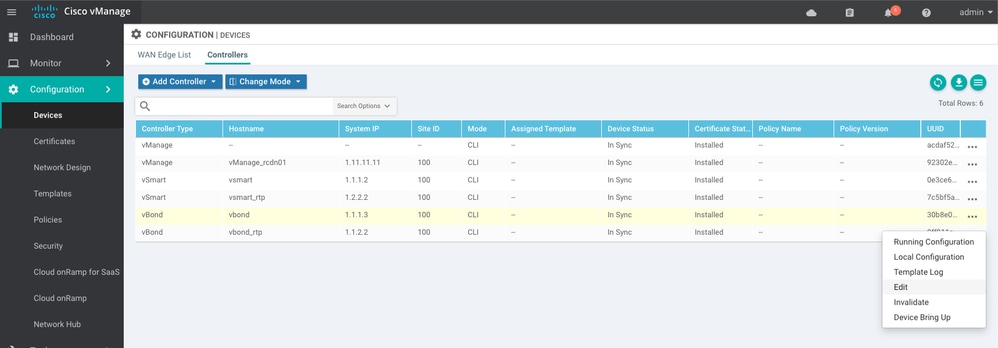

Passare aConfiguration > Devices. Modificare ciascun controller e immettere l'indirizzo IP di gestione (l'indirizzo IP di gestione si trova nella configurazione locale), il nome utente e la password.

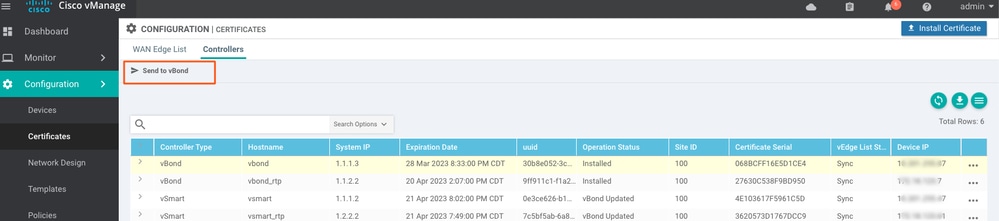

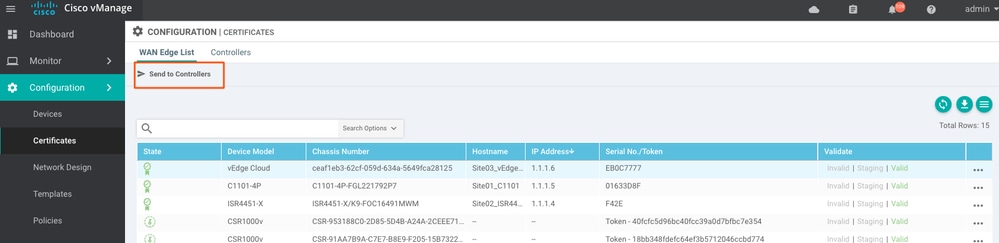

Passaggio 9. Invio di aggiornamenti ai controller

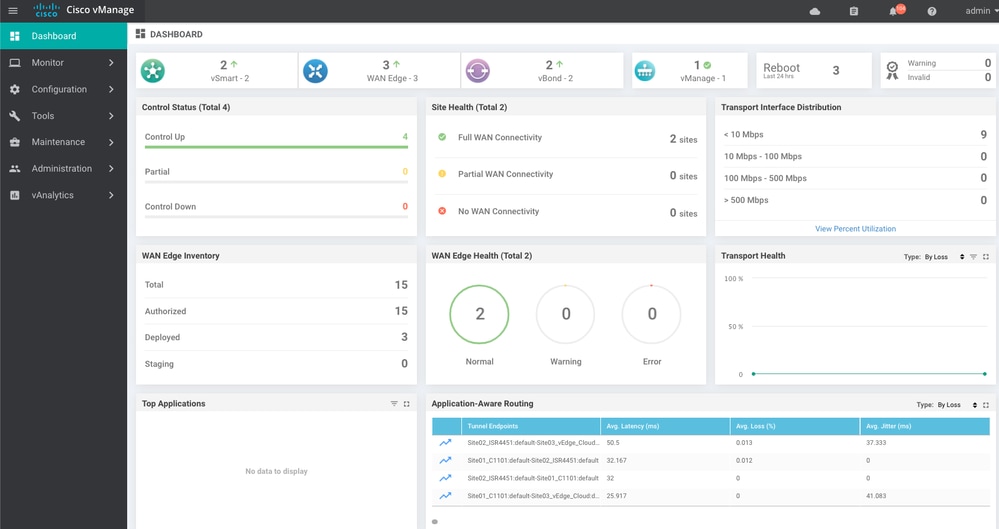

Ora è possibile vedere che tutti i dispositivi possono essere gestiti da vManage.
