    Introduzione

    In questo documento viene descritto come configurare e verificare Administrative Distance (AD) sulle route predefinite ricevute tramite DHCP.

    Prerequisiti

    Requisiti

    Cisco raccomanda la conoscenza dei seguenti argomenti:

    • SD-WAN (Wide Area Network) definito dal software Cisco
    • Modelli.

    Componenti usati

    Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

    • Controller SD-WAN (20.9.4.1)
    • Cisco Edge Router (17.09.04)

    Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

    Scenario

    In alcune configurazioni, un perimetro SD-WAN potrebbe essere connesso a più trasporti, uno dei quali utilizza DHCP per apprendere il proprio indirizzo IP e il gateway predefinito, l'altro è configurato con un IP statico che utilizza un percorso statico o un protocollo di routing per apprendere un percorso predefinito.
    Ciò diventa un problema a causa delle diverse distanze amministrative (AD). L'AD predefinito per una route predefinita appresa tramite DHCP è 254, a differenza di 1 per una route statica o 20 per una route BGP esterna. Poiché l'altra route dispone di un AD migliore, la route DHCP non viene installata nella tabella di routing e il controllo non viene creato in tale percorso.

    Per evitare questo problema, è possibile configurare lo stesso AD per la route appresa da DHCP.

    Configurazione

    Metodo 1: modificare Active Directory nella VPN

    Configurazione tramite modello di funzionalità

    Selezionare Feature template (Modello funzionalità) Cisco VPN > IPv4 Route > New IPv4 Route > Prefix (Prefisso). Aggiungere il prefisso 0.0.0.0/0

    Route IPv4

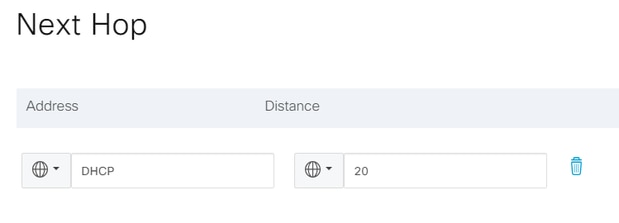

    Fare clic su Add a Next Hop > Sotto il campo address specificare DHCP. Impostare il valore desiderato nel campo Distanza.

    dhcp

    Immettere i valori e fare clic su onsave (su salvataggio).

    Configurazione tramite CLI

    Configurare il percorso predefinito nel dispositivo in modalità di configurazione.

    cEdge# config-transaction
    cEdge(config)# ip route 0.0.0.0 0.0.0.0 dhcp 20
    cEdge(config)# commit
    note-icon

    Nota: per la configurazione tramite CLI, ai percorsi non deve essere associato alcun modello. Per verificare questa esecuzione: visualizzare lo stato del sistema sdwan.

    Metodo 2: Modificare AD nell'interfaccia

    Configurazione tramite modello di funzionalità

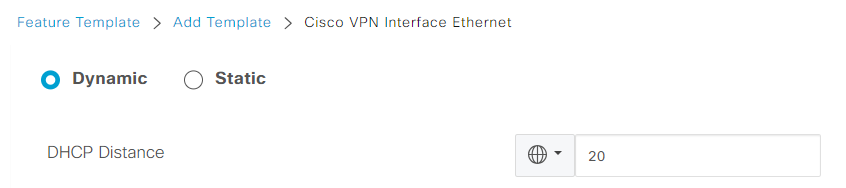

    Selezionare Feature templates > Add Template > Cisco VPN Interface Ethernet > Basic Configuration > IPv4 (Modelli funzionalità > Aggiungi modello > Interfaccia VPN Cisco Ethernet > Configurazione di base > IPv4). Fare clic su Dinamico > Distanza DHCP

    Modificare Distanza DHCP sul valore desiderato.

    interfaccia

    Fare clic su Salva modello.

    Selezionare Feature template (Modello funzionalità) Cisco VPN> IPv4 Route > New IPv4 Route > Prefix (Instradamento IPv4 > Prefisso). Aggiungere il prefisso 0.0.0.0/0 . Modificare la voce per 0.0.0.0/0 > Add a Next Hop . Nel campo address (indirizzo), specificare DHCP.

    XD20

    Configurazione tramite CLI

    Per modificare la distanza amministrativa predefinita DHCP, usare il comando ip dhcp client default-router distance in configurazione interfaccia:

    cEdge# config-transaction
    cEdge(config)# interface GigabitEthernet1
    cEdge(config-if)# ip dhcp client default-router distance 20
    cEdge(config-if)# commit
    note-icon

    Nota: utilizzando questo metodo, non è necessario modificare l'AD sul percorso predefinito, in quanto è configurato nel modello della funzionalità Ethernet dell'interfaccia VPN.

    Per rendere effettiva la configurazione, il dispositivo deve eseguire un nuovo rilevamento o quando si verifica di nuovo il ciclo Discover-Offer-Request-Ack (DORA).

    Il processo di acquisizione di un altro IP tramite DORA DHCP può essere forzato tramite uno di questi metodi.

    1. Quando l'interfaccia viene cancellata, la logica dell'hardware viene ripristinata sull'interfaccia specifica.

    cEdge#clear interface GigabitEthernet1

    2. Rilasciare il lease DHCP.

    Il comando attiva l'interruzione immediata del lease DHCP sull'interfaccia specificata. Una volta rimosso l'indirizzo IP e non più associato all'interfaccia, eseguire il comando renew dhcp Gigabit Ethernet1 per facilitare il rinnovo del lease DHCP.

    cEdge#release dhcp GigabitEthernet1
    cEdge#renew dhcp GigabitEthernet1
    note-icon

    Nota: quando sia il modello della funzionalità VPN di Cisco che il modello della funzionalità Ethernet dell'interfaccia VPN di Cisco hanno la distanza amministrativa impostata, la preferenza configurata sul modello della funzionalità VPN di Cisco ha la precedenza.

    Verifica

    Per verificare il corretto funzionamento di DHCP AD configurato, eseguire il comando fornito e verificare il valore della distanza per la route IP.

    cEdge#show ip route 0.0.0.0
    Routing entry for 0.0.0.0/0, supernet
    Known via "static", distance 20, metric 0, candidate default path
    Routing Descriptor Blocks:
    * 192.168.32.1
    Route metric is 0, traffic share count is 1
