Configurazione di Thousand Eyes sui dispositivi SD-WAN

Introduzione

Questo documento descrive come integrare Thousand Eyes Agent (TE) su una rete ad ampio raggio (SD-WAN) definita dal software.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti.

• Panoramica generale su SD-WAN
• Modelli
• Migliaia di occhi

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware.

• Cisco vManage versione 20.6.3.1
• Cisco vBond versione 20.6.3
• Cisco vSmart versione 20.6.3
• ISR (Integrated Service Router) 4451-X/K9 versione 17.6.3a
• thousandeyes-enterprise-agent-4.3.0.cisco

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Configurazione

Scarica agente TE

1. Accedere all'account TE dalla pagina Cisco ThosandEyes Agent.

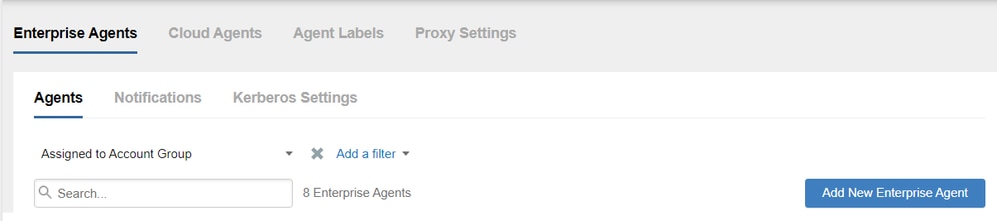

2. Passare a Cloud & Enterprise Agents > Agent Settings.

3. Fare clic su Aggiungi nuovo Enterprise Agent.

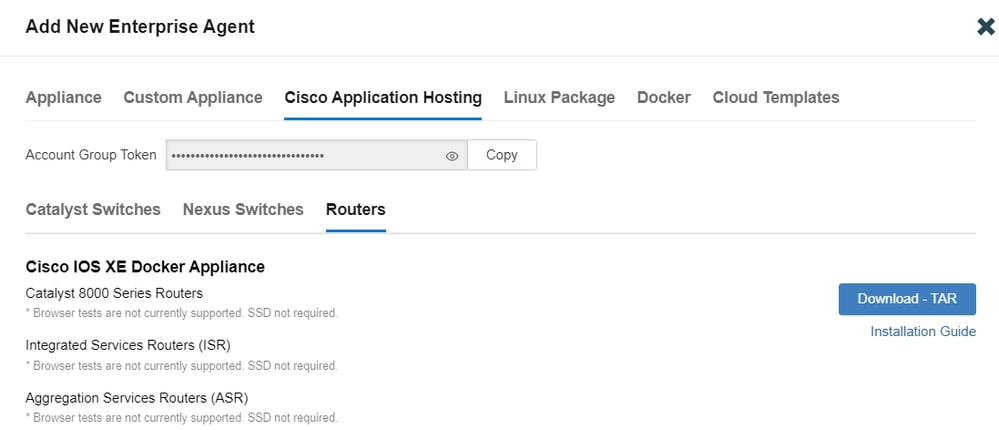

4. Passare a Cisco Application Hosting.

5. Copiare e salvare il token del gruppo di account.

6. Scegliere il tipo di dispositivo, nel caso SD-WAN. Fare clic su Router.

7. Fare clic su Download-TAR per scaricare l'agente.

Carica l'agente TE su Cisco vManage

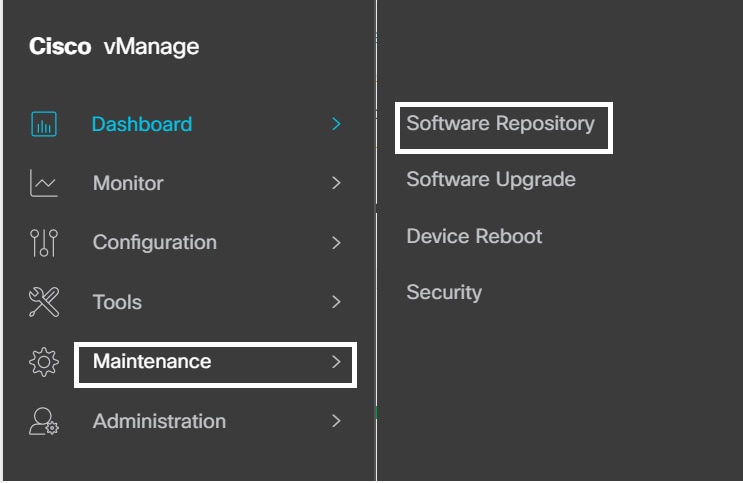

1. Da Cisco vManage, scegliere Manutenzione > Repository software.

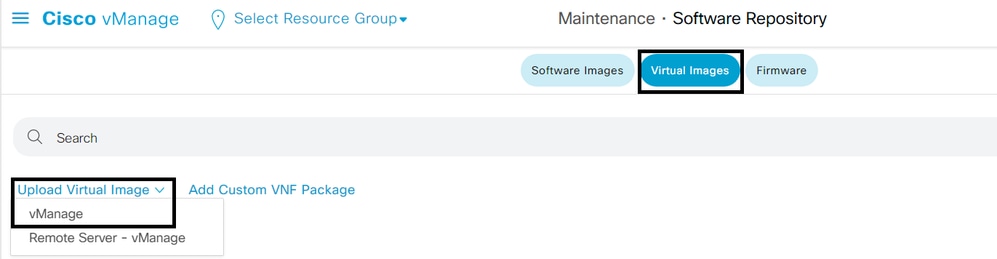

2. Fare clic su Immagini virtuali.

3. Fare clic su Upload Virtual Image (Carica immagine virtuale) e su vManage (Gestisci).

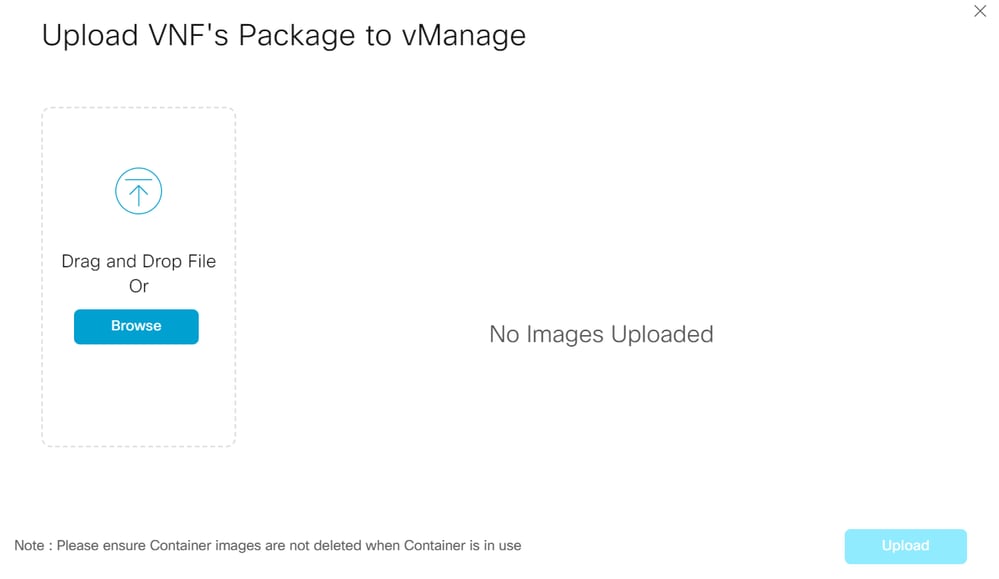

4. Nella finestra di dialogo Carica pacchetto VNF in vManage, individuare il percorso del file del software agente TE scaricato e scegliere il file.

In alternativa, trascinare il file del software dell'agente Cisco ThousandEyes Enterprise.

5. Fare clic su Upload.

Configurare TE sulla VPN di trasporto

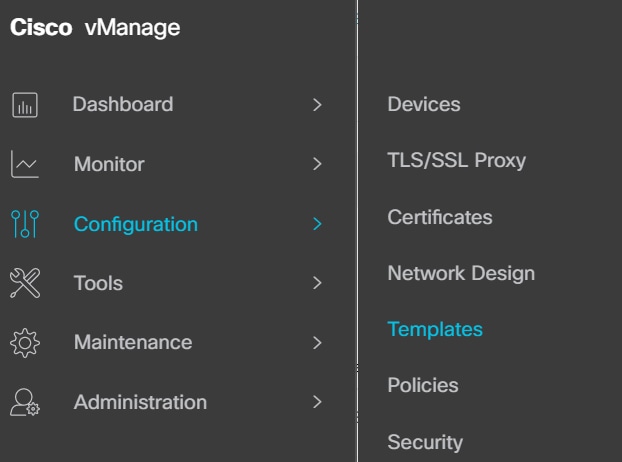

1. Passare a Configurazione > Modelli.

2.In Modello dispositivo, scegliere il modello che si desidera integrare con TE.

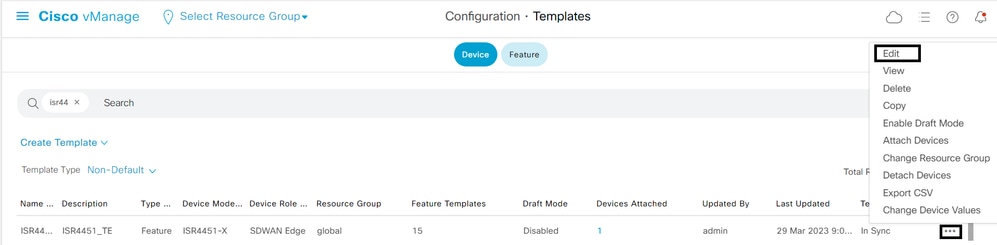

3. Fare clic su tre punti (...) > Modifica.

4. Passare a Modelli aggiuntivi.

5. Scegliere ThousandEyes Agent menu a discesa e fare clic su Crea modello.

a. Nome modello: immettere un nome per il modello. Assicurarsi che il nome del modello sia univoco.

b. Descrizione: inserire una descrizione per il modello.

c. Nella configurazione di base, inserire il token del gruppo di account ottenuto dalle operazioni precedenti.

d. La VPN deve rimanere predefinita.

e. Nella sezione ADVANCED, immettere l'indirizzo IP del server dei nomi preferito.

f. Il nome host è facoltativo.

g. Il tipo di proxy Web non è valido per la configurazione VPN 0.

6. Fare clic su Save (Salva).

7. Fare clic su Aggiorna.

8. Spingere il modello sul dispositivo.

Configura TE su VPN di servizio

1. Passare a Configurazione > Modelli.

2. Da Modello dispositivo, scegliere il modello che si desidera integrare con TE.

3. Fare clic su tre punti (...) > Modifica.

4. Passare a Modelli aggiuntivi.

5. Scegliere ThousandEyes Agent menu a discesa e fare clic su Crea modello.

a. Nome modello: immettere un nome per il modello. Assicurarsi che il nome del modello sia univoco.

b. Descrizione: inserire una descrizione per il modello.

c. Nella configurazione di base, inserire il token del gruppo di account ottenuto dalle operazioni precedenti.

d. Scegliere la VPN del servizio. In questo passo è possibile utilizzare i valori globali o specifici per dispositivo.

e. Nella sezione ADVANCED, immettere l'indirizzo IP del server dei nomi preferito.

f. Hostname e Web Proxy Type sono facoltativi.

6. Fare clic su Save (Salva).

7. Fare clic su Aggiorna.

8. Spingere il modello sul dispositivo.

Verifica

Lato router

Router#show app-hosting list
App id                                   State
---------------------------------------------------------
te                                       RUNNING   >>>> verify the status of app id

Router#show app-hosting detail
App id                 : te
Owner                  : iox
State                  : RUNNING
Application
  Type                 : docker
  Name                 : ThousandEyes Enterprise Agent
  Version              : 4.3.0  >>> verify latest version
  Description          :
  Author               : ThousandEyes
  Path                 : bootflash:.TE_IMAGES/iox-te_4.3.0.tar
  URL Path             :
Activated profile name : custom

Resource reservation
  Memory               : 500 MB
  Disk                 : 1 MB
  CPU                  : 1500 units
  CPU-percent          : 3 %
  VCPU                 : 1

Platform resource profiles
  Profile Name                  CPU(unit)  Memory(MB)  Disk(MB)
  --------------------------------------------------------------

Attached devices
  Type              Name               Alias
  ---------------------------------------------
  serial/shell     iox_console_shell   serial0
  serial/aux       iox_console_aux     serial1
  serial/syslog    iox_syslog          serial2
  serial/trace     iox_trace           serial3

Network interfaces
   ---------------------------------------
eth0:
   MAC address         : 52:54:dd:23:79:c4
   IPv4 address        : 172.16.1.2  >> verify here display the proper default gateway
   IPv6 address        : ::
   Network name        : VPG4

Router#show ip interface brief
Interface              IP-Address      OK? Method Status                Protocol
GigabitEthernet0/0/0   10.0.12.21      YES other  up                    up
GigabitEthernet0/0/1   unassigned      YES unset  down                  down
GigabitEthernet0/0/2   unassigned      YES unset  down                  down
GigabitEthernet0/0/3   172.16.10.1     YES other  down                  down
GigabitEthernet0       unassigned      YES other  administratively down down
Sdwan-system-intf      10.10.10.10     YES unset  up                    up
Loopback65528          192.168.1.1     YES other  up                    up
NVI0                   unassigned      YES unset  up                    up
Tunnel0                10.0.12.21      YES TFTP   up                    up
VirtualPortGroup4      172.16.1.1      YES other  up                    up  >>> check virtual group interface is UP

• Collegarsi a Cisco ThousandEyes Enterprise Agent e selezionare var/log/agent/te-agent.log.

Router#app-hosting connect appid te session
# cat var/log/agent/te-agent.log
2023-03-29 13:35:53.900 INFO  [a273cf00]   enable-iox                         53.5207 seconds
2023-03-29 13:35:55.900 INFO [a273cf00]   download-package-te                24.0457 seconds
2023-03-29 13:35:55.900 INFO  [a273cf00]   install-te                         82.3967 seconds
2023-03-29 13:35:55.902 INFO [15816]:   pre-config-callback                169.5950 seconds
2023-03-29 13:35:55.902 INFO [15816]:   verify-install-te                  58.4398 seconds
2023-03-29 13:35:55.902 INFO [15816]:   post-config-callback               59.3583 seconds
2023-03-29 13:35:55.941 INFO [15816]: utdapp.py profile info
2023-03-29 13:35:55.941 INFO [15816]:   is-config-interesting              0.0012 seconds
2023-03-29 13:35:55.942 INFO [15816]:   TOTAL                              3.96 minutes

Lato Migliaia di occhi

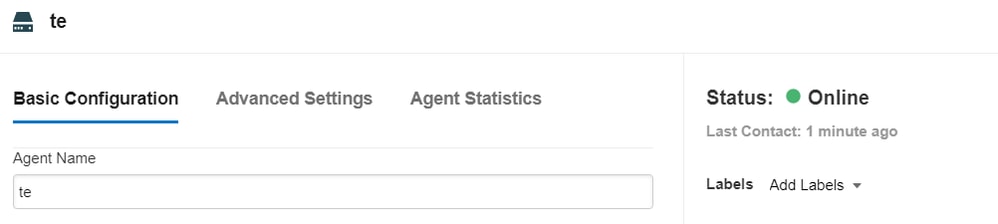

Verificare che il dispositivo sia visualizzato come attivo (verde) nel portale.

1. Nel portale, passare a Cloud & Enterprise Agents > Agent Settings (Impostazioni agente).

2. Fare clic sul dispositivo e controllare le informazioni.
