Risoluzione dei problemi di EIGRP sui dispositivi FTD

Introduzione

In questo documento viene descritto come verificare e risolvere i problemi relativi alla configurazione EIGRP sui dispositivi FTD utilizzando un FMC come manager.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Concetti e funzionalità del protocollo EIGRP (Enhanced Interior Gateway Routing Protocol)
• Cisco Secure Firewall Management Center (FMC)
• Cisco Secure Firewall Threat Defense (FTD)

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• FTDv per VMWare nella versione 7.2.8.
• FMC per VMWare nella versione 7.2.8.

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Sfondo EIGRP

L'EIGRP può essere configurato su un FMC per utilizzare il routing dinamico tra i dispositivi FTD e altri dispositivi compatibili con l'EIGRP.

Il CCP consente la configurazione di un solo sistema autonomo EIGRP (AS) in modalità singola.

I parametri successivi devono corrispondere ai vicini EIGRP per formare l'adiacenza EIGRP.

- Interfaccia appartenente alla stessa subnet IP.

- EIGRP AS

- Intervallo di attesa e di saluto

- MTU

- Autenticazione interfaccia.

Configurazione di base

In questa sezione vengono descritti i parametri necessari per configurare EIGRP.

1. Selezionare Dispositivi > Gestione dispositivi > Modifica dispositivo
2. Fare clic sulla scheda Instradamento.
3. Fare clic su EIGRP nella barra dei menu a sinistra.
4. Selezionare la casella di spunta Enable EIGRP, per abilitare il protocollo, e assegnare un valore compreso tra 1 e 65535 a un numero AS.
5. L'opzione Riepilogo automatico è disattivata per impostazione predefinita
6. Selezionare una rete/host, è possibile utilizzare un oggetto creato in precedenza o aggiungerne uno nuovo facendo clic sul pulsante Aggiungi (+)
7. (Facoltativo) Selezionare la casella di controllo Interfaccia passiva per selezionare le interfacce che non ridistribuiscono il traffico.
8. Fare clic su Salva per memorizzare le modifiche.

Regole di filtro

L'FTD consente all'utente di configurare una lista di distribuzione per controllare le route in entrata e in uscita.

1. Selezionare Dispositivi > Gestione dispositivi > Modifica dispositivo
2. Fare clic sulla scheda Instradamento.
3. Fare clic su EIGRP.
4. Fare clic su Filtering Rules > Add.
5. Selezionare le informazioni corrispondenti per i campi di filtro.

• Direzione filtro
• Seleziona interfaccia
• Seleziona elenco accessi

6. Passare alla procedura, se è stato configurato un elenco degli accessi standard.

Se l'utente deve configurare un elenco degli accessi standard, fare clic sul pulsante più o crearlo scegliendo Oggetti > Gestione oggetti > Elenco accessi > Standard > Aggiungi elenco degli accessi standard.

7. Assegnare un nome all'elenco

8. Fare clic sul pulsante più ( + )

• Selezionare un'azione
• Aggiungere la rete o l'host dalla rete disponibile alla rete selezionata.

9. Fare clic su Add in basso per salvare la voce dell'elenco degli accessi.

10. Fare clic su Save (Salva) per salvare l'elenco degli accessi standard.

11. Fare clic su Ok.

12. Fare clic su Salva per convalidare le modifiche.

Ridistribuzione

L'FTD è in grado di ridistribuire le route generate dai protocolli BGP, RIP e OSPF o dalle route statiche e connesse all'EIGRP.

1. Selezionare Dispositivi > Gestione dispositivi > Modifica dispositivo
2. Fare clic sulla scheda Instradamento.
3. Fare clic su EIGRP.
4. Fare clic su Ridistribuzione.
5. Immettere le informazioni nei campi di ridistribuzione.

• Protocollo
  • RIP
  • OSPF
  • BGP
  • Connesso
  • Statico

Per OSPF è necessario specificare l'ID processo e per BGP il numero AS sull'ID processo non riuscito*.

Se la configurazione richiede la ridistribuzione delle informazioni generate dal protocollo OSPF, l'utente può selezionare il tipo di ridistribuzione OSPF.

Le metriche facoltative fanno riferimento alle metriche EIGRP e alla mappa route.

Interfaccia

Timer Hello e Hold

I pacchetti Hello vengono utilizzati per l'individuazione dei router adiacenti e per rilevare i router adiacenti disponibili. Questi pacchetti vengono inviati in intervalli; per impostazione predefinita, il valore di questo timer è 5 secondi.

Timer di attesa, determina il periodo di tempo durante il quale EIGRP ritiene che una route sia raggiungibile e funzionante. Per impostazione predefinita, il valore del tempo di attesa è 3 volte l'intervallo di attesa.

Autenticazione

L'FTD supporta l'algoritmo hash MD5 per autenticare i pacchetti EIGRP. Per impostazione predefinita, l'autenticazione è disabilitata.

Selezionare la casella di controllo Autenticazione MD5 per abilitare l'algoritmo hash MD5.

Chiave

Non crittografato - testo normale.

Crittografia

Comandi per la risoluzione dei problemi e la convalida

• show run router eigrp. Visualizza la configurazione EIGRP
• show run interface [ interfaccia]. Visualizza le informazioni relative all'autenticazione dell'interfaccia EIGRP e ai timer.
• show eigrp events [{ inizio fine} | type]. Visualizza il registro eventi EIGRP.
• show eigrp interfaces [ if-name] [ detail]. Visualizza le interfacce che partecipano al routing EIGRP.
• show eigrp neighbors [ dettaglio | static] [ nome-if]. Visualizza la tabella adiacente EIGRP.
• show eigrp topology [ ip-addr [ mask] | active | collegamenti completi | in sospeso | riepilogo | zero successori]. Visualizza la tabella della topologia EIGRP.
• visualizzare il traffico eigrp. Visualizza le statistiche del traffico EIGRP.

Verifica

Per la topologia successiva, questa sezione utilizza i comandi descritti in precedenza per convalidare la configurazione EIGRP applicata all'FTD.

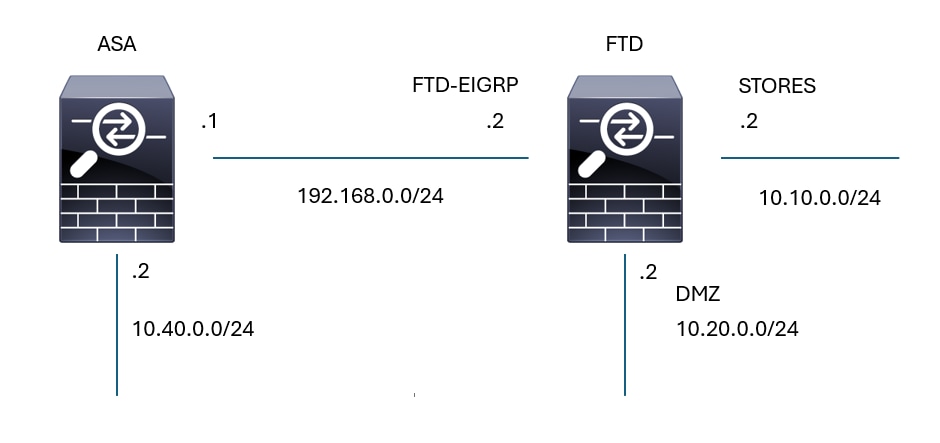

Topologia EIGRP

Configurazione di base

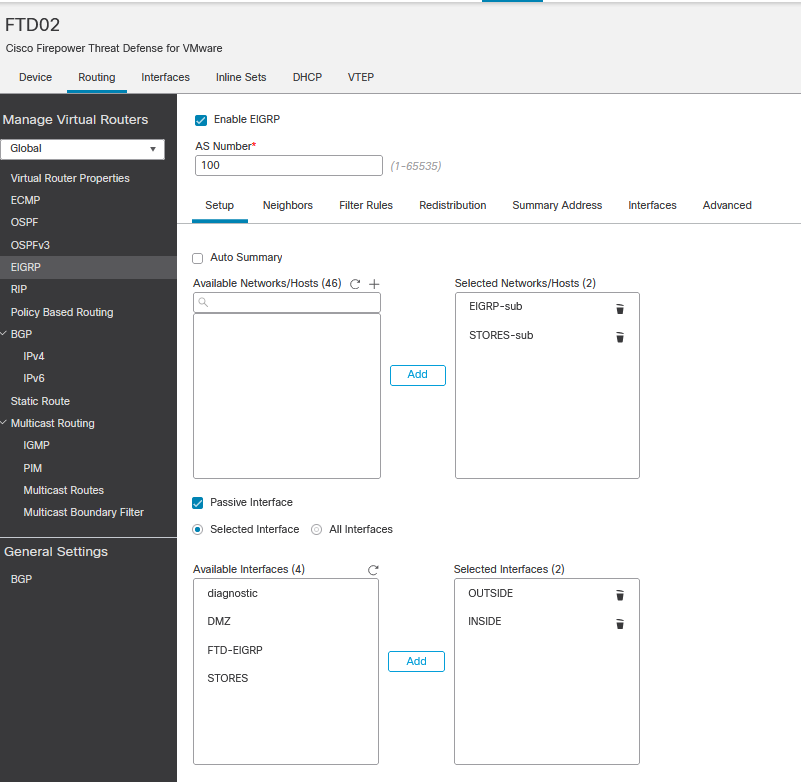

Configurazione di base EIGRP

Ridistribuzione

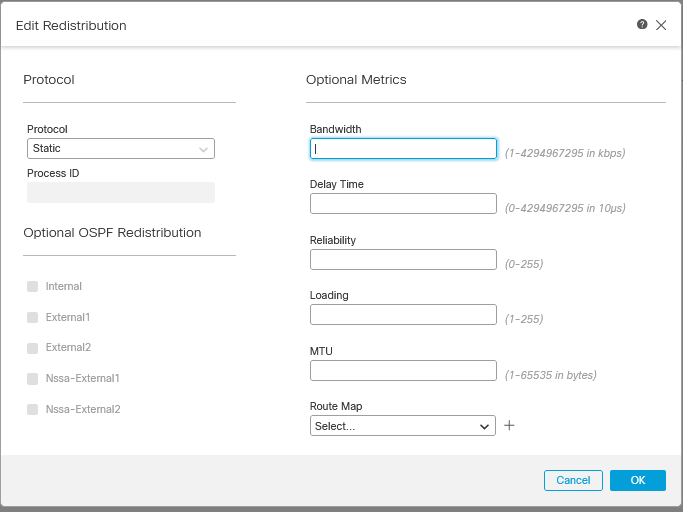

Configurazione ridistribuzione EIGRP

Configurazione dell'interfaccia

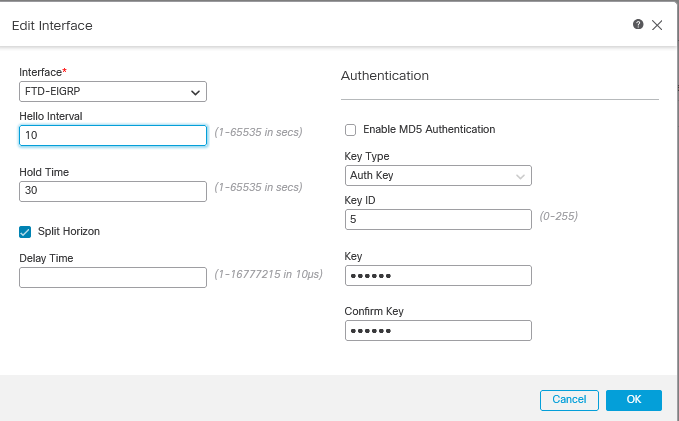

Configurazione interfaccia EIGRP

Convalida tramite comandi

firepower# show run router eigrp
router eigrp 100
no default-information in
no default-information out
no eigrp log-neighbor-warnings
no eigrp log-neighbor-changes
network 10.10.0.0 255.255.255.0
network 192.168.0.0 255.255.255.0
passive-interface OUTSIDE
passive-interface INSIDE
redistribute static
!
firepower# show run int g 0/2
!
interface GigabitEthernet0/2
nameif FTD-EIGRP
cts manual
propagate sgt preserve-untag
policy static sgt disabled trusted
security-level 0
ip address 192.168.0.2 255.255.255.0
hello-interval eigrp 100 10
hold-time eigrp 100 30

firepower# show eigrp events
106 04:24:27.980 Conn rt change: 192.168.0.0 255.255.255.0 FTD-EIGRP
107 04:24:27.980 Lost route 1=forceactv: 192.168.0.0 255.255.255.0 0
108 04:24:27.980 Change queue emptied, entries: 1
109 04:24:27.980 Metric set: 192.168.0.0 255.255.255.0 512
110 04:24:27.980 Update reason, delay: new if 4294967295
111 04:24:27.980 Update sent, RD: 192.168.0.0 255.255.255.0 4294967295
112 04:24:27.980 Update reason, delay: metric chg 4294967295
113 04:24:27.980 Update sent, RD: 192.168.0.0 255.255.255.0 4294967295
114 04:24:27.980 Route installed: 192.168.0.0 255.255.255.0 0.0.0.0
115 04:24:27.980 Find FS: 192.168.0.0 255.255.255.0 4294967295
116 04:24:27.980 Rcv update met/succmet: 512 0
117 04:24:27.980 Rcv update dest/orig: 192.168.0.0 255.255.255.0 Connected
118 04:24:27.980 Metric set: 192.168.0.0 255.255.255.0 4294967295
119 04:24:27.980 Conn rt change: 192.168.0.0 255.255.255.0 FTD-EIGRP

firepower# show eigrp interfaces
EIGRP-IPv4 Interfaces for AS(100)
                      Xmit Queue    Mean   Pacing Time   Multicast   Pending
Interface     Peers   Un/Reliable   SRTT   Un/Reliable   Flow Timer  Routes
FTD-EIGRP     1       0 / 0         48     0 / 1         193         0

firepower# show eigrp neighbors
EIGRP-IPv4 Neighbors for AS(100)
H         Address         Interface         Hold   Uptime     SRTT    RTO     Q    Seq
                                            (sec)             (ms)           Cnt   Num
0         192.168.0.1     FTD-EIGRP         27     09:15:22   48      1458    0      4

firepower# show eigrp topology
EIGRP-IPv4 Topology Table for AS(100)/ID(192.168.0.2)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
r - reply Status, s - sia Status

P 10.10.0.0 255.255.255.0, 1 successors, FD is 512
via Connected, STORES
P 10.40.0.0 255.255.255.0, 1 successors, FD is 768  ---------- Route learn from EIGRP neighbor
via 192.168.0.1 (768/512), FTD-EIGRP
P 192.168.0.0 255.255.255.0, 1 successors, FD is 512
via Connected, FTD-EIGRP
P 0.0.0.0 0.0.0.0, 1 successors, FD is 512
via Rstatic (512/0)

firepower# show eigrp traffic
EIGRP-IPv4 Traffic Statistics for AS(100)

Hellos sent/received: 16606/6989
Updates sent/received: 8/4
Queries sent/received: 2/0
Replies sent/received: 0/1
Acks sent/received: 3/5
SIA-Queries sent/received: 0/0
SIA-Replies sent/received: 0/0
Hello Process ID: 4007513056
PDM Process ID: 4007513984
Socket Queue:
Input Queue: 0/2000/2/0 (current/max/highest/drops)
