Questo documento descrive come configurare la VPN da sito a sito basata su route con supporto VRF su FTD gestito da FDM.
Cisco raccomanda la conoscenza dei seguenti argomenti:
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Virtual Routing and Forwarding (VRF) su Firepower Device Manager (FDM) consente di creare più istanze di routing isolate su un singolo dispositivo Firepower Threat Defense (FTD). Ogni istanza VRF opera come un router virtuale separato con una tabella di routing specifica, consentendo la separazione logica del traffico di rete e fornendo funzionalità avanzate di sicurezza e gestione del traffico.

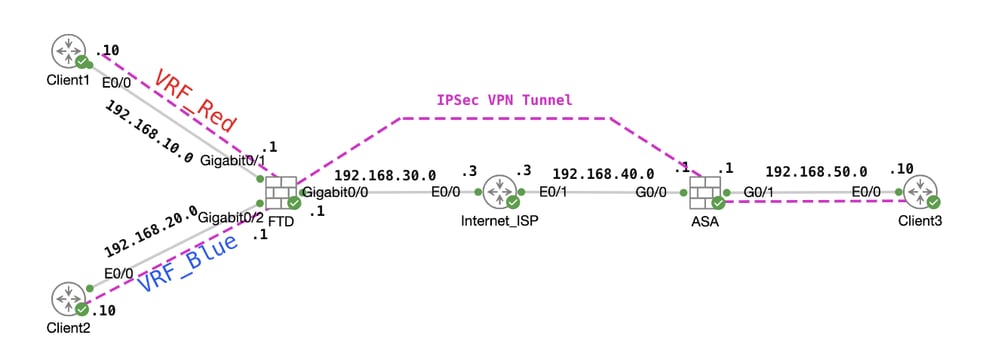

In questo documento viene spiegato come configurare una VPN IPSec con supporto VRF con VTI. VRF Red network e VRF Blue network sono dietro FTD. Il client 1 nella rete rossa VRF e il client 2 nel blu VRF comunicano con il client 3 dietro l'ASA tramite il tunnel VPN IPSec.
Passaggio 1. È essenziale verificare che la configurazione preliminare dell'interconnettività IP tra i nodi sia stata debitamente completata. Client1 e Client2 hanno indirizzo IP interno FTD come gateway. Il client 3 ha come gateway l'indirizzo IP interno dell'appliance ASA.

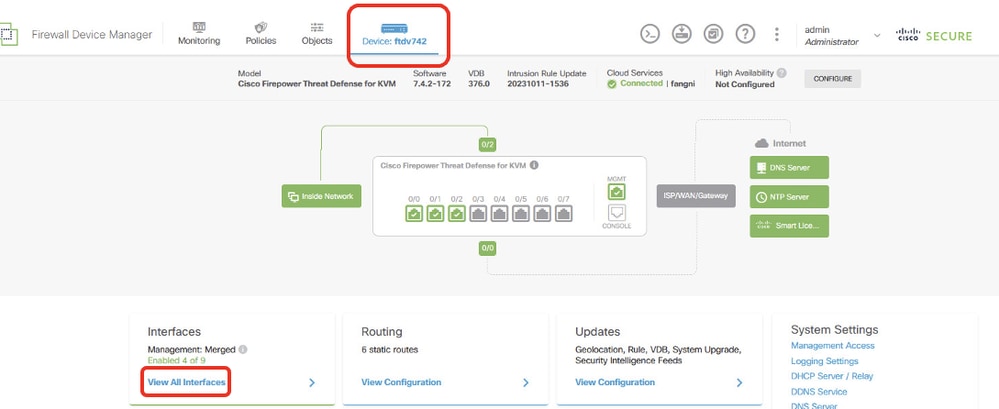

Passaggio 2. Creare l'interfaccia del tunnel virtuale. Accedere alla GUI FDM di FTD. Passare a Dispositivo > Interfacce. Fare clic su Visualizza tutte le interfacce.

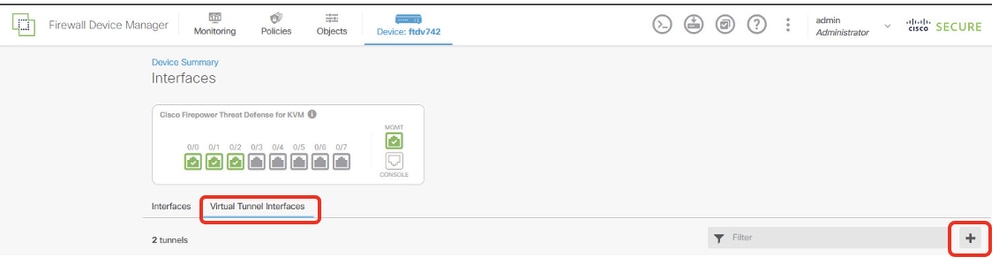

Passaggio 2.1. Fare clic sulla scheda Interfacce tunnel virtuale. Fare clic sul pulsante +.

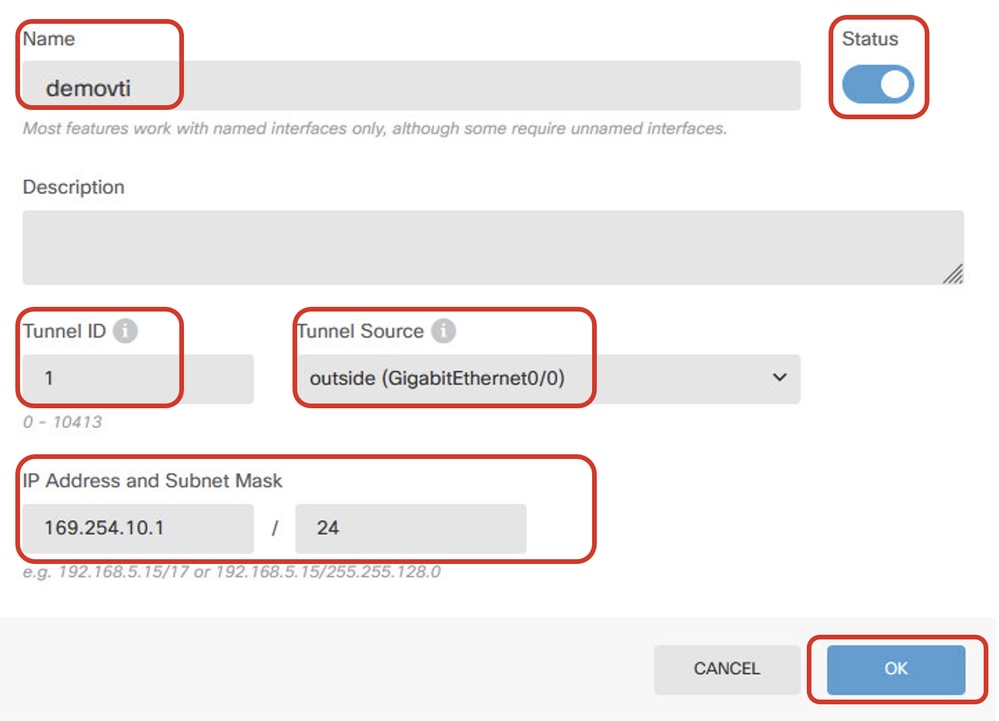

Passaggio 2.2. Fornire le informazioni necessarie. Fare clic sul pulsante OK.
Passaggio 3. Passare a Dispositivo > VPN da sito a sito . Fare clic sul pulsante View Configuration (Visualizza configurazione).

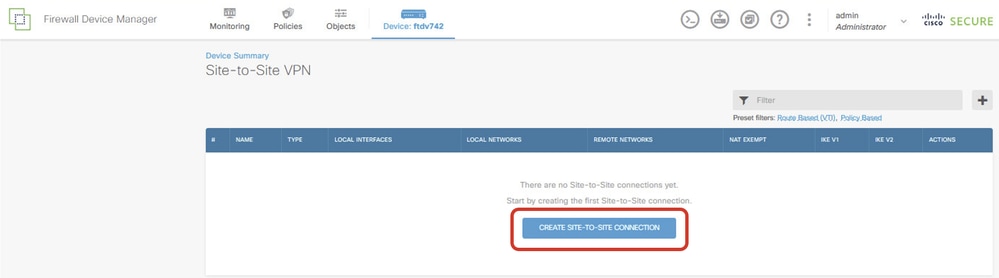

Passaggio 3.1. Iniziare a creare una nuova VPN da sito a sito. Fare clic sul pulsante CREA CONNESSIONE DA SITO A SITO. In alternativa, fare clic sul pulsante +.

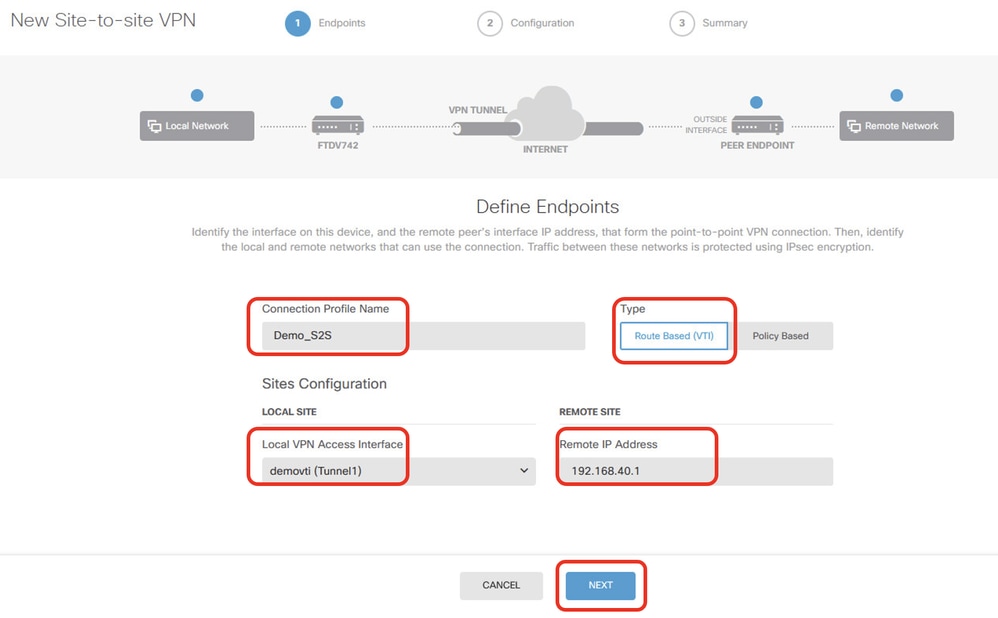

Passaggio 3.2. Fornire informazioni necessarie. Fare clic sul pulsante NEXT.

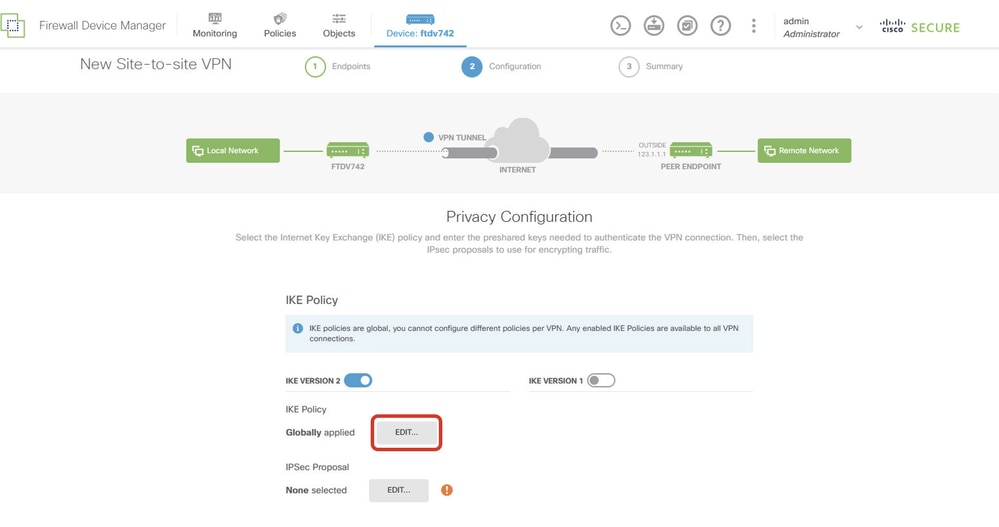

Passaggio 3.3. Passare al criterio IKE. Fare clic sul pulsante EDIT.
Passaggio 3.4. Per i criteri IKE, è possibile utilizzare valori predefiniti oppure crearne uno nuovo facendo clic su Crea nuovo criterio IKE .

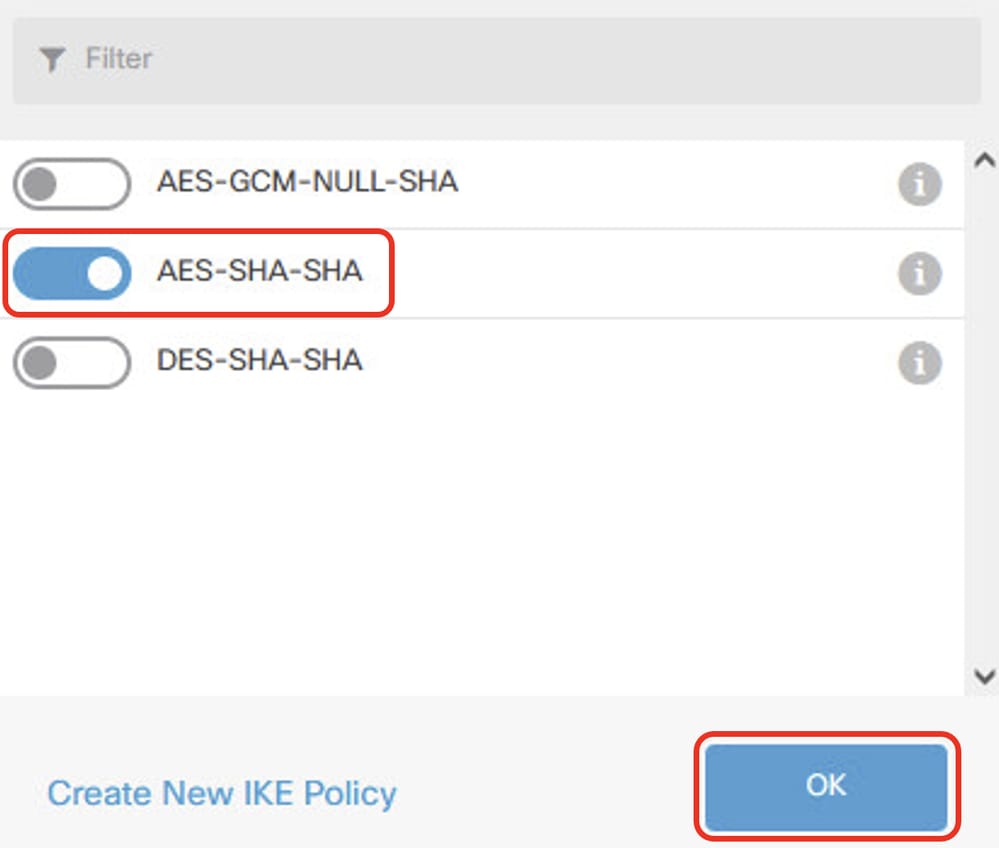

In questo esempio, attivare o disattivare il nome di un criterio IKE esistente AES-SHA-SHA. Fare clic sul pulsante OK per salvare.

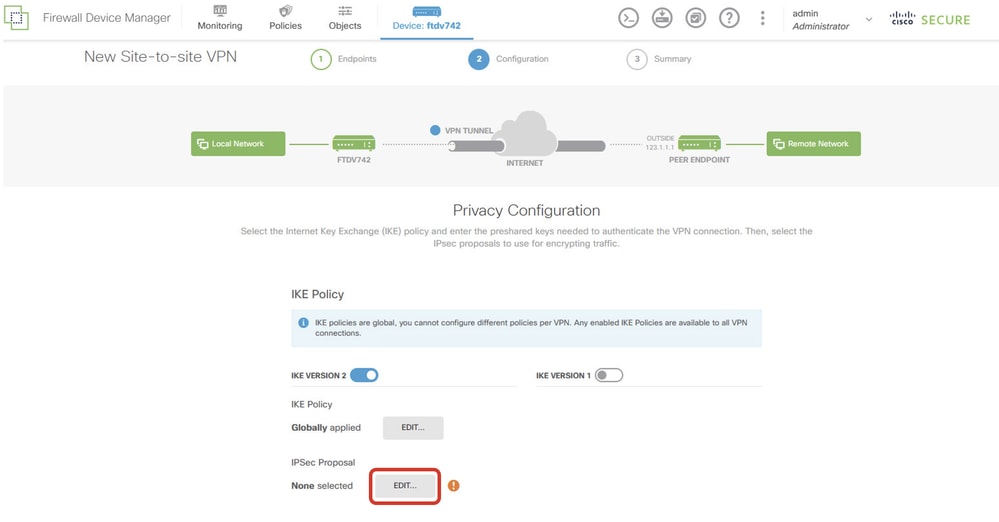

Passaggio 3.5. Passare alla proposta IPSec. Fare clic sul pulsante EDIT.

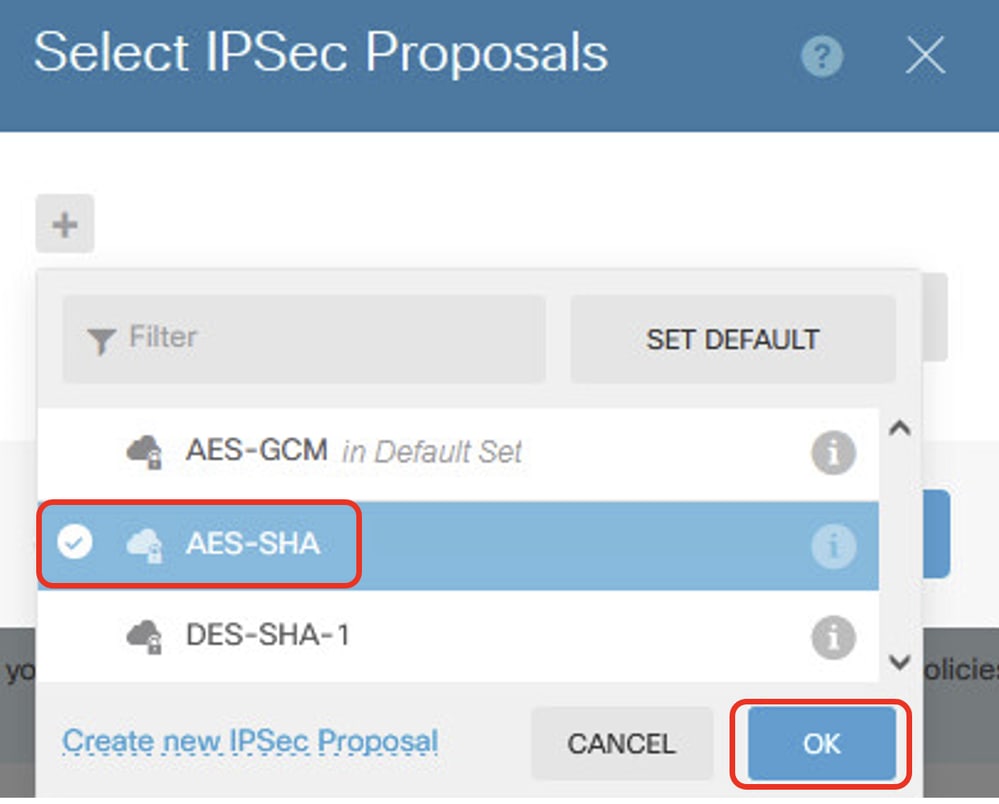

Passaggio 3.6. Per una proposta IPSec, è possibile utilizzare una proposta predefinita oppure crearne una nuova facendo clic su Crea nuova proposta IPSec.
In questo esempio, attivare o disattivare il nome di una proposta IPSec esistente AES-SHA. Fare clic su OK per salvare.

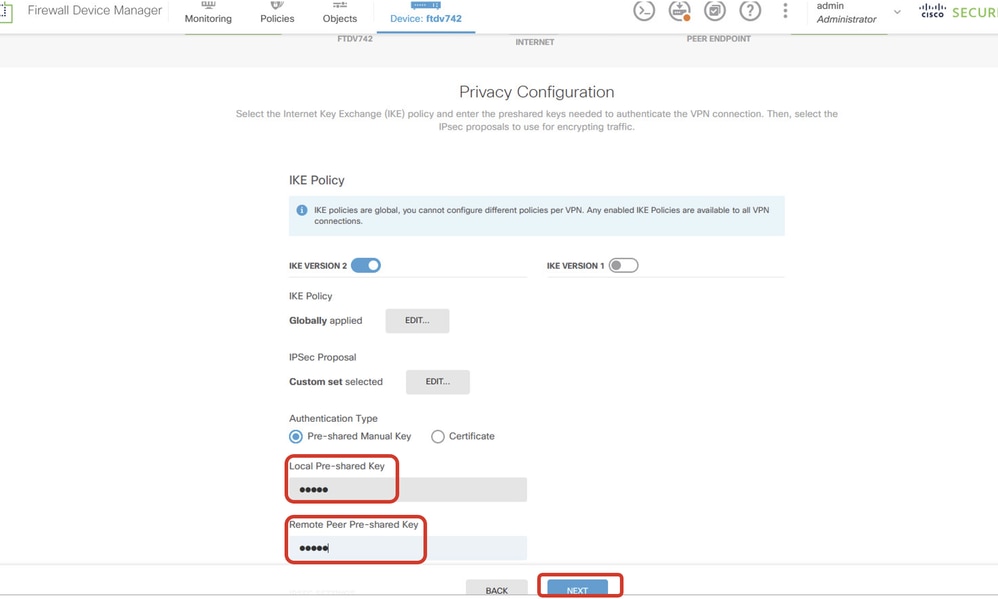

Passaggio 3.7. Scorrere la pagina e configurare la chiave già condivisa. Fare clic sul pulsante NEXT.
Prendere nota della chiave già condivisa e configurarla sull'appliance ASA in un secondo momento.

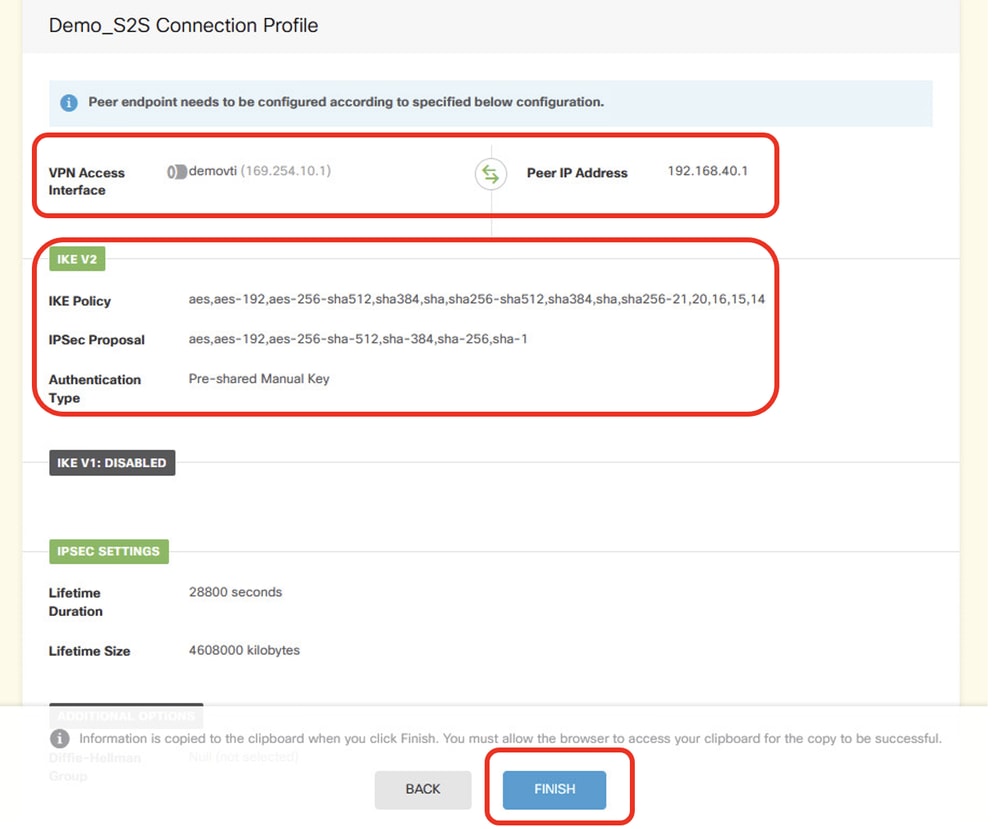

Passaggio 3.8. Esaminare la configurazione VPN. Se è necessario apportare modifiche, fare clic sul pulsante INDIETRO. Se tutto funziona, fare clic sul pulsante FINISH (Fine).

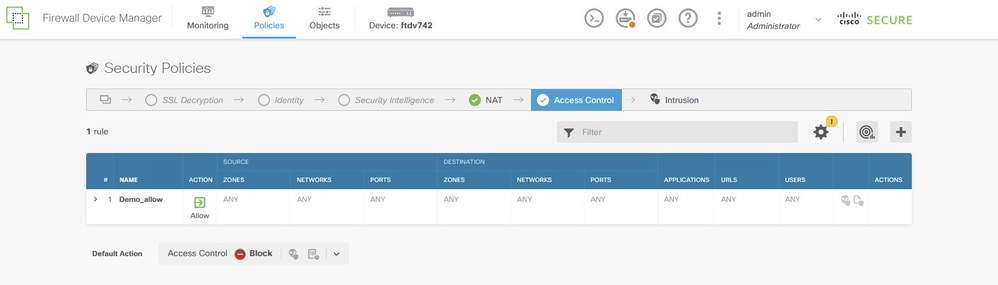

Passaggio 3.9. Creare una regola di controllo dell'accesso per consentire il passaggio del traffico attraverso l'FTD. In questo esempio, consenti tutto per scopo dimostrativo. Modifica i criteri in base alle tue esigenze.
Passaggio 3.10. (Facoltativo) Configurare la regola di esenzione NAT per il traffico client su FTD se è presente un NAT dinamico configurato per l'accesso del client a Internet. In questo esempio, non è necessario configurare una regola di esenzione NAT perché non è presente un NAT dinamico configurato su FTD.
Passaggio 3.11. Distribuire le modifiche alla configurazione.
Passaggio 4. Configurare i router virtuali.

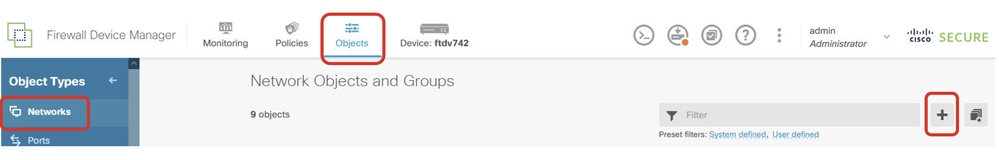

Passaggio 4.1. Creare gli oggetti di rete per l'instradamento statico. Passare a Oggetti > Reti , quindi fare clic sul pulsante +.

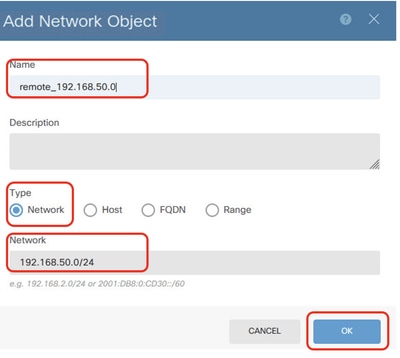

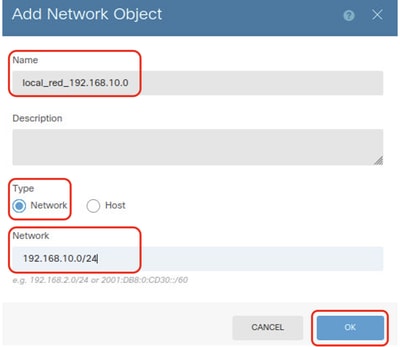

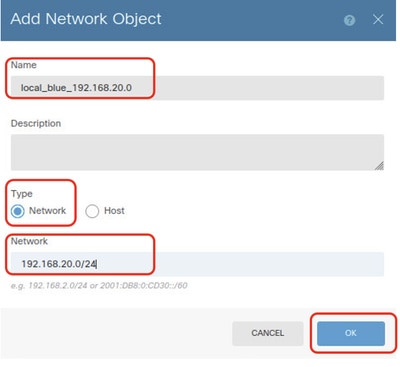

Passaggio 4.2. Fornire le informazioni necessarie su ciascun oggetto di rete. Fare clic sul pulsante OK.
Passaggio 4.3. Creare il primo router virtuale. Selezionare Periferica > Instradamento. Fare clic su View Configuration (Visualizza configurazione).

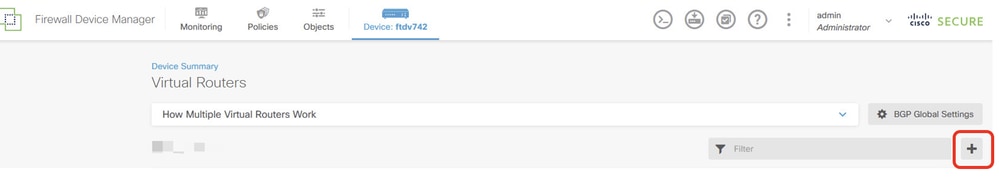

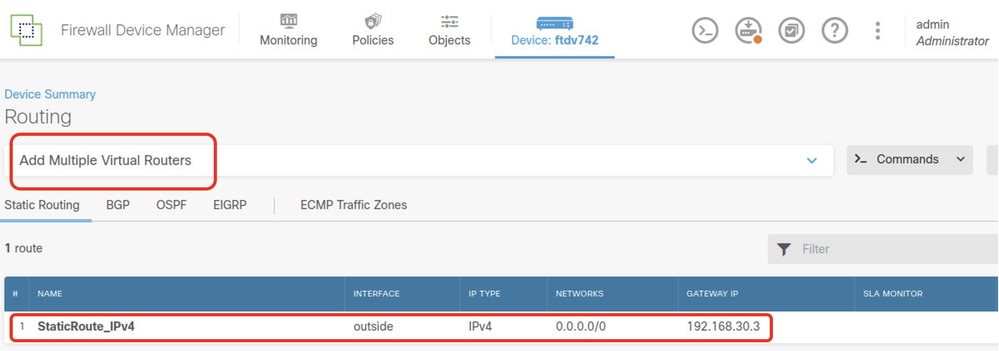

Passaggio 4.4. Fare clic su Add Multiple Virtual Router (Aggiungi più router virtuali).
Nota: è già stata configurata una route statica tramite interfaccia esterna durante l'inizializzazione di FDM. Se non è disponibile, configurarlo manualmente.

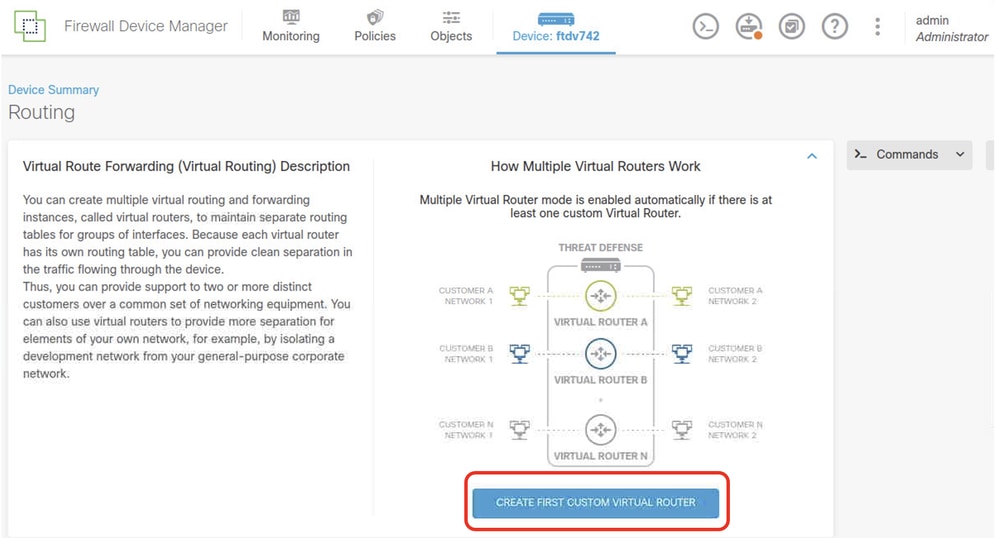

Passaggio 4.5. Fare clic su CREATE FIRST CUSTOM VIRTUAL ROUTER.

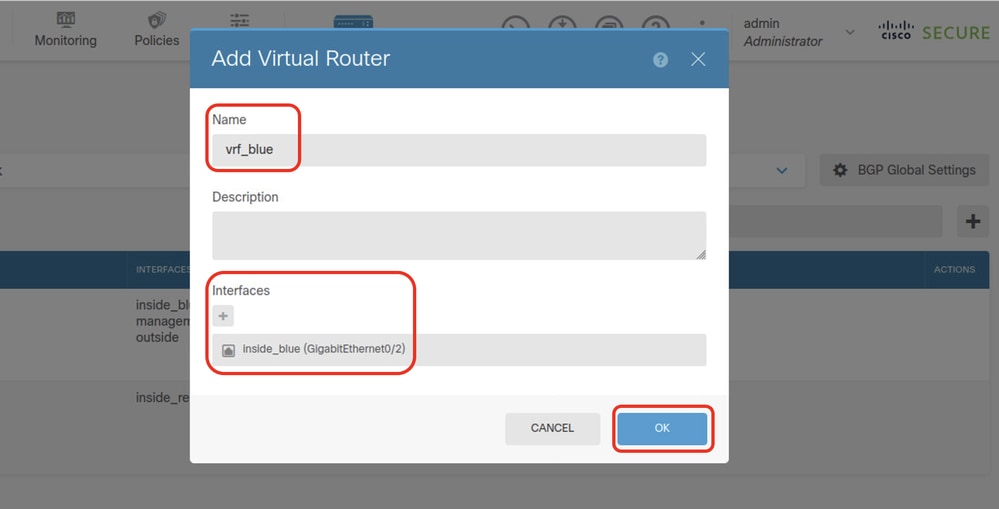

Passaggio 4.6. Fornire le informazioni necessarie sul primo router virtuale. Fare clic sul pulsante OK. Dopo la creazione del primo router virtuale, viene visualizzato automaticamente il nome globale del file vrf.
Passaggio 4.7. Creare il secondo router virtuale. Passare a Dispositivo > Routing. Fare clic su View Configuration (Visualizza configurazione). Fare clic sul pulsante +.
Passaggio 4.8. Fornire le informazioni necessarie sul secondo router virtuale. Fare clic su OK pulsante
Passaggio 5. Creare una perdita di route da vrf_blue a Global. Questa route consente agli endpoint nella rete 192.168.20.0/24 di avviare connessioni che attraversano il tunnel VPN da sito a sito. Per questo esempio, l'endpoint remoto sta proteggendo la rete 192.168.50.0/24.

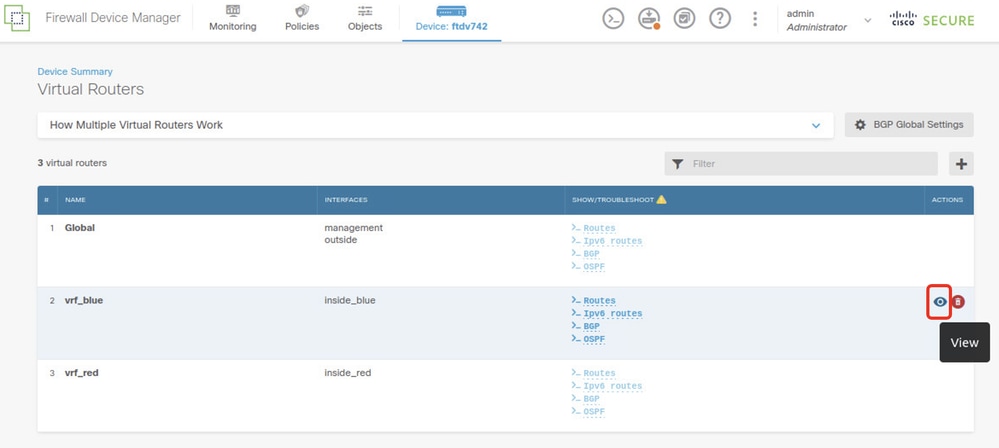

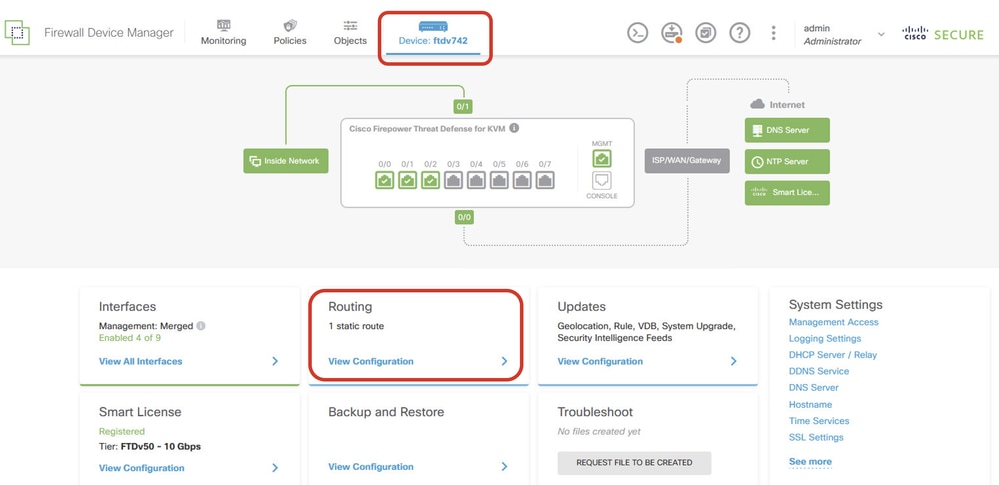

Selezionare Periferica > Instradamento. Fare clic su Visualizza configurazione. fare clic sull'icona Visualizza nella cella Action del router virtuale vrf_blue.

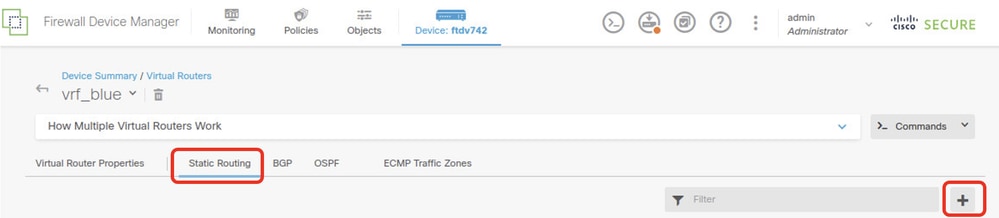

Passaggio 5.1. Fare clic sulla scheda Instradamento statico. Fare clic sul pulsante +.

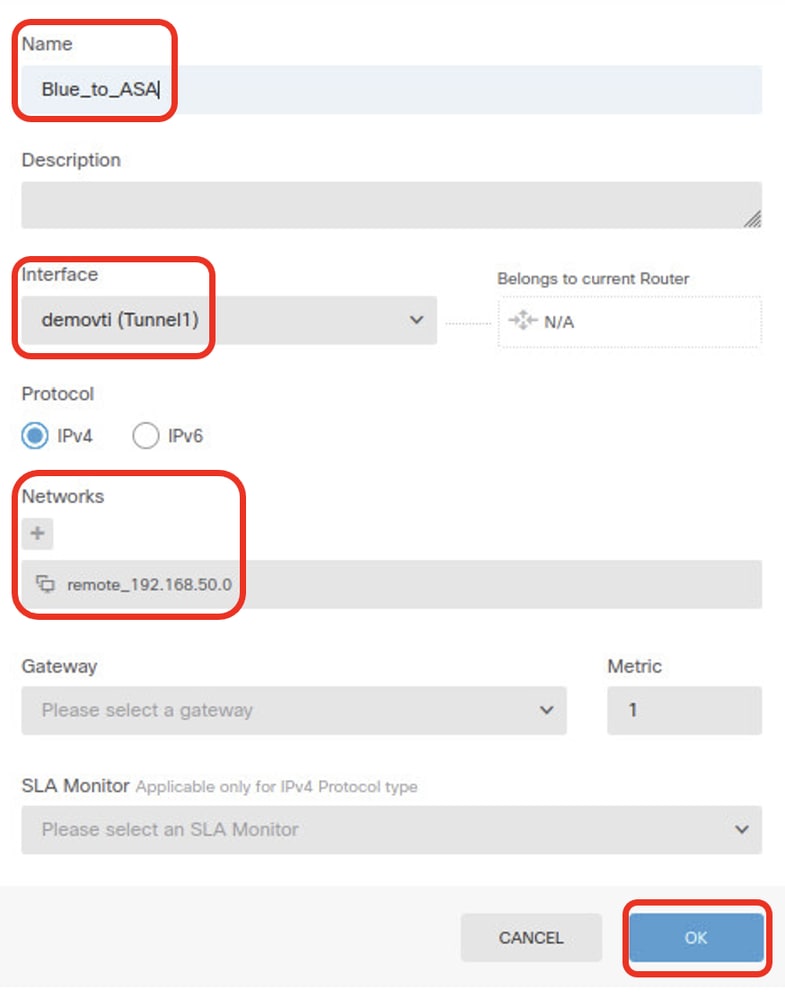

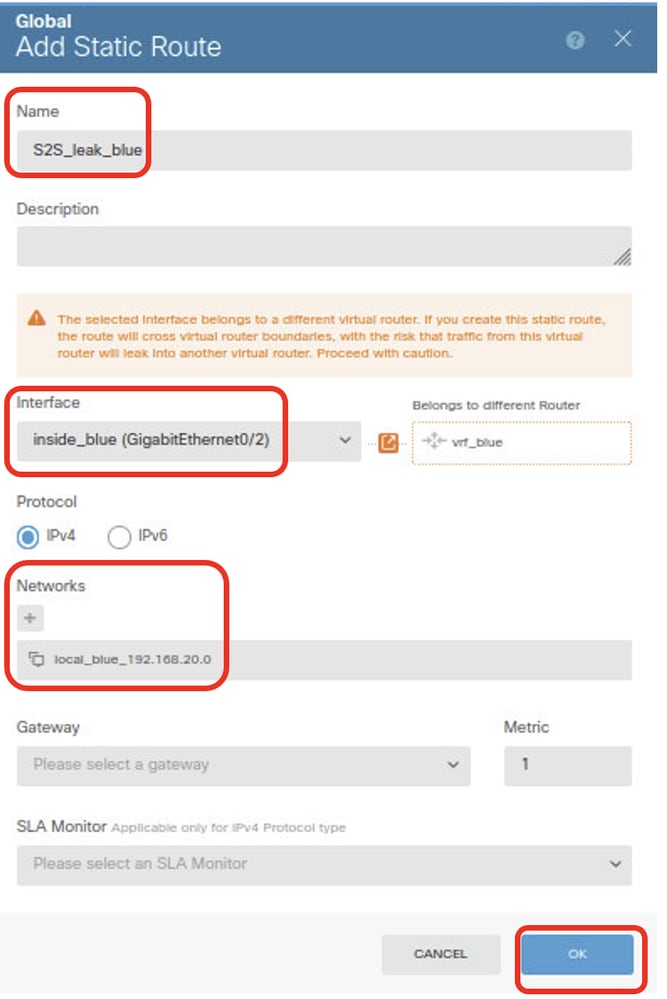

Passaggio 5.2. Fornire le informazioni necessarie. Fare clic sul pulsante OK.
Passaggio 6. Creare una perdita di route da vrf_red a Global. Questa route consente agli endpoint nella rete 192.168.10.0/24 di avviare connessioni che attraversano il tunnel VPN da sito a sito. Per questo esempio, l'endpoint remoto sta proteggendo la rete 192.168.50.0/24.

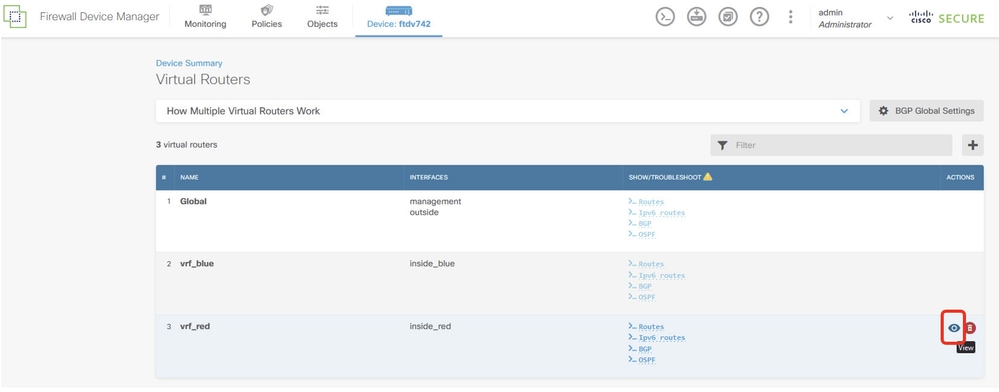

Selezionare Periferica > Instradamento. Fare clic su Visualizza configurazione. fare clic sull'icona Visualizza nella cella Action del router virtuale vrf_red.

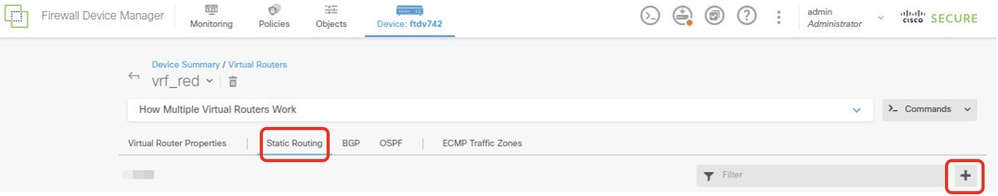

Passaggio 6.1. Fare clic sulla scheda Instradamento statico. Fare clic sul pulsante +.

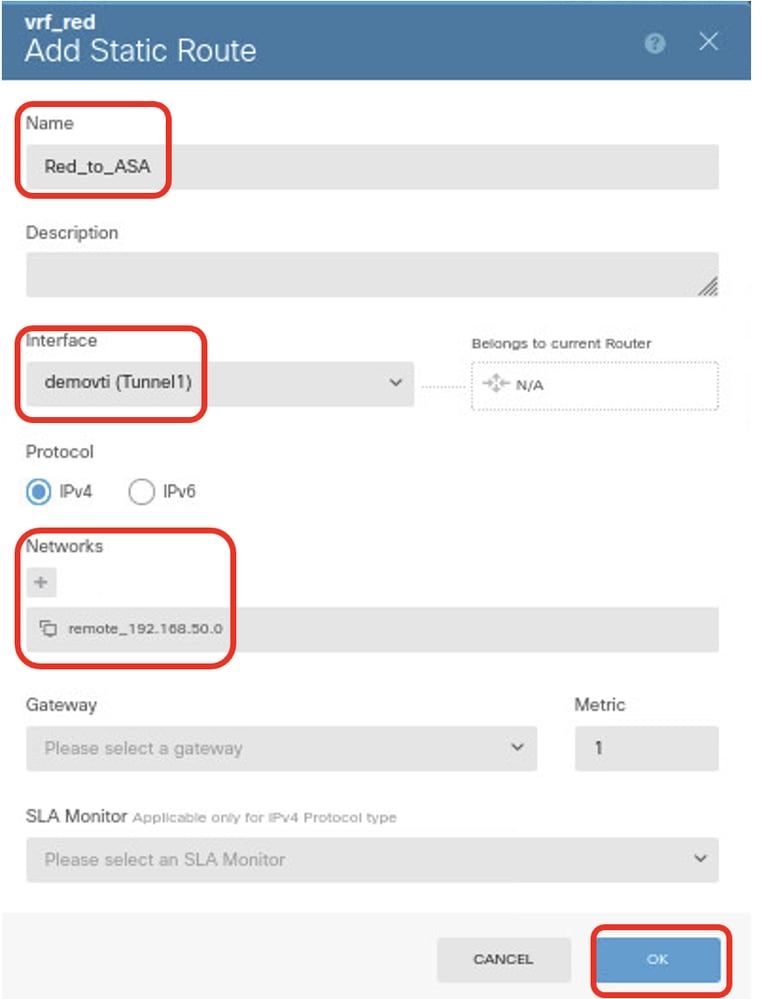

Passaggio 6.2. Fornire le informazioni necessarie. Fare clic sul pulsante OK.
Passaggio 7. Creare una perdita del percorso dai router globali a quelli virtuali. Le route consentono agli endpoint protetti dall'estremità remota della VPN da sito a sito di accedere alla rete 192.168.10.0/24 nel router virtuale vrf_red e alla rete 192.168.20.0/24 nel router virtuale vrf_blue.
Selezionare Periferica > Instradamento. Fare clic su Visualizza configurazione. fare clic sull'icona Visualizza nella cella Azione del router virtuale globale.
Passaggio 7.1. Fare clic sulla scheda Instradamento statico. Fare clic sul pulsante +.

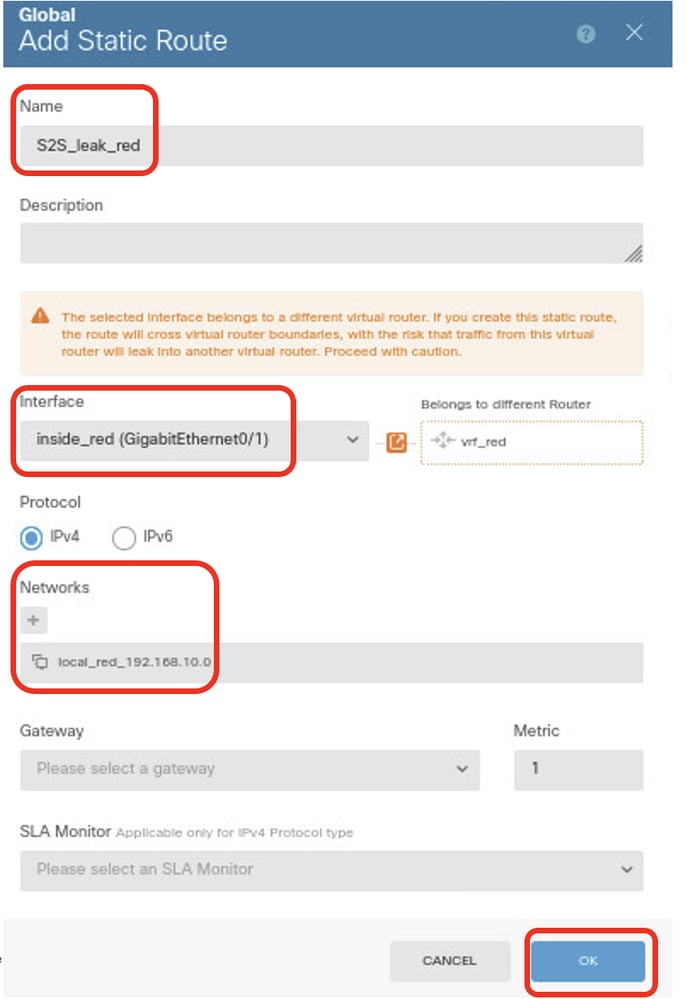

Passaggio 7.2. Fornire le informazioni necessarie. Fare clic sul pulsante OK.
Passaggio 8. Distribuire le modifiche alla configurazione.
Passaggio 9. Creare il criterio IKEv2 che definisce gli stessi parametri configurati nell'FTD.
crypto ikev2 policy 20
encryption aes-256 aes-192 aes
integrity sha512 sha384 sha256 sha
group 21 20 16 15 14
prf sha512 sha384 sha256 sha
lifetime seconds 86400
Passaggio 10. Creare una proposta ipsec IKEv2 che definisce gli stessi parametri configurati nell'FTD.
crypto ipsec ikev2 ipsec-proposal AES-SHA
protocol esp encryption aes-256 aes-192 aes
protocol esp integrity sha-512 sha-384 sha-256 sha-1
Passaggio 11. Creazione di un profilo ipsec, riferimento proposta ipsec creata nel passaggio 10.
crypto ipsec profile demo_ipsec_profile
set ikev2 ipsec-proposal AES-SHA
set security-association lifetime kilobytes 4608000
set security-association lifetime seconds 28800
Passaggio 12. Creare un criterio di gruppo che consenta il protocollo IKEv2.
group-policy demo_gp_192.168.30.1 internal
group-policy demo_gp_192.168.30.1 attributes
vpn-tunnel-protocol ikev2
Passaggio 13. Creare un gruppo di tunnel per l'FTD peer esterno all'indirizzo IP, facendo riferimento ai criteri di gruppo creati nel passaggio 12 e configurazione della stessa chiave già condivisa con FTD (creata al passaggio 3.7).
tunnel-group 192.168.30.1 type ipsec-l2l
tunnel-group 192.168.30.1 general-attributes
default-group-policy demo_gp_192.168.30.1
tunnel-group 192.168.30.1 ipsec-attributes
ikev2 remote-authentication pre-shared-key *****
ikev2 local-authentication pre-shared-key *****
Passaggio 14. Abilitare IKEv2 sull'interfaccia esterna.
crypto ikev2 enable outside
Passaggio 15. Creare il tunnel virtuale.
interface Tunnel1
nameif demovti_asa
ip address 169.254.10.2 255.255.255.0
tunnel source interface outside
tunnel destination 192.168.30.1
tunnel mode ipsec ipv4
tunnel protection ipsec profile demo_ipsec_profile
Passaggio 16. Creare una route statica.
route demovti_asa 192.168.10.0 255.255.255.0 169.254.10.1 1
route demovti_asa 192.168.20.0 255.255.255.0 169.254.10.1 1
route outside 0.0.0.0 0.0.0.0 192.168.40.3 1
Fare riferimento a questa sezione per verificare che la configurazione funzioni correttamente.
Passaggio 1. Passare alla CLI di FTD e ASA tramite la console o SSH per verificare lo stato VPN della fase 1 e della fase 2 con i comandi show crypto ikev2 sa e show crypto ipsec sa.
FTD
> system support diagnostic-cli
Attaching to Diagnostic CLI ... Press 'Ctrl+a then d' to detach.
Type help or '?' for a list of available commands.
ftdv742#
ftdv742# show crypto ikev2 sa
IKEv2 SAs:
Session-id:4, Status:UP-ACTIVE, IKE count:1, CHILD count:1
Tunnel-id Local Remote fvrf/ivrf Status Role
32157565 192.168.30.1/500 192.168.40.1/500 Global/Global READY RESPONDER
Encr: AES-CBC, keysize: 256, Hash: SHA512, DH Grp:21, Auth sign: PSK, Auth verify: PSK
Life/Active Time: 86400/67986 sec
Child sa: local selector 0.0.0.0/0 - 255.255.255.255/65535
remote selector 0.0.0.0/0 - 255.255.255.255/65535
ESP spi in/out: 0x4cf55637/0xa493cc83
ftdv742# show crypto ipsec sa
interface: demovti
Crypto map tag: __vti-crypto-map-Tunnel1-0-1, seq num: 65280, local addr: 192.168.30.1
Protected vrf (ivrf): Global
local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
current_peer: 192.168.40.1
#pkts encaps: 30, #pkts encrypt: 30, #pkts digest: 30
#pkts decaps: 30, #pkts decrypt: 30, #pkts verify: 30
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 30, #pkts comp failed: 0, #pkts decomp failed: 0
#pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
#PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
#TFC rcvd: 0, #TFC sent: 0
#Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
#send errors: 0, #recv errors: 0
local crypto endpt.: 192.168.30.1/500, remote crypto endpt.: 192.168.40.1/500
path mtu 1500, ipsec overhead 94(44), media mtu 1500
PMTU time remaining (sec): 0, DF policy: copy-df
ICMP error validation: disabled, TFC packets: disabled
current outbound spi: A493CC83
current inbound spi : 4CF55637
inbound esp sas:
spi: 0x4CF55637 (1291146807)
SA State: active
transform: esp-aes-256 esp-sha-512-hmac no compression
in use settings ={L2L, Tunnel, IKEv2, VTI, }
slot: 0, conn_id: 13, crypto-map: __vti-crypto-map-Tunnel1-0-1
sa timing: remaining key lifetime (kB/sec): (4055040/16867)
IV size: 16 bytes
replay detection support: Y
Anti replay bitmap:
0x00000000 0x00000001
outbound esp sas:
spi: 0xA493CC83 (2761149571)
SA State: active
transform: esp-aes-256 esp-sha-512-hmac no compression
in use settings ={L2L, Tunnel, IKEv2, VTI, }
slot: 0, conn_id: 13, crypto-map: __vti-crypto-map-Tunnel1-0-1
sa timing: remaining key lifetime (kB/sec): (4285440/16867)
IV size: 16 bytes
replay detection support: Y
Anti replay bitmap:
0x00000000 0x00000001
ASA:
ASA9203# show crypto ikev2 sa
IKEv2 SAs:
Session-id:4, Status:UP-ACTIVE, IKE count:1, CHILD count:1
Tunnel-id Local Remote fvrf/ivrf Status Role
26025779 192.168.40.1/500 192.168.30.1/500 Global/Global READY INITIATOR
Encr: AES-CBC, keysize: 256, Hash: SHA512, DH Grp:21, Auth sign: PSK, Auth verify: PSK
Life/Active Time: 86400/68112 sec
Child sa: local selector 0.0.0.0/0 - 255.255.255.255/65535
remote selector 0.0.0.0/0 - 255.255.255.255/65535
ESP spi in/out: 0xa493cc83/0x4cf55637
ASA9203#
ASA9203# show cry
ASA9203# show crypto ipsec sa
interface: demovti_asa
Crypto map tag: __vti-crypto-map-Tunnel1-0-1, seq num: 65280, local addr: 192.168.40.1
Protected vrf (ivrf): Global
local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
current_peer: 192.168.30.1
#pkts encaps: 30, #pkts encrypt: 30, #pkts digest: 30
#pkts decaps: 30, #pkts decrypt: 30, #pkts verify: 30
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 30, #pkts comp failed: 0, #pkts decomp failed: 0
#pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
#PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
#TFC rcvd: 0, #TFC sent: 0
#Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
#send errors: 0, #recv errors: 0
local crypto endpt.: 192.168.40.1/500, remote crypto endpt.: 192.168.30.1/500
path mtu 1500, ipsec overhead 94(44), media mtu 1500
PMTU time remaining (sec): 0, DF policy: copy-df
ICMP error validation: disabled, TFC packets: disabled
current outbound spi: 4CF55637
current inbound spi : A493CC83
inbound esp sas:
spi: 0xA493CC83 (2761149571)
SA State: active
transform: esp-aes-256 esp-sha-512-hmac no compression
in use settings ={L2L, Tunnel, IKEv2, VTI, }
slot: 0, conn_id: 4, crypto-map: __vti-crypto-map-Tunnel1-0-1
sa timing: remaining key lifetime (kB/sec): (4101120/16804)
IV size: 16 bytes
replay detection support: Y
Anti replay bitmap:
0x00000000 0x00000001
outbound esp sas:
spi: 0x4CF55637 (1291146807)
SA State: active
transform: esp-aes-256 esp-sha-512-hmac no compression
in use settings ={L2L, Tunnel, IKEv2, VTI, }
slot: 0, conn_id: 4, crypto-map: __vti-crypto-map-Tunnel1-0-1
sa timing: remaining key lifetime (kB/sec): (4055040/16804)
IV size: 16 bytes
replay detection support: Y
Anti replay bitmap:
0x00000000 0x00000001
Passaggio 2. Verificare il percorso di VRF e Global su FTD.
ftdv742# show route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is 192.168.30.3 to network 0.0.0.0
S* 0.0.0.0 0.0.0.0 [1/0] via 192.168.30.3, outside
C 169.254.10.0 255.255.255.0 is directly connected, demovti
L 169.254.10.1 255.255.255.255 is directly connected, demovti
SI 192.168.10.0 255.255.255.0 [1/0] is directly connected, inside_red
SI 192.168.20.0 255.255.255.0 [1/0] is directly connected, inside_blue
C 192.168.30.0 255.255.255.0 is directly connected, outside
L 192.168.30.1 255.255.255.255 is directly connected, outside
ftdv742# show route vrf vrf_blue
Routing Table: vrf_blue
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is not set
C 192.168.20.0 255.255.255.0 is directly connected, inside_blue
L 192.168.20.1 255.255.255.255 is directly connected, inside_blue
SI 192.168.50.0 255.255.255.0 [1/0] is directly connected, demovti
ftdv742# show route vrf vrf_red
Routing Table: vrf_red
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF, BI - BGP InterVRF
Gateway of last resort is not set
C 192.168.10.0 255.255.255.0 is directly connected, inside_red
L 192.168.10.1 255.255.255.255 is directly connected, inside_red
SI 192.168.50.0 255.255.255.0 [1/0] is directly connected, demovti
Passaggio 3. Verificare il test ping.
Prima di eseguire il ping, controllare i contatori di show crypto ipsec sa | inc interface:|encap|decap su FTD.
Nell'esempio, il tunnel 1 mostra 30 pacchetti per l'incapsulamento e la decapsulamento.
ftdv742# show crypto ipsec sa | inc interface:|encap|decap
interface: demovti
#pkts encaps: 30, #pkts encrypt: 30, #pkts digest: 30
#pkts decaps: 30, #pkts decrypt: 30, #pkts verify: 30
#PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
ftdv742#
Client1 ping Client3 riuscito.
Client1#ping 192.168.50.10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.50.10, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/299/620 ms
Client2 ping Client3 riuscito.
Client2#ping 192.168.50.10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.50.10, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 11/297/576 ms
Controllare i contatori di show crypto ipsec sa | inc interfaccia:|encap|decap su FTD dopo il ping riuscito.
Nell'esempio, il tunnel 1 mostra 40 pacchetti per l'incapsulamento e la decapsulamento dopo un ping riuscito. Inoltre, entrambi i contatori sono aumentati di 10 pacchetti, in modo da soddisfare le 10 richieste echo del ping, a indicare che il traffico ping ha superato correttamente il tunnel IPSec.
ftdv742# show crypto ipsec sa | inc interface:|encap|decap
interface: demovti
#pkts encaps: 40, #pkts encrypt: 40, #pkts digest: 40
#pkts decaps: 40, #pkts decrypt: 40, #pkts verify: 40
#PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
Le informazioni contenute in questa sezione permettono di risolvere i problemi relativi alla configurazione.
È possibile utilizzare questi comandi di debug per risolvere i problemi relativi alla sezione VPN.
debug crypto ikev2 platform 255
debug crypto ikev2 protocol 255
debug crypto ipsec 255
debug vti 255
È possibile utilizzare questi comandi di debug per risolvere i problemi relativi alla sezione route.
debug ip routing
Revisione | Data di pubblicazione | Commenti |
---|---|---|
1.0 |
19-Dec-2024 |
Versione iniziale |
