Configurazione di IPsec sugli switch Catalyst serie 9000X
Sommario
Introduzione
In questo documento viene descritto come verificare la funzionalità IPsec (Internet Protocol Security) sugli switch Catalyst 9300X.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
- IPSec
Componenti usati
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
- C9300X
- C9400X
- Cisco IOS® XE 17.6.4 e versioni successive
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
A partire da Cisco IOS® XE 17.5.1, gli switch Catalyst serie 9300-X supportano IPsec. IPsec fornisce elevati livelli di sicurezza tramite la crittografia e l'autenticazione, nonché la protezione dei dati dall'accesso non autorizzato. L'implementazione IPsec su C9300X fornisce tunnel sicuri tra due peer utilizzando la configurazione sVTI (Static Virtual Tunnel Interface).
Il supporto IPsec sugli switch Catalyst serie 9400X è stato introdotto in Cisco IOS® XE 17.10.1.
Terminologia
| IOS d |
daemon IOS |
Questo è il daemon Cisco IOS che viene eseguito sul kernel Linux. Viene eseguito come processo software all'interno del kernel.IOS delabora i comandi e i protocolli CLI che creano lo stato e la configurazione. |
| PD |
Dipendente dalla piattaforma |
Dati e comandi specifici della piattaforma su cui vengono eseguiti |
| IPSec |
Internet Protocol Security |
Suite di protocolli di rete sicuri che autentica e crittografa pacchetti di dati per garantire comunicazioni crittografate protette tra due computer su una rete IP. |
| SVTI |
Interfaccia tunnel virtuale statica |
A configurato staticamente interfaccia virtuale a cui è possibile applicare le funzionalità di protezione |
| SA |
Associazione di protezione |
Un'associazione di sicurezza è una relazione tra due o più entità che descrive il modo in cui le entità utilizzano i servizi di sicurezza per comunicare in modo sicuro |
| FED |
Driver motore di inoltro |
Componente dello switch responsabile della programmazione hardware di UADP ASIC |
Configurazione

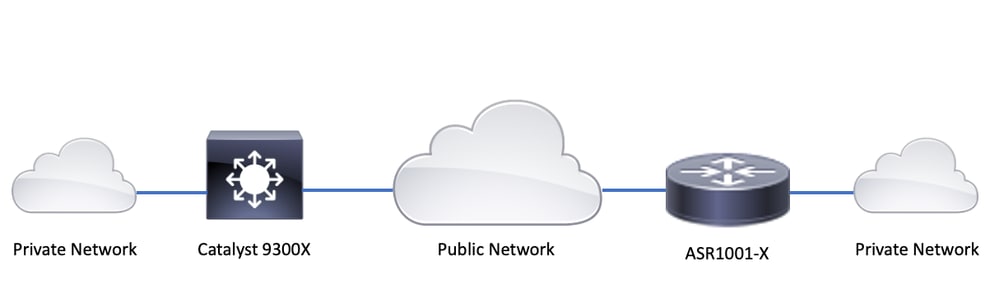

Esempio di rete
In questo esempio, Catalyst 9300X e ASR1001-X funzionano come peer IPsec con interfacce tunnel virtuali IPsec.
Installa licenza HSEC
Abilitare la funzione IPsec sulla piattaforma Catalyst 9300X. Sono necessarie due licenze: licenza HSEC (C9000-HSEC) e DNA-Advantage. Ciò è diverso da altre piattaforme di routing basate su Cisco IOS XE che supportano IPsec, dove una licenza HSEC è necessaria solo per aumentare la velocità di crittografia consentita. Sulla piattaforma Catalyst 9300X, la modalità tunnel e la CLI di protezione tunnel sono bloccate se non è installata una licenza HSEC:
C9300X(config)#int tunnel1
C9300X(config-if)#tunnel mode ipsec ipv4
%'tunnel mode' change not allowed
*Sep 19 20:54:41.068: %PLATFORM_IPSEC_HSEC-3-INVALID_HSEC: HSEC license not present: IPSec mode configuration is rejected
Installare la licenza HSEC quando lo switch è connesso a CSM o CSLU tramite Smart Licensing:
C9300X#license smart authorization request add hseck9 local
*Oct 12 20:01:36.680: %SMART_LIC-6-AUTHORIZATION_INSTALL_SUCCESS: A new licensing authorization code was successfully installed on PID:C9300X-24Y,SN:FOC2522L1W7
Verificare che la licenza HSEC sia installata correttamente:
C9300X#show license summary
Account Information:
Smart Account: Cisco Systems, TAC As of Oct 13 15:50:35 2022 UTC
Virtual Account: CORE TAC
License Usage:
License Entitlement Tag Count Status
-----------------------------------------------------------------------------
network-advantage (C9300X-12Y Network Adv...) 1 IN USE
dna-advantage (C9300X-12Y DNA Advantage) 1 IN USE
C9K HSEC (Cat9K HSEC) 0 NOT IN USE
Abilitare IPsec come modalità tunnel sull'interfaccia del tunnel:
C9300X(config)#interface tunnel1
C9300X(config-if)#tunnel mode ipsec ipv4
C9300X(config-if)#end
Dopo aver abilitato IPsec, la licenza HSEC diventa IN USO
C9300X#show license summary
Account Information:
Smart Account: Cisco Systems, TAC As of Oct 13 15:50:35 2022 UTC
Virtual Account: CORE TAC
License Usage:
License Entitlement Tag Count Status
-----------------------------------------------------------------------------
network-advantage (C9300X-12Y Network Adv...) 1 IN USE
dna-advantage (C9300X-12Y DNA Advantage) 1 IN USE
C9K HSEC (Cat9K HSEC) 1 IN USE
Protezione tunnel SVTI
La configurazione IPsec del C9300X utilizza la configurazione IPsec Cisco IOS XE standard. Si tratta di una configurazione SVTI semplice che utilizza IKEv2 Smart Defaults, in cui vengono utilizzati il criterio IKEv2 predefinito, la proposta IKEv2, la trasformazione IPSec e il profilo IPSec per IKEv2.
Configurazione C9300X
ip routing
!
crypto ikev2 profile default
match identity remote address 192.0.2.2 255.255.255.255
authentication remote pre-share key cisco123
authentication local pre-share key cisco123
!
interface Tunnel1
ip address 192.168.1.1 255.255.255.252
tunnel source 198.51.100.1
tunnel mode ipsec ipv4
tunnel destination 192.0.2.2
tunnel protection ipsec profile default
Configurazione peer
crypto ikev2 profile default
match identity remote address 198.51.100.1 255.255.255.255
authentication remote pre-share key cisco123
authentication local pre-share key cisco123
!
interface Tunnel1
ip address 192.168.1.2 255.255.255.252
tunnel source 192.0.2.2
tunnel mode ipsec ipv4
tunnel destination 198.51.100.1
tunnel protection ipsec profile default
Per una descrizione più dettagliata dei vari costrutti di configurazione di IKEv2 e IPsec, vedere la Guida alla configurazione di IPsec per C9300X.
Verifica
Tunnel IPsec
L'implementazione di IPSec sulla piattaforma C9300X ha un'architettura diversa da quella delle piattaforme di routing (ASR1000, ISR4000, Catalyst 8200/8300, ecc.), in cui l'elaborazione delle funzioni IPSec viene implementata nel microcodice QFP (Quantum Flow Processor).
L'architettura di inoltro C9300X è basata sull'ASIC UADP, quindi la maggior parte dell'implementazione FIA della funzione QFP non è applicabile in questo caso.
Di seguito sono riportate alcune delle principali differenze:
- show crypto ipsec sa peer x.x.x.x la piattaforma non visualizza le informazioni di programmazione della piattaforma dal FMAN fino al QFP.
- Anche Packet-trace non funziona (per ulteriori informazioni, vedere di seguito).
- L'ASIC UADP non supporta la classificazione del traffico crittografico, quindi show crypto ruleset platform non è applicabile
IOSd Control Plane
La verifica del control plane IPsec è esattamente la stessa che si verifica per le piattaforme di routing, vedere . Per visualizzare l'associazione di protezione IPsec installata in IOSd:
C9300X#show crypto ipsec sa
interface: Tunnel1
Crypto map tag: Tunnel1-head-0, local addr 198.51.100.1
protected vrf: (none)
local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
current_peer 192.0.2.2 port 500
PERMIT, flags={origin_is_acl,}
#pkts encaps: 200, #pkts encrypt: 200, #pkts digest: 200
#pkts decaps: 200, #pkts decrypt: 200, #pkts verify: 200
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 0, #recv errors 0
local crypto endpt.: 198.51.100.1, remote crypto endpt.: 192.0.2.2
plaintext mtu 1438, path mtu 1500, ip mtu 1500, ip mtu idb TwentyFiveGigE1/0/1
current outbound spi: 0x42709657(1114674775)
PFS (Y/N): N, DH group: none
inbound esp sas:
spi: 0x4FE26715(1340237589)
transform: esp-aes esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 2098, flow_id: CAT9K:98, sibling_flags FFFFFFFF80000048, crypto map: Tunnel1-head-0
sa timing: remaining key lifetime (k/sec): (26/1605)
IV size: 16 bytes
replay detection support: Y
Status: ACTIVE(ACTIVE)
inbound ah sas:
inbound pcp sas:
outbound esp sas:
spi: 0x42709657(1114674775)
transform: esp-aes esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 2097, flow_id: CAT9K:97, sibling_flags FFFFFFFF80000048, crypto map: Tunnel1-head-0
sa timing: remaining key lifetime (k/sec): (32/1605)
IV size: 16 bytes
replay detection support: Y
Status: ACTIVE(ACTIVE)
outbound ah sas:
outbound pcp sas:
Notare il flow_id nell'output, deve corrispondere all'id di flusso installato nel piano di inoltro.
Piano di controllo PD
Statistiche tra IOSd e PD control plane
C9300X#show platfor software ipsec policy statistics
PAL CMD REQUEST REPLY OK REPLY ERR ABORT
SADB_INIT_START 3 3 0 0
SADB_INIT_COMPLETED 3 3 0 0
SADB_DELETE 2 2 0 0
SADB_ATTR_UPDATE 4 4 0 0
SADB_INTF_ATTACH 3 3 0 0
SADB_INTF_UPDATE 0 0 0 0
SADB_INTF_DETACH 2 2 0 0
ACL_INSERT 4 4 0 0
ACL_MODIFY 0 0 0 0
ACL_DELETE 3 3 0 0
PEER_INSERT 7 7 0 0
PEER_DELETE 6 6 0 0
SPI_INSERT 39 37 2 0
SPI_DELETE 36 36 0 0
CFLOW_INSERT 5 5 0 0
CFLOW_MODIFY 33 33 0 0
CFLOW_DELETE 4 4 0 0
IPSEC_SA_DELETE 76 76 0 0
TBAR_CREATE 0 0 0 0
TBAR_UPDATE 0 0 0 0
TBAR_REMOVE 0 0 0 0
0 0 0 0
PAL NOTIFY RECEIVE COMPLETE PROC ERR IGNORE
NOTIFY_RP 0 0 0 0
SA_DEAD 0 0 0 0
SA_SOFT_LIFE 46 46 0 0
IDLE_TIMER 0 0 0 0
DPD_TIMER 0 0 0 0
INVALID_SPI 0 0 0 0
0 5 0 0
VTI SADB 0 33 0 0
TP SADB 0 40 0 0
IPSec PAL database summary:
DB NAME ENT ADD ENT DEL ABORT
PAL_SADB 3 2 0
PAL_SADB_ID 3 2 0
PAL_INTF 3 2 0
PAL_SA_ID 76 74 0
PAL_ACL 0 0 0
PAL_PEER 7 6 0
PAL_SPI 39 38 0
PAL_CFLOW 5 4 0
PAL_TBAR 0 0 0
Tabella oggetti SADB
C9300X#show plat software ipsec switch active f0 sadb all IPsec SADB object table: SADB-ID Hint Complete #RefCnt #CfgCnt #ACL-Ref ----------------------------------------------------------------------- 3 vir-tun-int true 2 0 0
voce SADB
C9300X#show plat software ipsec switch active f0 sadb identifier 3
=========== SADB id: 3
hint: vir-tun-int
completed: true
reference count: 2
configure count: 0
ACL reference: 0
SeqNo (Static/Dynamic) ACL id
-----------------------------------------
Informazioni sul flusso IPSec
C9300X#show plat software ipsec switch active f0 flow all
=========== Flow id: 97
mode: tunnel
direction: outbound
protocol: esp
SPI: 0x42709657
local IP addr: 198.51.100.1
remote IP addr: 192.0.2.2
crypto map id: 0
SPD id: 3
cpp SPD id: 0
ACE line number: 0
QFP SA handle: INVALID
crypto device id: 0
IOS XE interface id: 65
interface name: Tunnel1
use path MTU: FALSE
object state: active
object bind state: new
=========== Flow id: 98
mode: tunnel
direction: inbound
protocol: esp
SPI: 0x4fe26715
local IP addr: 198.51.100.1
remote IP addr: 192.0.2.2
crypto map id: 0
SPD id: 3
cpp SPD id: 0
ACE line number: 0
QFP SA handle: INVALID
crypto device id: 0
IOS XE interface id: 65
interface name: Tunnel1
object state: active
Risoluzione dei problemi
IOS d
Di seguito vengono riportati i comandi debug e show comunemente raccolti:
show crypto eli all
show crypto socket
show crypto map
show crypto ikev2 sa detail
show crypto ipsec sa
show crypto ipsec internal
debug crypto ikev2
debug crypto ikev2 error
debug crypto ikev2 packet
debug crypto ipsec
debug crypto ipsec error
debug crypto kmi
debug crypto socket
debug tunnel protection
Piano di controllo PD
Per verificare le operazioni del Piano di controllo PD, utilizzate le operazioni di verifica mostrate in precedenza. Per eseguire il debug di qualsiasi problema relativo al control plane PD, abilitare i debug del control plane PD:
1. Aumentare il livello di registrazione della traccia di blog in modo che sia dettagliato:
C9300X#set platform software trace forwarding-manager switch active f0 ipsec verbose
C9300X#show platform software trace level forwarding-manager switch active f0 | in ipsec ipsec Verbose
2. Abilitare il debug condizionale del control plane PD:
C9300X#debug platform condition feature ipsec controlplane submode level verbose
C9300X#show platform conditions Conditional Debug Global State: Stop Feature Type Submode Level ------------|-------------|----------------------------------------------------------------------|---------- IPSEC controlplane N/A verbose
3. Raccogliere l'output del comando debug dall'output del comando btrace fman_fp:
C9300X#show logging process fman_fp module ipsec internal
Logging display requested on 2022/10/19 20:57:52 (UTC) for Hostname: [C9300X], Model: [C9300X-24Y], Version: [17.07.01], SN: [FOC251531YZ], MD_SN: [FOC2522L1W7]
Displaying logs from the last 0 days, 0 hours, 10 minutes, 0 seconds
executing cmd on chassis 1 ...
Unified Decoder Library Init .. DONE
Found 1 UTF Streams
2022/10/19 20:50:36.686071658 {fman_fp_F0-0}{1}: [ipsec] [22441]: (ERR): IPSEC-PAL-IB-Key::
2022/10/19 20:50:36.686073648 {fman_fp_F0-0}{1}: [ipsec] [22441]: (ERR): IPSEC-b0 d0 31 04 85 36 a6 08 8c 22 d2 37 b4 63 20 b9 6e 71 aa 0a 4b 26 25 56 6c 62 45 b7 31 a1 9f 3b eb 82 e8 61 ...
PD Data Plane
Verificare le statistiche del tunnel IPsec della corsia di dati, incluse le cadute IPsec comuni, ad esempio gli errori HMAC o di riproduzione
C9300X#show platform software fed sw active ipsec counters if-id all ######################################## Flow Stats for if-id 0x41 ######################################## ----------------------------------- Inbound Flow Info for flow id: 98 ------------------------------ SA Index: 1 -------------------- Asic Instance 0: SA Stats Packet Format Check Error: 0 Invalid SA: 0 Auth Fail: 0 Sequence Number Overflows: 0 Anti-Replay Fail: 0 Packet Count: 200 Byte Count: 27600 ----------------------------------- Outbound Flow Info for flow id: 97 ------------------------------ SA Index: 1025 -------------------- Asic Instance 0: SA Stats Packet Format Check Error: 0 Invalid SA: 0 Auth Fail: 0 Sequence Number Overflows: 0 Anti-Replay Fail: 0 Packet Count: 200 Byte Count: 33600
Nota: l'id del flusso corrisponde all'id del flusso nell'output show crypto ipsec sa. Le statistiche di flusso individuali possono essere ottenute anche con il comando show platform software fed switch active ipsec counters come <sa_id> dove sa_id rappresenta l'indice SA nell'output precedente.
Dataplane Packet-tracer
Il comportamento di Packet-tracer sulla piattaforma UADP ASIC è molto diverso da quello del sistema basato su QFP. Può essere attivato con un trigger manuale o basato su PCAP. Di seguito è riportato un esempio di utilizzo del trigger basato su PCAP (EPC).
1. Abilitare EPC e avviare l'acquisizione:
C9300X#monitor capture test interface twentyFiveGigE 1/0/2 in match ipv4 10.1.1.2/32 any
C9300X#show monitor capture test
Status Information for Capture test
Target Type:
Interface: TwentyFiveGigE1/0/2, Direction: IN
Status : Inactive
Filter Details:
IPv4
Source IP: 10.1.1.2/32
Destination IP: any
Protocol: any
Buffer Details:
Buffer Type: LINEAR (default)
Buffer Size (in MB): 10
File Details:
File not associated
Limit Details:
Number of Packets to capture: 0 (no limit)
Packet Capture duration: 0 (no limit)
Packet Size to capture: 0 (no limit)
Maximum number of packets to capture per second: 1000
Packet sampling rate: 0 (no sampling)
2. Eseguire il resto e interrompere la cattura:
C9300X#monitor capture test start Started capture point : test *Oct 18 18:34:09.656: %BUFCAP-6-ENABLE: Capture Point test enabled. <run traffic test>
C9300X#monitor capture test stop Capture statistics collected at software: Capture duration - 23 seconds Packets received - 5 Packets dropped - 0 Packets oversized - 0 Bytes dropped in asic - 0 Capture buffer will exists till exported or cleared Stopped capture point : test
3. Esportare l'acquisizione in memoria flash
C9300X#show monitor capture test buff
*Oct 18 18:34:33.569: %BUFCAP-6-DISABLE
Starting the packet display ........ Press Ctrl + Shift + 6 to exit
1 0.000000 10.1.1.2 -> 10.2.1.2 ICMP 114 Echo (ping) request id=0x0003, seq=0/0, ttl=255
2 0.000607 10.1.1.2 -> 10.2.1.2 ICMP 114 Echo (ping) request id=0x0003, seq=1/256, ttl=255
3 0.001191 10.1.1.2 -> 10.2.1.2 ICMP 114 Echo (ping) request id=0x0003, seq=2/512, ttl=255
4 0.001760 10.1.1.2 -> 10.2.1.2 ICMP 114 Echo (ping) request id=0x0003, seq=3/768, ttl=255
5 0.002336 10.1.1.2 -> 10.2.1.2 ICMP 114 Echo (ping) request id=0x0003, seq=4/1024, ttl=255
C9300X#monitor capture test export location flash:test.pcap
4. Eseguire packet-tracer:
C9300X#show platform hardware fed switch 1 forward interface TwentyFiveGigE 1/0/2 pcap flash:test.pcap number 1
Show forward is running in the background. After completion, syslog will be generated.
C9300X#
*Oct 18 18:36:56.288: %SHFWD-6-PACKET_TRACE_DONE: Switch 1 F0/0: fed: Packet Trace Complete: Execute (show platform hardware fed switch <> forward last summary|detail)
*Oct 18 18:36:56.288: %SHFWD-6-PACKET_TRACE_FLOW_ID: Switch 1 F0/0: fed: Packet Trace Flow id is 131077
C9300X#
C9300X#show plat hardware fed switch 1 forward last summary
Input Packet Details:
###[ Ethernet ]###
dst = b0:8b:d0:8d:6b:d6
src=78:ba:f9:ab:a7:03
type = 0x800
###[ IP ]###
version = 4
ihl = 5
tos = 0x0
len = 100
id = 15
flags =
frag = 0
ttl = 255
proto = icmp
chksum = 0xa583
src=10.1.1.2
dst = 10.2.1.2
options = ''
###[ ICMP ]###
type = echo-request
code = 0
chksum = 0xae17
id = 0x3
seq = 0x0
###[ Raw ]###
load = '00 00 00 00 01 1B CF 14 AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD AB CD'
Ingress:
Port : TwentyFiveGigE1/0/2
Global Port Number : 2
Local Port Number : 2
Asic Port Number : 1
Asic Instance : 1
Vlan : 4095
Mapped Vlan ID : 1
STP Instance : 1
BlockForward : 0
BlockLearn : 0
L3 Interface : 38
IPv4 Routing : enabled
IPv6 Routing : enabled
Vrf Id : 0
Adjacency:
Station Index : 179
Destination Index : 20754
Rewrite Index : 24
Replication Bit Map : 0x1 ['remoteData']
Decision:
Destination Index : 20754 [DI_RCP_PORT3]
Rewrite Index : 24
Dest Mod Index : 0 [IGR_FIXED_DMI_NULL_VALUE]
CPU Map Index : 0 [CMI_NULL]
Forwarding Mode : 3 [Other or Tunnel]
Replication Bit Map : ['remoteData']
Winner : L3FWDIPV4 LOOKUP
Qos Label : 1
SGT : 0
DGTID : 0
Egress:
Possible Replication :
Port : RCP
Asic Instance : 0
Asic Port Number : 0
Output Port Data :
Port : RCP
Asic Instance : 0
Asic Port Number : 90
Unique RI : 0
Rewrite Type : 0 [Unknown]
Mapped Rewrite Type : 229 [IPSEC_TUNNEL_MODE_ENCAP_FIRSTPASS_OUTERV4_INNERV4]
Vlan : 0
Mapped Vlan ID : 0
RCP, mappedRii.fdMuxProfileSet = 1 , get fdMuxProfile from MappedRii
Qos Label : 1
SGT : 0
********************************************************************************
Input Packet Details:
N/A: Recirculated Packet
Ingress:
Port : Recirculation Port
Asic Port Number : 90
Asic Instance : 0
Vlan : 0
Mapped Vlan ID : 2
STP Instance : 0
BlockForward : 0
BlockLearn : 0
L3 Interface : 38
IPv4 Routing : enabled
IPv6 Routing : enabled
Vrf Id : 0
Adjacency:
Station Index : 177
Destination Index : 21304
Rewrite Index : 21
Replication Bit Map : 0x1 ['remoteData']
Decision:
Destination Index : 21304
Rewrite Index : 21
Dest Mod Index : 0 [IGR_FIXED_DMI_NULL_VALUE]
CPU Map Index : 0 [CMI_NULL]
Forwarding Mode : 3 [Other or Tunnel]
Replication Bit Map : ['remoteData']
Winner : L3FWDIPV4 LOOKUP
Qos Label : 1
SGT : 0
DGTID : 0
Egress:
Possible Replication :
Port : TwentyFiveGigE1/0/1
Output Port Data :
Port : TwentyFiveGigE1/0/1
Global Port Number : 1
Local Port Number : 1
Asic Port Number : 0
Asic Instance : 1
Unique RI : 0
Rewrite Type : 0 [Unknown]
Mapped Rewrite Type : 13 [L3_UNICAST_IPV4_PARTIAL]
Vlan : 0
Mapped Vlan ID : 0
Output Packet Details:
Port : TwentyFiveGigE1/0/1
###[ Ethernet ]###
dst = 00:62:ec:da:e0:02
src=b0:8b:d0:8d:6b:e4
type = 0x800
###[ IP ]###
version = 4
ihl = 5
tos = 0x0
len = 168
id = 2114
flags = DF
frag = 0
ttl = 254
proto = ipv6_crypt
chksum = 0x45db
src=198.51.100.1
dst = 192.0.2.2
options = ''
###[ Raw ]### load = '6D 18 45 C9 00 00 00 06 09 B0 DC 13 11 FA DC F8 63 98 51 98 33 11 9C C0 D7 24 BF C2 1C 45 D3 1B 91 0B 5F B4 3A C0 AD 18 1A 9C 34 32 19 67 D9 EE 30 F4 CE 6B B9 E7 E5 41 33 E7 97 86 68 14 C0 4D 86 49 88 E7 3A 7E 3E E3 5C C7 CE C9 C4 C8 FC 41 33 43 DD 9B F8 E1 0F A6 71 C3 69 A9 51 1F 98 0D FE EF 58 18 31 0C 77 00 34 3D 81 92 A9 05 12 05 43 0E 9E 11 03 68 83 78 EC D1 C0 06 7A 34 54 8D 82 83 BA 60 58 1A FB 3A BA 1A 9F CF 44 12 CD 5D 4A D4 8E 10'
********************************************************************************
C9300X#show crypto ipsec sa | in current outbound
current outbound spi: 0x6D1845C9(1830307273) <-- Matches the load result in packet trace
Nota: nell'output precedente, il pacchetto inoltrato in uscita è il pacchetto ESP con l'SPI SA in uscita corrente. Per un'analisi più dettagliata della decisione di inoltro FED, usare la variante detail dello stesso comando. Esempio: show platform hardware switch 1 può essere utilizzato in avanti.
Debug del dataplane PD
Nota: Il debug del piano dati PD deve essere abilitato solo con l'assistenza di TAC. Si tratta di tracce di livello molto basso necessarie ai tecnici se il problema non può essere identificato tramite CLI/Debug normali.
C9300X#set platform software trace fed switch active ipsec verbose C9300X#debug platform condition feature ipsec dataplane submode all level verbose C9300X#show logging process fed module ipsec internal
Debug SHIM IPsec PD
debug platform software ipsec info
debug platform software ipsec error
debug platform software ipsec verbose
debug platform software ipsec all
Informazioni correlate
Cronologia delle revisioni
| Revisione | Data di pubblicazione | Commenti |
|---|---|---|
3.0 |
20-Dec-2024 |
Revisione dei requisiti di licenza per IPSEC su Cat9300X per includere HSEC e DNA Advantage. |
2.0 |
04-Oct-2024 |
È stata rimossa la menzione della capacità del server C9500X di supportare IPSEC. |
1.0 |
17-Jan-2024 |
Versione iniziale |
Feedback
