Migrazione di VxLAN EVN a IPv6 Underlay sugli switch Catalyst 9000
Sommario
Introduzione
In questo documento viene descritto come eseguire la migrazione di EVPN VxLAN a un'immagine sottostante IPv6 sugli switch Catalyst serie 9000.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
- Funzione VxLAN VPN unicast, BGP e MVPN (Multicast Virtual Private Network).
- Unicast IPv4 e IPv6
- Nozioni base sul multicast e funzionamento del multicast
Componenti usati
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
- Switch Catalyst serie 9000
Nota: 9200, 9500X e 9600X non supportano VXLANv6
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
La migrazione a una VXLANv6 di EVPN richiede modifiche a determinate configurazioni nell'infrastruttura EVPN per abilitare l'underlay di IPv6. In questo documento vengono descritte le modifiche alla configurazione e le procedure di verifica necessarie per eseguire la migrazione delle implementazioni VXLANv4 EVPN esistenti alle implementazioni Greenfield (solo VXLANv6) o Brownfield (Dual-Stack- VXLANv4 e VXLANv6).
Le distribuzioni VXLANv6 di Greenfield EVPN richiedono:
- Core IPv6
- Migrazione di fabric VPN al supporto di underlay VXLANv6
- Migrazione dei vicini EVPN BGP al peer adiacente IPv6
Le distribuzioni VXLAN EVPN brownfield richiedono:
- Core IPv4 + IPv6
- Migrazione semplificata di fabric EVPN a uno stack doppio (VXLANv4 + VXLANV6) sottostante
- Migrazione semplificata del peer BGP VPN per router adiacenti da indirizzo IPv4 a indirizzo router adiacente IPv6
Terminologia
| EVPN |
Ethernet Virtual Private Network |
|
| VXLAN |
LAN virtuale estendibile (LAN) |
La VXLAN è progettata per superare i limiti intrinseci delle VLAN e dell'STP. Si tratta di uno standard IETF [RFC 7348] proposto per fornire gli stessi servizi di rete Ethernet di layer 2 delle VLAN, ma con una maggiore flessibilità. A livello funzionale, è un protocollo di incapsulamento MAC-in-UDP che viene eseguito come sovrimpressione virtuale su una rete sottostante di layer 3. |
| VTEP |
Endpoint del tunnel virtuale |
Questo è il dispositivo che esegue l'incapsulamento e il deincapsulamento |
| EVI |
Istanza EVPN |
L'istanza EVPN (EVI) è rappresentata dall'identificatore della rete virtuale (VNI, Virtual Network Identifier). Un EVI rappresenta una VPN su un router PE. Svolge lo stesso ruolo di VRF (IP VPN Routing and Forwarding), e alle EVI vengono assegnate RT (Route Targets) di importazione/esportazione |
| NVE |
Interfaccia virtuale di rete |
Interfaccia logica in cui si verificano l'incapsulamento e il deincapsulamento |
| VNI |
Identificatore di rete VXLAN |
Identifica in modo univoco ogni subnet o segmento di layer 2. Esistono due tipi di VNI: Simmetrico (L2VNI): I VTEP hanno lo stesso VNI Asimmetrico (L3VNI): I VTEP non hanno lo stesso VNI e vengono instradati tramite un unico VNI comune. |
| INSETTO |
Broadcast, Unicast sconosciuto, Multicast |
Il traffico BUM viene inviato tramite il gruppo Mcast associato al VNI nella configurazione NVE. |
| TRM |
Multicast con routing tenant |
Soluzione basata su BGP-EVPN che consente il routing multicast tra le origini e i ricevitori connessi su VTEPS in fabric VxLAN [RFC7432]. Sono disponibili due tipi L2TRM (Layer 2 TRM) e L3TRM (Layer 3 TRM) |
| MDT |
Albero distribuzione multicast |
L'albero multicast è stato costruito tra i VTEP per l'incapsulamento e il tunneling del traffico multicast del tenant. |
| PVLAN |
VLAN privata |
Partiziona il dominio di broadcast Ethernet di una VLAN in sottodomini, consentendo di isolare le porte dello switch. |
| MIB |
Base informazioni di gestione |
A Oggetto monitoraggio SNMP (Simple Network Management Protocol) |
| PIM-BIDIR |
Protocollo Multicast Bidirezionale Indipendente |
Tipo di PIM in cui il traffico viene inoltrato solo lungo una struttura condivisa che si basa sul punto di incontro (RP) del gruppo. |
| VFI |
Istanza di inoltro virtuale |
Porta bridge virtuale in grado di eseguire funzioni di bridging native, ad esempio l'inoltro, in base all'indirizzo MAC di destinazione, all'apprendimento e all'invecchiamento dell'indirizzo MAC di origine e così via. |
| IRB |
Routing e Bridging integrati |
abilita una VPN di livello 2 e una VPN di livello 3 che consente agli host terminali della sovrapposizione di comunicare tra loro all'interno della stessa subnet e tra subnet diverse all'interno della VPN. |
| IMET |
Tag Inclusive Multicast Ethernet |
chiamata anche BGP Route Type 3 (RT3), per il rilevamento automatico dei peer remoti per configurare i tunnel BUM sulla VXLAN. Le route IMET trasportano i VNI remoti (in uscita) pubblicizzati dai peer remoti, che possono essere diversi dal VNI locale. Queste VNI remote sono chiamate VNI assegnati in downstream. |
| DAG |
Distributed Anycast Gateway |
Funzione gateway predefinita su tutti i VTEP. Lo stesso IP gateway risiede su tutti i VTEP e consente la mobilità nel fabric. |
Limitazioni
- La migrazione senza problemi è supportata solo per gli switch Cat9k
- È considerata solo un'interfaccia NVE e la migrazione globale
Sottolineatura VXLANv6 NON supportata per queste funzionalità EVPN
- Gateway centralizzato
- Supporto multi-homing
- L3Multicast (TRM)
- L2TRM con replica in ingresso
- L2TRM con MDT (Multicast Replication) predefinito
- L3TRM con MDT predefinito
- L3TRM con MDT dati
- Border Gateway (multisito)
- Access VFI
- PVLAN
- MIB
- PIM-BIDIR per Multicast Underlay
Panoramica del concetto di migrazione completa

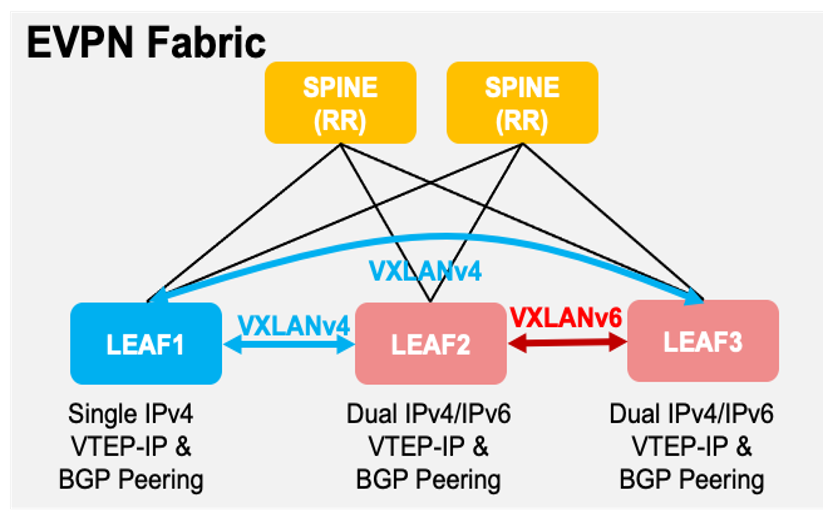

Le implementazioni VXLAN VXLAN di Brownfield richiedono la migrazione graduale della rete da VXLANv4 a VXLANv6 underlay. Per ottenere questo risultato, le reti VXLAN VPN devono eseguire la migrazione incrementale da IPv4 a IPv6 Underlay e consentire a una parte delle reti EVPN di eseguire la migrazione a IPv6 Underlay e ad altre parti della rete di continuare a funzionare con IPv4 Underlay, ma è comunque necessario connettere tutti i nodi della rete.
Per ottenere questa migrazione senza interruzioni per la replica in ingresso unicast e BUM (Broadcast, Unknown-unicast e Multicast), i nodi EVPN devono supportare il VTEP a doppio stack. Un nodo VTEP a doppio stack ha due indirizzi VTEP (IPv4 e IPv6) associati alla stessa VNI (VXLAN Network Identifier). Durante la migrazione dell'underlay, entrambi gli indirizzi IP VTEP vengono annunciati ai peer in un singolo aggiornamento della VPN BGP (aggiornamento Dual-Next-Hop di BGP EVPN) e offrono ai nodi di ricezione l'opzione di scegliere uno dei due indirizzi per l'inoltro del traffico.
Annuncio aggiornamento Dual-Next-Hop BGP EVPN
L'aggiornamento BGP Dual Next-Hop comporta due hop successivi:
- Hop successivo primario (sottostante esistente) nell'attributo MP_REACH_NLRI (EVPN Routetype-2/Routetype-5)/PMSI-tunnel (EVPN Routetype-3)
- Hop successivo secondario (migrazione del underlay) in un attributo di incapsulamento del tunnel BGP (23)
L'IP VTEP trasferito come primario e secondario dipende dalla modalità di migrazione del nodo EVPN.
Nella tabella seguente vengono descritti in dettaglio gli IP VTEP primari/secondari trasmessi negli aggiornamenti Dual-Nexthop
| Modalità di migrazione |
Nexthop primario |
Next-hop secondario |
| Da VXLANv4 a VXLANv6 |
VTEP IPv4 |
VTEP IPv6 |
| Da VXLANv6 a VXLANv4 |
VTEP IPv6 |
VTEP IPv4 |
Elaborazione aggiornamento Dual Next-Hop EVPN BGP Leaf/Edge
Il nodo Leaf/Edge/Border che riceve questo aggiornamento BGP VPN Dual-Next-Hop utilizza uno dei nexthop ricevuti come VTEP remoto per l'inoltro. Il nexthop utilizzato per l'underlay dipende da questi criteri di migrazione configurati sul dispositivo.
- Indirizzi VTEP locali
- Preferenza per la visualizzazione locale
In questa tabella viene descritto in che modo i criteri configurati localmente decidono quale Underlay utilizzare per inoltrare i pacchetti
| Ricevuto aggiornamento BGP |
VTEP locale Indirizzo |
Preferenza per la visualizzazione locale |
Underlay VXLAN per Unicast/BUM-IR |
| Dual-Next-hop (IPv4 + IPv6) |
Solo VTEP IPv4 |
N/D |
VXLANv4 |
| Dual-Next-hop (IPv4 + IPv6) |
Solo VTEP IPv6 |
N/D |
VXLANv6 |
| Dual-Next-hop (IPv4 + IPv6) |
Stack doppio (IPv4 + IPv6 VTEP IP) |
IPv4 |
VXLANv4 |
| Dual-Next-hop (IPv4 + IPv6) |
Stack doppio (IPv4 + IPv6 VTEP IP) |
IPv6 |
VXLANv6 |
| Hop successivo IPv4 singolo |
Solo VTEP IPV4 |
N/D |
VXLANv4 |
| Hop successivo IPv4 singolo |
Solo VTEP IPV6 |
N/D |
NESSUNA VXLAN Underlay |
| Hop successivo IPv4 singolo |
Stack doppio (IPv4 + IPv6 VTEP IP) |
N/D |
VXLANv4 |
| Hop successivo IPv6 singolo |
Solo VTEP IPV4 |
N/D |
NESSUNA VXLAN Underlay |
| Hop successivo IPv6 singolo |
Solo VTEP IPV6 |
N/D |
VXLANv6 |
| Hop successivo IPv6 singolo |
Stack doppio (IPv4 + IPv6 VTEP IP) |
N/D |
VXLANv6 |
Configurazione (modalità di migrazione della struttura VXLAN)
Sono disponibili nuovi comandi cli nella configurazione "interface nve" per impostare la modalità di migrazione VXLAN underlay e la preferenza underlay per unicast e multicast.
CLI modalità migrazione per replica in ingresso e unicast
interface nve 1
vxlan encapsulation ?
dual-stack Encapsulation type dual-stack
ipv4 Encapsulation type IPv4
ipv6 Encapsulation type IPv6
vxlan encapsulation dual-stack ?
prefer-ipv4 Dual-stack underlay with ipv4 preference
prefer-ipv6 Dual-stack underlay with ipv6 preference
Questa tabella descrive le configurazioni CLI per le modalità di migrazione Unicast e BUM-IR
| Configurazione dalla CLI |
VTEP IP locale e Unicast/BUM-IR Underlay |
| int nve 1 vxlan encapsulation ipv4 (opzione facoltativa perché l'incapsulamento vxlan predefinito è ipv4) |
IPv4 (VXLANv4 sottostante) |
| int nve 1 vxlan encapsulation ipv6 |
IPv6 (VXLANv6 underlay) |
| int nve 1 vxlan encapsulation dual-stack preferire-ipv4 |
Dual-Stack (IPv4 + IPv6) (preferenza per VXLANv4 underlay) |
| int nve 1 vxlan encapsulation dual-stack preferire-ipv6 |
Dual-Stack (IPv4 + IPv6) (preferenza per VXLANv6 sottostante) |
CLI modalità migrazione per replica multicast statica
interface nve 1
vxlan encapsulation ?
dual-stack Encapsulation type dual-stack
ipv4 Encapsulation type IPv4
ipv6 Encapsulation type IPv6
vxlan encapsulation dual-stack ?
prefer-ipv4 Dual-stack underlay with ipv4 preference
prefer-ipv6 Dual-stack underlay with ipv6 preference
vxlan encapsulation dual-stack prefer-ipv4 underlay-mcast ?
ipv4 Select IPv4 multicast underlay
ipv6 Select IPv6 multicast underlay
vxlan encapsulation dual-stack prefer-ipv6 underlay-mcast ?
ipv4 Select IPv4 multicast underlay
ipv6 Select IPv6 multicast underlay
| Configurazione dalla CLI |
Sottolineatura multicast statica |
| int nve 1 member vni <L2VNI> mcast-group <v4-mcast-group> vxlan encapsulation ipv4 (opzione facoltativa perché l'incapsulamento vxlan predefinito è ipv4) |
Invia e ricevi traffico multicast su gruppi multicast di underlay IPv4 configurati per L2VNI
|
| int nve 1 membro vni <L2VNI> mcast-group <v6-mcast-group> vxlan encapsulation ipv6 |
Invia e ricevi traffico multicast su gruppi multicast di underlay IPv6 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv6 |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv4 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv4 |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv6 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv4 |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv4 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv4 underlay-mcast ipv6 |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv6 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv6 ipv6 underlay-mcast |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv6 configurati per L2VNI |
| int nve 1 membro vni <L2VNI> mcast-group <v4-mcast-group> <v6-mcast-group> vxlan encapsulation dual-stack preferire-ipv4 underlay-mcast ipv4 |
Dual-stack (IPv4 +IPv6) Ricevi traffico multicast su gruppi multicast di underlay IPv4 e IPv6 configurati per L2VNI Invia traffico multicast solo su gruppi multicast di underlay IPv4 configurati per L2VNI |
Sottolineare le procedure di migrazione
Le fasi della migrazione sottostante sono le stesse per le implementazioni di EVPN L2Gateway e EVPN IRB (Distributed Anycast Gateway)
Migrazione da VXLANv4 a VXLANv6

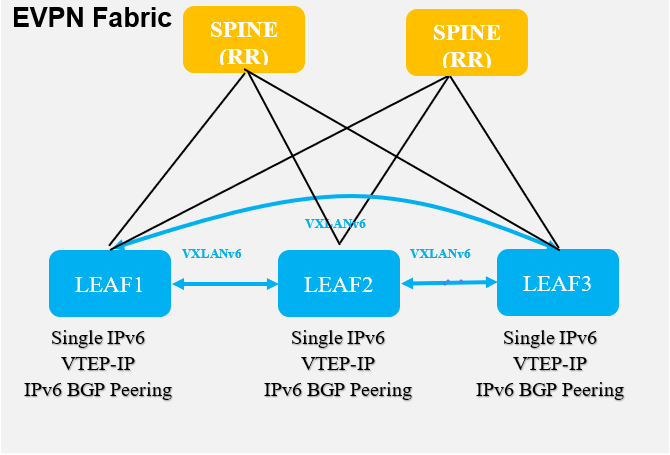

L'implementazione VXLANv6 dispone di un singolo trasporto IPv6 nella parte inferiore. I tunnel VXLAN e il vicinato BGP sono entrambi basati su IPv6.
Esempio di rete
Migrazione da VxLANv4 a VxLANv6 unicast
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione dell'underlay da VxLANv4 a VXLANv6 per il traffico unicast.
| Fase di migrazione |
Sottolineatura VXLANv4 |
Sublay VXLANv6 |
Descrizione |
| Configurazione EVPN Router-ID |
|||
| 1 |
l2vpn router-id 10.1.1.1 |
Configurare l2vpn router-id da utilizzare come EVPN router-id |
|
| VXLAN VTEP IP Configuration |
|||
| 2 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata con indirizzo IPv6. Questo indirizzo IPV6 viene utilizzato come VTEP IPv6 locale per VXLAN. |
| 3 |
interfaccia Loopback1 ip ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
Per gli indirizzi IPv6 dell'interfaccia è abilitato IGP like OSPF |
| Configurazione modalità di migrazione sottostante |
|||
| 4 |
interface nve1 vxlan encapsulation ipv6 |
L'interfaccia VXLAN NVE deve essere configurata con la configurazione "vxlan encapsulation ipv6" per VXLANv6 underlay |
|
| Configurazione routing unicast |
|||
| 5 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione IGP |
|||
| 6 |
router ospf 1 |
ipv6 router ospf 1 router-id 10.1.1.1 |
Abilita OSPF per IPv6 |
| Configurazione BGP |
|||
| 7 |
router bgp 100 bgp router-id 10.2.2.1 |
Configura ID router BGP |
|
| 8 |
router bgp 100 router adiacente 10.99.99.99 remoto-as 100 router adiacente 10.99.99.99 update-source Loopback0 ! address-family l2vpn evpn vicino 10.99.99.99 attiva neighbor 10.99.99.99 send-community both exit-address-family ! exit-address-family |
router bgp 100 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP spostato nell'indirizzo adiacente IPv6 |
Migrazione da VxLANv4 a VxLANv6 della replica in ingresso BUM
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione necessarie per la migrazione dell'underlay da VxLANv4 a VXLANv6 per BUM-IR
| Fase di migrazione |
Sottolineatura VXLANv4 |
Sottolineatura VXLANv6 |
Descrizione |
| Configurazione EVPN Router-ID |
|||
| 1 |
l2vpn router-id 10.1.1.1 |
Configurare l2vpn router-id da utilizzare come EVPN router-id |
|
| VXLAN VTEP IP Configuration |
|||
| 2 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata con indirizzo IPv6. Questo indirizzo IPV6 viene utilizzato come VTEP IPv6 locale per VXLAN |
| 3 |
interfaccia Loopback1 ip ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
Per gli indirizzi IPv6 dell'interfaccia è abilitato IGP like OSPF |
| Configurazione modalità di migrazione sottostante |
|||
| 4 |
interface nve1 vxlan encapsulation ipv6 |
L'interfaccia VXLAN NVE deve essere configurata con la configurazione "vxlan encapsulation ipv6" per VXLANv6 underlay |
|
| Configurazione routing unicast |
|||
| 5 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione IGP |
|||
| 6 |
router ospf 1 |
ipv6 router ospf 1 router-id 10.1.1.1 |
Abilita OSPF per IPv6 |
| Configurazione BGP |
|||
| 7 |
router bgp 100 bgp router-id 10.2.2.1 |
Configura ID router BGP |
|
| 8 |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both exit-address-family ! exit-address-family |
router bgp 100 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP spostato nell'indirizzo adiacente IPv6
|
Migrazione della replica multicast statica da VxLANv4 a VxLANv6
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione dell'underlay da VxLANv4 a VXLANv6 per la replica multicast statica
| Fase di migrazione |
Sottolineatura VXLANv4 |
Sottolineatura VXLANv6 |
Descrizione |
| Configurazione replica multicast statica |
|||
| 1 |
interface nve1 membro vni 2011 mcast-group 26.1.1.1 |
interface nve1 membro vni 2001 mcast- gruppo FF05::1 |
Configurare l'indirizzo multicast di replica IPv6 statico |
| Configurazione modalità di migrazione sottostante |
|||
| 2 |
interface nve1 vxlan encapsulation ipv6 |
L'interfaccia VXLAN NVE deve essere configurata con la configurazione "vxlan encapsulation ipv6" per VXLANv6 underlay |
|
| Configurazione routing unicast |
|||
| 3 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione routing multicast |
|||
| 4 |
ip multicast-routing |
ipv6 multicast-routing |
Abilita il routing multicast IPv6 |
| 5 |
ip pim rp-address 10.9.9.9 |
ipv6 pim rp-address 2001:DB8::99:99 |
Esegui migrazione indirizzo RP PIM in IPv6 |
Brownfield - VXLANv4 e VXLANv6 Migrazione senza problemi
Le implementazioni di brownfield dispongono di un doppio trasporto IPv4/IPv6 transitivo nella parte inferiore per una migrazione senza problemi. I tunnel VXLAN e il protocollo BGP sono inizialmente basati su IPv4 e vengono migrati senza problemi al protocollo IPv6 (il protocollo IPv4 può essere rimosso dall'alloggiamento dopo la migrazione). In altre parole, è possibile eseguire la migrazione dei singoli VTEP a due IPv4 e IPv6 mentre altri continuano a funzionare con IPv4. Una volta che tutti i VTEP all'interno del fabric sono compatibili con due IPv4 e IPv6, è possibile eseguire la migrazione dei singoli VTEP a IPv6.
Esempio di rete
Migrazione da Unicast VxLANv4 a Dual-Stack Brownfield
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione da Brownfield VxLANv4 a Dual-Stack Underlay per il traffico Unicast
| Fase di migrazione |
Sottolineatura VXLANv4 |
Dual-stack (preferenza: VxLANv6 underlay) |
Descrizione |
| Configurazione L2VPN Router-ID |
|||
| 1 |
l2vpn router-id 10.2.2.3 |
Configurare l2vpn router-id da utilizzare come EVPN router-id |
|
| VXLAN VTEP IP Configuration |
|||
| 2 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata con indirizzi IPv4 e IPv4. |
| 3 |
interfaccia Loopback1 ip ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ip ospf 1 area 0 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
Per gli indirizzi IPv4 e IPv6 dell'interfaccia è abilitato IGP like OSPF |
| Configurazione modalità di migrazione sottostante |
|||
| 4 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation dual-stack preferenziale-ipv6" per il dual-stack, ma preferisce il supporto VXLANv6 |
|
| Configurazione routing unicast |
|||
| 6 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione IGP |
|||
| 7 |
router ospf 1 |
router ospf 1 ! ipv6 router ospf 1 router-id 10.1.1.1 |
Abilitare OSPF per IPv4 e IPv6 |
| Configurazione BGP |
|||
| 8 |
router bgp 100 bgp router-id 10.2.2.1 |
Configura ID router BGP |
|
| 9 |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both exit-address-family ! exit-address-family |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP con indirizzi adiacenti IPv4 e IPv6 |
Replica VxLANv4 in entrata BUM di Brownfield per la migrazione da uno stack doppio
In questa tabella vengono illustrati in dettaglio gli esempi di modifiche alla configurazione richieste per la migrazione della versione VxLANv4 del brownfield su Dual-Stack Underlay per BUM-IR
| Fase di migrazione |
Sottolineatura VXLANv4 |
Dual-stack (preferenza: VxLANv6 underlay) |
Descrizione |
| Configurazione L2VPN Router-ID |
|||
| 1 |
l2vpn router-id 10.2.2.3 |
Configurare l2vpn router-id da utilizzare come EVPN router-id |
|
| VXLAN VTEP IP Configuration |
|||
| 2 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata con indirizzi IPv4 e IPv6. |
| 3 |
interfaccia Loopback1 ip ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ip ospf 1 area 0 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
IGP like OSPF è abilitato sia per gli indirizzi IPv4 che per gli indirizzi IPv6 dell'interfaccia |
| Configurazione modalità di migrazione sottostante |
|||
| 4 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation dual-stack preferisci-ipv6" per il doppio stack, ma preferisce l'underlay VXLANV6 |
|
| Configurazione routing unicast |
|||
| 5 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione IGP |
|||
| 6 |
router ospf 1 |
router ospf 1 ipv6 router ospf 1 router-id 10.1.1.1 |
Abilita OSPF per IPv4 e IPv6 |
| Configurazione BGP |
|||
| 7 |
router bgp 100 bgp router-id 10.2.2.1 |
Configura ID router BGP |
|
| 8 |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both exit-address-family ! exit-address-family |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP con indirizzi adiacenti IPv4 e IPv6 |
Replica multicast statica Brownfield VxLANv4 per la migrazione a doppio stack
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione da Brownfield VxLANv4 a Dual-Stack Underlay per la replica multicast statica
| Fase di migrazione |
Sottolineatura VXLANv4 |
Dual-Stack (VxLANv4 Multicast Underlay) |
Descrizione |
| Configurazione replica multicast statica |
|||
| 1 |
interface nve1 membro vni 2011 mcast-group 26.1.1.1 |
interface nve1 membro vni 2001 mcast-group 226.1.1.1 FF05::1 |
Configurare sia l'indirizzo IPv4 statico che l'indirizzo multicast di replica IPv6 statico |
| Configurazione modalità di migrazione sottostante |
|||
| 2 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv4 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation dual-stack preferenziale-ipv6 underlay-mcast ipv4" |
|
| Configurazione routing unicast |
|||
| 3 |
ipv6 unicast-routing |
Abilita il routing IPv6 |
|
| Configurazione routing multicast IPv6 |
|||
| 4 |
ip multicast-routing |
ip multicast-routing ! ipv6 multicast-routing |
Abilita il routing multicast IPV4 e IPv6 |
| 5 |
ip pim rp-address 10.9.9.9 |
ip pim rp-address 10.9.9.9 ! ipv6 pim rp-address2001:DB8::99:99 |
Configurare IPv4 e IPv6 PIM RP |
Migrazione semplice da uno stack doppio a VXLANv6
È possibile eseguire la migrazione della rete a VXLANv6 solo dopo la migrazione di tutta la rete a uno stack doppio. Per ottenere questo risultato, è necessario eseguire questa configurazione sui dispositivi.
Migrazione unicast da Dual-Stack a VXLANv6
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione di tipo Brownfield Dual-Stack a VxLANv6 per il traffico unicast
| Fase di migrazione |
Dual-stack (preferenza: VxLANv6 underlay) |
Sottolineatura VXLANv6 |
Descrizione |
| VXLAN VTEP IP Configuration |
|||
| 1 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata solo con indirizzo IPv6
|
| 2 |
interfaccia Loopback1 ip ospf 1 area 0 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
IGP like OSPF è abilitato solo per l'indirizzo IPv6 dell'interfaccia |
| Configurazione modalità di migrazione sottostante |
|||
| 3 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 |
interface nve1 vxlan encapsulation pv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation ipv6" per l'incapsulamento VXLANv6 |
| Configurazione IGP |
|||
| 4 |
router ospf 1 ! ipv6 router ospf 1 router-id 10.1.1.1 |
ipv6 router ospf 1 router-id 10.1.1.1 |
Abilita OSPF solo per IPv6 e IPv6 |
| Configurazione BGP |
|||
| 5 |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
router bgp 100 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP con solo indirizzi adiacenti IPv6 |
Migrazione da Bum-Ingress Replication a doppio stack su VXLANv6
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per la migrazione di tipo Brownfield Dual-Stack a VxLANv6 per la migrazione sottostante solo per BUM-IR
| Fase di migrazione |
Dual-stack (preferenza: VxLANv6 underlay) |
Sottolineatura VXLANv6 |
Descrizione |
| 1 |
interfaccia Loopback1 indirizzo ip 10.2.2.2 255.255.255.255 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 indirizzo ipv6 2001:DB8:2::2/128 interface nve1 source-interface Loopback1 |
Interfaccia di loopback associata alla VXLAN configurata solo con indirizzo IPv6 |
| 2 |
interfaccia Loopback1 ip ospf 1 area 0 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
interfaccia Loopback1 ipv6 ospf 1 area 0 interface nve1 source-interface Loopback1 |
IGP like OSPF è abilitato solo per l'indirizzo IPv6 dell'interfaccia |
| Configurazione modalità di migrazione sottostante |
|||
| 3 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 |
interface nve1 vxlan encapsulation pv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation ipv6" per l'incapsulamento VXLANv6 |
| Configurazione IGP |
|||
| 4 |
router ospf 1 ! ipv6 router ospf 1 router-id 10.1.1.1 |
ipv6 router ospf 1 router-id 10.1.1.1 |
Abilita OSPF solo per IPv6 |
| Configurazione BGP |
|||
| 5 |
router bgp 100 router adiacente 10.9.9.9 remoto-as 100 router adiacente 10.9.9.9 update-source Loopback0 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 10.9.9.9 attivare neighbor 10.9.9.9 send-community both adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
router bgp 100 adiacente 2001:DB8:99::99 remoto-as 100 adiacente 2001:DB8:99::99 aggiornamento-origine Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:99::99 attiva adiacente 2001:DB8:99::99 send-community both exit-address-family |
Peering VPN BGP con solo indirizzi adiacenti IPv6 |
Migrazione da replica multicast statica a doppio stack a VXLANv6
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione necessarie per Brownfield Dual-Stack con supporto IPv4 multicast a Brownfield Dual-Stack con supporto IPv6 multicast per la replica multicast statica
| Fase di migrazione |
Dual-stack (multicast VxLANv4 underlay) |
Dual-stack (multicast VxLANv6 underlay) |
Descrizione |
| Configurazione modalità di migrazione sottostante |
|||
| 1 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv4 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv6" per ricevere ancora il traffico multicast su V4 e V6 ma inviarlo solo su V6 underlay |
Replica multicast statica Migrazione di sottopostazione multicast da IPv6 a IPv6 a doppio stack
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione di esempio necessarie per Brownfield Dual-Stack con underlay IPv6 multicast a VXLANv6 Underlay only per la replica multicast statica
| Fase di migrazione |
Dual-stack (con underlay VxLANv6 multicast) |
Sottolineatura VXLANv6 |
Descrizione |
| Configurazione replica multicast statica |
|||
| 1 |
interface nve1 membro vni 2001 mcast-group 226.1.1.1 FF05::1 |
interface nve1 membro vni 2001 mcast- gruppo FF05::1 |
È configurato solo l'indirizzo multicast di replica IPv6 statico |
| Configurazione modalità di migrazione sottostante |
|||
| 2 |
interface nve1 vxlan encapsulation dual-stack preferire-ipv6 underlay-mcast ipv4 |
interface nve1 vxlan encapsulation ipv6 |
L'interfaccia NVE VXLAN deve essere configurata con "vxlan encapsulation ipv6" |
| Configurazione routing multicast IPv6 |
|||
| 3 |
ip multicast-routing ! ipv6 multicast-routing |
ipv6 multicast-routing |
Solo routing multicast IPv6 abilitato |
| 4 |
ip pim rp-address 10.9.9.9 ! ipv6 pim rp-address2001:DB8::99:99 |
ipv6 pim rp-address2001:DB8::99:99 |
È configurato solo IPv6 PIM RP |
Migrazione Spine/Route-Reflector
I Route-Reflector possono riflettere gli aggiornamenti Dual-Nexthop anche senza aggiornamento alla versione 17.9.2, poiché l'indirizzo dell'hop successivo secondario è codificato nell'attributo opzionale BGP Transitive Tunnel Encapsulation (le implementazioni BGP esistenti supportano già la ricezione e la reflection dell'attributo Transitive Tunnel Encapsulation).
I Route-Reflector/Spine NON ancora migrati alla versione 17.9.2 sono in grado di:
- Riflettere gli aggiornamenti dell'hop successivo doppio solo se l'hop successivo primario è raggiungibile
- Possibilità di utilizzare il protocollo BGP come protocollo di rete solo sul peer IPv4
I Route-Reflector/Spine migrati alla versione 17.9.2 sono in grado di:
- Aggiornamenti dell'hop successivo doppio se l'hop successivo principale o secondario o entrambi sono raggiungibili
- Aderenza BGP su peer IPv4 e IPv6
Migrazione fabric da V4 a V6 SPINE/Route-Reflector
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione necessarie per la migrazione di Spine/RR dal core V4 al core V6
| Fase di migrazione |
V4 VPN Fabric |
V6 EVPN Fabric |
Descrizione |
| Configurazione routing unicast |
|||
| 1 |
ip routing |
ipv6 unicast-routing |
Abilita il routing IPv6 |
| Configurazione BGP |
|||
| 2 |
router bgp 100 bgp router-id 10.3.3.3 |
Configura ID router BGP |
|
| 3 |
router bgp 100 adiacente 10.1.1.1 remoto-as 100 router adiacente 10.1.1.1 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.1.1.1 attivare neighbor 10.1.1.1 send-community both exit-address-family |
router bgp 100 adiacente 2001:DB8:1::1 remoto-as 100 adiacente 2001:DB8:1::1 update-source Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:1:1 activate neighbor 2001:DB8:1:1 send-community both exit-address-family |
Peering VPN BGP spostato nell'indirizzo adiacente IPv6.
|
Brownfield Spine / Route-Reflector da V4 a V4+V6 EVPN Fabric Migration
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione necessarie per la migrazione di Spine/RR dal core V4 al core V4+V6
| Fase di migrazione |
V4 VPN Fabric |
V4+V6 VPN Fabric |
Descrizione |
| Configurazione routing unicast |
|||
| 1 |
ip routing |
ip routing ipv6 unicast-routing |
Abilita il routing IPv6 |
| Configurazione BGP |
|||
| 2 |
router bgp 100 bgp router-id 10.3.3.3 |
Configura ID router BGP |
|
| 3 |
router bgp 100 adiacente 10.1.1.1 remoto-as 100 router adiacente 10.1.1.1 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.1.1.1 attivare neighbor 10.1.1.1 send-community both exit-address-family |
router bgp 100 adiacente 10.1.1.1 remoto-as 100 router adiacente 10.1.1.1 update-source Loopback0 adiacente 2001:DB8:1::1 remoto-as 100 adiacente 2001:DB8:1::1 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.1.1.1 attivare neighbor 10.1.1.1 send-community both adiacente 2001:DB8:1:1 activate neighbor 2001:DB8:1:1 send-community both exit-address-family |
Peering VPN BGP con indirizzo adiacente IPv6 e IPv6. |
Migrazione fabric da V4+V6 a V6 SPINE/Route-Reflector
In questa tabella vengono illustrate in dettaglio le modifiche di configurazione necessarie per la migrazione di Spine/RR dal core V4+V6 al core V6
| Fase di migrazione |
V4+V6 VPN Fabric |
V6 EVPN Fabric |
Descrizione |
| Configurazione BGP |
|||
| 1 |
router bgp 100 adiacente 10.1.1.1 remoto-as 100 router adiacente 10.1.1.1 update-source Loopback0 adiacente 2001:DB8:1::1 remoto-as 100 adiacente 2001:DB8:1::1 update-source Loopback0 ! address-family l2vpn evpn adiacente 10.1.1.1 attivare neighbor 10.1.1.1 send-community both adiacente 2001:DB8:1:1 activate neighbor 2001:DB8:1:1 send-community both exit-address-family |
router bgp 100 adiacente 2001:DB8:1::1 remoto-as 100 adiacente 2001:DB8:1::1 update-source Loopback0 ! address-family l2vpn evpn adiacente 2001:DB8:1:1 activate neighbor 2001:DB8:1:1 send-community both exit-address-family ! |
Peering VPN BGP con indirizzo adiacente IPv6. |
Verifica
Nelle sezioni seguenti vengono descritti in dettaglio i comandi per verificare le funzionalità di migrazione di base.
Nota: Per informazioni dettagliate sulle procedure di verifica e risoluzione dei problemi, consultare la guida alla risoluzione dei problemi di migrazione BGP VXLANv6. (Disponibile A Breve)
Configurazione VTEP locale
VXLANv6 Greenfield
#show nve interface nve1 detail
Interface: nve1, State: Admin Up, Oper Up
Encapsulation: Vxlan IPv6
Multicast BUM encapsulation: Vxlan IPv6
BGP host reachability: Enabled, VxLAN dport: 4789
VNI number: L3CP 1 L2CP 6 L2DP 0
source-interface: Loopback1 (primary: 2001:DB8:1::2 vrf: 0)
tunnel interface: Tunnel0
Pkts In Bytes In Pkts Out Bytes Out
0 0 0 0
Dual-stack (preferenza IPv6)
#show nve interface nve1 detail
Interface: nve1, State: Admin Up, Oper Up
Encapsulation: Vxlan dual stack prefer IPv6
Multicast BUM encapsulation: Vxlan IPv4
BGP host reachability: Enabled, VxLAN dport: 4789
VNI number: L3CP 1 L2CP 6 L2DP 0
source-interface: Loopback1 (primary: 10.1.1.2 2001:DB8:1::2 vrf: 0)
tunnel interface: Tunnel0 Tunnel1
Pkts In Bytes In Pkts Out Bytes Out
0 0 0 0
Funzionalità L3
VTEP L3 VRF
#show bgp l2vpn evpn local-vtep vrf red
Local VTEP vrf red:
Protocol: IPv4
RMAC Address: AABB.CC81.F500
VTEP-IP:10.1.1.2
SEC-VTEP-IP:2001:DB8:1::2
VNI: 30000
BDI:Vlan3
Protocol: IPv6
RMAC Address: AABB.CC81.F500
VTEP-IP:10.1.1.2
SEC-VTEP-IP:2001:DB8:1::2
VNI: 30000
BDI:Vlan3
Route 5 BGP EVPN
Route di origine
#show bgp l2vpn evpn route-type 5
BGP routing table entry for [5][100:101][0][24][192.168.11.0]/17, version 127
Paths: (1 available, best #1, table EVPN-BGP-Table)
Advertised to update-groups:
1
Refresh Epoch 1
Local, imported path from base
0.0.0.0 (via vrf red) from 0.0.0.0 (10.1.1.1)
Origin incomplete, metric 0, localpref 100, weight 32768, valid, external, best
EVPN ESI: 00000000000000000000, Gateway Address: 0.0.0.0, local vtep: 0.0.0.0, VNI Label 30000, MPLS VPN Label 18
Extended Community: RT:100:100 ENCAP:8 Router MAC:AABB.CC81.F500
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:1::2
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 09:28:45 PST
Route remota
#show bgp l2vpn evpn route-type 5
BGP routing table entry for [5][100:102][0][24][192.168.11.0]/17, version 164
Paths: (1 available, best #1, table EVPN-BGP-Table)
Not advertised to any peer
Refresh Epoch 2
Local
10.2.2.2 (metric 21) (via default) from 10.9.9.9 (10.99.99.99) --> Primary Nexthop
Origin incomplete, metric 0, localpref 100, valid, internal, best
EVPN ESI: 00000000000000000000, Gateway Address: 0.0.0.0, VNI Label 30000, MPLS VPN Label 0
Extended Community: RT:100:100 ENCAP:8 Router MAC:AABB.CC81.F600
Originator: 10.2.2.1, Cluster list: 10.9.9.9
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:2::2(active) --> Secondary Nexthop
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 13:02:02 PST
Route BGP L3VPN
Route di origine VRF L3
#show bgp vpnv4 unicast all 192.168.11.0
Local
0.0.0.0 (via vrf red) from 0.0.0.0 (10.1.1.1)
Origin incomplete, metric 0, localpref 100, weight 32768, valid, sourced, best
Extended Community: RT:100:100
Local vxlan vtep:
vrf:red, vni:30000
local router mac:AABB.CC81.F500
encap:4
vtep-ip:10.2.1.2
sec-vtep-ip:2001:DB8:2::2
bdi:Vlan3
mpls labels in/out 18/nolabel(red)
rx pathid: 0, tx pathid: 0x0
Updated on Apr 21 2022 07:43:07 PST
Route remota L3VRF (importata da EVPN)
#sh bgp vpnv4 uni all 192.168.11.0
BGP routing table entry for 100:101:192.168.11.0/24, version 24
Paths: (3 available, best #3, table red)
Not advertised to any peer
Refresh Epoch 2
Local, imported path from [5][100:102][0][24][192.168.11.0]/17 (global)
2001:DB8:2::2 (metric 20) (via default) from 10.9.9.9 (10.99.99.99)
Origin incomplete, metric 0, localpref 100, valid, internal
Extended Community: RT:100:100 ENCAP:8 Router MAC:AABB.CC81.F600
Originator: 10.2.2.1, Cluster list: 10.9.9.9
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:2::2
Local vxlan vtep:
vrf:red, vni:30000
local router mac:AABB.CC81.F500
encap:4
vtep-ip:10.1.1.2
sec-vtep-ip:2001:DB8:1::2
bdi:Vlan3
Remote VxLAN:
Topoid 0x1(vrf red)
Remote Router MAC:AABB.CC81.F600
Encap 8
Egress VNI 30000
RTEP 2001:DB8:2::2
mpls labels in/out 18/nolabel
rx pathid: 0, tx pathid: 0
Updated on Apr 22 2022 13:02:02 PST
Route IP L3RIB
#show ip route vrf red 192.168.2.0
Routing Table: red
Routing entry for 192.168.2.0/32, 1 known subnets
B 192.168.2.2 [200/0] via 2001:DB8:2::2 (red:ipv6), 01:08:20, Vlan3
#show ipv6 route vrf red2001:DB8:10::/128
Routing entry for2001:DB8:10::/128
Known via "bgp 100", distance 200, metric 0
Tag 10, type internal
Route count is 1/1, share count 0
Routing paths:
2001:DB8:3::2%default, Vlan3%default
Route metric is 0, traffic share count is 1
MPLS label: nolabel
From 2001:DB8:6363:6363::
opaque_ptr 0x7F6945444B78
Last updated 04:44:10 ago
Route L3FIB/CEF
#show ip cef vrf red 192.168.2.2
192.168.2.2/32
nexthop 2001:DB8:2::2 Vlan3
#show ipv6 cef vrf red2001:DB8:10::/128
2001:10::/128
nexthop 2001:DB8:3::2 Vlan3
Inoltro del traffico L3 VXLANv6
#show ip cef vrf red 192.168.2.2
192.168.2.2/32
nexthop 2001:DB8:2::2 Vlan3
#show ipv6 cef vrf red2001:DB8:10::/128
2001:10::/128
nexthop 2001:DB8:3::2 Vlan3
#show ip interface Vlan3 stats
Vlan3
5 minutes input rate 0 bits/sec, 0 packet/sec,
5 minutes output rate 0 bits/sec, 0 packet/sec,
0 packets input, 0 bytes,
0 packets output, 0 bytes.
Funzionalità L2
VTEP L2 EVI
#show l2vpn evpn evi 1 detail
EVPN instance: 1 (VLAN Based)
RD: 10.1.1.3:1 (auto)
Import-RTs: 100:1
Export-RTs: 100:1
Per-EVI Label: none
State: Established
Replication Type: Ingress
Encapsulation: vxlan
IP Local Learn: Enabled (global)
Adv. Def. Gateway: Enabled (global)
Re-originate RT5: Disabled
Adv. Multicast: Enabled (global)
Vlan: 11
Protected: False
Ethernet-Tag: 0
State: Established
Flood Suppress: Attached
Core If: Vlan3
Access If: Vlan11
NVE If: nve1
RMAC: aabb.cc81.f500
Core Vlan: 3
L2 VNI: 20011
L3 VNI: 30000
VTEP IP: 10.1.1.2
Sec. VTEP IP: 2001:DB8:1::2
VRF: red
IPv4 IRB: Enabled
IPv6 IRB: Enabled
Pseudoports:
Ethernet0/1 service instance 11
Routes: 1 MAC, 1 MAC/IP
Peers:
10.2.2.2
Routes: 2 MAC, 4 MAC/IP, 1 IMET, 0 EAD
2001:DB8:3::2
Routes: 1 MAC, 3 MAC/IP, 1 IMET, 0 EAD
Route BGP EVPN-Type 2
Route di origine
#show bgp l2vpn evpn route-type 2
BGP routing table entry for [2][10.1.1.3:1][0][48][001100110011][32][192.168.11.254]/24, version 132
Paths: (3 available, best #1, table evi_1)
Advertised to update-groups:
1
Refresh Epoch 1
Local
:: (via default) from 0.0.0.0 (10.1.1.1)
Origin incomplete, localpref 100, weight 32768, valid, sourced, local, multipath, best
EVPN ESI: 00000000000000000000, Label1 20011
Extended Community: RT:100:1 RT:100:100 ENCAP:8 EVPN DEF GW:0:0
Router MAC:AABB.CC81.F500
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:1::2(active)
Local irb vxlan vtep:
vrf:red, l3-vni:30000
local router mac:AABB.CC81.F500
core-irb interface:Vlan3
vtep-ip:10.1.1.2
sec-vtep-ip:2001:DB8:1::2
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 09:28:34 PST
Refresh Epoch 2
Route remota
#show bgp l2vpn evpn route-type 2
BGP routing table entry for [2][2.2.2.3:1][0][48][001100110011][32][192.168.11.254]/24, version 140
Paths: (1 available, best #1, table EVPN-BGP-Table)
Flag: 0x100
Not advertised to any peer
Refresh Epoch 2
Local
10.2.2.2 (metric 21) (via default) from 10.9.9.9 (10.99.99.99) <-- Primary Nexthop
Origin incomplete, metric 0, localpref 100, valid, internal, best
EVPN ESI: 00000000000000000000, Label1 20011
Extended Community: RT:100:1 RT:100:100 ENCAP:8 EVPN DEF GW:0:0
Router MAC:AABB.CC81.F600
Originator: 10.2.2.1, Cluster list: 10.9.9.9
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:2::2(active) <-- Secondary Nexthop
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 13:01:53 PST
Route MAC VPN L2RIB
#show l2route evpn mac ip
EVI ETag Prod Mac Address Host IP Next Hop(s)
----- ---------- ----- -------------- --------------------------------------- --------------------------------------------------
1 0 BGP 0011.0011.0011 192.168.11.254 V:20011 2001:DB8:2::2
1 0 L2VPN 0011.0011.0011 192.168.11.254 Vl11:0
#show l2route evpn mac ip detail
EVPN Instance: 1
Ethernet Tag: 0
Producer Name: BGP
MAC Address: 0011.0011.0011
Host IP: 192.168.11.254
Sequence Number: 0
Label 2: 0
ESI: 0000.0000.0000.0000.0000
MAC Route Flags: BInt(Brm)Dgr
Next Hop(s): V:20011 2001:DB8:2::2
#show l2route evpn mac mac-address 0011.0011.0011 detail
EVPN Instance: 1
Ethernet Tag: 0
Producer Name: BGP
MAC Address: 0011.0011.0011
Num of MAC IP Route(s): 2
Sequence Number: 0
ESI: 0000.0000.0000.0000.0000
Flags: BInt(Brm)
Num of Default Gateways: 2
Next Hop(s): V:20011 10.1.1.2
Route Unicast L2FIB
#show l2fib bridge-domain 11 detail
Bridge Domain : 11
Reference Count : 12
Replication ports count : 3
Unicast Address table size : 2
IP Multicast Prefix table size : 1
Flood List Information :
Olist: 1035, Ports: 3
Port Information :
BD_PORT Gi1/0/1:11
VXLAN_REP PL:22(1) T:VXLAN_REP [IR]20011:2001:DB8:2::2
VXLAN_REP PL:18(1) T:VXLAN_REP [IR]20011:2001:DB8:3::2
Unicast Address table information :
aabb.0000.0021 VXLAN_UC PL:21(1) T:VXLAN_UC [MAC]20011:2001:DB8:2::2
aabb.0000.0031 VXLAN_UC PL:17(1) T:VXLAN_UC [MAC]20011:2001:DB8:3::2
IP Multicast Prefix table information :
Source: *, Group: 239.21.21.21, IIF: Null, Adjacency: Olist: 6160, Ports: 1
#show l2fib path-list 17 detail
VXLAN_UC Pathlist 17: topo 11, 1 paths, none
ESI: 0000.0000.0000.0000.0000
path 2001:DB8:3::2, type VXLAN, evni 20011, vni 20011, source MAC
oce type: vxlan_header, sw_handle 0x7FA98894B318
forwarding oce 0x7FA988AAE538 type adjacency, IPV6 midchain out of Tunnel0, addr 2001:DB8:3::2, cid: 1
output chain:
oce type: evpn_vxlan_encap, sw_handle 0x7FA988938728
oce type: vxlan_header, sw_handle 0x7FA98894B380
forwarding oce 0x7FA988AAE538 type adjacency, IPV6 midchain out of Tunnel0, addr 2001:DB8:3::2, cid: 1
VXLANv6 L2 Traffic Forwarding
#show interface Tunnel1
Tunnel1 is up, line protocol is up
Hardware is Tunnel
MTU 9216 bytes, BW 100 Kbit/sec, DLY 50000 usec,
reliability 255/255, txload 1/255, rxload 1/255
Encapsulation TUNNEL, loopback not set
Keepalive not set
Tunnel linestate evaluation up
Tunnel source 2001:DB8:1::2
Tunnel protocol/transport MUDP/IPV6 <-- VXLANv6 tunnel
TEID 0x0, sequencing disabled
Checksumming of packets disabled
source_port:4789, destination_port:0
Tunnel TTL 255
Tunnel transport MTU 9216 bytes
Tunnel transmit bandwidth 8000 (kbps)
Tunnel receive bandwidth 8000 (kbps)
Last input never, output never, output hang never
Last clearing of "show interface" counters 02:38:42
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 8
Queueing strategy: fifo
Output queue: 0/0 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec
5 minute output rate 0 bits/sec, 0 packets/sec
0 packets input, 0 bytes, 0 no buffer
Received 0 broadcasts (0 IP multicasts)
0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort
0 packets output, 0 bytes, 0 underruns
Output 0 broadcasts (0 IP multicasts)
0 output errors, 0 collisions, 0 interface resets
0 unknown protocol drops
0 output buffer failures, 0 output buffers swapped out
Funzionalità Multicast
Route 3 BGP EVPN per BUM-IR
Route di origine
#show bgp l2vpn evpn route-type 3
BGP routing table entry for [3][10.1.1.3:1][0][32][10.1.1.3]/17, version 116
Paths: (1 available, best #1, table evi_1)
Advertised to update-groups:
1
Refresh Epoch 1
Local
:: (via default) from 0.0.0.0 (10.1.1.1)
Origin incomplete, localpref 100, weight 32768, valid, sourced, local, best
Extended Community: RT:100:1 ENCAP:8 EVPN Mcast Flags:1
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:1::2(active)
PMSI Attribute: Flags:0x0, Tunnel type:IR, length 4, vni:20011 tunnel identifier: 0000 0000
Local irb vxlan vtep:
vrf:red, l3-vni:30000
local router mac:AABB.CC81.F500
core-irb interface:Vlan3
vtep-ip:10.1.1.2
sec-vtep-ip:2001:DB8:1::2
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 09:28:34 PST
Route remota
#show bgp l2vpn evpn route-type 3
BGP routing table entry for [3][10.2.2.3:2][0][32][10.2.2.3]/17, version 151
Paths: (1 available, best #1, table EVPN-BGP-Table)
Flag: 0x100
Not advertised to any peer
Refresh Epoch 2
Local
10.2.2.2 (metric 21) (via default) from 10.9.9.9 (10.99.99.99)
Origin incomplete, metric 0, localpref 100, valid, internal, best
Extended Community: RT:100:2 ENCAP:8 EVPN Mcast Flags:1
Originator: 10.2.2.1, Cluster list: 10.9.9.9
Tunnel Encapsulation Attribute:
Encap type: 8
Secondary nexthop address 2001:DB8:2::2(active)
PMSI Attribute: Flags:0x0, Tunnel type:IR, length 4, vni:20012 tunnel identifier: < Tunnel Endpoint: 10.2.2.2 >
rx pathid: 0, tx pathid: 0x0
Updated on Apr 22 2022 13:01:53 PST
L2RIB EVPN IMET route per BUM-IR
#sh l2route evpn imet detail
EVPN Instance: 1
Ethernet Tag: 0
Producer Name: BGP
Router IP Addr: 10.3.3.3
Route Ethernet Tag: 0
Tunnel Flags: 0
Tunnel Type: Ingress Replication
Tunnel Labels: 20011
Tunnel ID: 2001:DB8:3::2
Multicast Proxy: IGMP
Next Hop(s): V:0 2001:DB8:3::2
Route di replica multicast statica
#show ipv6 mroute ff05::1
Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group,
C - Connected, L - Local, I - Received Source Specific Host Report,
P - Pruned, R - RP-bit set, F - Register flag, T - SPT-bit set,
J - Join SPT, Y - Joined MDT-data group,
y - Sending to MDT-data group
g - BGP signal originated, G - BGP Signal received,
N - BGP Shared-Tree Prune received, n - BGP C-Mroute suppressed,
q - BGP Src-Active originated, Q - BGP Src-Active received
E - Extranet
Timers: Uptime/Expires
Interface state: Interface, State
On All VTEPS
(*, FF05::1), 00:11:31/never, RP2001:DB8::99:99, flags: SCJ
Incoming interface: TenGigabitEthernet1/1/1
RPF nbr: FE80::822D:BFFF:FE7B:1DC8
Immediate Outgoing interface list:
Tunnel0, Forward, 00:11:31/never
On Sender VTEP
(2000::1:1, FF05::1), 00:10:59/00:00:41, flags: SFJT
Incoming interface: Loopback0
RPF nbr: FE80::822D:BFFF:FE9B:8480
Immediate Outgoing interface list:
TenGigabitEthernet1/1/1, Forward, 00:10:24/00:03:08
Inherited Outgoing interface list:
Tunnel0, Forward, 00:11:31/never
On Receiver VTEP
(2000::2:2, FF05::1), 00:10:34/00:00:49, flags: SJT
Incoming interface: TenGigabitEthernet1/1/1
RPF nbr: FE80::822D:BFFF:FE7B:1DC8
Inherited Outgoing interface list:
Tunnel0, Forward, 00:11:31/never
Inoltro multicast VXLANv6
#show ipv6 mfib ff05::1
Entry Flags: C - Directly Connected, S - Signal, IA - Inherit A flag,
ET - Data Rate Exceeds Threshold, K - Keepalive
DDE - Data Driven Event, HW - Hardware Installed
ME - MoFRR ECMP entry, MNE - MoFRR Non-ECMP entry, MP - MFIB
MoFRR Primary, RP - MRIB MoFRR Primary, P - MoFRR Primary
MS - MoFRR Entry in Sync, MC - MoFRR entry in MoFRR Client,
e - Encap helper tunnel flag.
I/O Item Flags: IC - Internal Copy, NP - Not platform switched,
NS - Negate Signalling, SP - Signal Present,
A - Accept, F - Forward, RA - MRIB Accept, RF - MRIB Forward,
MA - MFIB Accept, A2 - Accept backup,
RA2 - MRIB Accept backup, MA2 - MFIB Accept backup
Forwarding Counts: Pkt Count/Pkts per second/Avg Pkt Size/Kbits per second
Other counts: Total/RPF failed/Other drops
I/O Item Counts: HW Pkt Count/FS Pkt Count/PS Pkt Count Egress Rate in pps
Default
On All VTEPS
(*,FF05::1) Flags: C HW
SW Forwarding: 0/0/0/0, Other: 0/0/0
HW Forwarding: 1/0/277/0, Other: 0/0/0
TenGigabitEthernet1/1/1 Flags: A NS
Tunnel0, VXLAN v6 Decap Flags: F NS
Pkts: 0/0/0 Rate: 0 pps
On Sender VTEP
(2000::1:1,FF05::1) Flags: HW
SW Forwarding: 2/0/257/0, Other: 0/0/0
HW Forwarding: 698/1/174/1, Other: 0/0/0
Null0 Flags: A
TenGigabitEthernet1/1/1 Flags: F NS
Pkts: 0/0/0 Rate: 0 pps
On Receiver VTEP
(2000::2:2,FF05::1) Flags: HW
SW Forwarding: 1/0/259/0, Other: 0/0/0
HW Forwarding: 259/1/184/1, Other: 0/0/0
TenGigabitEthernet1/1/1 Flags: A
Tunnel0, VXLAN v6 Decap Flags: F NS
Pkts: 0/0/1 Rate: 0 pps
Esempi di configurazione
Installazione di EVPN L2Gateway VXLANv4
l2vpn evpn instance 1 vlan-based
encapsulation vxlan
replication-type ingress
!
l2vpn evpn instance 2 vlan-based
encapsulation vxlan
replication-type ingress
!
l2vpn
router-id 10.1.1.3
!
spanning-tree mode rapid-pvst
spanning-tree extend system-id
!
vlan configuration 11
member evpn-instance 1 vni 20011
vlan configuration 12
member evpn-instance 2 vni 20012
vlan internal allocation policy ascending
!
vlan 3,11-12
!
interface Loopback0
ip address 10.1.1.1 255.255.255.255
ip ospf 1 area 0
!
interface Loopback1
ip address 10.1.1.2 255.255.255.255
ip ospf 1 area 0
!
interface Ethernet1/0
no switchport
ip address 10.0.1.2 255.255.255.252
ip ospf network point-to-point
ip ospf 1 area 0
!
interface nve1
no ip address
source-interface Loopback1
host-reachability protocol bgp
member vni 20011 ingress-replication
member vni 20012 ingress-replication
!
router ospf 1
redistribute connected
!
router bgp 100
bgp router-id 10.1.1.1
bgp log-neighbor-changes
bgp graceful-restart
neighbor 10.9.9.9 remote-as 100
neighbor 10.9.9.9 update-source Loopback0
!
address-family l2vpn evpn
neighbor 10.9.9.9 activate
neighbor 10.9.9.9 send-community both
exit-address-family
Implementazione di EVPN DAG (Distributed Anycast Gateway) IRB VXLANv4
vrf definition red
rd 100:101
!
address-family ipv4
route-target export 100:100
route-target import 100:100
route-target export 100:100 stitching
route-target import 100:100 stitching
exit-address-family
!
address-family ipv6
route-target export 100:200
route-target import 100:200
route-target export 100:200 stitching
route-target import 100:200 stitching
exit-address-family
!
l2vpn evpn
default-gateway advertise
!
l2vpn evpn instance 1 vlan-based
encapsulation vxlan
replication-type ingress
!
l2vpn evpn instance 2 vlan-based
encapsulation vxlan
replication-type ingress
!
l2vpn
router-id 10.1.1.3
!
spanning-tree mode rapid-pvst
spanning-tree extend system-id
!
vlan configuration 3
member vni 30000
vlan configuration 11
member evpn-instance 1 vni 20011
vlan configuration 12
member evpn-instance 2 vni 20012
vlan internal allocation policy ascending
!
vlan 3,11-12
!
interface Loopback0
ip address 10.1.1.1 255.255.255.255
ip ospf 1 area 0
!
interface Loopback1
ip address 10.1.1.2 255.255.255.255
ip ospf 1 area 0
!
interface Loopback192
vrf forwarding red
ip address 192.168.1.1 255.255.255.255
ip pim sparse-mode
!
interface Ethernet1/0
no switchport
ip address 10.0.1.2 255.255.255.252
ip pim sparse-mode
ip ospf network point-to-point
ip ospf 1 area 0
!
interface nve1
no ip address
source-interface Loopback1
host-reachability protocol bgp
member vni 30000 vrf red
member vni 20011 ingress-replication
member vni 20012 ingress-replication
!
router ospf 1
redistribute connected
!
router bgp 100
bgp router-id 10.1.1.1
bgp log-neighbor-changes
bgp graceful-restart
neighbor 10.9.9.9 remote-as 100
neighbor 10.9.9.9 update-source Loopback0
!
address-family l2vpn evpn
neighbor 10.9.9.9 activate
neighbor 10.9.9.9 send-community both
exit-address-family
!
address-family ipv4 vrf red
advertise l2vpn evpn
redistribute connected
redistribute static
exit-address-family
!
address-family ipv6 vrf red
redistribute connected
advertise l2vpn evpn
exit-address-family
Informazioni correlate
- Guida alla configurazione della VPN VXLAN BGP
- Attributo BGP Tunnel Encapsulation (rfc9012)
- Guida alla risoluzione dei problemi di migrazione BGP VXLANv6 per procedure dettagliate di verifica e risoluzione dei problemi. (Disponibile A Breve)
- Documentazione e supporto tecnico – Cisco Systems
Cronologia delle revisioni
| Revisione | Data di pubblicazione | Commenti |
|---|---|---|
1.0 |
30-Nov-2022 |
Versione iniziale |
Feedback
