Questo documento descrive le restrizioni per le porte sulle schede di linea C9600-LC-40YL4CD e C9600-LC-48YL quando utilizzate con i modelli C9600X-SUP-2 e C9500X-60L4D.
Nessun requisito specifico previsto per questo documento.
Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
Nota: le restrizioni sui gruppi di porte descritte in questo articolo non sono applicabili ad altre schede di linea non Small Form-Factor Pluggable (SFP), ad esempio le schede di linea C9600-LC-24C e C9600-LC-48TX, supportate dal supervisor C9600X-SUP-2 sullo chassis C9606R. Queste restrizioni non sono applicabili anche ad altre velocità come i ricetrasmettitori 400G/200G/100G/40G sulle schede di linea con supervisor C9600X-SUP-2.
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Le restrizioni sui gruppi di porte descritte in questo articolo sono applicabili solo alle schede di linea C9600-LC-40YL4CD e C9600-LC-48YL con supervisore C9600X-SUP-2 sullo chassis C9606R e C9500X-60L4D.
Sullo switch C9500X-60L4D e sulle schede di linea C9600-LC-48YL e C9600-LC-40YL4CD, quando utilizzato con il modello C9600X-SUP-2, è necessario conoscere una restrizione hardware del gruppo di porte. Le porte del pannello anteriore sono mappate insieme per formare un gruppo di porte; affinché entrambe le porte nel gruppo di porte si colleghino e funzionino senza problemi, è necessario che entrambe le porte abbiano la stessa velocità. Se le porte nel gruppo di porte hanno velocità diverse, almeno una porta rimane in stato err-disabled a causa di una mancata corrispondenza della configurazione sfp.
Nota: le porte SFP del pannello anteriore mappate allo stesso gruppo di porte DEVONO avere i ricetrasmettitori della stessa velocità inseriti, per essere riconosciuti, collegati e funzionanti.
Come mostrato nelle immagini, sulle schede di linea C9600-LC-48YL e C9600-LC-40YL4CD, le porte del pannello anteriore 1 e 2 sono raggruppate per formare il gruppo di porte 1. Analogamente, le porte 3 e 4 vengono raggruppate per formare il gruppo di porte 2 e così via.

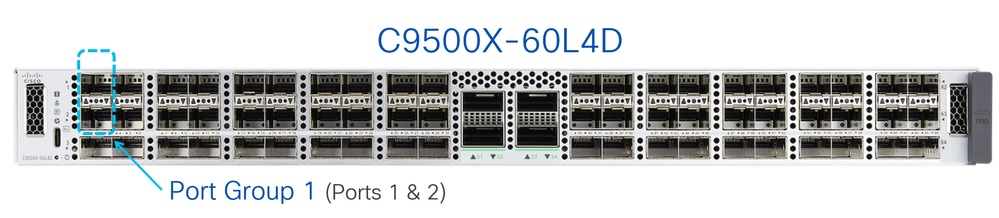

Sul C9500X-60L4D, le porte del pannello anteriore 1 e 2 sono raggruppate per formare il gruppo di porte 1. Analogamente, le porte 4 e 5 sono raggruppate per formare il gruppo di porte 2; le porte 7 e 8 sono raggruppate per formare il gruppo di porte 3 e così via.
Nota: con il modello C9500X-60L4D è importante notare che la restrizione relativa al gruppo di porte non si applica alle porte 400G e 50G nella riga inferiore (porte 3, 6, 9, 12 e così via).
Se sulle porte del pannello anteriore sono inseriti ricetrasmettitori di velocità diversi mappati allo stesso gruppo di porte, la porta sulla quale è stato inserito il ricetrasmettitore è messa in stato err-disabled. Per verificare che il motivo per cui è stato disabilitato l'errore sia "sfp-config-mismatch", usare il comando show interfaces status err-disabled.
Poiché il comportamento è basato su quale ricetrasmettitore viene inserito per primo, possono verificarsi eventi imprevisti di disabilitazione degli errori durante ricaricamenti, failover del supervisore e inserimento e rimozione online della scheda di linea (OIR). Per rendere questo comportamento deterministico, è stato introdotto un nuovo comando port group command line interface (CLI) a partire dalla versione 17.7.1 di Cisco IOS.
Switch(config)# hw-module slot <line card slot> port-group ?
<1-24> port-group to apply feature
range Range of port-group
Switch(config)# hw-module slot <line card slot> port-group <port-group number> select ?
10G Speed of 10Gbps
25G Speed of 25Gbps
50G Speed of 50Gbps
Quando si utilizzano ricetrasmettitori a velocità mista (10G e 25G), configurare questa CLI del gruppo di porte per un determinato gruppo di porte in modo che si colleghi sempre a una velocità specifica.
Esempio (nello slot per schede di linea 1):
hw-module slot 1 port-group 1 select 10G
Nell'esempio, la porta con ricetrasmettitori 25G viene mantenuta nello stato err-disabled a causa di una "mancata corrispondenza della configurazione sfp", su eventi quali ricetrasmettitori OIR, ricaricamento, failover del supervisore, scheda di linea OIR.
Esempio (nello slot 2 della scheda di linea):
hw-module slot 2 port-group 1 select 25G
Nell'esempio, la porta con un ricetrasmettitore 10G viene mantenuta nello stato err-disabled a causa di una "mancata corrispondenza della configurazione sfp" su eventi quali la trasmissione a infrarossi del ricetrasmettitore, il ricaricamento, il failover del supervisore e la trasmissione a infrarossi della scheda di linea.
Nota: utilizzare il comando "show hw-module slot port-group speed" per verificare la velocità operativa di un determinato gruppo di porte su uno specifico slot per schede di linea.
In generale, si consiglia di utilizzare gli stessi ricetrasmettitori di velocità in entrambe le porte all'interno di un gruppo di porte, ad esempio le porte 1 & 2 e 3 & 4, e così via, affinché queste porte sulle schede di linea funzionino senza problemi.
Quando ricetrasmettitori a doppia velocità, come 10/25G, vengono inseriti nelle porte di queste schede di linea, questi ricetrasmettitori a doppia velocità funzionano e si collegano a velocità più elevate, come 25G. Se si desidera configurare i ricetrasmettitori in modo che funzionino a una velocità inferiore di 10G, usare prima il comando "shutdown" per arrestare amministrativamente la porta, quindi configurare specificamente "speed 10G" sulla porta e usare "no shutdown". Se la porta viene messa in stato err-disabled, eseguire nuovamente le operazioni "shutdown" e "no shutdown" sulla stessa porta, in modo che la porta si colleghi.
Per altri ricetrasmettitori a doppia velocità, ad esempio 25/50 G, vedere la matrice di compatibilità tra dispositivi ottici Cisco.
Nota: quando si usano ricetrasmettitori a doppia velocità, la CLI di selezione della velocità del gruppo di porte (hw-module slot port-group select ) non è supportata. Se si inseriscono ricetrasmettitori a doppia velocità sulle porte del pannello anteriore mappate allo stesso gruppo di porte e le velocità non corrispondono; si consiglia di chiudere la porta, che non deve essere sollevata.
Esempio:
Esempio:
Utilizzare questi comandi show per risolvere i problemi relativi alle porte del pannello anteriore che vengono disabilitate a causa di una mancata corrispondenza della configurazione sfp
Esempio: C9600-LC-40YL4CD nello slot 5
Switch# show hw-module slot 5 port-group speed
--------------------------------------------------
Port-groupPorts Speed
--------------------------------------------------
1 Fif5/0/1, Fif5/0/2 NONE
2 Fif5/0/3, Fif5/0/4 NONE
3 Fif5/0/5, Fif5/0/6 NONE
4 Fif5/0/7, Fif5/0/8 NONE
5 Fif5/0/9, Fif5/0/10 NONE
6 Fif5/0/11, Fif5/0/12 NONE
7 Fif5/0/13, Fif5/0/14 NONE
8 Fif5/0/15, Fif5/0/16 NONE
9 Fif5/0/17, Fif5/0/18 NONE
10 Fif5/0/19, Fif5/0/20 NONE
11 Fif5/0/21, Fif5/0/22 NONE
12 Fif5/0/23, Fif5/0/24 NONE
13 Fif5/0/25, Fif5/0/26 NONE
14 Fif5/0/27, Fif5/0/28 NONE
15 Fif5/0/29, Fif5/0/30 NONE
16 Fif5/0/31, Fif5/0/32 NONE
17 Fif5/0/33, Fif5/0/34 NONE
18 Fif5/0/35, Fif5/0/36 NONE
19 Fif5/0/37, Fif5/0/38 NONE
20 Fif5/0/39, Fif5/0/40 NONE
Esempio: C9600-LC-48YL nello slot 6
Switch# show hw-module slot 6 port-group speed
--------------------------------------------------
Port-groupPorts Speed
--------------------------------------------------
1 Fif6/0/1, Fif6/0/2 NONE
2 Fif6/0/3, Fif6/0/4 NONE
3 Fif6/0/5, Fif6/0/6 NONE
4 Fif6/0/7, Fif6/0/8 NONE
5 Fif6/0/9, Fif6/0/10 NONE
6 Fif6/0/11, Fif6/0/12 NONE
7 Fif6/0/13, Fif6/0/14 NONE
8 Fif6/0/15, Fif6/0/16 NONE
9 Fif6/0/17, Fif6/0/18 NONE
10 Fif6/0/19, Fif6/0/20 NONE
11 Fif6/0/21, Fif6/0/22 NONE
12 Fif6/0/23, Fif6/0/24 NONE
13 Fif6/0/25, Fif6/0/26 NONE
14 Fif6/0/27, Fif6/0/28 NONE
15 Fif6/0/29, Fif6/0/30 NONE
16 Fif6/0/31, Fif6/0/32 NONE
17 Fif6/0/33, Fif6/0/34 NONE
18 Fif6/0/35, Fif6/0/36 NONE
19 Fif6/0/37, Fif6/0/38 NONE
20 Fif6/0/39, Fif6/0/40 NONE
21 Fif6/0/41, Fif6/0/42 NONE
22 Fif6/0/43, Fif6/0/44 NONE
23 Fif6/0/45, Fif6/0/46 NONE
24 Fif6/0/47, Fif6/0/48 NONE
Esempio: C9500X-60L4D
Switch# show hw-module slot 1 port-group speed
--------------------------------------------------
Port-groupPorts Speed
--------------------------------------------------
1 Fif1/0/1, Fif1/0/2 NONE
2 Fif1/0/4, Fif1/0/5 NONE
3 Fif1/0/7, Fif1/0/8 NONE
4 Fif1/0/10, Fif1/0/11 NONE
5 Fif1/0/13, Fif1/0/14 NONE
6 Fif1/0/16, Fif1/0/17 NONE
7 Fif1/0/19, Fif1/0/20 NONE
8 Fif1/0/22, Fif1/0/23 NONE
9 Fif1/0/25, Fif1/0/26 NONE
10 Fif1/0/28, Fif1/0/29 NONE
11 Fif1/0/35, Fif1/0/36 NONE
12 Fif1/0/38, Fif1/0/39 NONE
13 Fif1/0/41, Fif1/0/42 NONE
14 Fif1/0/44, Fif1/0/45 NONE
15 Fif1/0/47, Fif1/0/48 NONE
16 Fif1/0/50, Fif1/0/51 NONE
17 Fif1/0/53, Fif1/0/54 NONE
18 Fif1/0/56, Fif1/0/57 NONE
19 Fif1/0/59, Fif1/0/60 NONE
20 Fif1/0/62, Fif1/0/63 NONE
Per configurare un gruppo di porte specifico per il funzionamento a una velocità specifica su un determinato slot per schede di linea, utilizzare hw-module slot <slot scheda di linea> port-group <intervallo gruppo porte> select <velocità>
Esempio 1: configurare e verificare il funzionamento dei gruppi di porte 1 e 3 a 10G nello slot 5
Switch(config#) hw-module slot 5 port-group 1 select 10G
Switch(config#) hw-module slot 5 port-group 3 select 10G
Switch# show running-config | include port-group
hw-module slot 5 port-group 1 select 10G <-- Configuration in running config to set these ports to 10G
hw-module slot 5 port-group 3 select 10G <-- Configuration in running config to set these ports to 10G
Switch# show hw-module slot 5 port-group speed
--------------------------------------------------
Port-groupPorts Speed
--------------------------------------------------
1 Fif5/0/1, Fif5/0/2 10G <-- In 10G mode
2 Fif5/0/3, Fif5/0/4 NONE
3 Fif5/0/5, Fif5/0/6 10G <-- In 10G mode
4 Fif5/0/7, Fif5/0/8 NONE
5 Fif5/0/9, Fif5/0/10 NONE
6 Fif5/0/11, Fif5/0/12 NONE
7 Fif5/0/13, Fif5/0/14 NONE
8 Fif5/0/15, Fif5/0/16 NONE
9 Fif5/0/17, Fif5/0/18 NONE
10 Fif5/0/19, Fif5/0/20 NONE
11 Fif5/0/21, Fif5/0/22 NONE
12 Fif5/0/23, Fif5/0/24 NONE
13 Fif5/0/25, Fif5/0/26 NONE
14 Fif5/0/27, Fif5/0/28 NONE
15 Fif5/0/29, Fif5/0/30 NONE
16 Fif5/0/31, Fif5/0/32 NONE
17 Fif5/0/33, Fif5/0/34 NONE
18 Fif5/0/35, Fif5/0/36 NONE
19 Fif5/0/37, Fif5/0/38 NONE
20 Fif5/0/39, Fif5/0/40 NONE
Esempio 2: configurare e verificare il funzionamento dei gruppi di porte 6 e 8 a 25 G nello slot 5
Switch(config#) hw-module slot 5 port-group 6 select 25G
Switch(config#) hw-module slot 5 port-group 8 select 25G
Switch# show running-config | include port-group
hw-module slot 5 port-group 6 select 25G <-- Configuration in running config to set these ports to 25G
hw-module slot 5 port-group 8 select 25G <-- Configuration in running config to set these ports to 25G
Switch# show hw-module slot 5 port-group speed
--------------------------------------------------
Port-groupPorts Speed
--------------------------------------------------
1 Fif5/0/1, Fif5/0/2 NONE
2 Fif5/0/3, Fif5/0/4 NONE
3 Fif5/0/5, Fif5/0/6 NONE
4 Fif5/0/7, Fif5/0/8 NONE
5 Fif5/0/9, Fif5/0/10 NONE
6 Fif5/0/11, Fif5/0/12 25G <-- In 25G mode
7 Fif5/0/13, Fif5/0/14 NONE
8 Fif5/0/15, Fif5/0/16 25G <-- In 25G mode
9 Fif5/0/17, Fif5/0/18 NONE
10 Fif5/0/19, Fif5/0/20 NONE
11 Fif5/0/21, Fif5/0/22 NONE
12 Fif5/0/23, Fif5/0/24 NONE
13 Fif5/0/25, Fif5/0/26 NONE
14 Fif5/0/27, Fif5/0/28 NONE
15 Fif5/0/29, Fif5/0/30 NONE
16 Fif5/0/31, Fif5/0/32 NONE
17 Fif5/0/33, Fif5/0/34 NONE
18 Fif5/0/35, Fif5/0/36 NONE
19 Fif5/0/37, Fif5/0/38 NONE
20 Fif5/0/39, Fif5/0/40 NONE
Nota: se le porte vengono disabilitate a causa di una "mancata corrispondenza della configurazione sfp" anche quando sulle porte mappate allo stesso gruppo di porte vengono inseriti ricetrasmettitori della stessa velocità, raccogliere i log di traccia di Input/Output Manager Daemon (IOMD) e Forwarding Engine Driver (FED) per risolvere ulteriormente il problema.
Utilizzare questi comandi per risolvere ulteriormente i problemi relativi alle porte disabilitate a causa di "sfp-config-mismatch":
show logging process iomd to-file bootflash:
show logging process fed to-file bootflash:
Revisione | Data di pubblicazione | Commenti |
---|---|---|
1.0 |
24-Jun-2024 |
Versione iniziale |
