Webex Room Panorama

Cisco Room Panorama は、経営幹部向けに作成されたファーストクラスのビデオコラボレーション システムです。

Webex Room Panorama is a first-class video collaboration system

Room Panorama では、Webex およびその他のクラウド ミーティング サービスでの没入感のあるビデオ環境、豊富なコンテンツ共有、共同作成機能を提供しています。この完全に統合されたシステムは、美しいデザインと優れた機能が備わったオールインワン ソリューションとなっており、中規模から大規模の会議スペースや役員室に最適です。Room Panorama には、より複雑で特殊なビデオシナリオにも対応できるよう、強力なエンジンが搭載されています。Room Panorama を導入することで会議室をビデオコラボレーションのハブに変え、国内、海外を問わずにコミュニケーションが可能になります。

Cisco Room Panorama は、豊富なコグニティブ機能を備えた卓越したミーティング エクスペリエンスを提供し、物理的なエグゼクティブ ミーティング ルームをスムーズなコラボレーション、アイデア出し、意思決定のための仮想スペースに変えます。オフィスのチームとリモートチームを結び付ける単一の没入型システムであり、質の高いミーティング エクスペリエンスを提供し、他のハイエンドなルームシステムに比べ入手しやすくなっています。テレプレゼンステクノロジーをさらに進化させた Room Panorama は多目的なソリューションで、ローカル、ポイントツーポイント、マルチポイント、没入型のコラボレーションを含むすべての会議シナリオを、会議室を切り替えることなく 1 台のデバイスで実現します。部屋のフットプリントが小さく適応性のあるデザイン、また対面での会議を実現するビデオとオーディオによるこのエクスペリエンスは、ハイブリッドなコミュニケーションに真に変革をもたらします。

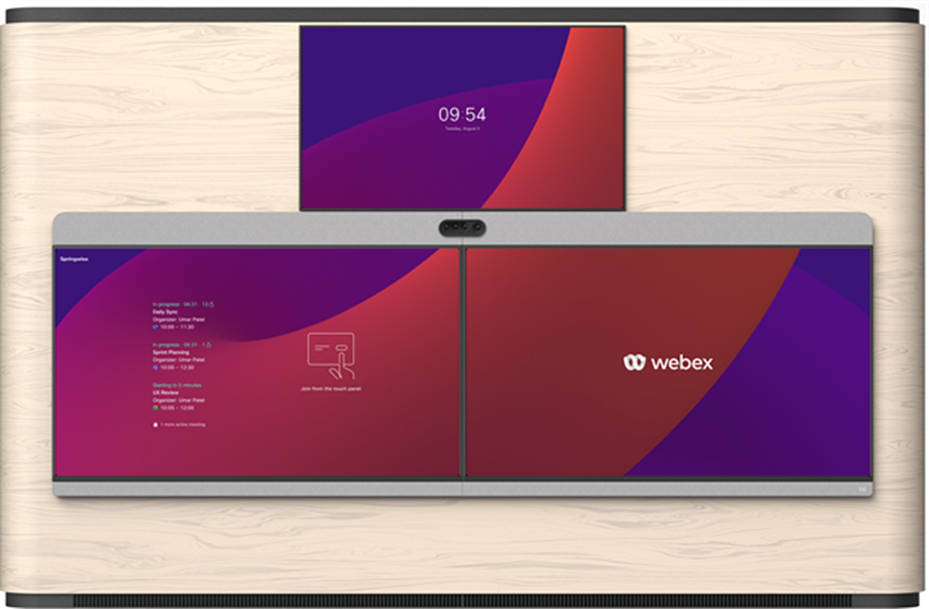

Room Panorama は、シスコの包括的な技術パッケージを提供します(図 1)。このパッケージには、運用に必要となる次のコンポーネントがすべて含まれています。

      2 台の Samsung 85 インチ 8K QLED ディスプレイ(ビデオ用)と 1 台の Samsung 65 インチ 4K ディスプレイ(プレゼンテーション用)

      Codec Pro とマルチレンズ Cisco Quad Camera(毎秒 60 フレーム)

      Cisco Room Navigator コントローラ

      指向性音声機能を備えた 12 スピーカーシステム

      4 つの低音モジュール

      冷却システム

      オーディオアンプ

      電源システム一式

      3 素子の Cisco Table Microphone Pro

      プレゼンテーションケーブル

      壁面構造:既存の部屋に合わせて独自の壁面仕上げを設計することも、シスコがオプションで提供する明るいオーク材の壁面仕上げを購入することも可能です

Cisco Room Panorama は、業界をリードするビデオおよび空間オーディオエクスペリエンスを提供して、分散したチームを接続し、全員がビジネスクリティカルな意思決定を行うためにテーブルに平等に着席できるようにします。さらに、新しい機能によって、スマートな会議、スマートなプレゼンテーション機能、スマートな会議室と端末の統合を実現し、大規模会議室におけるビデオ導入と利用の難しさを解消します。Room Panorama は、強力な Room Kit Pro プラットフォームを基盤として構築されています。そのため、より多くの入力と出力を使用でき、より多くの会議シナリオと大規模な会議室に対応できます。機能も柔軟性も強化された Room Panorama を使用することで、かつてないほど特化されたカスタムビデオ会議室を構築できます。

Room Panorama には、強力なコーデック、Cisco Quad Camera、デュアル 85 インチ 8K ビデオディスプレイ、65 インチ 4K プレゼンテーション ディスプレイが含まれており、14 人までの会議室に最適です。高度なカメラ技術により、中規模から大規模の会議室で、パノラマビデオ、指向性オーディオ、発言者追跡、自動フレーミング機能を使用できます。本製品は、充実した機能とエクスペリエンスを提供し、あらゆる大規模な会議室や会議スペースに簡単に拡張できるよう設計されており、オンプレミスでの登録でも Webex クラウドサービスへの登録でも利用可能です。

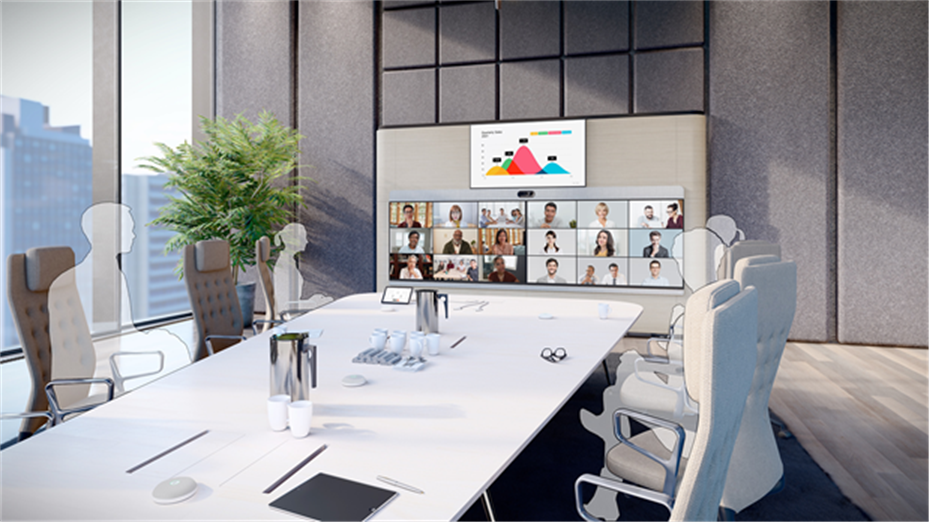

Multi-point meeting in an executive boardroom

図 1.

役員会議室での多拠点間の会議

機能と利点

1 に、Room Panorama の主な機能と利点を示します。

表 1          Cisco Room Panorama の機能と利点

機能

利点

設計の特長

  非常に優れたビデオおよび音声品質を備えた、最も高性能で機能豊富なビデオシステムの 1
  次世代の UHD 4K )ビデオ コラボレーション コーデック
  次世代の HD 全自動カメラ
  必要な機器がすべて付属(ディスプレイ、スピーカー、コーデック、カメラ、コントロール用タッチパネル、マイク、取り付け金具)
  会議室に合わせて、独自の壁面仕上げを選択することも、シスコの壁面仕上げオプションを購入することも可能
  標準規格準拠の 1080p および 2160p ソリューション:機能を損ねることなく標準ベースのビデオに対応

スマートな会議

  目立たない内蔵カメラで、中規模から大規模の会議室にインテリジェントなカメラ機能を提供

    パノラマビデオ:複数のカメラレンズを組み合わせて、広角なパノラマビューを作成

    グループ表示:会議参加者を自動検出し、最適にフレーミング

    フレーム:より公平なエクスペリエンスを実現するために、参加者と参加者のグループを自動的にトリミングします。

    話者追跡機能:発言者を検出して切り替え、最適にフレーミング

  内蔵スピーカーと外部マイクによる優れた音声エクスペリエンス
  自動スリープ解除:誰かが会議室に入るとシステムがスリープ解除(起動)し、モバイルデバイスを介して入室者を認識
  Cisco Room Navigator または Webex アプリ対応デバイスで簡単に制御
  スイッチドビデオ会議のサポートによりレイアウトが強化され、複数画面でのビデオ表示が可能
  Webex アプリケーションから Webex ホワイトボードセッションに参加可能。共有ホワイトボードのコンテンツに関する通知を画面上で受信可能(クラウド登録デバイスでサポート)
  1080p60 のビデオおよび 2160p15 のコンテンツを使用した HD コラボレーションに対応
  ワンボタン機能(OBTP )によりミーティングに容易に参加
  エンドツーエンドのセキュリティ

スマートなプレゼンテーション

  ビデオおよびコンテンツ用に 3 台のモニタ
  ローカルでの会議用に 3 つのコンテンツソースをサポート
  4K コンテンツの共有(ローカル 30 fps 、リモート 15 fps
  有線またはワイヤレスのコンテンツ共有(HDMI Webex Cisco Intelligent Proximity Miracast Apple AirPlay をサポート)

スマートな統合

  メトリック:室内の人数をカウントして分析し、リソースプランニングを改善
  Wi-Fi サポート
  カスタマイズ可能な API を介して Cisco Room Navigator コントロールユニットから直接、照明、ルームディバイダ、カーテンなど室内の周辺器具を簡単に制御(サードパーティ製の制御システムプロセッサが必要)

パフォーマンスの特徴

  最大 1080p60 の最適な解像度
  H.323/SIP 最大 16 Mbps ポイントツーポイント
  6 つの同時ビデオ入力。4K X 3 Full HD X 3
  最大 8 つのマイクをコーデックに直接接続可能
  高品質ステレオサウンド対応の全二重オーディオ
  完全なアプリケーション プログラミング インターフェイス(API
  シスコのメディア保証によりパケット損失から保護(Cisco ClearPath もサポート)

クラウドとオンプレミスに対応

  オンプレミス登録にも、Webex によるクラウドへの登録にも柔軟に対応
  ハードウェアはクラウドプラットフォームでの動作に最適化されており、共有会議室や会議スペースで優れたエクスペリエンスを実現。ホストされた会議にも簡単にアクセス可能

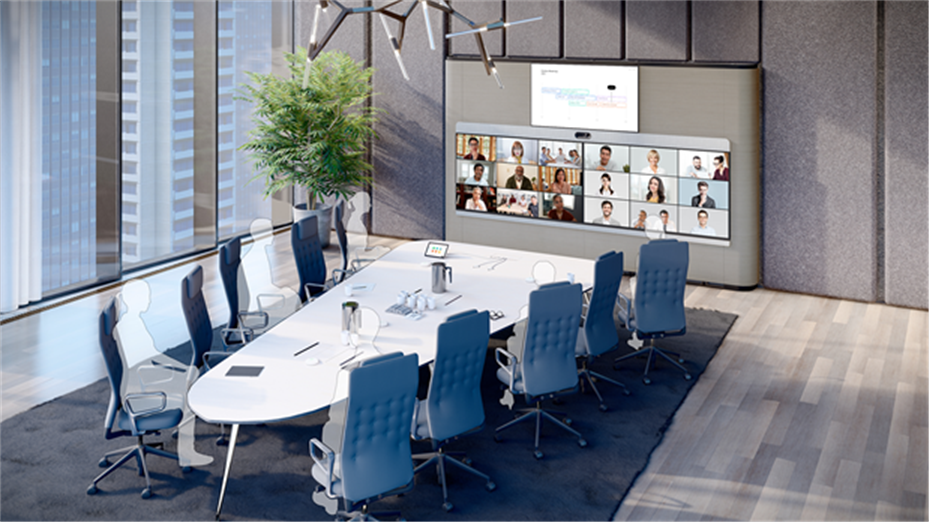

Point-to-point meeting in a large conference room

図 2.

大きな会議室でのポイントツーポイント会議

中規模から大規模の会議室をよりインテリジェントに

設置が容易なオールインワンユニットの Cisco Room Panorama によって、ビデオイノベーションが実現します。中規模から大規模のチーム コラボレーション ルームに、より多くのインテリジェンスと使いやすさをもたらします。他メーカーは、ハイエンド機種に話者の追跡機能、ワイヤレスコンテンツ共有、4K コンテンツの共有などの最新機能を組み込むことに今も苦心していますが、シスコではすでにこれらの最新技術をコスト効率よくシンプルな方法で統合させており、あらゆる規模のスペースにイノベーションを提供します。

Room Panorama を使用することで、スマートな会議、スマートなプレゼンテーション機能、スマートな会議室とデバイスの統合を実現できます。Webex クラウドへの登録時にはクラウドベースの追加機能が有効になり、ユーザエクスペリエンスやチームのワークフローが向上するだけでなく、展開もさらにシンプルになります。

      スマートな会議:強力な内蔵カメラによってパノラマビデオ、自動フレーミング、話者追跡などのインテリジェントなカメラ機能を提供。ノイズ自動抑制機能により会議の中断を低減

      スマートなプレゼンテーション:Room Panorama は、最大 3 台のモニタのサポート、マルチコンテンツソース、ワイヤレス共有、4K コンテンツにより優れたプレゼンテーションを実現

      スマートな統合:使用状況メトリックおよびリソース割り当てに役立つ人数カウント。モニタとの緊密な統合によるユーザとのインタラクションの強化。API とマクロを活用して会議をパーソナライゼーション可能

      登録の柔軟性:Room Panorama は、クラウド展開とオンプレミス展開の両方に対応して既存の資産を保護

Cisco Room Panorama の登録

表 2          使用可能なライセンスと期間

ライセンスレベル

期間

Cisco 端末サブスクリプション

月次、1 年、2 年、3 年、4 年、5 年のオプション

製品仕様

表 3          仕様

仕様

説明

ソフトウェアの互換性

  シスコ コラボレーション エンドポイント ソフトウェア バージョン 9.12 以降または RoomOS

Cisco Room Panorama の標準構成

  Room Panorama Cisco Codec Pro
  Cisco Quad Camera
  2x 85 インチメインモニタ
  65 インチ プレゼンテーション ディスプレイ X 1
  ラウドスピーカー X 12
  ベースユニット X 4
  Cisco Natural Audio モジュール IV アンプ
  Cisco Room Navigator コントロールユニット
  壁面構造(オプションの壁面仕上げ)
  Cisco Table Microphone Pro 3 素子)
  2 x Cisco マルチヘッドケーブル 9 m HDMI – HDMI USB-C Mini DP )、LAN ケーブル、電源ケーブル

ディスプレイ

メインディスプレイ(2 台)

  モデル:Samsung LH85QPA8BCCXEN
  サイズ:85 インチ VA-LCD NEO QLED ディスプレイ、ダイレクト LED BLU (ミニ LED
  ネイティブの解像度:7680 X 4320 16:9 )、8K UHD
  コントラスト比:1200:1 (通常)
  視野角:+/- 89 °
  応答時間:6 ミリ秒
  輝度:500 cd/m 2 (通常)

プレゼンテーション画面

  Samsung LH65QMREBCCXEN
  65 インチ VA-LCD ディスプレイ、エッジ LED
  解像度:3840 X 2160 16:9 )、4K UHD
  コントラスト比:4000:1 (通常)
  視野角:+/- 89 °
  応答時間:8 ミリ秒(通常)
  輝度:300 cd/m 2



オプションのハードウェア コンポーネント

  追加のテーブル用マイク



帯域幅

  最大 16 Mbps



ファイアウォール トラバーサル

  Cisco Expressway テクノロジー
  H.460.18 H.460.19 ファイアウォール トラバーサル



ビデオ規格

  H.264 H.265 H.263 TANGBERG MXP 相互運用のみ)(管理者ガイドを参照)



ビデオ入力

  2 つの HDMI 入力により最大 1080p60 のフォーマットをサポート(使用中)
  3 つの HDMI 入力により、HD1080p60 を含め 30 fps で最大 UHD 3840 X 2160 )のフォーマットをサポート
  1 つの 3G-SDI/HD-SDI 入力により最大 1080p60 のフォーマットをサポート
  Extended Display Identification Data EDID
  Consumer Electronics Control CEC 2.0



ビデオ出力

  2 つの HDMI 出力により、60 fps で最大 3840 X 2160 4Kp60 )のフォーマットをサポート(メイン画面で使用)
  1 つの HDMI 出力により、30 fps で最大 3840 X 2160 のフォーマットをサポート(4Kp30 )(プレゼンテーション画面で使用)
  Consumer Electronics Control CEC 2.0



エンコードおよび復号化

  ビデオストリーム:フル HD 1080p60
  コンテンツストリーム:4K 2160p15



音声標準規格

  G.711 G.722 G.722.1 G.729AB 64 kbps および 128 kbps MPEG4 AAC-LD モノラルおよびステレオ、OPUS



音声機能

  高品質の 45 20,000 Hz
  個別のアコースティック エコー キャンセラ X 8
  オートゲインコントロール(AGC
  オートノイズリダクション
  アクティブリップシンク
  フルレンジのマルチチャネル バス スピーカー



音声入力

  マイク X 8 48 V ファントム電源、ユーロブロックコネクタ(それぞれ個別のエコーキャンセラおよびノイズリダクション付き)。すべてのマイクをバランスラインレベルに設定可能
  HDMI X 3 、デジタル:ステレオ PC/DVD 入力



音声出力(外部)

  バランスラインレベル出力 X 6 、ユーロブロックコネクタ
  HDMI 出力 X 3 (組み込み型画面に使用)



音声システム

  アンプ出力定格(チャネルごと):8 Ω 25W 、または 4 Ω 50W
  アンプのチャネル数:16



話者追跡機能

  8 素子マイク アレイによる正確な話者追跡機能



デュアルストリーム

  H.239 H.323 )デュアルストリーム
  Binary Floor Control Protocol BFCP )(SIP )デュアルストリーム
  最大で 3840 X 2160p15 4Kp15 )および 1080p60 の解像度をサポート



ワイヤレス共有

  Webex クライアント(最大 3840 x 2160p7.5
  Cisco Intelligent Proximity クライアント(最大 1920 X 1080p5
  Miracast 1920 x 1080/30 fps 非無線バージョンでは利用できません
  Apple AirPlay ワイヤレス共有非無線バージョンでのみ Bonjour サービスを検出。60 fps で最大 1920 X 1080 の画面ミラーリング、拡張デスクトップ(Mac のみ):60 fps で最大 1920 X 1080 、ビデオストリーミング:30 fps で最大 3840 X 2160



プロトコル

  H.323
  SIP
  Webex
  WebRTC



内蔵暗号化機能

  H.323 および SIP ポイントツーポイント
  規格準拠:H.235 v3 および Advanced Encryption Standard AES-128 または AES-256
  暗号化キーの自動生成と自動交換



IP ネットワーク機能

  DNS ルックアップによるサービス構成
  DiffServ (差別化サービス)(QoS
  IP 帯域幅最適化コントロール(フロー制御を含む)
  自動ゲートキーパー検出
  ダイナミックプレイアウトおよびリップシンクバッファリング
  H.245 Dual-Tone Multi-Frequency DTMF トーン H.323
  DTMF トーン SIP RFC 4733
  Network Time Protocol NTP )による日時管理
  パケット損失時のダウンスピード機能
  Uniform Resource Identifier URI )ダイヤリング
  TCP/IP
  Dynamic Host Configuration Protocol DHCP
  802.1X ネットワーク認証
  802.1Q 仮想 LAN
  802.1p QoS および Class of Service CoS ))
  Cisco メディア保証と ClearPath



呼制御

  Cisco Collaboration Cloud/Webex
  Cisco Unified Communications Manager UCM )のネイティブ登録

    UCM バージョン 10.5.2 以降と Room Panorama 用のデバイスパックが必要

  Cisco Video Communication Server VCS )のネイティブ登録
  H323 ではパノラマビデオはサポートされません



Cisco TelePresence® Management SuiteTMS

  Room Panorama TMS のバージョン 15.11 以降でサポートされます



IPv6 ネットワークサポート

  単一のコールスタックで H.323 SIP の両方をサポート
  DHCP SSH HTTP HTTPS DNS DiffServ に対するデュアルスタック IPv4 および IPv6
  スタティックと自動 IP 設定、ステートレスアドレス自動設定、DHCPv6 をサポート



セキュリティ機能

  HTTPS および SSH プロトコルを使用した安全な管理
  Webex 上での通話および会議向けのエンドツーエンド暗号化
  すべてのバックエンドでの標準ベースのメディア暗号化(AES-128-GCM または AES-256-GCM を使用した Secure Real-Time Transport Protocol SRTP ))
  CCMP128 Wi-Fi ® セキュリティを備えた WPA3TM および WPA3-Enterprise
  管理機能へのアクセス用パスワード保護(Room Navigator
  ネットワーク設定の保護



証明書の管理

  認証局プロキシ機能(CAPF )のサポートによる追加のセキュリティ
  製造元でインストールされる証明書(MIC
  ローカルで有効な証明書(LSC
  X.509 デジタル証明書(DER で暗号化されたバイナリデータ)。DER Base-64 の両方の形式をクライアントとサーバの証明書に使用可能。1,024 2,048 4,096 のキーサイズの証明書がサポートされる



ネットワークインターフェイスコーデックメディア

  LAN 用:イーサネット(RJ-45 10/100/1000 X 1
  カメラとの直接ペアリング用:イーサネット(RJ-45 10/100/1000 X 2
  Power over Ethernet PoE )を備えたイーサネット(RJ-45 10/100/1000 X 2

     1つはWebex Room Navigatorとの直接ペアリング専用

  LAN 用:Wi-Fi 802.11a/b/g/n/ac 2.4 GHz/5 GHz
  2 X 2 Multiple Input and Multiple Output MIMO



その他のインターフェイス

  USB A ポート X 2 USB-B uUSB 、初期設定へのリセット用のピンホール



電源

  電源自動検知

    100 240 VAC50/60 Hz

  平均電力消費量

    100 V 60 Hz11.73 A / 1165 W

    240V 50Hz5.07A / 1133W

  IEC 60950-1 で定義されている通常の動作状態での消費電力



動作温度および湿度

  相対湿度(RH 20 90%
  最大動作高度:3000 m 9842 フィート)



寸法

  Cisco Room Panorama (詳細については、 CAD 図面 を参照してください)

    幅:4200 mm165.35 インチ)

    高さ:2700 mm106.30 インチ)

    奥行:390 mm15.35 インチ)

    重量:905 kg

  Cisco Room Panorama – 低天井高モデル

    幅:4200 mm165.35 インチ)

    高さ:2350 mm92.5インチ)

    奥行:390 mm15.35 インチ)

  パッケージ化

    パレット 4 つのメインシステム

    パレット 1 つのオプションの壁面仕上げ



カメラの概要

  5K Ultra HD カメラ
  最大 1080p60 のビデオ出力をサポート
  4x 20MP イメージセンサー
  1/1.7 CMOS
  5 倍デジタルズーム(水平視野角がそれぞれ 50° の望遠レンズ X 3
  絞り f/2.0
  83° 水平視野角/51.5° 垂直視野角
  自動フレーミング(音声 + 顔の検出)
  解像度:5120 X 2880 ピクセル
  オートフォーカス、明るさ、ホワイトバランス
  焦点距離 1 m ~無限遠



適合規格

      指令 2014/30/EUEMC 指令)および指令 2014/35/EU(低電圧指令)(非無線バージョン)

      指令 2014/53/EU(無線機器指令)(無線バージョン)

      指令 2011/65/EURoHS

      指令 2002/96/EUWEEE

      NRTL 認定(製品の安全性)

      FCC 規格(無線機器)

標準規格

      無線

    EN 300 328

    EN 301 893

    EN 300 440(無線バージョンのみ)

      EMC

    EN 301 489-1(無線バージョンのみ)

    EN 301 489-17(無線バージョンのみ)

    EN 55032 — クラス A

    EN 55024

      安全性

    EN 60950-1(無線および非無線用)

    EN 62368-1(無線および非無線用)

    EN 62479

    EN 62311(無線バージョン用)

      FCC CFR 47 Part 15BEMC):クラス A

      FCC CFR 47 Part 15CRF

      FCC CFR 47 Part 15ERF

各国の認定書類については、製品認定ステータスデータベース ciscofax.com [英語] を参照してください。

発注情報

シスコ製品の購入方法については、最寄りのシスコ代理店にお問い合わせいただくか、表 4 を参照してください。

表 4          発注情報

製品名

製品番号

準拠モデルの番号

Room Panorama

Cisco Room Panorama

CS-ROOM-PANO85-K9

TTC60-33

Cisco Room Panorama、無線非対応

CS-ROOM-PANO85-NR-K9

TTC60-33

Cisco Room Panorama、無線非対応、暗号化なし

CS-ROOM-PANO85-NR-K7

TTC60-33

オプション

Cisco のライトオークの壁面仕上げ

CS-PANO-WALL-LIGHT

Cisco Table Microphone

CS-MIC-TABLE-E

シスコ マルチコネクタ プレゼンテーション ケーブル(HDM - マルチ(USB-CMini-DPHDMI)ケーブル 9 m

CAB-HDMI-MULT-9M

Table Microphone 用延長ケーブル

CAB-MIC-EXT-E

Cisco Table Microphone Pro

CS-MIC-ARRAY-T

TTC5-17

スペア

Cisco Room Panorama スペア部品

リンク

保証に関する情報

Cisco Room Panorama には 90 日間の限定保証が付属します。
