充実したデジタル化の効果・活用を実現するには、常時利用可能な高性能のコンピューティングが、ユーザの近く(ローカル)に必要です。小売、金融、教育、医療、輸送、製造部門やリモートおよび地方拠点では、ネットワーク先端(ユーザ)に近いエッジ環境にコンピューティングを配置しようとしています。Cisco HyperFlex™ HX240c Edge M6 ノードは、Cisco HyperFlex システムの堅牢な機能セットをエッジ環境に提供し、大容量のストレージとクラウド管理を小さな設置面積で実現します。

エッジ環境向けのシンプルさ

エンタープライズ アプリケーションが一元化されたデータセンターやクラウドに移行されるにつれ、インターネット エッジはユーザ デバイスや、リモートやブランチ オフィスのような組織のタッチポイントに近づいています。Cisco HyperFlex HX240c Edge M6 ノードは、統合リソース プールを備えた統合型クラスタとして展開でき、迅速なプロビジョニング、適応、拡張、管理によって、リモートオフィスおよびブランチオフィス(ROBO)の効率的な運用を可能にします。物理的には、ソリューションは、シスコまたはサードパーティのギガビットまたは 10 ギガビット イーサネット スイッチを使用する、23、または 4 つのエッジ固有ノードのセットとして導入され、リモート オフィス環境およびブランチ オフィス環境での展開で最大限の柔軟性を実現します(図 1)。すべてのノードで Intel® Xeon® スケーラブル CPU と次世代 DDR4 メモリを使用し、12 Gbps SAS スループットを提供します。

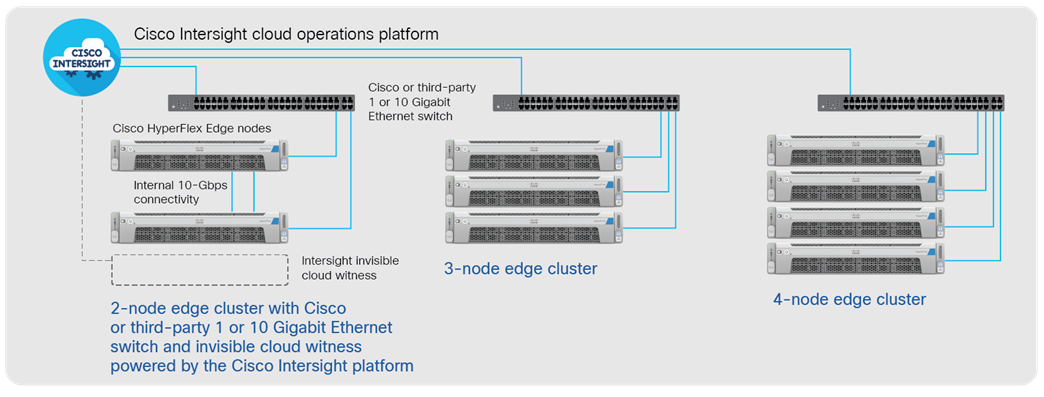

図 1.

Cisco HyperFlex Edge は、リモートオフィスとブランチオフィスの場所に、事前に統合された、大容量のクラスタを提供します。

Related image, diagram or screenshot

Cisco HyperFlex HX240c Edge M6 ノード

Cisco HyperFlex HX240c Edge M6 ノードは、ネットワーク エッジに大きなストレージ容量を提供します。これらのノードは、2 ラックユニット(2RU)シャーシのハイブリッドおよびオールフラッシュ ストレージと組み合わせて使用できます。すべての Cisco HyperFlex Edge システムと同じく、導入と管理は容易です。これらのプラットフォームは、エッジ ロケーションや中小企業に大きなストレージ容量を提供します。ソリューションは、Cisco Intersight™ クラウド運用プラットフォームによって管理され、一貫したポリシーベースの適用を実現し、ブランチ オフィスやリモート サイトで増大する要件に対応し、ネットワーク エッジで新しい IoT およびインテリジェント サービスを実現します。



機能と利点

表 1.                Cisco HyperFlex HX240c Edge M6 ノードの機能と利点。

機能

利点

メモリ

  最大 3 TB の大容量メモリ

インテル Xeon
スケーラブル CPU

高性能
  10 ナノメートル(nm )プロセッサ テクノロジー
  大規模な処理能力
  クラス内最高レベルのメモリ チャネル パフォーマンス
  拡張性とコア間データフローの向上
  Intel Automated Vector Extensions 2 AVX2
俊敏性
  高密度の仮想マシン展開をサポート
  プロセッサの移行やダイレクト I/O のサポートなど、仮想環境のパフォーマンスを最適化する柔軟な仮想化テクノロジーを提供

効率とセキュリティ双方
  低電力、高速の DDR4 メモリテクノロジー
  自動省エネルギー機能により、必要なパフォーマンスを実現しながら、プロセッサとメモリの電力状態を必要最低限に抑えてエネルギー コストを削減
  ハードウェア支援によるセキュリティの向上

ネットワーク

  既存のエッジ ロケーションへの展開が容易
  既存のラックトップ型 1 ギガビット イーサネットまたは 10/25 ギガビット イーサネット スイッチング  ネットワークを使用したクラスタ通信
  シングルおよびデュアルスイッチ構成のサポート

拡張

  最大 8 つの PCI Express PCIe 3.0 スロットのサポート
  柔軟性、高パフォーマンス、業界標準技術との互換性を確保
  高い I/O 帯域幅、優れた柔軟性、および PCIe 2.0 をサポートする下位互換性

仮想化への最適化

  I/O 仮想化および Intel Xeon スケーラブルプロセッサ機能。ネットワークを仮想マシンに直接拡張。一貫性のあるスケーラブルな運用モデル
  簡素化してセキュリティと効率性を向上
  ラックサーバーからラックサーバー、またはラックサーバーからブレードサーバーに仮想マシンのセキュリティ機能とポリシーを移動可能

クラウドベースの管理

Cisco Intersight™ は、オンプレミスのデータセンター、エッジ サイト、およびパブリック クラウド全体の運用を簡素化します。
  アプリケーションとインフラストラクチャをつなぐ Software-as-a-Service プラットフォームを使用する
  展開場所に関係なく、クラスタへの即時アクセスを実現
  ベアメタルサーバ、ハイパーバイザ、Kubernetes 、サーバレスおよびアプリケーションコンポーネント間の可視性と管理を関連付けます。
  必要な規模と速度に到達するための人工知能による運用の変革
  ライフサイクルワークフローを自動化することで、コラボレーションとスマートで迅速な作業を実現
  サードパーティのプラットフォームやツールとネイティブに統合する拡張可能なオープン機能により、コンプライアンスとガバナンスをサポート
  容量の拡張が必要な時期を決定する推奨エンジンで、差し迫った問題にプロアクティブに対応
その他の管理機能には次のようなものがあります。
  オプションの自動設定用インストール ウィザード
  VMware vSphere プラグインのサポート
  Cisco HyperFlex Connect インターフェイスを介した、HTML 5 プレゼンテーション層でのサポート。デスクトップ コンピュータ、ラップトップ コンピュータ、モバイル デバイスからアクセス可能

ストレージ

  オールフラッシュメモリまたはハイブリッド(ハードディスク [HDD] およびソリッドステートディスク [SSD] メモリ)ストレージ構成

エンタープライズ データ保護

  ポインタベースの高速なスナップショット機能
  iSCSI LUN のネイティブ スナップショット(スナップショット操作用のコンシステンシ グループ、即時スナップショット作成、スナップショット作成およびサードパーティ バックアップ用の RESTful API を含む)
  電子医療記録およびデータベース用の MEDITECH-BridgeHead とのスナップショット統合
  ほぼ瞬時のクローニング
  常時アクティブなインラインの重複排除と圧縮
  ディザスタリカバリ用ネイティブレプリケーション
  ファブリック インターコネクトと 4 つ以上のノードを備えたデータ センター クラスタの N 1 レプリケーションと、ローカルおよびリモートのポイントインタイム コピー用の柔軟な保持ポリシー
  自己暗号化ドライブおよびエンタープライズキー管理統合を使用した休眠データの暗号化

セキュリティ(Security

  ディスクドライブへの不正アクセスを防止するために、オプションでロック付きベゼルを選択可能

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、エッジ ライセンス)

製品仕様

Cisco HyperFlex HX240c Edge M6 ハイブリッドおよびオールフラッシュの機能の仕様

説明

シャーシ

  ノードごとに 2RU ラック スペース

ノード

  2 3 、または 4 つの Cisco HyperFlex HX240c ノード(ハイブリッドまたはオールフラッシュ)

プロセッサ

  1 台または 2 台の Intel® Xeon® Scalable Processor Ice Lake )。

グラフィック処理ユニット(GPU

  NVIDIA A100 Tensor コア GPU カード(オプション)
  NVIDIA A10 Tensor コア GPU カード(オプション)

インターコネクト

  各プロセッサに 3 つの Intel UPI チャネル。各チャネルが毎秒 10.4 ギガの転送(GTPS )に対応

チップセット

  Intel C621 シリーズ

メモリ

  32 DDR4 DIMM
  DDR4 Registered DIMM RDIMM )および Load-Reduced DIMM LRDIMM )をサポート
  アドバンストエラー訂正コード(ECC
  独立チャネルモード
  ロックステップ チャネル モード

PCIe スロット

  最大 PCIe スロット X 8
  専用 SAS HBA スロット X 2

モジュール型 LAN on MotherboardmLOM)スロット

  2 つの専用 mLOM ポートが Cisco 仮想インターフェイス カードをサポート
  Cisco UCS VIC 1467 クアッド ポート 25 ギガビットSFP 28

ネットワーク インターフェイス カード サポート

  Intel i350 クアッドポート 1 ギガビット イーサネット ネットワーク インターフェイス カード
  Intel X710-DA2 デュアルポート 10 ギガビット イーサネット ネットワーク インターフェイス カード
  Intel X710 クアッドポート 10 ギガビット イーサネット ネットワーク インターフェイス カード
  Intel X710-T2LG デュアルポート 10 ギガビット イーサネット ネットワーク インターフェイス カード
  Intel XXV810-DA2 デュアルポート 25 ギガビット イーサネット ネットワーク インターフェイス カード
  Intel XXV810-DA2 クアッドポート 25 ギガビット イーサネット ネットワーク インターフェイス カード

ストレージ

  HX データプラットフォームの容量層向け大容量構成
  HX240c M6 ノード オール フラッシュ ノード:
o    3 22 台の SSD キャパシティドライブ
o    最大 4 台の背面 SSD キャパシティ ドライブ
  HX240c M6 ハイブリッド ノード:
o    3 22 台のキャパシティ ハードディスク ドライブ(HDD
o    最大 4 台の背面 HDD
  1 台の SATA SSD ロギング ドライブ
  1 台の SATA SSD キャッシング ドライブ
  詳細については、 仕様シート を参照してください。

Cisco® Integrated Management ControllerIMC

  ASPEED Pilot 4 ビデオおよびグラフィックコントローラを使用してビデオを提供します。
  Cisco UCS 管理機能または Cisco HyperFlex ダッシュボードと連係し、統合インターフェイスによる設定の自動化を実現
  統合型ベースボード管理コントローラ(BMC
  IPMI 2.0 に準拠した管理および制御
  10/100/1000 イーサネット アウトオブバンド管理インターフェイス X 1
  コマンド ライン インターフェイス(CLI )対応、自動化 Lights Out Management LOM )用 Web GUI 管理ツール搭載
  キーボード、ビデオ、およびマウス(KVM )コンソール

優れた信頼性、可用性、有用性(RAS

  可用性に優れたセルフヒーリング(自己修復)アーキテクチャ
  堅牢なレポート作成および分析機能
  ホットスワップ可能なフロントアクセス式ドライブ
  エンタープライズクラスの信頼性とアップタイムを実現するための冗長ファンとホットスワップ可能な冗長電源構成。内部サーバーにアクセスしやすい便利なラッチ付き蓋
  工具なしで CPU を挿入できるため、プロセッサのアップグレードや交換時の破損リスクを軽減
  すべての保守可能なアイテムに工具を使用せずにアクセス可能。また、ホットプラグに対応した保守可能アイテムの識別に色分けしたインジケータを採用
  稼働が中断しないローリング アップグレード
  Cisco Call Home (重大ログのサポートセンターへ自動通知)および 24 X 7 24 時間 365 日)のオンサイト サポート オプション

背面パネルコネクタ

  1 ギガビット イーサネット管理ポート
  10 ギガビット イーサネット ポート X 2
  柔軟モジュール型 LAN on Motherboard mLOM )スロット X 1
  RS-232 シリアル ポート(RJ45 コネクタ)X 1
  ビデオグラフィックアレイ(VGA )ビデオ ポート 1 1 DB15 コネクタ) X 1
  USB 3.0 ポート X 2

前面パネル コネクタ

  KVM コンソール コネクタ X 1
USB X 1 VGA X 1 RS-232 シリアル ポートコネクタ X 1 を提供)

電源および冷却装置

  ホットスワップ可能な電源モジュール(フル冗長性を実現)X 1 または 2
  1050 W AC および DC オプション)
  1600W AC
  2300W AC
  ホットスワップ可能なファン(前面から背面への冷却用)X 6

レールキットオプション

  シスコのボールベアリング レール キットとオプションのケーブル管理アーム
  シスコのフリクション レール キットとオプションのケーブル管理アーム

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、エッジ ライセンス)



発注情報

全部品番号の一覧については、HX240c Edge M6 の仕様シートを参照してください。

Cisco ユニファイド コンピューティング サービス

シスコは、業界トップクラスのパートナー企業とともに、Cisco HyperFlex システムへの移行を支援するサービスを提供しています。シスコ ユニファイド コンピューティング サービスは、アジャイルなインフラストラクチャの構築、価値創出までの時間の短縮、コストの削減とリスクの緩和、展開・移行期間中の可用性の維持に役立ちます。システム展開後は、ビジネスニーズの変化に応じてパフォーマンス、可用性、および復元力を向上でき、さらなるリスクを軽減します。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に入手し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。

シスコの環境維持への取り組み

シスコの企業の社会的責任CSR)レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続可能性に関する主要なトピック(CSR レポートの「環境の持続性」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

購入のご相談

購入オプションの詳しい情報やシスコのセールス担当者への問い合わせをご希望の場合は、www.cisco.com/c/en/us/buy をご覧ください。

詳細情報

Cisco HyperFlex システムの詳細については、http://www.cisco.com/go/hyperflex を参照してください。
