充実したデジタル化の効果・活用を実現するには、常時利用可能な高性能のコンピューティングが、ユーザの近く(ローカル)に必要です。小売、金融、教育、医療、輸送、製造部門やリモートおよび地方拠点では、ネットワーク先端(ユーザ)に近いエッジ環境にコンピューティングを配置しようとしています。Cisco HyperFlex HX245c Edge M6 ノードは、Cisco HyperFlex System の堅牢な機能セットをエッジ環境に提供し、大容量のストレージ  クラウド管理を小さな設置面積で実現します。

エッジ環境向けのシンプルさ

エンタープライズ アプリケーションが一元化されたデータセンターやクラウドに移行されるにつれ、インターネ ットエッジはユーザーデバイスや、リモートや分散拠点のような組織のタッチポイントに近づいています。Cisco HyperFlex HX245c Edge M6 ノードは、統合リソースプールを備えた統合型クラスタとして展開でき、迅速なプロビジョニング、適応、拡張、管理によって、リモートオフィスおよびブランチオフィス(ROBO)の効率的な運用を可能にします。物理的には、ソリューションは、シスコまたはサードパーティのギガビットまたは 10 ギガビット イーサネットスイッチを使用する、23、または 4 つのエッジ固有ノードのセットとして導入され、リモートオフィス環境およびブランチオフィス環境での展開で最大限の柔軟性を実現します(図 1)。すべてのノードで AMD EPYC CPU と次世代 DDR4 メモリを使用し、12 Gbps SAS スループットを提供します。

Related image, diagram or screenshot

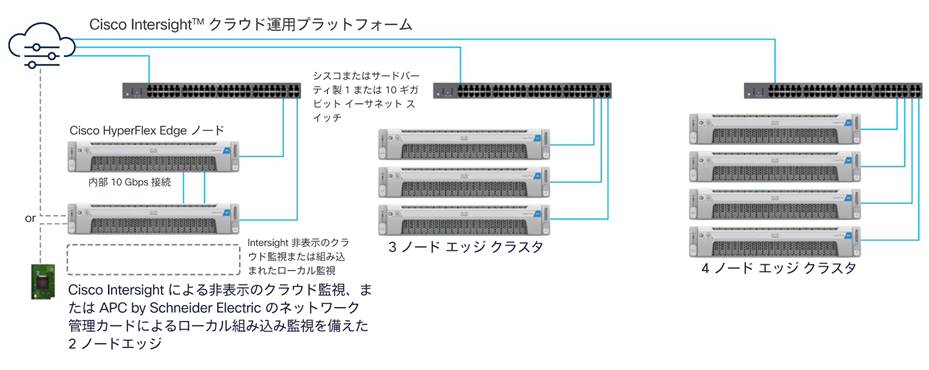

図 1.

Cisco HyperFlex Edge は、リモートオフィスとブランチオフィスの場所に、事前に統合された、大容量のクラスタを提供します。

Cisco HyperFlex HX245c Edge M6 ノード

Cisco HyperFlex HX245c Edge M6 ノードは、ネットワークエッジに大きなストレージ容量を提供します。これらのノードは、2 ラックユニット(2RU)シャーシのハイブリッドおよびオールフラッシュストレージで使用できます。すべての Cisco HyperFlex Edge システムと同じく、導入と管理は容易です。これらのプラットフォームは、エッジ ロケーションや中小企業に大きなストレージ容量を提供します。ソリューションは、Cisco Intersight クラウド運用プラットフォームによって管理され、一貫したポリシーベースの適用を実現し、分散拠点やリモートサイトで増大する要件に対応し、ネットワークエッジで新しい IoT およびインテリジェントサービスを実現します。

機能と利点

表 1.                Cisco HyperFlex HX245c Edge M6 ノードの機能と利点。

機能

利点

シャーシ

  2 ラックユニット(2RU )シャーシ

メモリ

  32 DIMM スロット(CPU ソケットあたり 16 DIMM )、3200 MHZ DDR4 で最大 4TB の容量を実現

AMD EPYC CPU

  3 世代 AMD EPYC CPU 1 2

ネットワーク

  既存のエッジ ロケーションへの展開が容易
  既存のラックトップ型 1 ギガビット イーサネットまたは 10/25 ギガビット イーサネット スイッチング ネットワークを使用したクラスタ通信
  シングルおよびデュアルスイッチ構成のサポート

拡張

HX245 M6 SFF サーバーには次が備わっています。

  最大 24 台の前面 SFF SAS/SATA HDD または SSD (オプションで最大 4 台のドライブを NVMe にすることができます)。
  I/O 中心型オプションは、3 つの背面ライザーを使用して最大 8 個の PCIe スロットを提供します。
  ストレージ中心のオプションでは、合計 4 つの NVMe SFF ドライブと 3 つの PCIe スロットを備えた 3 つの背面ライザーが提供されます。

サーバーには次の内部スロットがあります。

  SAS/SATA ドライブを制御するための 2 つの Cisco 12G SAS HBA

HX245 M6 サーバーには、単一の 1 GE 管理ポートがあります。モジュール型 LAN on Motherboard スロットは、OCP 3.0 スロットに拡張でき、最大 2 つの 100-GE ポートを提供  ます。シャーシ前面のコネクタは KVM 機能を提供します。

クラウドベースの管理

Cisco Intersight は、オンプレミスのデータセンター、エッジサイト、およびパブリッククラウド全体の運用を簡素化します。

  アプリケーションとインフラストラクチャをつなぐ Software-as-a-Service プラットフォームを使用する
  展開場所に関係なく、クラスタへの即時アクセスを実現
  ベアメタルサーバ、ハイパーバイザ、 Kubernetes 、サーバレスおよびアプリケーションコンポーネント間の可視性と管理を関連付けます。
  必要な規模と速度に到達するための人工知能による運用の変革
  ライフサイクルワークフローを自動化することで、コラボレーションとスマートで迅速な作業を実現
  サードパーティのプラットフォームやツールとネイティブに統合する拡張可能なオープン機能により、コンプライアンスとガバナンスをサポート
  容量の拡張が必要な時期を決定する推奨エンジンで、差し迫った問題にプロアクティブに対応

その他の管理機能には次のようなものがあります。

  オプションの自動設定用インストールウィザード
  VMware vSphere プラグインのサポート
  Cisco HyperFlex Connect インターフェイスを介した、HTML 5 プレゼンテーション層でのサポート。デスクトップ コンピュータ、ラップトップ コンピュータ、モバイル デバイスからアクセス可能

ストレージ

  最大 24 台の前面 SFF SAS/SATA HDD または SSD (オプションで最大 4 台のドライブを NVMe にすることができます)。
  I/O 中心型オプションは、3 つの背面ライザーを使用して最大 8 個の PCIe スロットを提供します。
  ストレージ中心のオプションでは、合計 4 つの NVMe SFF ドライブと 3 つの PCIe スロットを備えたつの背面ライザーが提供されます。

エンタープライズデータ保護

  ポインタベースの高速なスナップショット機能
  iSCSI LUN のネイティブスナップショット(スナップショット操作用のコンシステンシグループ、即時スナップショット作成、スナップショット作成およびサードパーティバックアップ用の RESTful API を含む)電子医療記録およびデータベース用の MEDITECH BridgeHead とのスナップショット統合
  ほぼ瞬時のクローニング
  常時アクティブなインラインの重複排除と圧縮
  ディザスタリカバリ用ネイティブレプリケーション
  ファブリック インターコネクトと 4 つ以上のノードを備えたデータ センター クラスタの N 1 レプリケーションと、ローカルおよびリモートのポイントインタイム コピー用の柔軟な保持ポリシー
  自己暗号化ドライブおよびエンタープライズキー管理統合を使用した休眠データの暗号化

セキュリティ

  ディスクドライブへの不正アクセスを防止するために、オプションでロック付きベゼルを選択可能

ソフトウェア

  Cisco HyperFlex HX データ プラットフォーム ソフトウェア(ソフトウェア サブスクリプション、エッジ ライセンス)

製品仕様

表 2.                Cisco HyperFlex HX245c Edge M6 ノードの仕様

機能/特徴

説明

シャーシ

2 ラックユニット(2RU)シャーシ

CPU

3 世代 AMD EPYC プロセッサを最大 2 基搭載

メモリ

32 DIMM スロット(CPU ソケットあたり 16 DIMM)、3200 MHZ DDR4 で最大 4TB の容量を実現

マルチビット エラー保護

このサーバはマルチビット エラー保護をサポートします。

ビデオ

Cisco 統合管理コントローラ(Cisco IMC)は、Matrox G200e ビデオ/グラフィックスコントローラを使用してビデオを提供します。

  ハードウェア アクセラレーションを備えた内蔵 2D グラフィックスコアです。
  組み込み DDR メモリインターフェイスは最大 512 MB のアドレス可能メモリをサポートします(デフォルトで 8 MB がビデオメモリに割り当てられます)。
  ディスプレイ解像度 最大 1920 x 1200 16 bpp @ 60 Hz をサポート
  高速な内蔵 24 ビット RAMDAC
  1 世代の速度で動作するシングルレーン PCI-Express ホスト インターフェイス

電源サブシステム

以下のホットスワップ可能な電源ユニットから最大 2 つ選択できます。

  1050 W AC
  1050 W DC
  1600 W AC
  2300 W AC

最低 1 台の電源ユニットが必須です。さらに 1 台を追加して 1 + 1 の冗長性を確保できます。

前面パネル

前面パネル コントローラはステータス インジケータおよびコントロール ボタンを装備しています。

ACPI

このサーバーは、Advanced Configuration and Power InterfaceACPI4.0 規格をサポート しています。

ファン

ホットスワップ可能なファン(前面から背面への冷却用エアーフロー)X 6

InfiniBand

InfiniBand アーキテクチャは PCIe スロットで使用可。

拡張スロット

  ライザー 1A 3 PCIe スロット)
  ライザー 1B (ドライブ ベイ X 2
  ライザー 2A 3 PCIe スロット)
  ライザー 3A 2 PCIe スロット)
  ライザー 3B 2 つのドライブ ベイ)
  ライザー 3C 1 PCIe スロット)

インターフェイス

背面パネル:

  1GBASE-T RJ-45 管理ポート x 1
  RS-232 シリアル ポート RJ45 コネクタ x 1
  DB15 VGA コネクタ × 1
  USB 3.0 ポートコネクタ x 2
  各種のインターフェイスカードを搭載できる柔軟性の高いモジュール型 LAN on Motherboard mLOM /OCP 3.0 スロット x 1

前面パネル:

  KVM コンソールコネクタ x 1 USB 2.0 コネクタ x 2 VGA DB15 ビデオコネクタ x 1 、シリアルポート(RS232 RJ45 コネクタ x 1 を装備)
  最大 24 台の前面 SFF SAS/SATA ハードドライブ(HDD )または SAS/SATA ソリッドステートドライ  ブ(SSD )を搭載できます。
  オプションで、最大 4 つの前面 SFF NVMe PCIe SSD 。これらのドライブは前面ドライブベイ 1 2 3 、および 4 のみに配置する必要があり、CPU に接続されます。残りのベイ (5 24) には SAS/SATA SSD または HDD を装着できます。
  オプションで、最大 4 台の SFF 背面 NVMe ドライブ。

内部ストレージ デバイス

他のストレージ

  マザーボード上のミニストレージ モジュール コネクタは、2 つの SATA M.2 SSD を保持するブート用に最適化された RAID コントローラ キャリアをサポートします。容量の異なる SATA M.2 SSD の同時使用はサポートされません。
  HX245c Edge M6 オールフラッシュノード(HXAF-E-245-M6SX

    データドライブ:SATA SSD x 3 26

    キャッシュドライブ:NVMe/SAS SSD x 1

    ロギングドライブ:SATA SSD x 1

  HX245c Edge M6 ノード(ハイブリッド)(HX-E-245-M6SX

    データドライブ:SAS HDD x 3 26

    キャッシュドライブ:SAS SSD x 1

    ロギングドライブ:SATA SSD x 1

統合管理コントローラ

Cisco 統合管理コントローラ(Cisco IMC)ファームウェアを実行するベースボード管理コント ローラ(BMC)。

ご使用の設定に応じて、1GE 専用管理ポート、または Cisco 仮想インターフェイスカード VIC)を介してコントローラにアクセスできます。

Cisco IMC はサーバー内の特定のコンポーネント(Cisco 12G SAS HBA など)を管理します。

ストレージコントローラ

1 つの Cisco M6 12G SAS RAID コントローラまたは最大 2 つの Cisco 12G SAS HBA を専用スロットに接続します。

Cisco 12 G SAS HBA

  RAID はサポートされません
  JBOD/ パススルーモードのサポート
  最大 16 台の SAS/SATA 内蔵ドライブをサポートします。
  専用スロットに装着します

モジュール型 LAN on MotherboardmLOM/Open Compute ProjectOCP3.0 スロット

マザーボードの mLOM/OCP 3.0 専用スロットには、次のカードを柔軟に装着できます。

  シスコの仮想インターフェイス カード(VIC
  OCP 3.0 ネットワーク インターフェイス カード(UCSC-O-ID10GC

Cisco Intersight

Intersight は、サーバ管理機能を提供します。

Cisco 統合管理コントローラ

リリース 4.2(1) 以降が必要

動作温度

最低 10°C 35°C50°F 95°F)、直射日光なし。(A10A100、または背面 HDD が取り付けられている場合、35°C95°F)の制限は 30°C86°F)に変わります)。

最大許容動作温度低下 950 m3117 フィート)以上で 1°C/300 m1°F/547 フィート)

拡張動作温度

5 40°C41 104°F)、直射日光なし

機能低下までの最大許容動作温度

950 m3117 フィート)を越える場所で 1°C/175 m1°F/319 フィート)

5 45°C41 113°F)、直射日光なし

機能低下までの最大許容動作温度

950 m3117 フィート)を越える場所で 1°C/125 m1°F/228 フィート)

拡張動作温度の範囲で動作している場合、システム パフォーマンスに影響が出ることがあります。

40 °C 以上での動作は、年間動作時間の 1 % 未満に制限されます。

ハードウェア構成の制限が拡張動作温度範囲に適用されます。

保管温度

-40°C 以下または 65°C 以上(-40°F 以下または 149°F 以上)

最大変化率(動作時と非動作時) 20 °C/時(36 °F/時)

動作時の相対湿度

8 90%、最大露点温度 24°C75°F)、非凝縮環境

非動作時相対湿度

5 95%、最大露点温度 33°C91°F)、非凝縮環境

動作時の高度

0 m 3050 m10,000 フィート)

非動作高度

0 m 以下または 12,000 m39,370 フィート)以上

発注情報

全部品番号の一覧については、HX245c Edge M6 の仕様シートを参照してください。

Cisco ユニファイド コンピューティング サービス

シスコは、業界トップクラスのパートナー企業とともに、Cisco HyperFlex システムへの移行を支援するサービスを提供しています。シスコ ユニファイド コンピューティング サービスは、俊敏性に優れたインフラストラクチャの構築、価値実現までの時間の短縮、導入および移行時の可用性の維持をサポートします。システム展開後は、ビジネスニーズの変化に応じてパフォーマンス、可用性、および復元力を向上でき、さらなるリスクを軽減します。

シスコの環境維持への取り組み

シスコ製品、ソリューション、運用および拡張運用またはサプライチェーンに対する環境持続可用性ポリシーと取り組みに関する情報は、シスコの企業の社会的責任CSR)レポートの「環境持続可用性」項を参照してください。

次の表に、環境の持続可能性に関する主要なトピック(CSR レポートの「環境の持続性」セクションに記載)への参照リンクを示します。

持続性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital は、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合ったテクノロジーを導入できるよう支援します。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

購入のご相談

購入オプションの詳しい情報やシスコのセールス担当者への問い合わせをご希望の場合は、www.cisco.com/c/en/us/buy.html をご覧ください。

詳細情報

Cisco HyperFlex システムの詳細については、https://www.cisco.com/jp/go/hyperflex をご覧ください。
