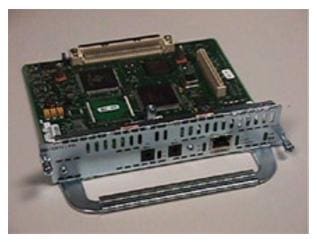

Cisco® 2610-51XM、2691、3660、3700 各シリーズ ルータの多用途性を示すのが、E1/T1 接続と Integrated Service Digital Network Primary Rate Interface(ISDN PRI)の広範なサポートです。WAN 接続、ISDN ダイヤルバックアップ、およびデジタル モデム端末に対して、E1 および T1 回線がパワー ブランチ オフィス環境で展開を続けています。シスコでは現在、T1 および E1 の PRI 接続を単一のネットワーク モジュールで終端できるようになりました。1 ポートおよび 2 ポートのポート モデルで使用できる NM-1CE1T1-PRI および NM-2CE1T1-PRI カードと、Cisco 2610-51XM、2691、3660、3700 各シリーズ ルータとを組み合せることで、WAN 接続オプションの強化と簡素化が図れます(図 1)。
Cisco E1/T1 ISDN PRI ネットワーク モジュールの内蔵 Channel Service Unit(CSU; チャネル サービス ユニット)は、電話会社網への直接接続を提供し、それによって Customer Premises Equipment(CPE; 顧客宅内機器)を整理統合できるようにします。これにより、多機能ダイヤル アクセスの集約、ルーティング機能、VPN、ファイアウォール セキュリティその他の機能が、パワー ブランチ オフィス環境の Cisco ルータの内部で実現します。1 ポート バージョンおよび 2 ポート バージョンのどちらも、平衡および非平衡の E1 接続をサポートしており、さまざまな応用例に容易に対応します。
Cisco E1/T1 ISDN PRI ネットワーク モジュールはまた、Cisco 3660 および 3700 シリーズ ルータの内部デジタル モデムへの接続も提供しており、PRI、T1 Channel Associated Signaling(T1-CAS; T1 チャネル連携シグナリング)、および E1-CAS R2 シグナリングのための接続オプションも備えています。このため、V.92 互換モデムの高い集中度を実現しつつ、他の重要なサービスへの拡張も引き続き可能になっています。
Cisco E1/T1 ISDN PRI ネットワーク モジュール(NM-xCE1T1-PRI)は、E1 または T1 オペレーション、平衡または非平衡の E1 端末、および CSU/DSU 間でソフトウェア構成が可能です。T1 サポート用のモジュールと E1 接続用のカードを別途購入する必要はありません。また、同じモジュールで平衡(120 Ω)または非平衡(75 Ω)の E1 端末も提供されます。使用できるケーブル アダプタについては表 5 を参照してください。
International Telecommunications Union(ITU)の信号規格 G.703 は、従来は VWIC-xFT-G703 Voice/WAN インターフェイス カードを通じてシスコのミッドレンジ ルータでのみ使用できましたが、このカードではデータ PRI はサポートされていませんでした。フレーム E1(G.704)は、G.703 サービスのない海外のお客様に対してもサポートされます。
ミッドレンジの高密度 ISDN PRI の応用例において、Cisco 2610-51XM、2691、3660、3700 各シリーズ ルータは優れたパフォーマンスとポート密度を提供します。たとえば、フル構成の Cisco 3745 システムは最大 8 個の ISDN PRI 接続を 1 つのシャーシで構成できます。これらのポートをフル チャネライズすることで、最大 192 個の T1 チャネルをそれぞれ 56/64 Kbps で提供するか、または最大 240 個の E1 チャネルをそれぞれ 56/64 Kbps で提供できます。
重要なループバックのサポートにより、1 ポートおよび 2 ポートの Cisco E1/T1 ISDN PRI ネットワーク モジュールの管理が簡単になります。どちらのモデルも、オンボードのフレーマ チップをインターフェイスに向けて内部的にループバックする機能を備えており、外部のループバック プラグを用意する必要がなくなります。ローカル、リモート、ライン、およびペイロードのループバックと、V.54 インライン ループ コマンドのサポートにより、Cisco E1/T1 ISDN PRI ネットワーク モジュールの管理機能が補われます。
組み込みのバンタム(tty)ジャックにモニタリング装置を挿入して回線のトラブルシューティングを実行できます。単一のジャック セットをソフトウェアで選択することで、サービスを中断せずにポート 0 またはポート 1 を監視できます。
青、黄、および赤のアラーム検出と、黄色のアラームの検出および生成を無効にする新しいコマンドにより、より適切に WAN 接続を制御できます。この機能と、Cisco WAN Access Performance Management System(WAPMS)、Cisco Intelligence Engine 2100、および CiscoWorks との連携により、必要なトラブルシューティング作業が容易になります。
外部の E1/T1 終端装置(CSU/DSU)が内蔵されたことで、システム全体の信頼性が高まります。2 台目の電源や追加のファン、余分な配線など、「2 ボックス」ソリューションを伴う機器がなくなるため、ポイント障害の可能性が低くなります。信頼性の向上により、サービス プロバイダーでは顧客の Service Level Agreement(SLA; サービス レベル契約)の要件を従来よりも簡単に、かつ低コストで満たすことができ、企業における機器の稼働率が最大になります。
メモリ条件は、選択されたプラットフォームやソフトウェア機能セットなど、設置されたモジュールや機能によって異なります。Cisco E1/T1 ISDN PRI ネットワーク モジュールは、Cisco 2610-51XM、2691、3660、3725、3745 の各ルータでサポートされています。メモリ条件の詳細については、ソフトウェア リリース ノート Cisco IOS Software Upgrade Planner を参照するか、またはお近くのシスコ担当者までお問い合せください。各プラットフォームにおける Cisco IOS ソフトウェアの最低条件を表 1 に示します。
各プラットフォームでサポートされている Cisco E1/T1 ISDN ネットワーク モジュールの最大数を表 2 に示します。
表 2 プラットフォームごとにサポートされている Cisco NM-xCE1T1-PRI ネットワーク モジュールの最大数
モジュールのタイプ | Cisco 2610-51XM | Cisco 2691 | Cisco 3660 | Cisco 3725 | Cisco 3745 |
---|---|---|---|---|---|
Cisco E1/T1 ISDN PRI ネットワーク モジュールのソフトウェアおよび管理機能を表 3 に示します。
表 3 ソフトウェアおよび管理機能
診断ループバックのサポート | |
アラーム検出 | |
関連する管理情報ベース(MIB)のサポート | |
リモート管理 | |
シグナリングのデバッグ |
Cisco E1/T1 ISDN PRI ネットワーク モジュールのハードウェア仕様を表 4 に示します。
表 4 Cisco E1/T1 ISDN PRI ネットワーク モジュールのハードウェア仕様
寸法(高さ x 幅 x 奥行き) | |
動作温度 | |
非動作温度 | |
湿度 | |
LED | |
ポート | |
回線ビット レート(ポート別) | |
ライン コーディング | |
フレーミング形式 | |
出力レベル |
Cisco E1/T1 ISDN PRI ネットワーク モジュールの製品番号の一覧を表 5 に示します。
認定準拠性と安全性に関するデータの一部を表 6 に示します。
表 6 認定準拠性と安全性(一部抜粋1)
認定準拠性 |
テレコミュニケーション インターフェイス業界標準 |
安全性 |
NEBS |
EMC エミッション/イミュニティ |
EN61000-4-2:1995 [AMD1 + AMD2 を含む] EN61000-4-3:1996 [AMD1 および AMD2 を含む] |
1詳細については、準拠性に関するシスコのホームページ(このドキュメントの「各国でのサポート」に一覧があります)を参照するか、またはお近くのシスコ担当者までお問い合せください。 |
Cisco NM-xCE1T1-PRI ネットワーク モジュールを Cisco ルータに設置しても、ルータ自身の所要電力と環境条件、および規格は変わりません。詳細については、プラットフォーム固有のデータシートを参照してください。
Cisco 2610-51XM および 2691 ルータの詳細については、次を参照してください。
http://www.cisco.com/en/US/products/hw/routers/ps259/products_data_sheet09186a00801761b1.html 2600_ds.htm
Cisco 3660 ルータの詳細については、次を参照してください。
http://www.cisco.com/en/US/products/hw/routers/ps274/products_data_sheet09186a0080091ba4.html 36kmp_ds.htm
Cisco 3700 シリーズ ルータの詳細については、次を参照してください。
http://www.cisco.com/en/US/products/hw/routers/ps282/products_data_sheet09186a008009203f.html 3700a_ds.htm
