Cisco ONS 15454 60G/5G High-Order/Low-Order XC-VXC クロスコネクト カード

Cisco^® ONS 15454 60G/5G High-Order/Low-Order XC-VXC クロスコネクト カード（XC-VXC）は、Cisco ONS 15454 SONET Multiservice Provisioning Platform（MSPP; マルチサービス プロビジョニング プラットフォーム）および Cisco ONS 15454 SDH MSPP において、きめ細かな帯域幅管理機能を拡張したカードです。

製品概要

XC-VXC は、Cisco ONS 15454 の Virtual Tributary（VT; 仮想トリビュタリ）1.5 および VC-12 スイッチング マトリクスを 4 倍に増加させます。これにより、Virtual Concatenation（VCAT; 仮想連結）グループにおける DS-1 および E1 サービスと 他の低速サービスとの多重化を容易に実行できるようになります。XC-VXC カード（図 1）は 1:1 保護構成で動作し、キャリアクラスのハイ アベイラビリティを実現しながらエラーのないスイッチングをサポートします。このカードは、Cisco ONS 15454 SONET システムまたは Cisco ONS 15454 SDH システムで動作します。SONET システムでカードがサポートするのは、VT-1.5、VT-2、STS-1、および STS-Xc（X = 3、6、9、12、24、48、および 192）の相互接続です。また、SDH システム（AU-4）では、VC-12、VC-11、VC-3、VC-4、および VC-4-Xc（X = 2、3、4、8、16、および 64）の相互接続がサポートされます。

図 1 Cisco ONS 15454 XC-VXC-10G カード

XC-VXC カードは、60 Gbps のノンブロッキング高速スイッチング キャパシティ（1152×1152 STS-1 または 384×384 VC-4 単方向ポート）と、5 Gbps の低速スイッチング キャパシティ（2688×2688 VT1.5/VC-11 または 2016×2016 VT-2/VC-12 単方向ポート）を提供します。XC-VXC カードはスロット 8 および 10 に取り付けられ、前面パネルの一番下およびシェルフ スロットの下部に、グリーンの十字（+）アイコンとして表示されます。プラットフォームの 8 つのマルチサービス カード スロット（1 ～ 4 と 14 ～ 17）は、2.5 Gbps での受信が可能で、高速カードスロット（5、6、12、13）は 10 Gbps での受信に対応しています。Timing, Communications, and Control（TCC）カードを XC-VXC カードと併用することで、回線のプロビジョニングと設定を行い、システム内の接続のメンテナンスを実行できます。XC-VXC カードは、他のクロスコネクト カードからのインサービス アップグレードに対応しています。サポート対象のシェルフ アセンブリでは、XC、XC-VT、XC-10G、XC-VXL-2.5G、および XC-VXL-10G などからのアップグレードが可能です。

XC-VXC カードは、複数のネットワークおよび回線保護方式をサポートするように設定できます。Telcordia Technologies GR-1400-CORE/ITU G.841 に準拠した Unidirectional Path Switched Ring/Subnetwork Connection Protection（UPSR/SNCP）、GR-1230/ITU G.841 に準拠した 2 ファイバおよび 4 ファイバの Bidirectional Line Switched Ring/Multiplex Section-Shared Protection Ring（BLSR/MS-SPR）、GR-253-CORE/ITU G.841 に準拠した 1+1 Automatic Protection Switching/Line Multiplex Section Protection（APS; 自動保護スイッチング/LMSP）、GR-1400-CORE に準拠した Path-Protected Mesh Network（PPMN）、非保護アーキテクチャなどをサポートするため、サービス要件、トラフィック パターン、およびユーザのニーズに応じたネットワークを柔軟に構築できます。さらに、こうしたプロビジョニングの柔軟性によって追加購入のためのコストを削減し、エンジニアリングおよび展開を簡素化できます。

XC-VXC カードの前面プレートには LED があり、カードの動作ステータスが一目で確認できます。このカードは、Cisco ONS 15454 MSPP の統合型クラフト マネージャである Cisco Transport Controller でサポートされます。Cisco Transport Controller を使用すると、ユーザはシステムの Operations, Administration, Maintenance, and Provisioning（OAM&P）にアクセスできます。

アプリケーション

Cisco ONS 15454 MSPP に XC-VXC クロスコネクト カードを搭載し、低速サービスのグルーミングを強化することで、以下のアプリケーションをサポートするコア機能が提供されます。

アプリケーション ソリューション No. 1：端末装置への DS-1 または E1 サービス集約
データ、音声、およびビデオ機能統合へのニーズが高まるにつれ、T1 および E1 サービスに対する需要も増加しています。さらに、Ethernet over SONET/SDH ソリューションへの移行にともなって、低速サービスの VCAT
（VT-1.5/VT-2/VC-11/VC-12）が多用され、サービス プロバイダーおよび企業の伝送ネットワークの両方で、低速サービスのグルーミングに対するニーズが高まっています。XC-VXC クロスコネクト カードを装備した Cisco ONS 15454 MSPP 装置は、低速サービスからのトラフィックのグルーミングおよび伝送を担うソリューションを提供します（図 2）。これによって、既存のネットワークを、OC-3/STM-1 ～ OC-192/STM-64 および多波長 DWDM と同等のネットワーク スケーラビリティを持つ高速接続（イーサネット、E3、DS-3、ファスト イーサネット、ファイバ チャネルなど）に移行させることができます。

図 2 端末装置への DS-1/E1 サービス集約

アプリケーション ソリューション No. 2：無線ネットワークの集約とグルーミング
携帯電話の使用が増加し続けるのに伴い、Mobile Telephone Switching Office（MTSO）で大量のトラフィックとインターフェイスの集約およびグルーミングを行う必要性が高まっています。XC-VXC を装備した Cisco ONS 15454 MSPP によって実現されるグルーミング機能によって、セル サイトおよび既存のサービス プロバイダーから提供される T1/DS-1 帯域幅の管理が可能になります（図 3）。

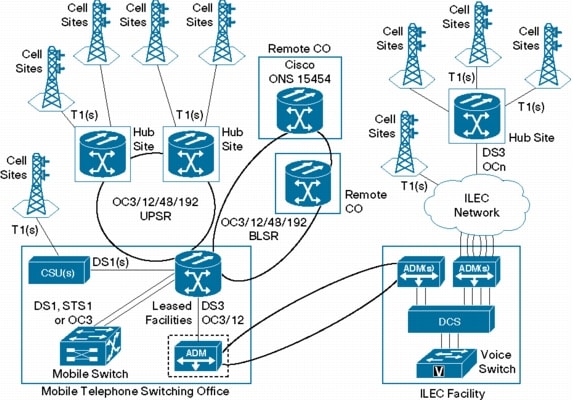

図 3 一般的なネットワーク設計

また、データ通信に関しては、Cisco ONS 15454 MSPP はネイティブの 10/100/1000 Mbps イーサネット インターフェイスを備え、復元パケット リングおよびレイヤ 3 サービスに対応すると同時に、効率的なパケットのグルーミングと伝送をサポートし、次世代のデータ通信用無線インフラストラクチャへのスムーズな移行を可能にします。

主な機能と利点

表 1 に、Cisco ONS 15454 XC-VXC カードの主な機能と利点を示します。

表 1 機能と利点

機能 利点 大容量のノンブロッキング STS-1/VC-4 スイッチ マトリクス ユーザは、サービスに応じた帯域幅の拡張に合わせてネットワークのスケーリングが可能。ハブ ノードによって、複数のトポロジーを持つネットワーキングに十分な帯域幅を提供。複数のリングとリニア チェーンを持ち、1 つのネットワーク要素で終端されるネットワークをサポート可能 大規模な低速サービスのスイッチ マトリクス 1.5 Mbps または 2.0 Mbps までの低速サービスの帯域幅管理によって DS-1 および E1 サービスをサポートし、Ethernet over SONET/SDH 実装環境での VCAT に対する需要増加に対応 ドロップ ＆ コンティニューのサポート ブロードキャスト ビデオ アプリケーションでは単方向ドロップ & コンティニューをサポートし、デュアルリング相互接続保護アーキテクチャでは双方向ドロップ & コンティニュー相互接続をサポート クロスコネクト ループバック ユーザは、オプティカル信号内のサブレート回線をループバック可能。オプティカル信号内の他の回線に影響を与えずに、回線ルートのテストを実行可能 テスト アクセスのサポート サードパーティ製テスト ヘッド製品との相互作用が可能

まとめ

Cisco ONS 15454 60G/5G High-Order/Low-Order XC-VXC クロスコネクト カードを導入すると、Cisco ONS 15454 SONET MSPP および Cisco ONS 15454 SDH MSPP の豊富な機能と柔軟性がさらに向上します。

適合規格

表 2 に、XC-VXC シリーズ カードの適合規格の仕様を示します。

表 2 適合規格

適合規格 ホモロゲーション   SONET/ANSI システム SDH/ETSI システム カナダ オーストラリア EU（欧州連合） 中国 日本 EU 韓国 香港 メキシコ 韓国 米国 メキシコ 香港 ニュージーランド 台湾 シンガポール Electromagnetic Compliance（EMC; 電磁適合性） EN300-386-TC NEBS Telcordia Technologies GR-1089-CORE, Issue 3（Level 3、Type 2、および Type 4） IEC CISPR 22 クラス A IEC CISPR 24 ICES-003, Issue 3, 1997 FCC 47CFR15 クラス A EN55022 クラス A EN55024 EN61000-3-2、EN61000-3-3（AC 製品） EN61000-6-1 VCCI V-3/2000.04（日本） Resolution 237（ブラジル） 安全性 NEBS Telcordia Technologies GR-1089-CORE, Issue 3（Level 3、Type 2、および Type 4） IEC 60950-1/EN 60950-1, 1st Ed.（すべての国別要求項目を含む CB Report/Certificate） UL および cUL/CSA 60950-1 1st Ed. 環境仕様 NEBS Telcordia Technologies GR-63-CORE, Level 3 ETS 300 019-2-1（Storage, Class 1.1） ETS 300 01 9-2-2（Transportation, Class 2.3） ETS 300 019-2-3（Operational, Class 3.1E、-40 ～ 65°C まで拡張） その他 AT&T Network Equipment Development Standards（NEDS）Generic Requirements SBC TP76200MP Verizon TCG Checklist WorldCom ESD

製品仕様

表 3 に、XC-VXC の製品仕様を示します。

表 3 製品仕様

パラメータ 値 クロスコネクト マトリクス SONET STS：1152 × 1152 双方向ポート VT1.5：2688 × 2688 双方向ポート（96 の STS-1 双方向ポートを経由） VT2：2016 × 2016 双方向ポート（96 の STS-1 双方向ポートを経由） SDH VC-4：384 × 384 双方向ポート VC-3：384 × 384 双方向ポート（128 の VC-4 双方向ポートを経由） VC-12：2016 × 2016 双方向ポート（96 の VC-3 双方向ポートを経由） VC-11：2688 × 2688 双方向ポート（96 の VC-3 双方向ポートを経由） サポートされるクロスコネクト サイズ SONET VT1.5、VT2、STS-1、-3c、-6c、-9c、-12c、-24c、-48c、-192c SDH VC-11、VC-12、VC-3、VC-4、VC-4-Xc（X = 2、3、4、8、16、および 64） スロットあたりの帯域幅 マルチサービス（スロット 1 ～ 4 および 14 ～ 17） 2.5 Gbps 高速（スロット 5、6、12、13） 10 Gbps 管理性 カード LED 障害（FAIL） レッド アクティブ/スタンバイ（ACT/STBY） グリーン/オレンジ カード消費電力、最大 67 W 動作環境 温度 工業用温度定格（I-Temp）   -40 ～ 65°C（-40 ～ 149°F） 湿度 5 ～ 95%（結露しないこと） 保管環境 温度 -40 ～ 85°C（-40 ～ 185°F） 湿度 5 ～ 95%（結露しないこと） 物理寸法 サイズ 1 カード スロット 重量 0.87 kg（1.92 ポンド）

システム要件

表 4 に、XC-VXC カード搭載時の最少要件を示します。

表 4 システム要件

パラメータ Cisco ONS 15454 SONET/ANSI システム Cisco ONS 15454 SDH/ETSI システム シェルフ アセンブリ SA-HD、SA-ANSI SA-ETSI TCC カード TCC2 または TCC2P TCC2 または TCC2P クロスコネクト カード XC-VXC-10G XC-VXC-10G Cisco ONS 15454 システム ソフトウェア リリース 6.0 以上 リリース 6.0 以上 スロット互換性 8 および 10 8 および 10

発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 5 に、XC-VXC カード発注用の製品番号を示します。

表 5 発注情報

製品の説明 製品番号 60G/5G High-Order/Low-Order クロスコネクト カード、XC-VXC シリーズ、I-Temp、SONET システム 15454-XC-VXC-10G 60G/5G High-Order/Low-Order クロスコネクト カード、XC-VXC シリーズ、I-Temp、SDH システム 15454E-XC-VXC-10G
