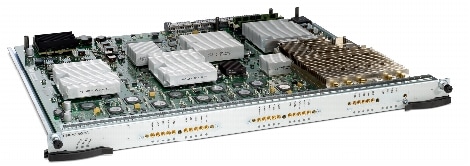

データ シートCisco uBR10012 ユニバーサル ブロードバンド ルータ用 DOCSIS 3.0 対応 Cisco uBR-MC20X20V Broadband Processing Engine製品概要Cisco® uBR-MC20X20V Broadband Processing Engine(BPE)は Cisco uBR10012 ユニバーサル ブロードバンド ルータ用の次世代ライン カードです。Cisco 5x20H BPE が確立した卓越性と信頼性を実現する業界標準のベンチマークをサポートしながら、アップストリーム チャネルとダウンストリーム チャネルを各 20 本利用できるなどの魅力的な機能を Cisco uBR10012 プラットフォームに追加します。 ビデオ トラフィックとソーシャル ネットワーキング アプリケーションの急増を背景に、速度とスケーラビリティはユーザを満足させ続けるために不可欠な要素となっています。シスコの Visual Networking Index(VNI)では、2013 年までに世界の年間 IP トラフィックは 3 分の 2 ゼタバイト(1 ゼタバイトは 1 兆ギガバイト)に達し、世界のトラフィックのうち 90% 以上をビデオ トラフィックが占め、世界のインターネット トラフィックの 60% をオンライン ビデオが占めるようになる(2009 年の 32% から増加)と予測されています。 あらゆるデバイスで高品質を求めるユーザの欲求が高まるにつれ、ケーブル事業者はメディアネット(リッチ メディア向けに最適化されたあらゆる IP 次世代ネットワーク)向けに新しいインテリジェントなソリューションを検討しています。 シスコは個人加入者および企業加入者の両方に同一のインフラストラクチャ上で複数のデバイスに対する複数のサービスを可能にする、エンドツーエンドの DOCSIS® 3.0 対応ソリューションを提供します。 このソリューションで、サービス プロバイダーは最高レベルの品質を提供すると同時に、運用コストを抑えながら、競合企業と差別化した次世代のサービスを実現することができます。 Cisco uBR-MC20X20V カードの DOCSIS 3.0 ソリューションは、より高速でより高い密度を備えた柔軟でスケーラブルなアーキテクチャを提供します。結果として、市場投入までの時間を短縮し、総所有コスト(TCO)を削減すると共に、より高い利益をもたらすことができるため、事業者の IP トラフィックの急成長に対応したネットワークの準備に役立ちます。 Cisco uBR-MC20X20V(図 1 を参照)は、アップストリームおよびダウンストリームの完全なチャネル ボンディングと Advanced Encryption Standard(AES; 高度暗号化規格)暗号化を含み、DOCSIS および EuroDOCSIS 3.0 をサポートします。このライン カードは、単一の Cisco uBR10012 シャーシ内に各 160 のダウンストリームとアップストリーム インターフェイスを搭載でき、かつ DOCSIS 3.0 対応の Cisco 1 Gbps 広帯域共有ポート アダプタ(SPA)と組み合わせて使用したとき 304 のダウンストリーム チャネルまで拡張することができます。[注意:DOCSIS は他社の商標で、SPA の製品名の一部ではありません] これは業界をリードするキャパシティです。Cisco uBR-MC20X20V は Cisco 5x20H BPE または Cisco 5x20U BPE からのアップグレード操作も極めて容易です。また、シスコはダウンストリーム チャネル数に応じてソフトウェア ライセンスを提供しており(0DS、5DS、20DS)、成長に合わせた段階的な投資を可能にしています。 ![]() 図 1 Cisco uBR-MC20X20V Broadband Processing Engine Cisco uBR-MC20X20V はシスコの DOCSIS 3.0 対応 Cable Modem Termination System(CMTS; ケーブル モデム ターミネーション システム)製品ポートフォリオに欠かすことができない製品です。 Cisco uBR-MC20X20V BPE は DOCSIS 3.0 を使用して非常に高帯域幅のサービスをコスト効率よく展開したいと考えるケーブル事業者のニーズに応えます。このライン カードは、ケーブル配線および活性挿抜(OIR)互換性の両方において Cisco 5x20H または Cisco 5x20U からのアップグレード操作が容易にできる設計です。Cisco uBR-MC20X20V は Cisco 5x20H を使った既存の設置状態から一切の配線変更も必要とせずに Cisco RF スイッチと連動します。さらに Cisco uBR-MC20X20V は、Cisco 1 Gbps 広帯域 SPA との相互運用により、同一の Cisco uBR10012 シャーシ内でさらに多くのダウンストリーム キャパシティ(最大 304 本のダウンストリーム チャネル)を提供でき、シスコの統合型モジュラ CMTS の機能を一層強化します。 uBR-MC20X20V BPE はダウンストリーム チャネル 20 本(Annex A または Annex B)およびアップストリーム チャネル 20 本を提供しますが、物理ポート数は Cisco 5x20H と変わらず、5 個のダウンストリーム ポートと 20 個のアップストリーム ポートを備えています。各ダウンストリーム ポートは 4 本の周波数スタック ダウンストリーム チャネルを提供することができます。各ダウンストリーム チャネルは DOCSIS 3.0 チャネル ボンディング グループまたは DOCSIS 2.0/1.x チャネルの一部として設定可能です(プライマリ対応)。また、このライン カードは DOCSIS の運用に拡張 DOCSIS アップストリーム周波数範囲 5 〜 65 MHz およびダウンストリーム 55 MHz 〜 1 GHz をサポートします。各アップストリーム チャネルは DOCSIS 2.0/1.x ケーブル モデム/デバイスに同時にサービスを提供しながら、DOCSIS 3.0 アップストリーム チャネル ボンディング グループに設定することができます。 Cisco uBR-MC20X20V が提供する最先端の機能と高度にスケーラブルなアーキテクチャで、ケーブル事業者は通信事業者クラスの IP ベースの高帯域幅、高速のデータ、音声、ビデオ サービスを加入者に提供できます。 機能と利点DOCSIS 3.0 対応DOCSIS および Euro-DOCSIS 3.0 対応の Cisco uBR-MC20X20V は、ダウンストリームおよびアップストリーム チャネル ボンディングを DOCSIS の通信速度でサポートし、ケーブル事業者が IP 音声サービスの提供を継続しながら、極めて高速のデータ サービスを個人加入者および企業加入者に提供することを可能にします。このライン カードは、4、8、さらにそれ以上の数のチャネルのボンディングと、IPv6、マルチキャスト、S-CDMA などの DOCSIS 3.0 機能をサポートします。 優れたダウンストリーム RF 性能Cisco uBR-MC20X20V は業界最先端の Direct Digital Synthesizer(DDS)テクノロジーに基づいたアップコンバータ モジュールを搭載しています。DDS テクノロジーは従来のアナログ設計に比べずっと小型でより優れた RF 性能を提供します。アップコンバータは DOCSIS Downstream RF Interface(DRFI)規格に準拠しています。また、アップコンバータは 1 GHz まで運用可能です。 DOCSIS 3.0 MACCisco uBR-MC20X20V の DOCSIS 3.0 MAC は、大規模な展開における通信速度向上のための専用 MAC レイヤ ハードウェアを提供する、内部開発されたシスコの機能です。DOCSIS 3.0 MAC ハードウェアは、旧来の DOCSIS 1.x および 2.0 暗号化機能のサポートを継続しながら、数千のケーブル モデムおよび CPE の拡張性を実現し、同時に AES 暗号化を含む高度なセキュリティ機能にハードウェア アクセラレーションを提供します。シスコの DOCSIS 3.0 MAC の設計は、これまでにない機能の柔軟性と堅牢な欠陥修正を実現します。 シスコの DOCSIS 3.0 対応広帯域 SPA との相互運用性Cisco uBR-MC20X20V は DOCSIS 3.0 対応 Cisco 1 Gbps 広帯域 SPA からダウンストリーム チャネルの共有を受けながら、MAC ドメインを構築する機能をサポートします。Cisco uBR10012 プラットフォームは統合型またはモジュラ型の展開で最大 304 本のダウンストリーム チャネルをサポートするよう構成することができます。 シスコ ソフトウェア ライセンスの柔軟性Cisco uBR-MC20X20V はお客様の成長に合わせた段階的な投資を可能にする 3 つのライセンス オプションで提供されています。
UBR-MC20X20V-0D および UBR-MC20X20V-5D 向けのダウンストリーム アップグレード ライセンスもご利用いただけます。このため、キャパシティ アップグレードが必要になるたびに新しいハードウェアを購入して導入する必要はなく、既存の uBR-MC20X20V でライセンスをアップグレードするだけで簡単にキャパシティ アップグレードできます。 表 1 製品の機能と利点
製品仕様表 2 に、Cisco uBR-MC20X20V の仕様を示します。 表 2 製品仕様
表 3 システム要件
保証に関する情報保証については、Cisco.com の製品保証のページを参照してください。 発注情報シスコ製品の購入方法の詳細は、「購入案内」を参照してください。ソフトウェアをダウンロードするには Cisco Software Center にアクセスしてください。 表 4 発注情報
注: ライセンスは、0 ダウンストリーム/20 アップストリーム、5 ダウンストリーム/20 アップストリーム、20 ダウンストリーム/20 アップストリームで構成されています。 シスコのサービスシスコ サービスは、ネットワーク、アプリケーション、そしてそれらを使用する人々のよりよい連携を可能にします。 今日、ネットワークは人、情報、そしてアイデアのより高度な統合を必要とする世界における、戦略的プラットフォームとなっています。製品とサービスを組み合わせてビジネス ニーズと機会に沿ったソリューションを形成することによって、ネットワークをより効果的に利用することができます。 サービスに対するシスコのライフサイクル アプローチでは、ネットワークのライフサイクルの各段階で必要なアクティビティを定義し、優れたサービスを確約しています。シスコと優れたパートナーのネットワーク、そしてお客様の力を結合したコラボレーティブなサービス提供により、シスコは最高の成果を達成します。 関連情報Cisco uBR-MC20X20V Broadband Processing Engineに関する詳細については、http://www.cisco.com/en/US/products/hw/modules/ps4969/prod_literature.html [英語] を参照してください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
