Cisco UCS 仮想インターフェイス カード 1227
データ シートCisco UCS 仮想インターフェイス カード 1227Cisco Unified Computing System の概要Cisco Unified Computing System™（Cisco UCS®）は、コンピューティング、ネットワーキング、ストレージ アクセス、および仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。このシステムは、低遅延のロスレス 10 Gbps イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャのブレードおよびラック サーバを統合します。システム内のコンピューティング リソース、ネットワーク リソースすべてを統合された 1 つのドメインとして管理でき、統合と拡張性を確保した複数シャーシにまたがる管理が可能なフォームです。 製品概要Cisco UCS 仮想インターフェイス カード（VIC） 1227 は、Cisco UCS C シリーズ ラック サーバに特化して設計された、拡張された着脱可能小型フォームファクタ（SFP+）の 10 Gbps イーサネットおよび Fibre Channel over Ethernet（FCoE）対応のポートを 2 ポート搭載した PCI Express（PCIe）モジュール型 LAN On Motherboard（mLOM）アダプタです（図 1）。シスコのラック サーバ M4 サーバ以降で導入された mLOM スロットを使用すると、PCIe スロットを使用せずに Cisco VIC を構成利用できます。これにより、I/O の拡張性が向上します。シスコの一歩先んじた技術を搭載した統合型ネットワーク アダプタ（CNA）テクノロジーを取り入れることで、将来の機能リリースにおける投資を保護します。このカードにより、ポリシーベースでステートレス、かつ俊敏性に優れたサーバ インフラストラクチャが実現します。PCIe 標準準拠のインターフェイスを最大 256 個までホストに提供可能で、ネットワーク インターフェイス カード（NIC）またはホスト バス アダプタ（HBA）として動的に構成することができます。さらに、Cisco UCS VIC 1227 は Cisco UCS ファブリック インターコネクト ポートを仮想マシンに拡張し、サーバの仮想化展開を簡素化する Cisco® Data Center Virtual Machine Fabric Extender（VM-FEX）をサポートします。

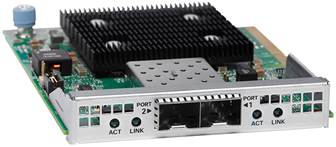

図 1 Cisco UCS VIC 1227 機能とメリットステートレスかつ俊敏性を向上カードの特性は、サーバ ブート時にサーバに関連付けられたサービス プロファイルを使用して動的に設定されます。PCIe インターフェイスの番号、タイプ（NIC または HBA）、ID（MAC アドレスおよび World Wide Name（WWN））、フェールオーバー ポリシー、帯域幅、Quality of Service（QoS）ポリシーは、すべてサービス プロファイルを使用して決定されます。インターフェイスをオンデマンドで定義、作成、使用できるため、ステートレスで俊敏性に優れたサーバ インフラストラクチャが実現します（図 2）。
図 2 Cisco UCS VIC 1227 での仮想デバイスのサポート ネットワーク インターフェイスの仮想化VIC 上に作成された各 PCIe インターフェイスは、それぞれ Cisco UCS ファブリック インターコネクト上のインターフェイスに関連付けられ、VIC 上の PCIe デバイスとファブリック インターコネクト上のインターフェイスを結ぶ各仮想ケーブルは、それぞれ完全に分離して認識されます（図 3）。

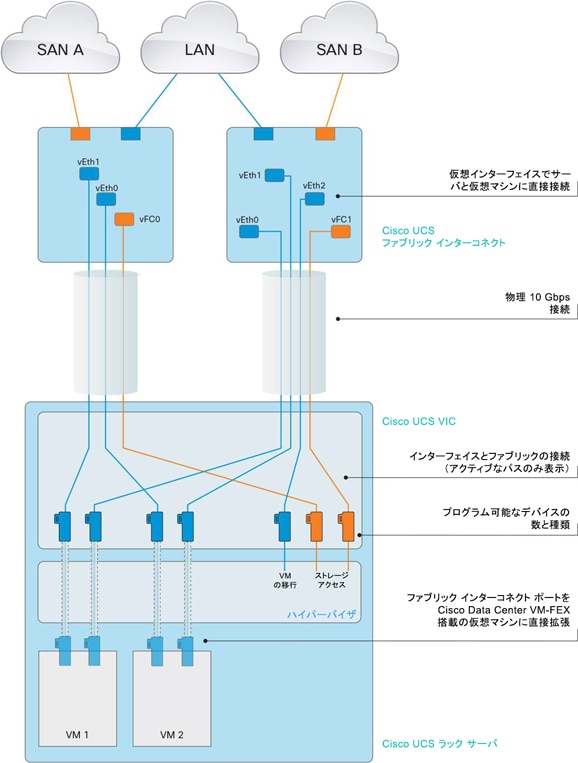

図 3 Cisco UCS VIC 1227 アーキテクチャ Cisco SingleConnect テクノロジーCisco SingleConnect テクノロジーは、データセンターのコンピューティングを接続、管理するためのきわめて簡単、効率的かつインテリジェントな方法を提供します。Cisco SingleConnect テクノロジーは、以下に対するデータセンターの接続を飛躍的に簡略化します。
このソリューションは、今日のデータセンターの課題に対処し、簡単、インテリジェント、かつ効率的なファブリックを実現します。
Cisco SingleConnect テクノロジーは、シスコ ユニファイド ファブリックおよびシスコ ファブリック エクステンダ テクノロジー（FEX テクノロジー）を採用したエンドツーエンド システムの I/O アーキテクチャにより実装され、単一のネットワークと単一のネットワーク層を通じて Cisco UCS のすべてのコンポーネントを接続します。お客様の期待に応える Cisco UCS I/O アーキテクチャはオープン スタンダードを基盤とし、信頼性、可用性、安全性に優れています。 Cisco Data Center VM-FEX テクノロジーCisco Data Center VM-FEX テクノロジーにより、ファブリック インターコネクトのポートを仮想マシンから直接使用できるようになるため、ハイパーバイザによるソフトウェアベースのスイッチングが不要になります。Cisco Data Center VM FEX テクノロジーは、仮想ネットワーキング インフラストラクチャと物理ネットワーキング インフラストラクチャを、仮想マシンの位置やネットワーキング ポリシーをすべて把握している単一の UCS インフラストラクチャ（UCS ファブリック インターコネクト）に集約します（図 4）。Cisco Data Center VM-FEX テクノロジーは、IEEE 802.1BR Port Extender の先行標準を搭載した Cisco VIC によって実装されます。
図 4 Cisco UCS VIC 1227 での Cisco Data Center VM-FEX 表 1 に、Cisco UCS VIC 1227 の主な機能と利点を示します。 表 1 機能とメリット
製品仕様表 2 に Cisco UCS VIC 1227 の仕様を示します。 表 2 製品仕様
システム要件Cisco UCS VIC 1227 は Cisco UCS C シリーズ ラック サーバ専用のカードです。Cisco UCS C220 M4 および C240 M4 ラック サーバと、高密度ストレージ Cisco UCS C3160 ラック サーバでサポートされます。スロットの構成に応じて、最大 2 枚の Cisco UCS VIC 1227 カードをこれらのサーバでサポートできます。 保証に関する情報保証については、Cisco.com の製品保証 [英語] のページを参照してください。 シスコ ユニファイド コンピューティング サービスシスコは、業界を牽引するパートナーとともに、ユニファイド コンピューティング アーキテクチャへの移行を促進するサービスを提供します。シスコ ユニファイド コンピューティング サービスは、俊敏性に優れたインフラストラクチャの構築、価値実現までの時間の短縮、コストとリスクの削減、導入および移行時の可用性の維持をサポートします。導入後、シスコのサービスは、お客様のビジネス ニーズの変化に応じてパフォーマンス、可用性、および耐障害性の向上をサポートするとともに、さらなるリスクの軽減を支援します。詳細については、http://www.cisco.com/jp/go/dcservices/ を参照してください。 シスコが選ばれる理由Cisco UCS は、シスコがこれまで実現してきた技術革新の延長線上に生まれたシステムです。シスコは長年にわたり、業界標準の技術開発や、ネットワークをプラットフォームとして数々の新技術を投入することで、ビジネス成果に貢献してきました。最近の例としては、IP テレフォニー、LAN スイッチング、ユニファイド コミュニケーション、ユニファイド I/O などがあります。シスコは、Unified Data Center 戦略のユニファイド コンピューティング段階に数年前から取り組んでおり、シスコ自身の持つネットワーキングとストレージ アクセスの専門技術をさらに増強するために、コンピューティングおよび仮想化の分野で豊富な経験を持つ業界各社と提携しています。その成果として、Cisco Nexus® ファミリをはじめ、ユニファイド ファブリックやサーバ仮想化をサポートするさまざまな基盤テクノロジーを提供してきました。Cisco UCS は、この段階の集大成であり、アーキテクチャ、テクノロジー、パートナーシップ、サービスの各分野に大きな進歩をもたらしています。最先端の ASIC、統合管理、標準ベースのコンピューティング コンポーネントにネットワークのインテリジェンスとスケーラビリティを統合するというシステム的なアプローチでコンピューティングに取り組んできたシスコだからこそ、この分野に画期的な技術革新をもたらすことができるのです。 詳細情報Cisco UCS の詳細については、http://www.cisco.com/web/JP/product/hs/ucs/index.html を参照してください。 |
||||||||||||||||||||||||||||||||||||||||||||||
 |
