Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700
データ シートCisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700製品概要Cisco® ASR 9000 シリーズ SPA インターフェイス プロセッサ（SIP）は、シスコの主力エッジ ルータのこれまでにない規模と柔軟性を拡張します。Cisco ASR 9000 シリーズは、レイヤ 2 およびレイヤ 3 のスケーラビリティ、キャリア クラスの信頼性、環境に配慮した設計、優れた柔軟性、そして画期的な高コスト パフォーマンスのベンチマークを、革新的な新パラダイムとしてルーティング分野に導入します。Cisco ASR 9000 シリーズ ルータは、Cisco IOS® XR オペレーティング システム、包括的なシステム冗長性、およびネットワークの耐障害性の完全な補完によって、真のキャリア クラスの信頼性を実現します。また、Cisco ASR 9000 シリーズはビデオ配信とモバイルの統合の最適化を目的としたサービス レベルおよびアプリケーション レベルのインテリジェンスも提供します。そして、Cisco ASR 9000 シリーズは、サービス提供ネットワークの運用面と導入面を簡素化し、拡張するよう設計されています。

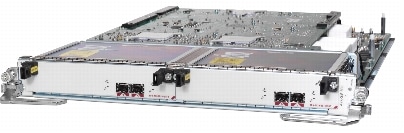

図 1 Cisco ASR 9000 SIP-700 Cisco I-Flex は、共有ポート アダプタ（SPA）と SPA インターフェイス プロセッサ（SIP）を組み合わせることで、データおよび音声サービスの優先順位付けを容易に行える、拡張性の高い設計がされています。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。I-Flex は、接続オプションを最大に活用できる設計になっているほか、プログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。 機能と利点Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700（A9K-SIP-700）は、確立されたハードウェアとソフトウェア設計を使用することで、新しい多様な物理層の実装を促進し、総所有コスト（TCO）の削減を実現します。本製品は、Cisco ASR 9000 シリーズのマルチサービス エッジ（MSE）、イーサネット MSE（E-MSE）、およびモバイル バックホール機能に不可欠な製品です。Cisco ASR 9000 シリーズは、スケーラブルなイーサネット ラインカードと A9K-SIP-700 ラインカードを活用して、イーサネット インターフェイスと Time-Division Multiplexing（TDM; 時分割多重）インターフェイスをスケーラビリティの高い同一プラットフォーム上に共存させることで、次世代型 IP 無線アクセス ネットワーク（IP RAN）へ統合します。Cisco ASR 9000 シリーズ MSE および E-MSE の機能によって、サービス プロバイダーは高レベルの Service-Level Agreement（SLA; サービスレベル契約）を適用した優れたビジネス VPN サービスを提供できます。こうしたサービスは、一般的に、いくつかの Virtual Route Forwarding（VRF）インターフェイス、IPv4 および IPv6 ルート スケーリング、Border Gateway Protocol（BGP; ボーダー ゲートウェイ プロトコル）のインスタンス、Non-Stop Routing（NSR）インターフェイスなど、複数の面から同時に規模を拡張することが求められます。A9K-SIP-700 を含む Cisco ASR 9000 シリーズのコンポーネントでは、まさにこうしたスケーラビリティの高いサービス統合に向けて設計されました。 Cisco QuantumFlow Processor を採用した 4 ベイの A9K-SIP-700 ラインカードは、柔軟で導入のしやすいオプションを提供します。Cisco QuantumFlow Processor は完全に統合されたプログラム可能なチップセットで、膨大な並列処理、高度なメモリ管理、セキュリティ、先進的な QoS メカニズムのほか、仮想サービスの提供とプログラマビリティを統合するよう設計されました。Cisco QuantumFlow Processor は、豊富なレイヤ 3 サービスおよび機能に対して、強力な階層型 QoS、多次元のスケーラビリティ、サポートを提供します。A9K-SIP-700 は DS0 から OC48 までのすべての速度に対応した高密度のシリアル チャネライズをサポートします。Packet over SONET/SDH（POS）ネットワーク アーキテクチャでは、最大 OC192/STM64 の速度をサポートします。 Cisco ASR 9000 シリーズによって、オペレータはレイヤ 2 および レイヤ 3 サービス アプリケーションのあらゆる組み合わせを業界トップのコスト パフォーマンスで導入できます。Cisco ASR 9000 SIP-700 は、従来の転送メディア（TDM、フレーム リレー、ATM、POS など）の領域と同じスケーラビリティおよび信頼性にまで徐々に拡張することで、この機能を補完します。その結果、導入コスト（CapEx）および運用コスト（OpEx）のほか、新サービスの開発と導入にかかる時間も削減します。また、サービス プロバイダーは導入済みのサービスを継続しながら収益源を維持すると同時に、新しい収益ルートを開拓する次世代ルーティング プラットフォームへと移行することができます。 同一シャーシ内でシームレスに統合する SIP-700 およびイーサネット ラインカードは、真のネットワークおよびデバイスのコンバージェンスを提供します。これは、Cisco ASR 9000 シリーズのルータが目指す主要な設計目標です。Cisco ASR 9000 SIP-700 は、Cisco ASR 9000 シリーズ シャーシ内のラインカード スロットを 1 個しか使用しないため、貴重なラインカードを節約できます。また、Cisco ASR 9010 および 9006 の両方に対して、電源ゾーンの制約を受けることなく実装することができます。 Cisco ASR 9000 シリーズの同期回路と完全統合された Cisco ASR 9000 SIP-700 ラインカードは、標準ベースのラインインターフェイス機能を通じてトランスポートクラスのネットワーク タイミングを提供します。これによって、モバイル バックホールや時分割多重（TDM）の移行などのネットワーク同期サービスやアプリケーションに対応できます。 製品仕様表 1 に、Cisco ASR 9000 SIP-700 ラインカードの仕様を示します。 表 1 Cisco ASR 9000 SIP-700 の仕様1
1実際のスケールのサポートは、ご使用のハードウェアおよびソフトウェアによって異なります。 認定および適合規格Cisco ASR 9000 シリーズ ルータのあらゆるコンポーネントと同様に、SIP ラインカードは多数の規格に準拠しており、キャリアクラスの取り組みと機能を実証します。表 2 に、適合規格の情報を示します。 表 2 Cisco ASR 9000 SIP-700 の認定および適合規格
プラグイン可能なインターフェイスA9K-SIP-700 SPA でサポートするトランシーバ一覧は、Cisco ASR 9000 トランシーバ モジュールのデータ シートを参照してください。 システム要件Cisco ASR 9000 SIP-700 ラインカードは、Cisco IOS XR ソフトウェア リリース 3.9.0 以降であれば、どの Cisco ASR 9000 シリーズ プラットフォームにも実装することができます。 Cisco IOS XR ソフトウェア リリース 4.0.0 および 4.0.1 は共有ポート アダプタ（SPA）をサポートし、マルチサービス エッジ（MSE）およびイーサネット MSE（E-MSE）の機能を Cisco ASR 9000 シリーズで展開する包括的なポートフォリオを提供します。Cisco ASR 9000 シリーズ MSE および E-MSE の機能によって、企業は高レベルの Service-Level Agreement（SLA; サービスレベル契約）を適用した優れたビジネス VPN サービスを提供できます。これは、イーサネット ラインカードの High キュー（-E）クラスを補完する機能で、細やかで高スケールのビジネス VPN E-MSE サービスで使用するよう設計されています。こうしたサービスは、一般的に、いくつかの Virtual Route Forwarding（VRF）インターフェイス、IPv4 および IPv6 ルート スケーリング、Bidirectional Forwarding Detection（BFD; 双方向フォワーディング検出）、Border Gateway Protocol（BGP; ボーダー ゲートウェイ プロトコル）のインスタンス、Non-Stop Routing（NSR）インターフェイスなど、複数の面から同時に規模を拡張できることが求められます。高度に多元的なスケールが求められる Cisco ASR 9000 シリーズのシステム構成では、拡大したシステム規模をサポートする A9K-RSP-8G が必要です。 発注情報Cisco ASR 9000 SIP-700 は、1 つのバージョンで複数の SPA タイプに対応します。この単一バージョンは、高スケール、強力な H-QoS、高密度なキュー、および柔軟なインターフェイスを提供します。Cisco ASR 9000 SIP-700 ではソフトウェア ライセンスは必要ありません。 表 3 に、Cisco ASR 9000 SIP-700 ラインカードの発注情報を示します。 表 3 発注情報
シスコ製品の購入方法については、「購入案内」または表 3 を参照してください。 ソフトウェアのダウンロード最新の Cisco IOS XR ソフトウェア リリースをダウンロードするには、Cisco Software Center にアクセスしてください。 サービスおよびサポートシスコは、お客様がそのネットワーク サービスを最大限に活用できるよう、各種サービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツールを独自に組み合わせたかたちで提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化し、ネットワーク インテリジェンスの強化や事業の拡張を進めていただくためにシスコのサービスを是非お役立てください。シスコ サービスの詳細については、シスコ テクニカル サポート サービスまたはシスコ アドバンスド サービスを参照してください。 関連情報Cisco ASR 9000 シリーズ SIP-700 ラインカードの詳細については、Cisco ASR 9000 シリーズのホームページを参照してください。または、最寄りのシスコ代理店にお問い合せください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
