Cisco ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10GE/1GE ラインカード データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco® ASR 9000 シリーズ 24 ポートと 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードは、Cisco ASR 9000 シリーズ アグリゲーション サービス ルータのすべてのスロットで、業界最高レベルの高密度と 10 ギガビット/1 ギガビットの高いイーサネットパフォーマンス実現します。これらの大容量ラインカードは、ビデオオンデマンド（VoD）、IPTV、ポイントツーポイントビデオ、インターネットビデオ、およびクラウドサービスのトラフィックが大幅に増加し、すべてが非常に低電力プロファイルである場合、ネットワークに生じる帯域幅のボトルネックを解消するように設計されています。
ASR 9922 シャーシに 48 ポートラインカードを完全に装着すると、960 の10 ギガビット イーサネット ポートまたは 960 の 1 ギガビット イーサネット ポートが単一のシャーシで提供されます。このような設定は、密度、パフォーマンス、低遅延動作が重要となるネットワークに最適です。24 ポートおよび 48 ポートラインカードは、それぞれ 200G および 400G のスループット用に設計されていますが、24 ポートカードの場合は最大 240G、48 ポートカードの場合は 480G までのオーバーサブスクリプション モードで動作できます。オーバーサブスクリプションになると、すべてのポートにパケットがグレースフルに再配布されます。ラインカードのすべてのポートを、すべて 10G モードまたはすべて 1G モードに設定できます。ラインカードは、特定の 1G と 10G の混在構成をサポートする柔軟性も備えています。
これらのラインカードの物理インターフェイスは、長距離および短距離アプリケーション用の Small Form-Factor Pluggable（SFP）および Enhanced SFP（SFP+）の両方の光ファイバをサポートし、さまざまなメディアタイプと柔軟なインターフェイスモードを必要とする多数の導入シナリオをサポートします。Cisco ASR 9000 シリーズのラインカード（図 1 および図 2）とルータは、スケーラブルなキャリアイーサネットおよび IP/Multiprotocol Label Switching（IP/MPLS）ネットワークの基盤インフラストラクチャとなり、企業、家庭、およびモバイル向けサービスの収益拡大を促進します。

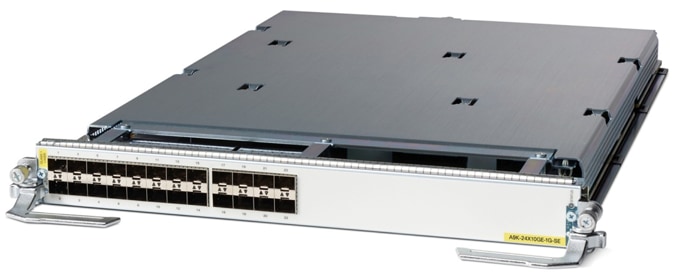

Cisco ASR 9000 シリーズ 24 ポートデュアルレート 10GE/1GE ラインカード
Cisco ASR 9000 シリーズ 48 ポートデュアルレート 10GE/1GE ラインカード
ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10GE/1GE ラインカードは、すべての ASR 9000 シリーズのモジュラシャーシと完全に互換性があります。実績があり広く導入されている Cisco IOS® XR ソフトウェア OS を搭載したこれらのラインカードは、レイヤ 2 およびレイヤ 3 10GE/1GE サービス密度と拡張性に対する新しい標準を確立し、ASR 9000 シリーズ ルータでの大規模な集約、データセンター相互接続（DCI）、サテライトネットワーク仮想化（nV）システムモードをサポートします。このような多様な機能によって、通信事業者は、レイヤ 2、レイヤ 3、DCI、または集約アプリケーションの任意の組み合わせに導入できる 1 種類のラインカードを適格と認めて確保できるため、資本支出（CapEx）と運用コスト（OpEx）を削減するとともに、新しいサービスの開発と導入に必要な時間を短縮できます。
表 1 に Cisco ASR 9000 シリーズのラインカードの機能と利点を示します。なお、実際の個別の機能とスケールは、使用するハードウェアおよびソフトウェアによって異なります。
表 1. Cisco ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10GE/1GE ラインカードの機能と利点
| 機能 |
利点 |
| インターフェイスのサポート |
|
| Cisco SFP および SFP+ インターフェイス |
1 つのラインカードで 1 および 100 ギガビットのイーサネット インターフェイス タイプを組み合わせて使用できる容量を提供（サポートされる着脱可能なインターフェイスの完全なリストについては、Cisco Optics 互換性マトリクス [英語] を参照してください）。 |
| スケーラブルな統合マルチサービスサポート |
|
| レイヤ 2 およびレイヤ 3 サービス |
IP、MPLS、イーサネット、レイヤ 2 VPN（L2VPN）、およびレイヤ 3 VPN（L3VPN）の統合サービス。LAN モードのみがサポートされています。 |
| 先進的なモニタリング |
|
| キャリアクラスの運用、管理、保守（OAM） |
NetFlow、IEEE 802.1ag、IEEE 802.3ah、ITU Y.1731、IP サービスレベル契約（IP SLA）、仮想回線接続検証（VCCV）、ping、トレースルート。 |
| キャリアクラスの OS |
|
| Cisco IOS XR ソフトウェア |
キャリアコアとエッジでの実績のあるオペレーティングシステムとして、モジュラ性、パッチ適用性、拡張性、高可用性を実現。 |
ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10GE/1GE ラインカードには、サービスエッジ最適化タイプとパケット転送最適化タイプがあります。
● サービスエッジ最適化タイプのラインカードは、Quality of Service（QoS）の向上を必要とするお客様向けに設計されています。
● パケット転送最適化タイプのラインカードは、基本的な QoS が求められるネットワーク向けに設計されています。
● どちらの最適化バージョンのラインカードも、LAN モードのみをサポートします。
同じシステムで異なるラインカードタイプを使用することもできます。
ラインカードの高度な機能を有効化する機能ライセンスもあります。このドキュメントの「ソフトウェアライセンス」の項を参照してください。
表 2 に、Cisco ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10GE/1GE ラインカードの製品仕様を示します。
表 2. 製品仕様
| 説明 |
仕様 |
| シャーシの互換性 |
Cisco ASR 9922、ASR 9912、ASR 9910、ASR 9906、ASR 9904、ASR 9010 および ASR 9006 シャーシとの互換性
●
A99-48X10GE-1G-FC
、
A99-48X10GE-1G-SE
、
A99-48X10GE-1G-TR PID
：ASR 9922
、ASR 9912
、ASR 9910
、ASR 9906
、ASR 9904
シャーシとの互換性
●
A9K-48X10GE-1G-FC
、
A9K-48X10GE-1G-SE
、
A9K-48X10GE-1G-TR
、
A9K-24X10GE-1G-FC
、
A9K-24X10GE-1G-SE
、
A9K-24X10GE-1G-TR PID
：ASR 9922
、ASR 9912
、ASR 9910
、ASR 9906
、ASR 9904
、ASR 9010
、ASR 9006
シャーシとの互換性
|
| ポート密度 |
ラインカードあたり 24 ポートおよび 48 ポートの 10 ギガビット/1 ギガビット イーサネット ポート |
| イーサネット |
● 10-Gbps IEEE 802.3ba
準拠
● 10
ギガビットイーサネット PHY
モニタリング
● IEEE 802.x
フロー制御
●
全二重動作
●
ポリシードロップ、オーバーサブスクリプション
ドロップ、Cyclic Redundancy Check
（CRC;
巡回冗長検査）エラードロップ、パケットサイズ、ユニキャストパケット、マルチキャストパケット、およびブロードキャストパケット用のポート単位のバイトカウンタおよびパケットカウンタ
|
| パフォーマンス |
● 24
ポートデュアルレート 10GE/1GE
ラインカード：200 Gbps
ラインレートスループット、240
：200
オーバーサブスクリプション
● 48
ポートデュアルレート 10GE/1GE
ラインカード：400 Gbps
ラインレートスループット、480
：400
オーバーサブスクリプション
|
| オプション |
各ラインカードは、サービスエッジ最適化タイプ（高度な QoS）またはパケット転送最適化タイプ（基本 QoS）のラインカードとして使用できます。 |
| 信頼性および可用性 |
システムに影響しない、ラインカードの活性挿抜（OIR）のサポート |
| 物理寸法（高さ X 幅 X 奥行）、重量 |
24 ポート 10 ギガビット イーサネット ラインカード：368.3 mm X 41.4 mm X 559.3 mm、8.3 kg （推定 18.3 ポンド、14.5 X 1.63 X 22.02 インチ） 48 ポート 10 ギガビット イーサネット ラインカード：368.3 mm X 41.4 mm X 559.3 mm、9.1 kg （推定 20 ポンド、14.5 X 1.63 X 22.02 インチ） |
| 動作温度 |
5 ～ 40°C（41 ～ 104°F） |
| 動作湿度（公称）（相対湿度） |
10 ～ 85% |
| 保管温度 |
-40 ～ 70°C（-40 ～ 158°F） |
| ストレージの相対湿度 |
5 ～ 95% 注：乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと |
| 動作時の高度 |
-60 ～ 4,000 m（最高 2,000 m で IEC、EN、UL、CSA 60950 の要件に適合） |
| ETSI 標準 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● EN 300 386
：電気通信ネットワーク機器（EMC
）
● ETSI 300 019 Storage
クラス 1.1
● ETSI 300 019 Transportation
クラス 2.3
● ETSI 300 019 Stationary Use
クラス 3.1
● EN55022
情報技術機器（エミッション）
● EN55024
：情報技術機器（イミュニティ）
● EN50082-1/EN61000-6-1
：一般イミュニティ規格
|
| EMC 規格 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● FCC
クラス A
● ICES 003
クラス A
● AS/NZS 3548
クラス A
● CISPR 22
（EN55022
）クラス A
● VCCI
クラス A
● BSMI
クラス A
● IEC/EN 61000-3-2
：電源高調波
● IEC/EN 61000-3-3
：電圧変動およびフリッカ
|
| 耐性 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● IEC/EN-61000-4-2
：静電気放電イミュニティ（8 kV
接触、15 kV
大気中）
● IEC/EN-61000-4-3
：放射電磁界イミュニティ（10 V/m
）
● IEC/EN-61000-4-4
：電気的高速過渡イミュニティ（2 kV
電力、1 kV
シグナル）
● IEC/EN-61000-4-5
：サージ AC
ポート（4 kV CM
、2 kV DM
）
● IEC/EN-61000-4-5
：シグナルポート（1 kV
）
● IEC/EN-61000-4-5
：サージ DC
ポート（1 kV
）
● IEC/EN-61000-4-6
：伝導妨害に対するイミュニティ（10 Vrms
）
● IEC/EN-61000-4-8
：電源周波数磁界イミュニティ（30 A/m
）
● IEC/EN61000-4-11
：電圧ディップ、瞬断、および電圧変異
|
| 安全性 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● UL/CSA/IEC/EN 60950-1
● IEC/EN 60825
レーザーの安全性
● ACA TS001
● AS/NZS 60950
● FDA
：米国連邦規則のレーザーに関する安全基準
|
ASR 9000 シリーズ 42 ポートおよび 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードは、柔軟な消費モデル（FCM）と従来のビジネスモデルの 2 つの商用モデルで注文できます。
柔軟な消費モデルには「成長に応じて拡張」（Play-as-you-grow）できる構造が組み込まれているため、初期のスタートアップ コストを削減でき、その後は必要に応じてキャパシティを追加できます。ソフトウェアのサブスクリプションにより、機能をアップグレードできるため、初回購入時のソフトウェアの価値に対する支払いを延期できます。
表 3 に、ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードと柔軟な消費モデルの発注情報を示します。
表 3. ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードと柔軟な消費モデルの発注情報
| 製品番号 |
機能の説明 |
| ハードウェア |
|
| A9K-48X10GE-1G-FC |
ASR 9000 48 ポート 10G および 1G 柔軟な消費モデルラインカード |
| A99-48X10GE-1G-FC |
ASR 9900 48 ポート 10G および 1G 柔軟な消費モデルラインカード |
| A9K-24X10GE-1G-FC |
ASR 9000 24 ポート 10GE および 1GE 柔軟な消費モデルラインカード |
| ソフトウェア RTU ライセンス |
|
| ESS-ED-100G-RTU1 |
Edge Essentials ソフトウェア RTU ライセンス（100G 単位） |
| ADV-ED-100G-RTU1 |
Edge Advantage w/o Essentials ソフトウェア RTU ライセンス（100G 単位） |
| ADN-ED-100G-RTU1 |
Edge Advantage w/ Essentials ソフトウェア RTU ライセンス（100G 単位） |
| サブスクリプション |
|
| ESS-ED-100G-SIA5 |
Edge Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ESS-ED-100G-SIA3 |
Edge Essentials SIA（100G 単位 36 〜 59 ヵ月） |
| ADV-ED-100G-SIA5 |
Edge Advantage w/o Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ADV-ED-100G-SIA3 |
Edge Advantage w/o Essentials SIA（100G 単位 36 〜 59 ヵ月） |
| ADN-ED-100G-SIA5 |
Edge Advantage w/ Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ADN-ED-100G-SIA3 |
Edge Advantage w/ Essentials SIA（100G 単位 36 〜 59 ヵ月） |
詳細については、『Cisco IOS XR Software Flexible Consumption Model Data Sheet』を参照してください。
表 4 に、ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードと従来のビジネスモデルの発注情報を示します。オプションのラインカードごとの機能ライセンスを使用して、高度な機能を有効にできます。レイヤ 3 VPN ライセンスを使用すると、ラインカード単位で VPN ルーティングおよび転送（VRF）インスタンスへのアクセスが可能になります。レイヤ 3 VPN ライセンスには、最大 8 つの VRF インスタンスをサポートするインフラストラクチャ VRF ライセンスと、フルスケールの VRF インスタンスをサポートするアドバンスド IP ライセンスが含まれます。
表 4. ASR 9000 シリーズ 24 ポートおよび 48 ポートデュアルレート 10 ギガビットおよび 1 ギガビット イーサネット ラインカードと従来のビジネスモデルの発注情報
| 製品番号 |
機能の説明 |
| ハードウェア |
|
| A9K-48X10GE-1G-SE |
ASR 9000 48 ポートデュアルレート 10G/1G サービスエッジ最適化ラインカード |
| A9K-48X10GE-1G-TR |
ASR 9000 48 ポートデュアルレート 10G/1G パケット転送最適化ラインカード |
| A9K-24X10GE-1G-SE |
ASR 9000 24 ポートデュアルレート 10G/1G サービスエッジ最適化ラインカード |
| A9K-24X10GE-1G-TR |
ASR 9000 24 ポートデュアルレート 10G/1G パケット転送最適化ラインカード |
| A99-48X10GE-1G-SE |
ASR 9000 48 ポートデュアルレート 10G/1G サービスエッジラインカード |
| A99-48X10GE-1G-TR |
ASR 9000 48 ポートデュアルレート 10G/1G パケット転送ラインカード |
| スマート ライセンス |
|
| S-A9K-48P10G-IVRF |
インフラストラクチャ。VRF ライセンス。48 ポート 10G/1G あたり最大 8 つの VRF インスタンス |
| S-A9K-24P10G-IVRF |
インフラストラクチャ。VRF ライセンス。24 ポート 10G/1G あたり最大 8 つの VRF インスタンス |
| S-A9K-48P10GAIPSE |
48 ポート 10G/1G SE LC 用のフルスケール VRF 用 Adv IP ライセンス |
| S-A9K-48P10GAIPTR |
48 ポート 10G/1G TR LC 用のフルスケール VRF 用 Adv IP ライセンス |
| S-A9K-24P10GAIPSE |
24 ポート 10G/1G SE LC 用のフルスケール VRF 用 Adv IP ライセンス |
| S-A9K-24P10GAIPTR |
24 ポート 10G/1G TR LC 用のフルスケール VRF 用 Adv IP ライセンス |
| S-A9K-BNG-LIC-8K |
ASR 9K スマートライセンス BNG 8K セッション |
| S-A9K-BNG-ADV-8K |
高度な機能用 ASR 9K スマートライセンス BNG ライセンス |
| 標準ライセンス |
|
| A9K-48P10G-IVRF |
インフラストラクチャ。VRF ライセンス。48 ポート 10G/1G あたり最大 8 つの VRF インスタンス |
| A9K-24P10G-IVRF |
インフラストラクチャ。VRF ライセンス。24 ポート 10G/1G LC あたり最大 8 つの VRF インスタンス |
| A9K-48P10G-AIP-SE |
Adv. 48 ポート 10G/1G SE LC 用のフルスケール VRF 用 IP ライセンス |
| A9K-48P10G-AIP-TR |
Adv. 48 ポート 10G/1G TR LC 用のフルスケール VRF 用 IP ライセンス |
| A9K-24P10G-AIP-SE |
Adv. 24 ポート 10G/1G SE LC 用のフルスケール VRF 用 IP ライセンス |
| A9K-24P10G-AIP-TR |
Adv. 24 ポート 10G/1G TR LC 用のフルスケール VRF 用 IP ライセンス |
| A9K-BNG-LIC-8K |
8,000 サブスクライバの BNG ライセンスユニット |
