製品の概要

Cisco® ASR 9000 シリーズの 1 つである Cisco ASR 9901 ルータ(図 1)は、456 Gbps の全二重方式ノンブロッキング ファブリック容量を 2 ラックユニット(2 RU)フォームファクタで提供する、コンパクトで高性能なプロバイダーエッジ(PE)ルータです。Cisco ASR 9901 ルータは、Cisco ASR 9000 シリーズの他のルータと同じく Cisco IOS® XR ソフトウェアイメージを基盤としており、ASR 9000 シリーズ プラットフォームの機能とサービスを提供します。そのため、同じ Cisco IOS XR オペレーティングシステム上で標準化を実現できます。Cisco ASR 9901 ルータには、統合ルートスイッチプロセッサ(RSP)が搭載され、1/10/100GE の速度の組み合わせをサポートする 42 個の統合ポート、ストラタム 1 クロッキング用の GPS 入力、Building Integrated Timing SupplyBITS)ポート、および管理ポートを備えています。

Cisco ASR 9901 Router

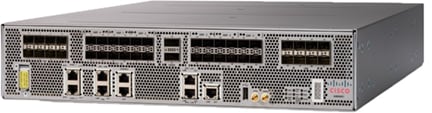

図 1.

Cisco ASR 9901 ルータ

Cisco ASR 9000 シリーズ アグリゲーション サービス ルータは、キャリアイーサネット トランスポート ネットワークにおいて優れた拡張性、サービスの柔軟性、高可用性を実現します。このルータには、広く導入されている Cisco IOS XR 64 ビット オペレーティング システムが搭載されています。このソフトウェアは、革新的な自己修復機能を備えた分散型のオペレーティングシステムであり、連続稼働を実現します。ASR 9901 は、レイヤ 2 およびレイヤ 3 10GE/1GE サービス密度と拡張性に対する新しい標準を確立し、ASR 9000 シリーズルータでの大規模な集約、データセンター相互接続(DCI)、サテライトネットワーク仮想化(nV)システムモードをサポートします。ASR 9901 は、業界をリードする MAC-SEC 暗号化もすべてのポート速度でサポートしています。このような多様な機能によって、通信事業者は、レイヤ 2、レイヤ 3DCI、または集約アプリケーションの任意の組み合わせに導入できる 1 種類のシャーシを適格と認めて確保できるため、資本支出(CapEx)と運用コスト(OpEx)を削減するとともに、新しいサービスの開発と導入に必要な時間を短縮できます。

Cisco ASR 9000 シリーズのキャリア イーサネット アプリケーションには、レイヤ 2 VPN とレイヤ 3 VPNL2VPN L3VPN)、モバイルバックホール伝送ネットワーク、ブロードバンド ネットワーク ゲートウェイ(BNG)などのビジネスサービスが含まれています。サポートされる機能には、L2VPNIPv4IPv6L3VPN、レイヤ 2/レイヤ 3 マルチキャスト、同期イーサネット(SyncE)、イーサネット動作、管理およびメンテナンス(EOAM)、MPLS OAM、レイヤ 2/レイヤ 3 アクセスコントロールリスト(ACL)、階層型 QoSHQoS)、MPLS Traffic Engineering Fast RerouteMPLS TE-FRR)、Multichassis Link AggregationMC-LAG)、Integrated Routing and BridgingIRB)、Cisco Nonstop ForwardingNSF)と Nonstop RoutingNSR)といった各種イーサネットサービスがあります。システムは、セグメントルーティング、EVPN、プログラマビリティおよびテレメトリ、その他の IOS-XR 64 ビットオペレーティングシステムの拡張機能もサポートしています。

1 に、Cisco ASR 9901 ルータの機能と利点を示します。

表 1.                    Cisco ASR 9901 ルータの機能と利点

機能

利点

拡張性に優れたファブリック

2RU フォームファクタで 1/10/40/100 ギガビットの高密度をサポートするように設計

システムに組み込まれた拡張性により、投資保護を実現

搭載ポート

42 個の統合ポート(16 X 1G24 X 1/10G(デュアルレート)、2 X 100G ポート)を提供

Cisco 着脱可能インターフェイス

ASR 9901 シャーシ全体で 11040、および 100 ギガビット イーサネット インターフェイス タイプを組み合わせて使用するキャパシティを提供。サポートされる着脱可能インターフェイスの完全なリストについては、『Cisco Optics Compatibility Matrix』を参照してください。

32 GB RAM の統合型ルートプロセッサ

すべての多次元のスケールアプリケーションに適した高メモリ容量のキャリアクラス オペレーティング システムである Cisco IOS XR 64 ビットを実行

分散型のフォワーディング プレーン アーキテクチャ

ポートごとに独立したパケット転送により、パフォーマンスと拡張性を強化

ハードウェアベースの IEEE 1588 のサポート

パケットネットワークで効率的かつ確実なタイミングサービスを提供

2 つの独立したクロックソースの接続:BITS および同期供給ユニット(SSU)と DOCSIS® Timing InterfaceDTI

冗長化された中央集中型ネットワークの同期化をサポート

GPS

Stratum-1 クロッキングのオプションを提供

プロセッサ

統合 RSP には 4 コア、2.4 Ghz Intel CPU

組み込み USB メモリ(eUSB)ポート

USB フラッシュメモリデバイスを使用したソフトウェアイメージのロードおよびアップグレード

前面パネルの LED

RSP のステータス、電源管理、コンパクトフラッシュおよびハードディスクドライブ(HDD)の動作状態を視覚的に表示

管理ポート

システムコンソールへの容易なアクセスを実現

電源モジュール

冗長 AC または DC 電源

製品仕様

2 Cisco ASR 9901 ルータの詳細を示します。このシステムは、高いパフォーマンスと高い信頼性を実現するように設計されています。Cisco ASR 9901 には、最大 456 Gbps のファブリック帯域幅をサポートできる、統合型の RSP が搭載されています。

表 2.                    Cisco ASR 9901 ルータの仕様

カテゴリ

製品番号または仕様

シャーシ

ASR 9901

統合インターフェイス

16 X 1 GE24 X 1/10 GE2 X 100 GE

冗長性

電源とファンの冗長性

電源モジュールの部品番号

  A9K-1600W-AC
  A9K-1600W-DC

物理仕様

  高さ:8.7 cm 3.43 インチ)
  幅:44 cm 17.32 インチ)
  奥行:60 cm 23.62 インチ)
  シャーシの重量:21.6 kg 47.62 ポンド)
  フル構成(電源モジュール X 2 およびファントレイ X 3 )シャーシの重量 25.4 kg 55.97 ポンド)

電源入力

  海外利用可能な AC 範囲(90 265 V 50 60 Hz
  海外利用可能な DC 範囲(-40 -72 V

消費電力

  通常 850 ワット、最大 1100 ワット

環境条件

  動作温度:5 40°C 41 104°F
  ストレージの温度:-40 75°C -40 167°F
  相対湿度:10 85% (結露しないこと)

環境仕様

動作温度(公称)

5 40°C41 104°F

動作温度(短期)

-5 55°C23 131°F

動作湿度(公称)(相対湿度)

10 85%

動作湿度(短期)

5 90%
:乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと。

保管温度

-40 70°C-40 158°F

ストレージの相対湿度

5 95%
注:乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと。

動作時の高度

0 4000 m

エアー フロー

前方から後方

コンプライアンス

ネットワーク機器建築基準(NEBS

Cisco ASR 9901 は以下に準拠した設計になっています。

  SR-3580 NEBS 基準レベル(レベル 3
  GR-1089-CORE NEBS EMC と安全性
  GR-63-CORE NEBS 物理保護
  VZ.TPR.9205 Verizon TEEER

ETSI 標準

Cisco ASR 9901 は以下に準拠した設計になっています(認可申請中)。

  EN 300 386 :電気通信ネットワーク機器(EMC
  ETSI 300 019 Storage クラス 1.1
  ETSI 300 019 Transportation クラス 2.3
  ETSI 300 019 Stationary Use クラス 3.1
  EN55022 情報技術機器(エミッション)
  EN55024 :情報技術機器(イミュニティ)
  EN50082-1/EN61000-6-1 :一般イミュニティ規格

EMC 規格

Cisco ASR 9901 は以下に準拠した設計になっています。

  FCC クラス A
  ICES 003 クラス A
  AS/NZS 3548 クラス A
  CISPR 22 EN55022 )クラス A
  VCCI クラス A
  BSMI クラス A
  IEC/EN 61000-3-2 :電源高調波
  IEC/EN 61000-3-3 :電圧変動およびフリッカ
  EN 50121-4 :鉄道向け EMC

耐性

Cisco ASR 9901 は以下に準拠した設計になっています。

  IEC/EN-61000-4-2 :静電気放電イミュニティ(8 kV 接触、15 kV 大気中)
  IEC/EN-61000-4-3 :放射電磁界イミュニティ(10 V/m
  IEC/EN-61000-4-4 :電気的高速過渡イミュニティ(2 kV 電力、1 kV シグナル)
  IEC/EN-61000-4-5 :サージ AC ポート(4 kV CM 2 kV DM
  IEC/EN-61000-4-5 :シグナルポート(1 kV
  IEC/EN-61000-4-5 :サージ DC ポート(1 kV
  IEC/EN-61000-4-6 :伝導妨害に対するイミュニティ(10 Vrms
  IEC/EN-61000-4-8 :電源周波数磁界イミュニティ(30 A/m
  IEC/EN61000-4-11 :電圧ディップ、瞬断、および電圧変異
  EN 50121-4 :鉄道向け EMC

安全性

Cisco ASR 9901 は以下に準拠した設計になっています。

  UL/CSA/IEC/EN 60950-1
  IEC/EN 60825 レーザーの安全性
  ACA TS001
  AS/NZS 60950
  FDA :米国連邦規則のレーザーに関する安全基準

発注情報

ASR 9901 コンパクトルータは、柔軟な消費モデル(FCM)および従来のビジネスモデルで注文できます。

柔軟な消費モデルには「成長に応じて拡張」(Play-as-you-grow)できる構造が組み込まれているため、初期のスタートアップ コストを削減でき、その後は必要に応じてキャパシティを追加できます。ソフトウェアのサブスクリプションにより、機能をアップグレードできるため、初回購入時のソフトウェアの価値に対する支払いを延期できます。

3 に、柔軟な消費モデルを使用した ASR 9901 ルータの発注情報を示します。

表 3.                    柔軟な消費モデルを使用した ASR 9901 ルータの発注情報

製品番号

機能の説明

ASR-9901-FC

ASR 9901 456G 柔軟な消費シャーシ

A9K-1600W-AC

ASR 9901 ASR 9900 シリーズ 1600 W AC電源

A9K-1600W-DC

ASR 9901 ASR 9900 シリーズ 1600 W DC電源

ASR-9901-FAN

ASR 9901 ファントレイ

ASR-9901-2P-KIT

19 インチおよび 23 インチラック用 ASR 9901 2 支柱取り付けキット

ASR-9901-4P-KIT

19 インチおよび 23 インチラック用 ASR 9901 4 支柱取り付けキット

S-A9K-LI-LIC-FC

ASR 9K スマートライセンスの合法的傍受:柔軟な消費モデル

S-A9K-BNG-8K-FC

8,000 BNG 加入者向け ASR 9K FCM スマートライセンス

S-A9K-BNG-ADV-FC

BNG 高度な機能用 ASR 9K FCM スマートライセンス

ESS-ED-100G-RTU1

Edge Essentials ソフトウェア RTU ライセンス(100G 単位)

ADV-ED-100G-RTU1

Edge Advantage w/o Essentials ソフトウェア RTU ライセンス(100G 単位)

ADN-ED-100G-RTU1

Edge Advantage w/ Essentials ソフトウェア RTU ライセンス(100G 単位)

ESS-ED-100G-SIA5

Edge Essentials SIA100G あたり 60 120 ヵ月)

ESS-ED-100G-SIA3

Edge Essentials SIA100G あたり 36 59 ヵ月)

ADV-ED-100G-SIA5

Edge Advantage w/o Essentials SIA100G あたり 60 120 ヵ月)

ADV-ED-100G-SIA3

Edge Advantage w/o Essentials SIA100G あたり 36 59 ヵ月)

ADN-ED-100G-SIA5

Edge Advantage w/ Essentials SIA100G あたり 60 120 ヵ月)

ADN-ED-100G-SIA3

Edge Advantage w/ Essentials SIA100G あたり 36 59 ヵ月)

詳細については、『Cisco IOS XR Software Flexible Consumption Model Data Sheet』を参照してください。

4 に、従来のビジネスモデルを使用した ASR 9901 ルータのハードウェア発注情報を示します。

表 4.

製品番号

機能の説明

ASR-9901

ASR 9901 シャーシ

ASR-9901-120G

ASR 9901 シャーシ Pay-As-You-Grow 120G ベース HW PID

ASR-9901-256G

ASR 9901 シャーシ Pay-As-You-Grow ベース HW PID

A9K-1600W-AC

ASR 9901 ASR 9900 シリーズ 1600 W AC電源

A9K-1600W-DC

ASR 9901 ASR 9900 シリーズ 1600 W DC電源

ASR-9901-FAN

ASR 9901 ファントレイ

ASR-9901-2P-KIT

19 インチおよび 23 インチラック用 ASR 9901 2 支柱取り付けキット

ASR-9901-4P-KIT

19 インチおよび 23 インチラック用 ASR 9901 4 支柱取り付けキット

A9K9901-UP120-256G

ASR 9901 120 – 256 アップグレードライセンス

A9K9901-UP256-456G

ASR 9901 256 – 456 アップグレードライセンス

ASR 9901 コンパクトルータは、オプションの機能ライセンスをサポートしています。表 5 に、機能ライセンスを示します。

表 5.                    従来のビジネスモデルを使用した ASR 9901 ルータの機能ライセンス情報

製品番号

機能の説明

S-A9K-9901-VRF-LC

9901 システム用 ASR 9K スマートライセンス I-VRF、最大 8 VRF

S-A9K-9901-AIP-LC

NON PAYG 9901 システム用 ASR 9K スマートライセンス L3 VPN

S-A9K-9901-120AIP

120G PAYG 9901 システム用 ASR 9K スマートライセンス L3 VPN

S-A9K-9901-256AIP

NON PAYG 9901 システム用 ASR 9K スマートライセンス L3 VPN

S-A9K-LI-LIC

ASR 9K スマートライセンス合法的傍受

S-A9K-MOBILE-LIC

ASR 9K スマートライセンスのシステム用最新モバイル

S-A9K-TUNNEL-ENT

トンネルプロトコル用 ASR 9K スマートライセンス RTU ライセンス

S-A9K-SESSION-128K

ASR 9K スマートライセンス 128000 エンドユーザセッション

S-A9K-BNG-LIC-8K

ASR 9K スマートライセンス BNG 8K セッション

S-A9K-BNG-ADV-8K

高度な機能用 ASR 9K スマートライセンス BNG ライセンス

S-A9K-NVSAT1-LIC

1 nV クライアント用 NV ホストライセンス

S-A9K-NVSAT5-LIC

最大 5 nV のクライアント用 NV ホストライセンス

S-A9K-NVSAT20-LIC

最大 20 nV のクライアント用 NV ホストライセンス

ソフトウェアのダウンロード

Cisco IOS ソフトウェアは、Cisco Software Center からダウンロードできます。

Cisco ASR 9000 シリーズに対するシスコのサービス

シスコは、ライフサイクル サービス アプローチを通じて包括的なサポートを提供することにより、Cisco IP 次世代ネットワークを効果的に導入、運用、最適化できるように支援します。Cisco ASR 9000 シリーズ アグリゲーション サービス ルータ向けのシスコサービスは、実績ある手段により、確実なサービス展開を保証し、十分な投資回収率(ROI)、適切な運用効率、最適なパフォーマンス、および高可用性を実現します。これらのサービスは、ASR 9000 シリーズの導入およびその後のサポート向けに特別に開発されており、ベストプラクティスや優れたツール、プロセス、およびラボ環境を活用して提供されます。シスコサービスチームは、お客様固有の要求に対応し、お客様の収益源である既存のサービスを損なうことなく、新しいネットワークサービスを迅速に市場投入できるようにサポートします。

製品持続可能性

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

詳細情報

シスコサービスの詳細については、最寄りのシスコアカウント担当者にお問い合わせになるか、https://www.cisco.com/jp/go/spservices をご覧ください。


文書の変更履歴

表 6.                    文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

従来モデルと FCM モデルの両方の新しいライセンス SKU コンテンツを加えて発注情報セクションを更新。

関連する機能と技術仕様をドキュメント全体で更新。

構成情報

2021 7 26
