Cisco ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネットラインカード データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco® ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードは、ラインレート 400 ギガビット イーサネット ポートを搭載し、Cisco ASR 9900 シリーズ アグリゲーション サービス ルータのすべてのスロットで業界最高レベルの高密度を実現します。ビデオオンデマンド（VOD）、IPTV、ポイントツーポイントビデオ、インターネットビデオ、およびクラウドサービスのトラフィックが大幅に増加すると、ネットワークには帯域幅のボトルネックが生じます。この大容量ラインカードは、そのようなボトルネックを解消するよう設計されています。これにより、大きな 100 ギガビットイーサネットのリンク アグリゲーション バンドルを単一の 400 ギガビット イーサネット ポートに置き換えることができ、ネットワーク設計を簡素化できます。Cisco QSFP-DD テクノロジーに基づく本製品は、400 ギガビットイーサネット、100 ギガビットイーサネット、40 ギガビットイーサネット、25 ギガビットイーサネット、および 10 ギガビットイーサネットの各モードをサポートする柔軟なインターフェイスを備えています。そのため、同一のラインカード上でさまざまなインターフェイスタイプを自在に組み合わせて使用できます。
これらの各種インターフェイスモードは、ラインカードをリセットまたは再起動することなく、コマンド ライン インターフェイス（CLI）を介して簡単に構成できます。「環境保全を考慮した設計」が導入されたこれらのラインカードを使用することにより、未使用のスライスを省電力モードに切り替えて電力消費量を低減できます。Cisco ASR 9900 シリーズのラインカード（図 1）とルータは、スケーラブルなキャリアイーサネットおよび IP/Multiprotocol Label Switching（IP/MPLS）ネットワークの基盤となり、企業、家庭およびモバイル向けサービスの収益拡大を促進します。

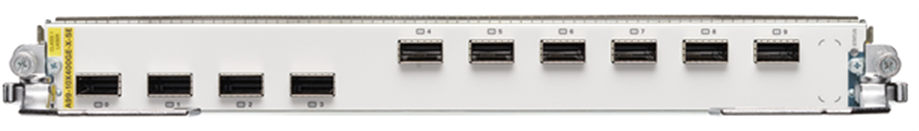

Cisco ASR 9900 4T サービスエッジラインカード：第 5 世代

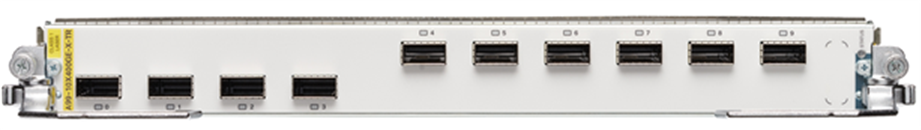

Cisco ASR 9900 4T パケット トランスポート ライン カード：第 5 世代
ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードは、Cisco ASR 9904 ルータ、ASR 9906 ルータ、ASR 9910 ルータ、ASR 9912 ルータ、および ASR 9922 ルータと完全な互換性があります。ただし、これらのラインカードは業界最高レベルの高密度 400 ギガビット イーサネット スループットを提供するため、シャーシでは、ファブリックカード、RP/RSP カード、および冷却システムのハードウェアをアップデートする必要が生じる場合があります。この 4 テラビットラインカードは、オーバーサブスクライブを発生させずにフルラインレートでイーサネットトラフィックをサポートするように設計されています。
このように高密度で拡張された電力最適化ラインカードにより、お客様は、設備投資（CapEx）と運用コスト（OpEx）を削減しながら、コアアプリケーションとピアリングアプリケーションに高度に予測可能なマネージド トランスポート サービスを提供できます。Cisco QSFP ブレークアウトオプションを使用すると、各ラインカードの機能がさらに強化され、ASR 9000 シリーズルータで大規模なアグリゲーションおよび 10 ギガビット イーサネット サテライト ネットワーク仮想化（nV）システムモードがサポートできるようになります。
表 1 に 10 ポート 400 ギガビット Cisco ASR 9900 シリーズラインカードの機能と利点を示します。なお、実際の個別の機能とスケールは、使用するハードウェアおよびソフトウェアによって異なります。
表 1. 機能と利点：Cisco ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ラインカード（XR 7.3.1
以降）
| 機能 |
利点 |
| インターフェイスのサポート |
|
| Cisco 着脱可能インターフェイス |
1 つのラインカードで 10、25、40、100、および 400 ギガビットのイーサネット インターフェイス タイプを組み合わせて使用できる容量を提供（サポートされる着脱可能インターフェイスの完全なリストについては、『Cisco Optics Compatibility Matrix』を参照してください） |
| 先進的なモニタリング |
|
| キャリアクラスの運用、管理、保守（OAM） |
NetFlow、IEEE 802.1ag、IEEE 802.3ah、ITU Y.1731、IP サービスレベル契約（IP SLA）、仮想回線接続検証（VCCV）、ping、トレースルート |
| キャリアクラスの OS |
|
| Cisco IOS® XR ソフトウェア |
キャリアコアおよびエッジでの実績のあるオペレーティングシステムとして、モジュラ性、パッチ適用性、高いスケーラビリティと高可用性を実現 |
ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードには、サービスエッジおよびパケット転送に最適化されたバリアントがあります。
● サービスエッジに最適化されたラインカードは、サービススケールの拡張を必要とするお客様の導入向けに設計されています。
● パケット転送に最適化されたラインカードは、基本的なサービススケールを必要とするお客様の導入向けに設計されています。
表 4「ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードと従来のビジネスモデルの発注情報」に記載されているように、機能ライセンスを利用してラインカードで高度な機能を有効にすることもできます。
表 2 に Cisco ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードの製品仕様を示します。
表 2. 製品仕様：XR 7.3.1 以降
| 説明 |
仕様 |
| シャーシの互換性 |
Cisco ASR 9904、ASR 9910、ASR 9906、ASR 9912、および ASR 9922 シャーシとの |
| ポート密度 |
ラインカードあたり 400 ギガビットイーサネット X 10 ポート |
| イーサネット |
● 400-Gbps IEEE 802.3bs
準拠
● 400
ギガビットイーサネット PHY
モニタリング
● IEEE 802.x
フロー制御
●
全二重動作
●
ポリシードロップ、オーバーサブスクリプション
ドロップ、Cyclic Redundancy Check
（CRC;
巡回冗長検査）エラードロップ、パケットサイズ、ユニキャストパケット、マルチキャストパケット、およびブロードキャストパケット用のポート単位のバイトカウンタおよびパケットカウンタ
|
| パフォーマンス |
●
ポートあたり 400 Gbps
のラインレートスループット
|
| オプション |
各ラインカードは、サービスエッジ最適化またはパケットトランスポート最適化ラインカードとして使用可能 |
| 信頼性および可用性 |
システムに影響しない、ラインカードの活性挿抜（OIR）のサポート |
| 物理寸法（イジェクタブラケット/レバーを含む） |
ASR 9900 4T 第 5 世代サービスエッジラインカード：42.67 X 403.10 X 609.60 mm（1.68 X 15.87 X 24.00 インチ）、12.88 kg（28.40ポンド） ASR 9900 4T 第 5 世代パケット トランスポート ライン カード：42.67 X 403.10 X 609.60 mm（1.68 X 15.87 X 24.00 インチ）、12.88 kg（28.40ポンド） |
| 動作温度 |
5 ～ 40°C（41 ～ 104°F） 注：高出力光ファイバを使用する場合は、制限が適用される場合があります。 |
| 動作湿度（公称） |
10 ～ 85% |
| ストレージの温度 |
-40 ～ 70°C（-40 ～ 158°F） |
| ストレージの相対湿度 |
5 ～ 95% 注：乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと |
| 動作時の高度 |
-60 ～ 4,000 m（最高 2,000 m で IEC、EN、UL、CSA 60950 の要件に適合） |
| ETSI/EN 規格 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● EN 300 386
：電気通信ネットワーク機器（EMC
）
● ETSI 300 019 Storage
クラス 1.1
● ETSI 300 019 Transportation
クラス 2.3
● ETSI 300 019 Stationary Use
クラス 3.1
● EN55022
：情報技術機器（エミッション）
● EN55032
：マルチメディア機器（エミッション）
● EN55024
：情報技術機器（イミュニティ）
● EN55035
：マルチメディア機器（イミュニティ）
● EN50082-1/EN61000-6-1
：一般イミュニティ規格
|
| EMC 規格 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● FCC
クラス A
● ICES 003
クラス A
● AS/NZS CISPR 32
、クラス A
● CISPR 22/CISPR 32
クラス A
● EN55022/EN55032
クラス A
● VCCI
クラス A
● CNS-13438
クラス A
● KN32
クラス A
● IEC/EN 61000-3-2
：電源高調波
● IEC/EN 61000-3-3
：電圧変動およびフリッカ
● EN50121-4
鉄道アプリケーションパート 4
：シグナリングおよび通信装置のエミッションとイミュニティ
● EN50121-3-2
鉄道アプリケーションパート 3-2
：車両：装置
|
| 耐性 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● IEC/EN-61000-4-2
：静電気放電イミュニティ（8 kV
接触、15 kV
大気中）
● IEC/EN-61000-4-3
：放射電磁界イミュニティ（10 V/m
）
● IEC/EN-61000-4-4
：電気的高速過渡イミュニティ（2 kV
電力、1 kV
シグナル）
● IEC/EN-61000-4-5
：サージ AC
ポート（4 kV CM
、2 kV DM
）
● IEC/EN-61000-4-5
：シグナルポート（1 kV
）
● IEC/EN-61000-4-5
：サージ DC
ポート（1 kV
）
● IEC/EN-61000-4-6
：伝導妨害に対するイミュニティ（10 Vrms
）
● IEC/EN-61000-4-8
：電源周波数磁界イミュニティ（30 A/m
）
● IEC/EN61000-4-11
：電圧ディップ、瞬断、および電圧変異
● KN35
|
| 安全性 |
Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。
● UL/CSA/IEC/EN 60950-1
● IEC/EN 60825
レーザーの安全性
● ACA TS001
● AS/NZS 60950
● FDA
：米国連邦規則のレーザーに関する安全基準
|
| Network Equipment Building Systems（NEBS） |
適合する規格
● SR-3580
：NEBS
基準レベル（レベル 3
）
● GR-1089-CORE
：NEBS EMC
と安全性
● GR-63-CORE
：NEBS
物理保護
|
ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードは、柔軟な消費モデル（FCM）と従来のビジネスモデルの 2 つの商用モデルで注文できます。
柔軟な消費モデルには「成長に応じて拡張」（Play-as-you-grow）できる構造が組み込まれているため、初期の
スタートアップ コストを削減でき、その後は必要に応じてキャパシティを追加できます。ソフトウェアのサブスクリプションにより、機能をアップグレードできるため、初回購入時のソフトウェアの価値に対する支払いを延期できます。
表 3 に、ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードと柔軟な消費モデルの発注情報を示します。
表 3. ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードと柔軟な消費モデルの発注情報
| 製品番号 |
機能の説明 |
| A99-4T-FC |
ASR 9000 4T 柔軟な消費ラインカード：第 5 世代 |
| ESS-ED-100G-RTU1 |
Edge Essentials ソフトウェア RTU ライセンス（100G 単位） |
| ADV-ED-100G-RTU1 |
Edge Advantage w/o Essentials ソフトウェア RTU ライセンス（100G 単位） |
| ADN-ED-100G-RTU1 |
Edge Advantage w/ Essentials ソフトウェア RTU ライセンス（100G 単位） |
| ESS-ED-400G-RTU1 |
Edge Essentials ソフトウェア RTU ライセンス（400G 単位） |
| ADV-ED-400G-RTU1 |
Edge Advantage w/o Essentials ソフトウェア RTU ライセンス（400G 単位） |
| ADN-ED-400G-RTU1 |
Edge Advantage w/ Essentials ソフトウェア RTU ライセンス（400G 単位） |
| ESS-ED-100G-SIA5 |
Edge Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ESS-ED-100G-SIA3 |
Edge Essentials SIA（100G 単位 36 〜 59 ヵ月） |
| ESS-ED-400G-SIA5 |
Edge Essentials SIA（400G 60 〜 120 ヵ月） |
| ESS-ED-400G-SIA3 |
Edge Essentials SIA（400G 36 〜 59 ヵ月） |
| ADV-ED-100G-SIA5 |
Edge Advantage w/o Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ADV-ED-100G-SIA3 |
Edge Advantage w/o Essentials SIA（100G 単位 36 〜 59 ヵ月） |
| ADV-ED-400G-SIA5 |
Edge Advantage w/o Essentials SIA（400G 単位 60 〜 120 ヵ月） |
| ADV-ED-400G-SIA3 |
Edge Advantage w/o Essentials SIA（400G 単位 36 〜 59 ヵ月） |
| ADN-ED-100G-SIA5 |
Edge Advantage w/ Essentials SIA（100G 単位 60 〜 120 ヵ月） |
| ADN-ED-100G-SIA3 |
Edge Advantage w/ Essentials SIA（100G 単位 36 〜 59 ヵ月） |
| ADN-ED-400G-SIA5 |
Edge Advantage w/ Essentials SIA（400G 単位 60 〜 120 ヵ月） |
| ADN-ED-400G-SIA3 |
Edge Advantage w/ Essentials SIA（400G 単位 36 〜 59 ヵ月） |
詳細については、『Cisco IOS XR Software Flexible Consumption Model Data Sheet』を参照してください。
表 4 に、ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードと従来のビジネスモデルの発注情報を示します。
表 4. ASR 9900 シリーズ第 5 世代 10 ポート 400 ギガビット イーサネット ライン カードと従来のビジネスモデルの発注情報
| 製品番号 |
機能の説明 |
| A99-10X400GE-X-SE |
ASR 9000 4T サービスエッジラインカード：第 5 世代 |
| A99-10X400GE-X-TR |
ASR 9000 4T パケット トランスポート ライン カード：第 5 世代 |
| S-A99-4T-IVRF |
4T 用に最大 8 つの VRF をアクティブ化する ASR 9000 ライセンス：第 5 世代ラインカード |
| S-A99-4T-AIP-SE |
4T SE 用 ASR 9000 フルスケール VRF ライセンス：第 5 世代ラインカード |
| S-A99-4T-AIP-TR |
4T TR 用 ASR 9000 フルスケール VRF ライセンス：第 5 世代ラインカード |
| S-A99-4T-CGN |
4T 用 ASR 9000 スマート ライセンス インライン CGv6 トランスレーション：第 5 世代ライン |
| S-A9K-MACSEC-10 |
ASR 9000 MACSEC 10G 使用権ライセンス |
| S-A9K-MACSEC-40 |
ASR 9000 MACSEC 40G 使用権ライセンス |
| S-A9K-MACSEC-100 |
ASR 9000 MACSEC 100G 使用権ライセンス |
| S-A9K-MACSEC-400 |
ASR 9000 MACSEC 400G 使用権ライセンス |
